工业方管焊接工作台支撑框架结构

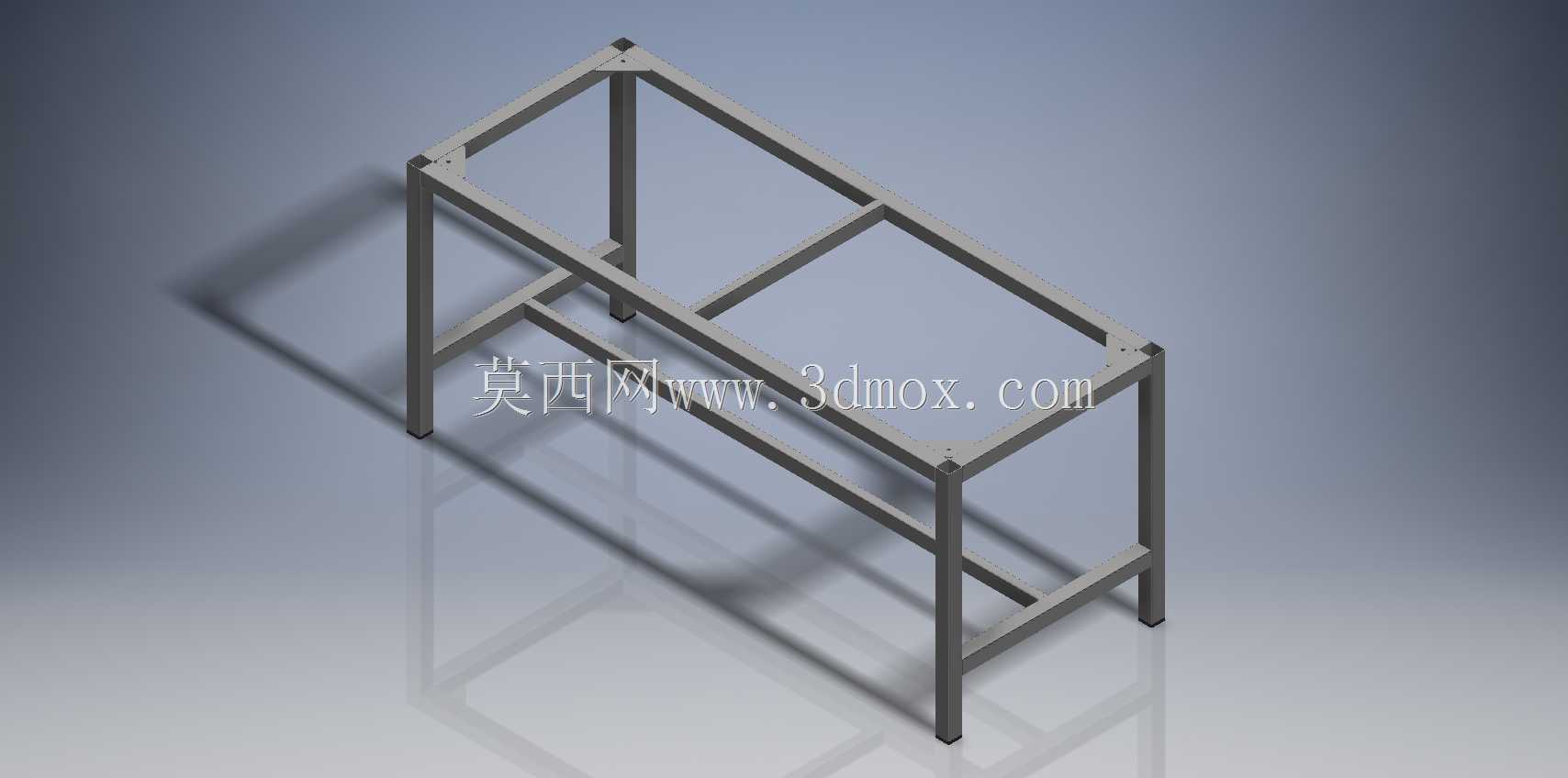

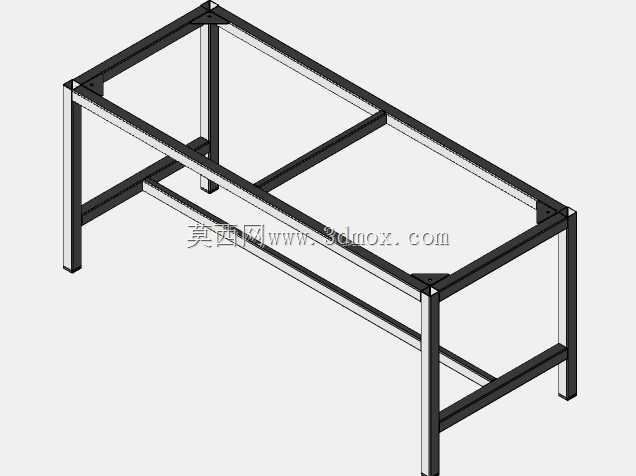

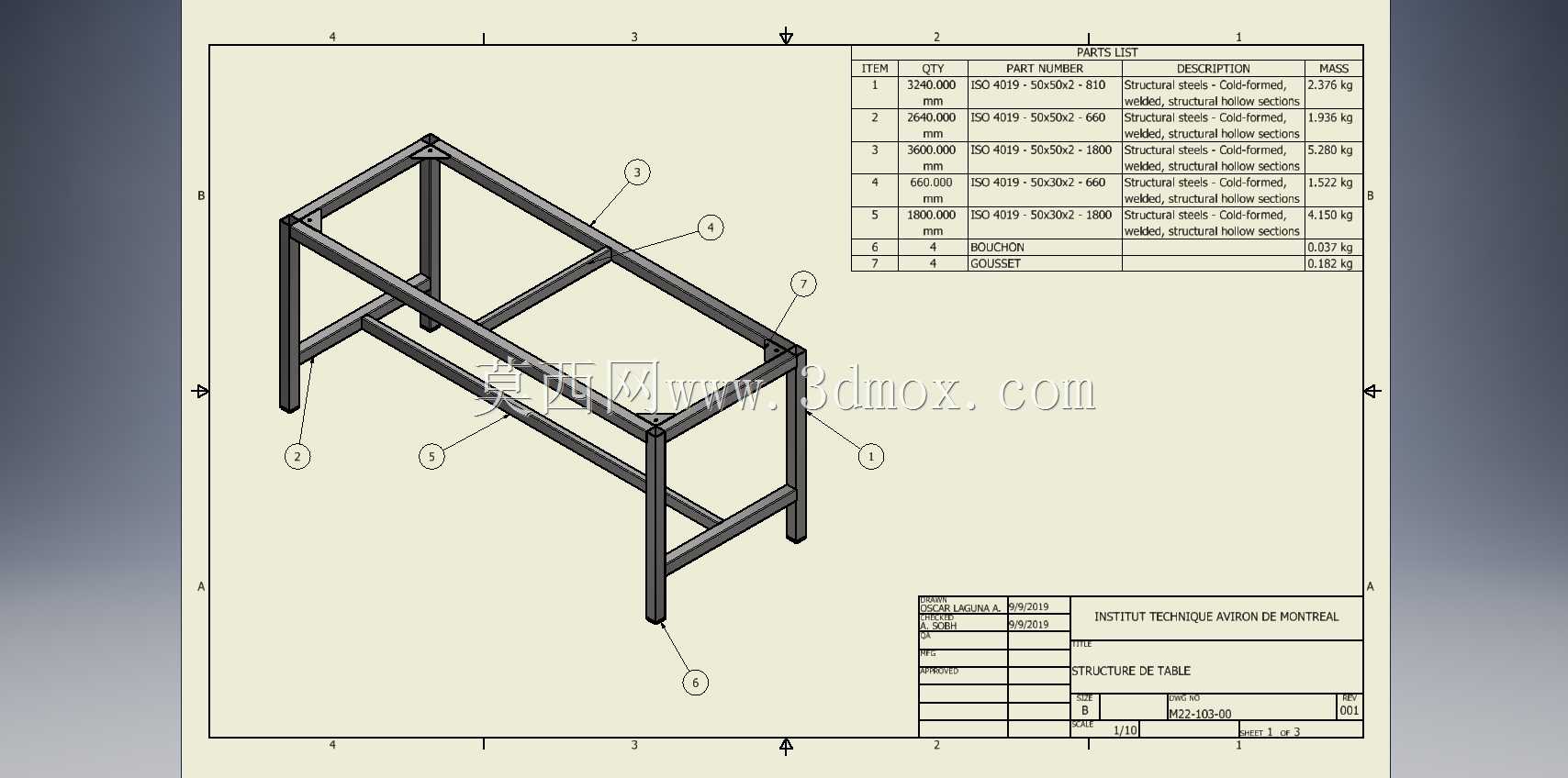

　　这款方管焊接式支撑框架，是车间装配工位、物料中转台、轻型操作台面的核心承载基体，日常在五金加工车间的零件分拣工位、电子组装线的旁侧备料台、实训教学的钳工操作区都能见到这类结构的身影，区别于厚重的铸铁平台支架，这类框架主打轻量化与适配性，可根据上方铺设的台面材质、工位实际承重需求灵活调整管材规格与排布方式。从结构设计逻辑来看，整体采用矩形截面型钢作为主承载构件，四条竖直方管作为主要的承重立柱，直接承接台面向下传递的竖向载荷，立柱底端预留了调平脚垫的安装位，可适配车间地面不平整的工况，通过调整脚垫高度保证整体框架的水平度，避免台面倾斜导致物料滑落、装配精度受影响。上层框架采用四周闭环的矩形边框设计，边框内侧设置了两道横向加强梁，

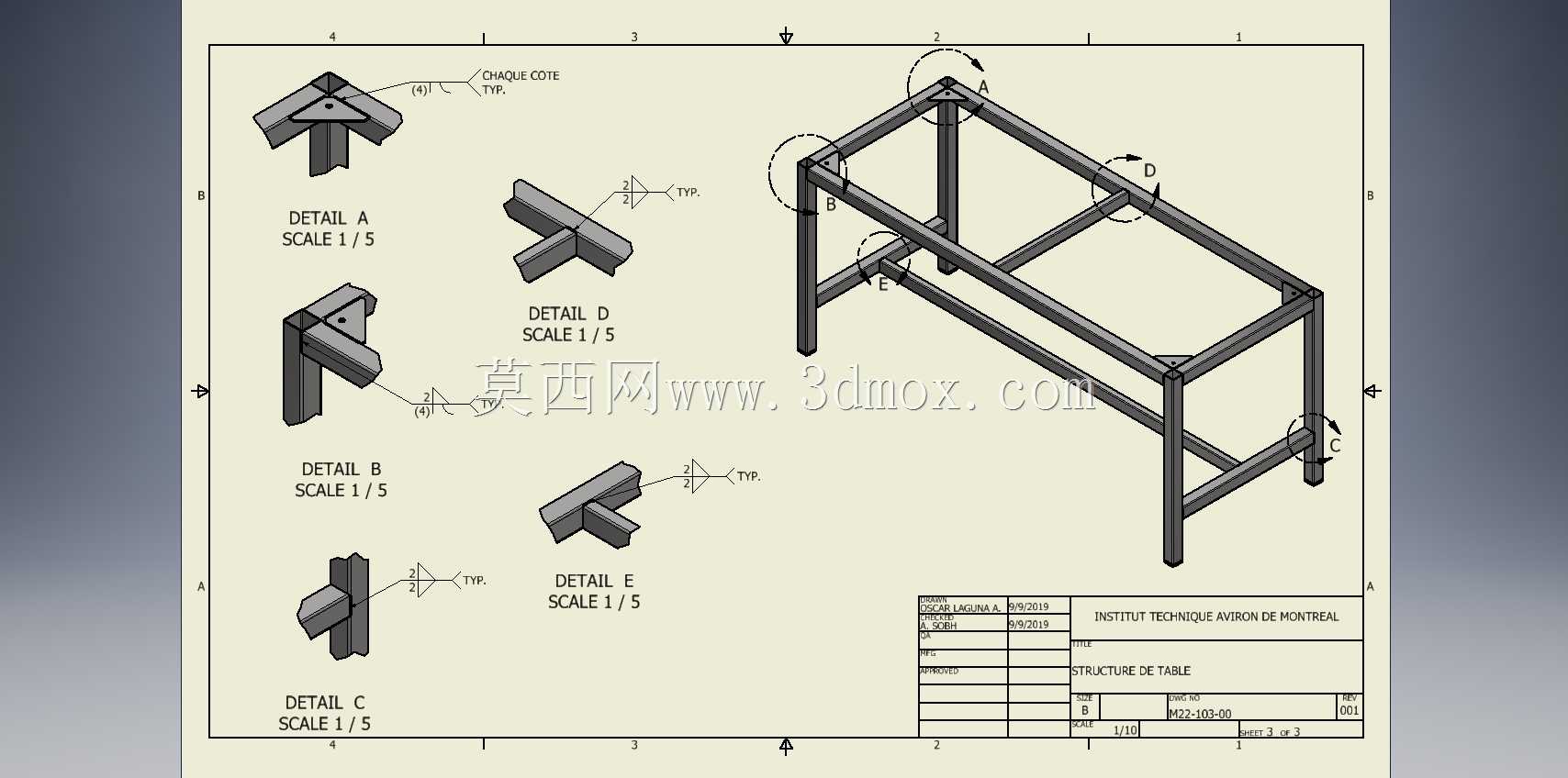

　　将上方台面的承载区域均匀分割为三个受力段，避免大尺寸台面在中部集中载荷下出现下挠变形，边框的四个角位采用45度拼焊加角码补强的工艺处理，相比直接对接焊的结构，角部的抗扭、抗冲击性能提升明显，即便工位上偶尔放置较重的工装夹具、工件堆载，也不会出现角位开焊变形的问题。框架中部设置了一道横向连接拉梁，位置处于立柱总高度的三分之二处，这道拉梁一方面可以约束四条立柱的侧向形变，避免框架在受到水平方向推力时出现立柱外张的情况，另一方面也可以作为下层置物层的支撑边，方便铺设层板放置工具、待加工零件，提升工位的空间利用率。底部靠近地面的位置同样设置了一圈闭环的横向连接梁，这道梁除了进一步提升整体框架的结构刚性之外，还可以作为脚轮的安装基座，

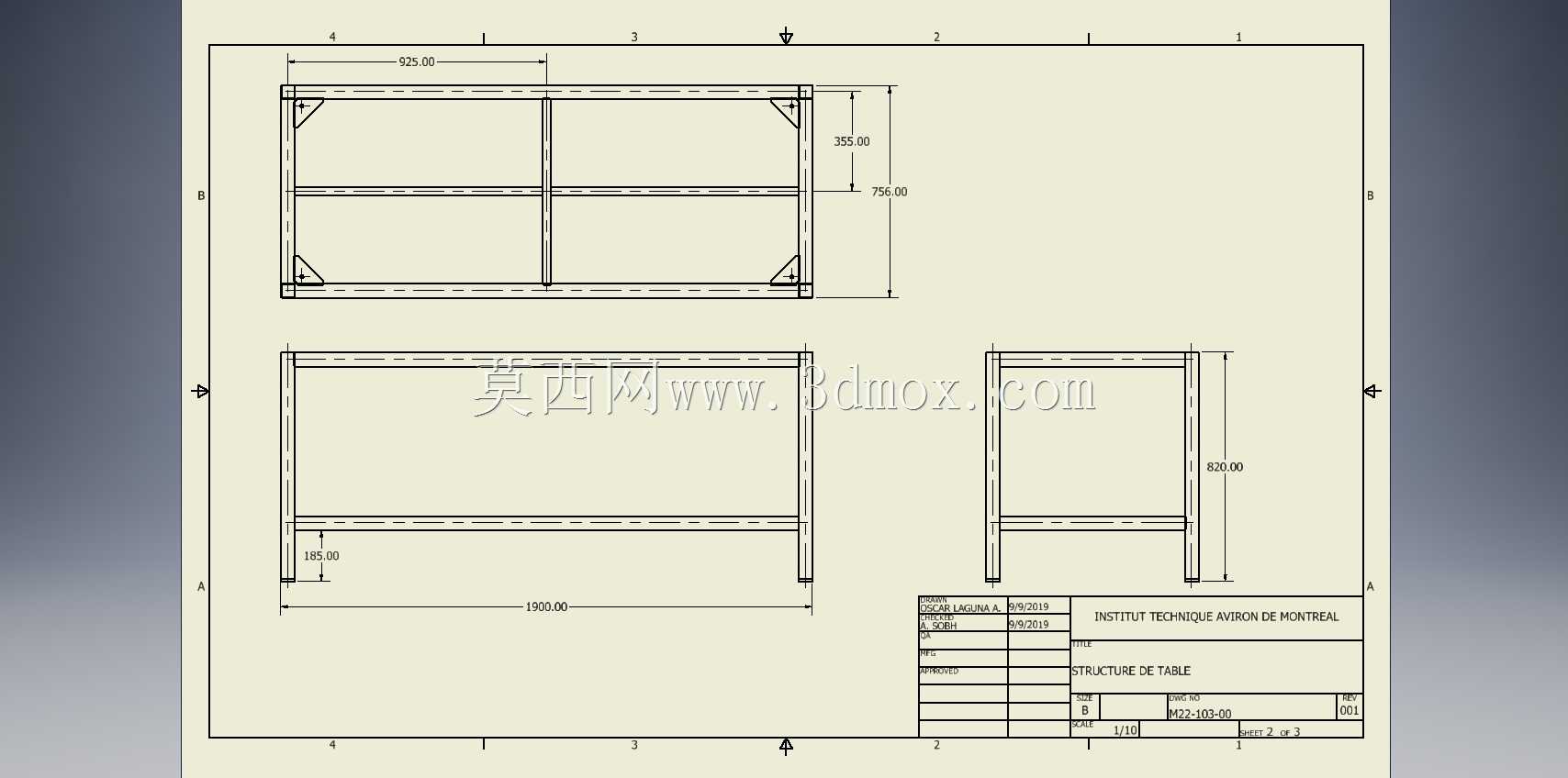

　　若工位需要频繁移动，可直接在底梁对应位置安装万向脚轮与定向脚轮，无需额外焊接安装支架，适配固定工位与移动工位的双重需求。从安装边界尺寸来看，这类框架的整体高度通常设置在750mm至850mm区间，匹配成年人站立操作的舒适高度，长度方向可根据工位需求在1200mm至2000mm区间调整，宽度方向常规为600mm至800mm，适配标准尺寸的防火板台面、不锈钢台面、防静电台面的安装，台面安装孔位可提前在上方边框上预钻，也可现场根据台面实际尺寸配钻，安装时无需复杂的专用工装，普通的内六角扳手、活动扳手即可完成整体组装与调平。在实际使用场景中，这类框架除了作为普通工作台的支撑结构之外，还可根据需求在侧面预留电源插排安装位、气管快速接头安装位，

　　适配气动工具、电动工具的使用需求，若用于检测工位，还可在框架内侧预留量具挂板的安装槽，方便放置卡尺、千分尺等常用检测量具。结构设计时充分考虑了焊接工艺的可行性，所有焊缝均为连续角焊缝，焊后打磨平整做喷塑处理，既避免了焊渣残留导致的划伤风险，也提升了框架的防锈耐腐蚀能力，适配车间多油污、多粉尘的使用环境，长期使用也不会出现表层脱落锈蚀的问题。相比铝型材拼装的工作台框架，这类焊接方管框架的整体刚性更强，承载能力更高，适合承载较重的工件、工装，同时成本更低，后期维护简单，即便出现局部磕碰变形，也可通过现场焊接补焊修复，无需整体更换构件，对于中小加工车间、实训基地这类预算有限、使用场景多变的场所来说，这类结构的适配性远高于其他类型的台架结构。设计过程中还特意规避了应力集中的问题，所有梁与柱的连接位置均做了圆弧过渡处理，避免直角焊接位置在长期交变载荷下出现疲劳裂纹，延长框架的整体使用寿命，常规工况下使用寿命可达十年以上，期间仅需定期检查调平脚垫的磨损情况、焊缝是否出现开裂即可，日常维护成本极低。
