带凸台定位法兰盘连接结构

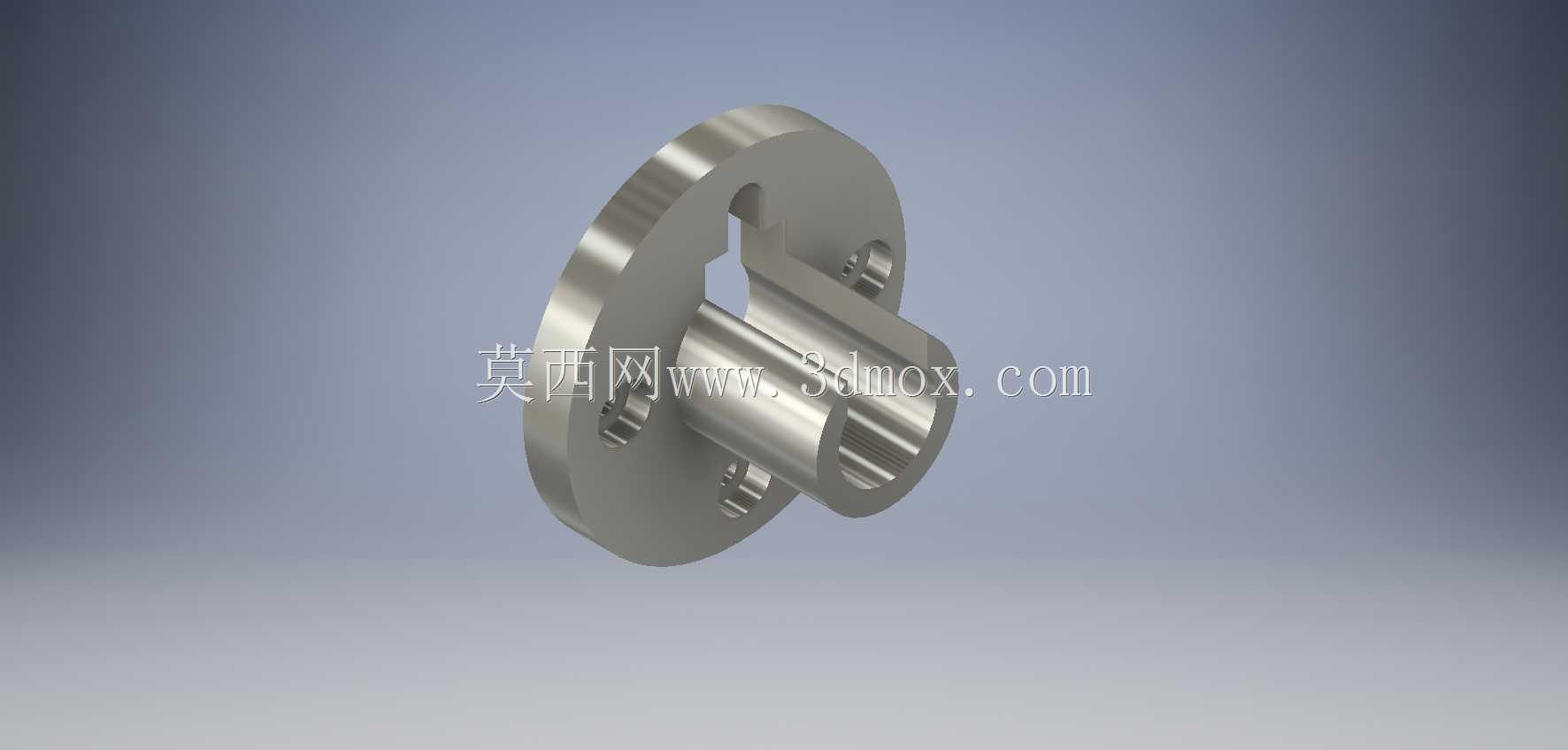

　　这类带中心凸台的法兰连接件，在工业传动、管路对接、模组安装场景里的应用占比不低，很多时候是作为轴系与外部安装基座的过渡衔接件来使用，区别于普通平焊法兰的单一平面连接结构，中心延伸出的筒状凸台，核心作用是给对接的轴类零件或者插入式管件提供径向定位基准，避免安装时出现同轴度偏差，导致后续运转过程中出现偏磨、振动超差的问题。

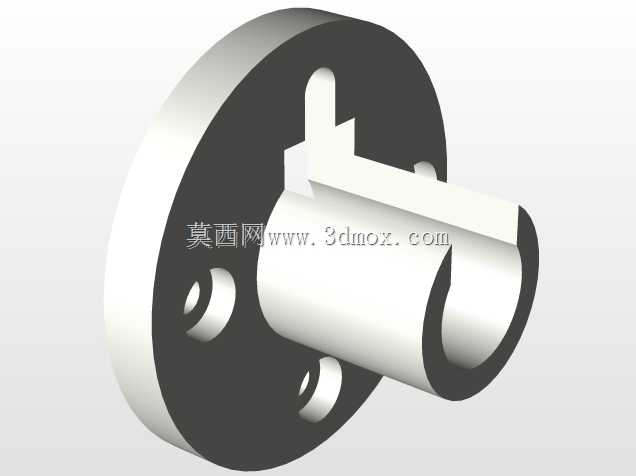

　　从结构设计逻辑来看，法兰盘本体的圆盘部分做了均匀分布的沉头安装孔，这类孔型设计是为了让紧固螺栓的头部完全沉入法兰盘面以下，不会在安装后突出平面，避免干涉对接面的其他零部件装配，同时沉孔的深度也做了匹配标准内六角螺栓头高度的设计，保证螺栓锁紧后端面与法兰盘面齐平，不会出现局部凸起。中心凸台的内孔做了阶梯式设计，靠近法兰盘根部的内孔直径更大，前端内孔直径收窄，这种阶梯结构一方面可以适配不同直径的对接轴段，实现轴向的限位，另一方面也能减少内孔的精加工面积，降低加工成本，毕竟长通孔的高精度铰制加工成本要远高于分段阶梯孔的加工成本。

　　在实际安装边界上，法兰盘的圆盘外径是安装时的最大径向尺寸，设计时需要预留至少两倍螺栓公称直径的周边操作空间，方便使用内六角扳手完成螺栓的锁紧操作；中心凸台的轴向伸出长度，决定了对接件的插入深度，这个尺寸是和对接轴的定位轴肩高度做匹配的，保证对接后轴肩端面能完全贴合凸台的端面，实现轴向的硬限位，不会出现轴向窜动。法兰盘的盘面厚度是根据额定承载的剪切力来计算的，当螺栓预紧力达到标准值时，盘面不会出现翘曲变形，保证对接面的平面度始终维持在0.05mm以内，避免连接后出现密封失效或者传动偏心的问题。

　　从功能特性上来说，这类法兰件既可以作为传动系统里的轴端固定座，连接输出轴与外部负载支架，也可以作为液压管路里的对接法兰，中心凸台插入管路内部实现径向定位，配合端面密封圈完成密封，相比普通平法兰，它的定位精度更高，安装时不需要反复调整同轴度，能大幅缩短现场装配的调校时间。在设计这类零件的时候，还特意在法兰盘的圆盘边缘做了一个小的定位缺口，这个缺口是和安装基座上的定位销配合使用的，能保证每次拆装之后法兰的安装角度完全一致，避免重新装配时出现相位偏差，对于有相位要求的传动场景来说，这个小结构能省去很多重新调校相位的工作量。

　　另外，零件的所有转角位置都做了R0.5到R1的圆角过渡，没有尖锐的直角，一方面是避免热处理过程中出现应力集中导致开裂，另一方面也能减少安装过程中划伤操作人员的风险，凸台与法兰盘连接的根部位置做了更大的圆角过渡，这个位置是整个零件应力最集中的区域，加大圆角能有效提升零件的抗疲劳强度，在承受交变载荷的时候不容易出现根部断裂的问题。内孔的表面粗糙度要求控制在Ra1.6，保证和对接轴的配合间隙均匀，不会出现局部卡滞的情况，法兰安装端面的粗糙度要求控制在Ra3.2，保证和安装基座的贴合紧密，不会出现间隙导致连接松动。
