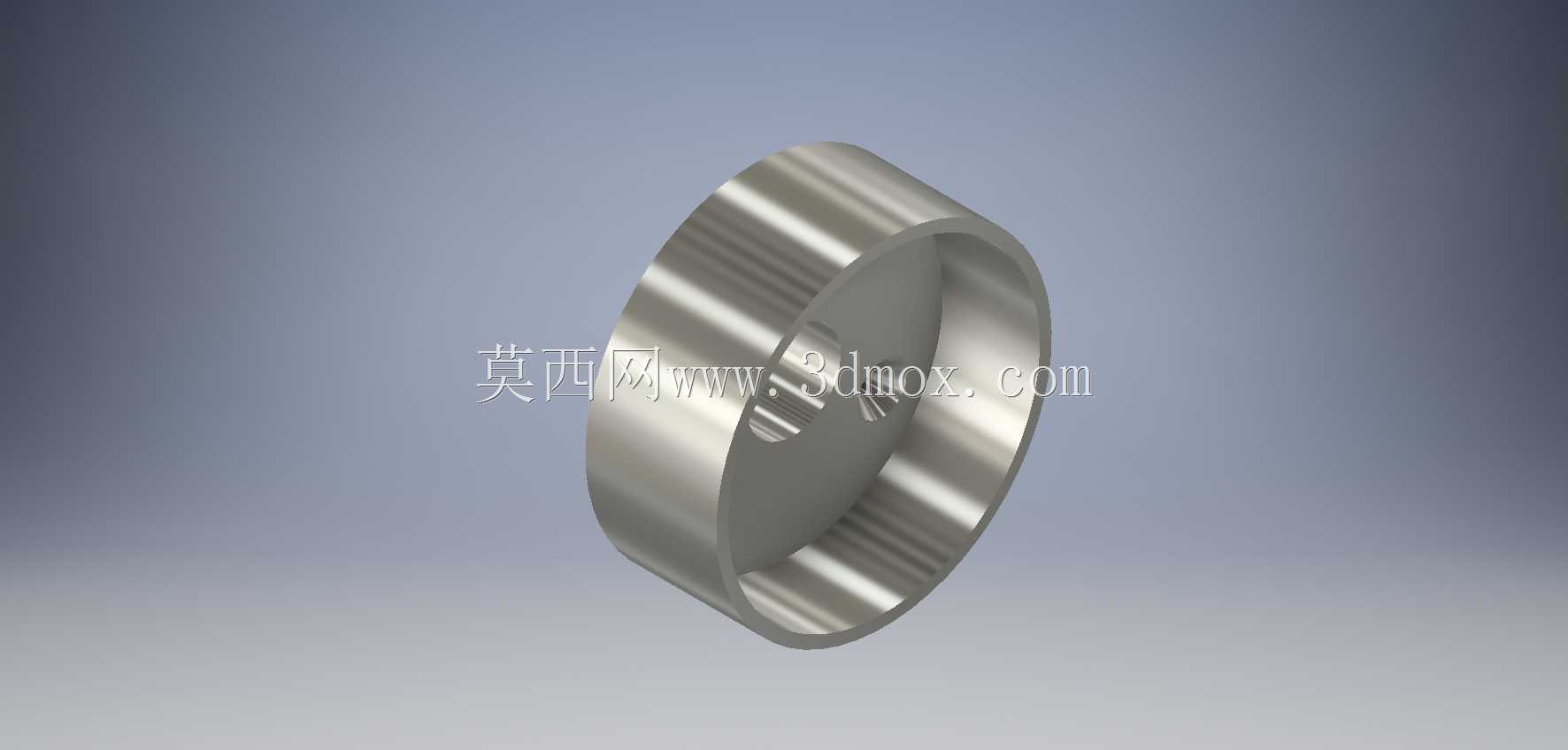

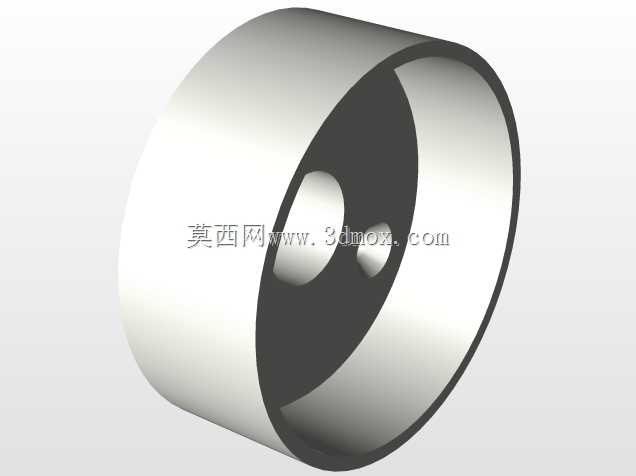

金属环形带内凸台机械结构件

　　这类带内凸台的环形金属构件，在流体输送管路系统、小型动力输出端的连接部位十分常见，日常做设备维保拆检的时候，经常能在泵体进出口、小型减速机的端盖衔接处看到同类型结构。很多刚入行的结构设计人员做这类零件的时候，容易只关注环形本体的壁厚强度，忽略内侧凸台的受力分布，最后做出来的样件在装配压紧后，凸台根部容易出现应力集中导致的微裂纹，用不了几个检修周期就会出现密封失效或者连接松脱的问题。做这个结构的三维建模时，首先要明确它的安装边界：零件的外圆柱面是和配套的基座内孔做间隙配合，配合公差选H7/h6即可，不需要做过盈配合，不然现场装配的时候很难压装到位，后期拆卸维护也会耗费大量工时；零件的轴向端面是密封贴合面，表面粗糙度要控制在Ra1.

　　6以内，平面度公差要控制在0.02mm范围内，不然压紧后容易出现渗漏问题。内侧的凸台不是随意加的结构，它的核心作用有两个：一是给配套的密封件提供轴向定位台阶，避免密封件在装配过程中出现移位、挤切的问题，二是承担轴向的限位作用，防止配合的轴类零件出现过量的轴向窜动，所以凸台的高度不能太高，一般控制在3-5mm就足够，太高会增加不必要的材料成本，也会占用内部的流道或者装配空间，凸台和环形本体内壁的衔接处必须做R0.5-R1的圆角过渡，绝对不能做成直角结构，不然热处理或者受力的时候，直角位置的应力集中系数会达到3以上，很容易出现断裂失效。从实际应用场景来看，这类零件如果用在低压流体管路中，

　　材质选普通的304不锈钢就可以满足耐腐蚀和强度要求，如果是用在有冲击载荷的动力连接部位，就要选45号钢做调质处理，硬度控制在HB220-250之间，兼顾强度和韧性。建模的时候要注意，环形件的壁厚要均匀，不能出现局部壁厚差超过2mm的情况，不然压铸或者机加工的时候容易出现变形，尤其是薄壁环形件，装夹的时候如果夹持力过大，很容易出现圆度超差的问题，所以在工艺性设计的时候，要在非配合面预留工艺装夹的止口，方便机加工的时候找正，也能减少装夹变形。很多人做这类环形件的时候，会忽略端面的倒角设计，其实内外径的端面都要做1×45°的倒角，外倒角是为了装配的时候方便导入基座内孔，不会刮伤基座的内孔表面，内倒角是为了去除加工毛刺，

　　也能避免装配的时候刮伤配套的密封件或者轴类零件的表面。另外，内侧凸台的端面也要做微小的倒角，防止凸台边缘的锐边在装配时切割密封元件，造成密封失效。从安装适配的角度来说，这类零件的轴向尺寸要严格控制，因为它是作为衔接定位件使用，轴向尺寸超差0.1mm，就可能导致整个装配链的尺寸出现累积误差，最后出现端盖压不紧、密封间隙过大的问题。在做结构校验的时候，要重点核算两个位置的强度：一个是环形本体的径向承压能力，确保在额定工作压力下不会出现径向胀形，另一个是凸台根部的剪切强度，确保在轴向压紧力或者轴向窜动冲击力的作用下，凸台不会出现断裂脱落。实际生产中，这类零件如果是小批量制作，一般采用棒料车削加工的工艺，如果是大批量生产，就会采用模锻后精加工的工艺，能大幅降低材料损耗和加工成本，建模的时候就要提前考虑工艺适配性，比如拔模斜度、加工余量的预留，不要做出来的模型看着结构没问题，实际根本没法批量加工。还有一个容易被忽略的细节，就是这类环形件如果用在有旋转运动的部位，要做动平衡校验，所以建模的时候要保证整个结构是完全轴对称的，不要出现不对称的缺口或者凸台，不然动平衡的时候需要去重，额外增加加工工序。
