单头开口钩形扳手结构设计

　　这款单头开口钩形扳手，是手动拆装紧固件作业里的常用配套工具，主要适配外侧面带卡槽、侧孔或者特定卡位结构的圆螺母、锁紧环类零件，在机床主轴锁紧、轴承轴向固定、液压管件接头锁止、传动机构端盖预紧这类场景里使用频率极高。和普通双头开口扳手不同，它的开口端做了适配卡位的钩形结构，作业时能直接卡入零件侧面的卡槽内，不会像普通开口扳手那样在拧动时出现打滑、滑脱的问题，尤其是在安装空间狭窄、普通扳手无法完全卡入螺母对边的工况下，这种钩形结构能借助零件侧面的卡位传递扭矩，操作时不需要完全套住整个螺母，只需要卡入单侧卡槽就能完成拧动作业。

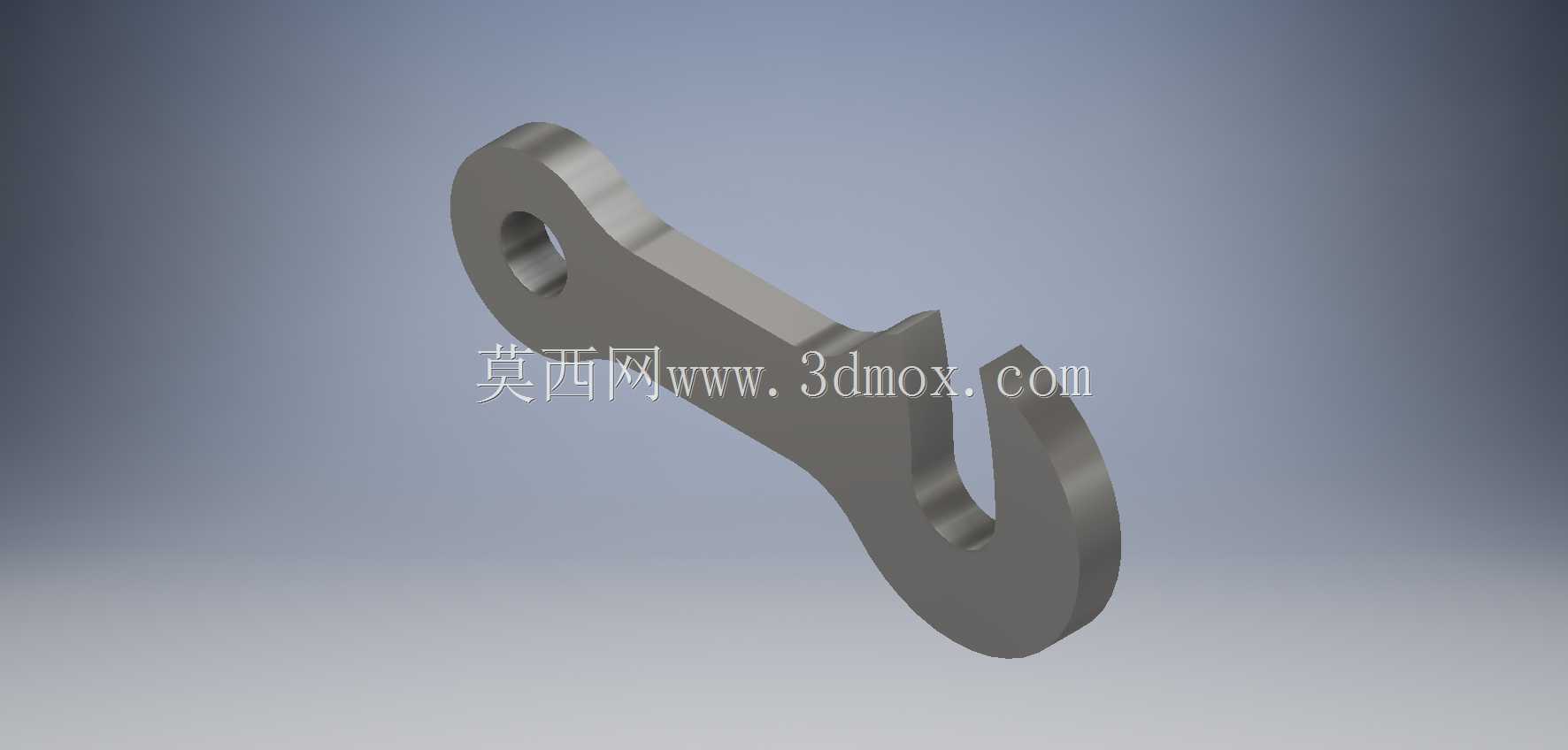

　　从结构设计来看，整体采用扁平长条状的一体式锻造结构，尾部设置的圆形通孔是挂装孔，日常作业间隙可以直接挂在工具架的挂钩上，也能穿入钢索做防坠处理，适合高空设备检修、生产线设备维保这类需要防工具坠落的场景。扳身的厚度做了等强度过渡设计，从尾部挂孔端到开口作业端，厚度根据受力弯矩的变化做渐变处理，既不会因为整体过厚增加不必要的工具重量，也能保证拧动时扳身不会出现弯曲变形，握感上贴合手掌施力的角度，长时间手动拧动作业也不会出现硌手的问题。开口端的钩形卡位做了圆角过渡处理，没有尖锐的棱角，一方面是卡入零件卡槽时不会刮伤零件的配合面，另一方面也能避免应力集中导致的开口端崩裂问题，作业时的受力点均匀分布在钩形的整个接触面上，不会出现局部应力过大导致的零件卡槽变形或者扳手本身的断裂问题。

　　在安装边界和尺寸适配层面，这类扳手的开口卡位尺寸是和对应规格的圆螺母卡槽尺寸严格匹配的，作业时不需要额外调整开口大小，直接卡入即可使用，相比活动扳手不存在活动 jaw 间隙带来的拧动旷量，传递扭矩的效率更高，也不会因为间隙问题磨圆螺母的卡槽棱角。扳身的整体长度是根据对应规格的额定拧紧扭矩设计的，长度刚好匹配普通人手臂的施力范围，既不会因为长度过短导致施力不足无法达到预紧扭矩要求，也不会因为长度过长导致施力过大拧断零件或者损坏螺纹配合。在设备维保现场，这类扳手常用来处理轴类零件端部的锁紧螺母拆装，比如输送机辊筒两端的轴承锁紧、减速机输入输出轴的圆螺母固定、工装夹具上的定位环锁止，这些场景里螺母往往位于轴的端部，周围有轴肩、端盖等结构遮挡，普通套筒或者开口扳手无法套入整个螺母，而这款钩形开口结构只需要从侧面卡入螺母的卡槽，就能在有限的径向空间里完成拧动作业，不需要拆解周围的遮挡零件，能大幅缩短维保作业的时间。

　　设计过程中，开口端的卡位角度做了反复验证，钩形的内侧面和扳身长度方向呈固定夹角，拧动时受力方向刚好沿着扳身的轴向传递，不会出现卡入后脱出的问题，即使是带油污的湿滑作业环境，只要卡入到位就能稳定传递扭矩。扳身的表面做了喷砂氧化处理，没有多余的涂层，握持时摩擦力足够，沾了少量机油、切削液也不会出现打滑脱手的问题。整体结构没有多余的活动部件，不存在长期使用后的零件松动、磨损旷量问题，日常维护只需要在使用后擦净表面的油污即可，使用寿命远高于带活动结构的可调式扳手。针对不同的作业空间，这类扳手的扳身宽度做了收窄设计，能伸入宽度较窄的设备缝隙内完成作业，比如机床主轴箱内部的锁紧螺母拆装，不需要拆解周边的齿轮、轴套零件，就能直接从缝隙处伸入扳手完成锁紧或者拆卸操作，这也是这类专用扳手相比通用扳手的核心优势，针对特定的紧固件结构和作业场景做结构优化，解决通用工具无法适配的拆装痛点。
