锥齿轮差速传动机构结构设计

　　这套锥齿轮传动结构，核心采用正交布置的伞形齿轮组实现动力的相交轴传递，在差速传动场景中应用十分广泛，常见于小型行走设备的驱动端、农用机具的动力分路单元、轻工输送线的转角传动工位，能够在紧凑的安装空间内完成动力转向与扭矩分配，相比圆柱齿轮传动不需要额外布置中间换向轮组，整体结构的集成度更高。从实际使用场景来看，这类结构最核心的作用是在两输出轴存在转速差需求时，保证动力持续传递不中断，比如小型电动代步车的后桥、手推式作业机具的轮端驱动，都需要这类结构来适配转弯时两侧行走轮的转速差，避免轮胎拖磨、传动卡滞的问题。设计过程中首先要确定的是安装边界，整套结构的壳体采用剖分式设计，上下壳体通过定位止口配合，保证轴承安装孔的同轴度，

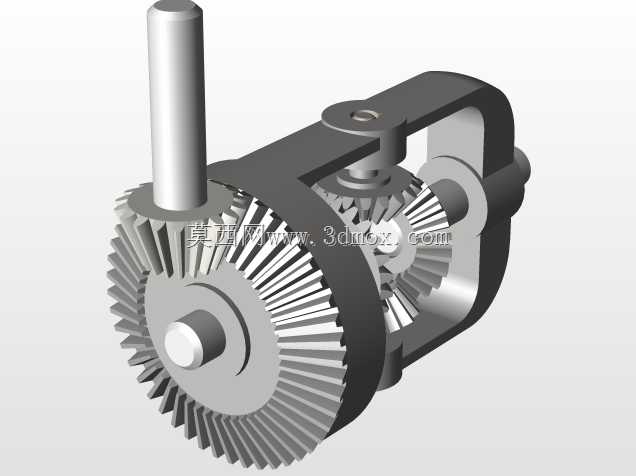

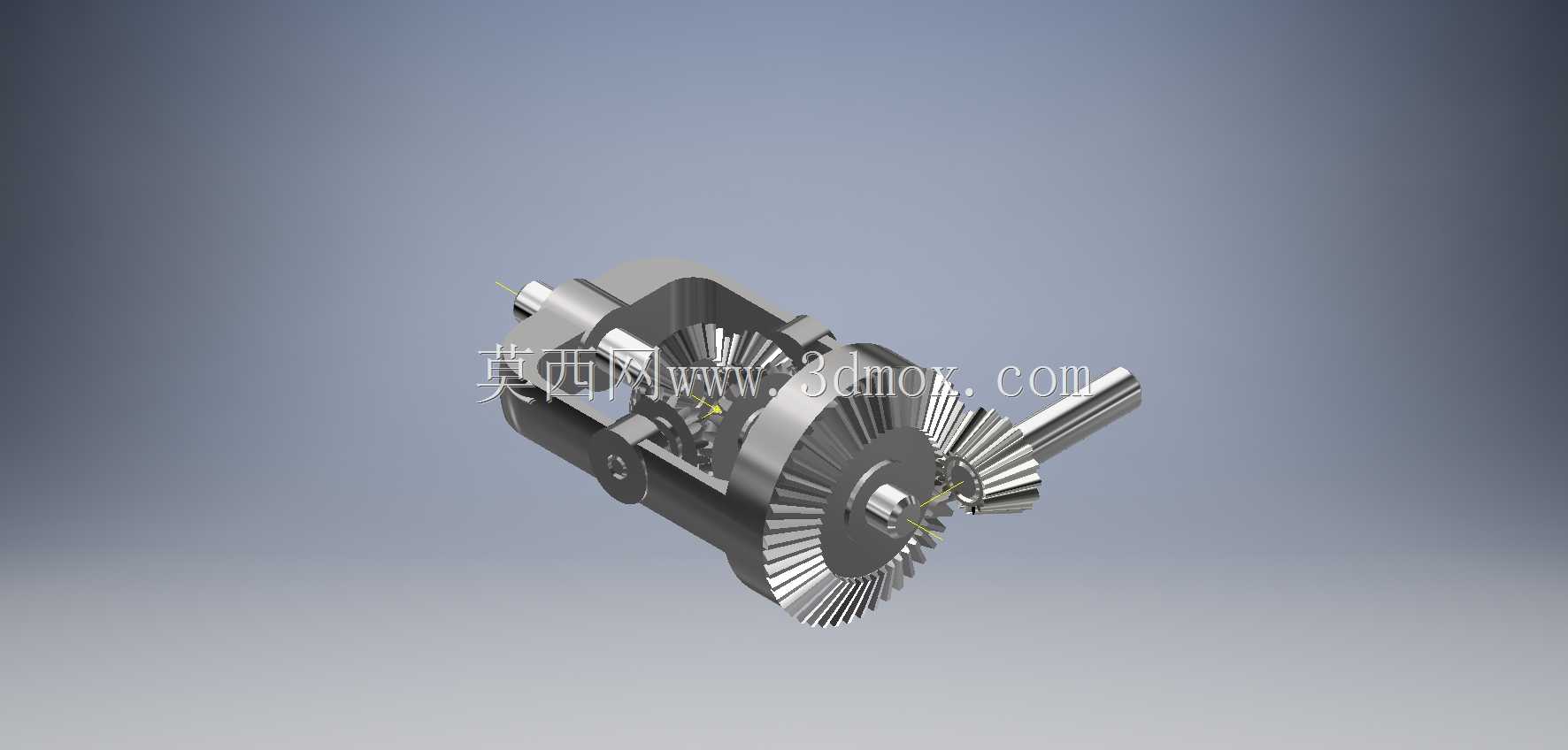

　　输入轴与两个输出轴的轴线呈空间正交，输入轴端的主动锥齿轮与差速壳上的从动大锥齿轮啮合，完成第一级减速，差速壳内部的行星锥齿轮分别与两侧半轴齿轮啮合，实现差速功能。在尺寸匹配上，主动锥齿轮的齿顶圆直径要适配输入轴端的轴承安装位，通常输入轴采用两个深沟球轴承做跨距支撑，抵消锥齿轮啮合产生的轴向力，从动大锥齿轮通过螺栓紧固在差速壳体上，螺栓孔的位置度需要严格控制，避免装配后齿轮啮合出现偏载。差速壳内部的行星齿轮轴采用圆柱销与壳体定位，行星齿轮与半轴齿轮的啮合侧隙需要通过垫片厚度调整，侧隙过小会导致传动卡滞、温升过快，侧隙过大则会出现传动冲击、反向空程量大的问题。从功能特性来看，这套结构的传动效率能达到95%以上，在额定扭矩范围内运行平稳，

　　噪音水平控制在工业设备允许的区间内，壳体外部设置的安装耳座带有通孔，能够直接通过螺栓固定在设备机架上，不需要额外设计转接安装板，降低了整机的装配复杂度。设计时需要重点关注齿轮的受力方向，锥齿轮啮合时会产生指向齿轮大端的轴向分力，因此轴承选型时要考虑轴向承载能力，输入轴端如果转速较高，还可以在轴承外侧设置油封位，防止润滑脂泄漏同时阻挡外部粉尘进入传动腔。内部润滑采用锂基脂润滑即可，不需要设计复杂的油路结构，适合免维护周期较长的作业设备使用。在安装边界上，两侧输出轴的轴伸长度要匹配外接轮毂或者联轴器的安装尺寸，轴端的键槽采用普通平键，能够传递额定工况下的扭矩，轴肩位置要做圆角过渡，避免应力集中导致轴类零件断裂。

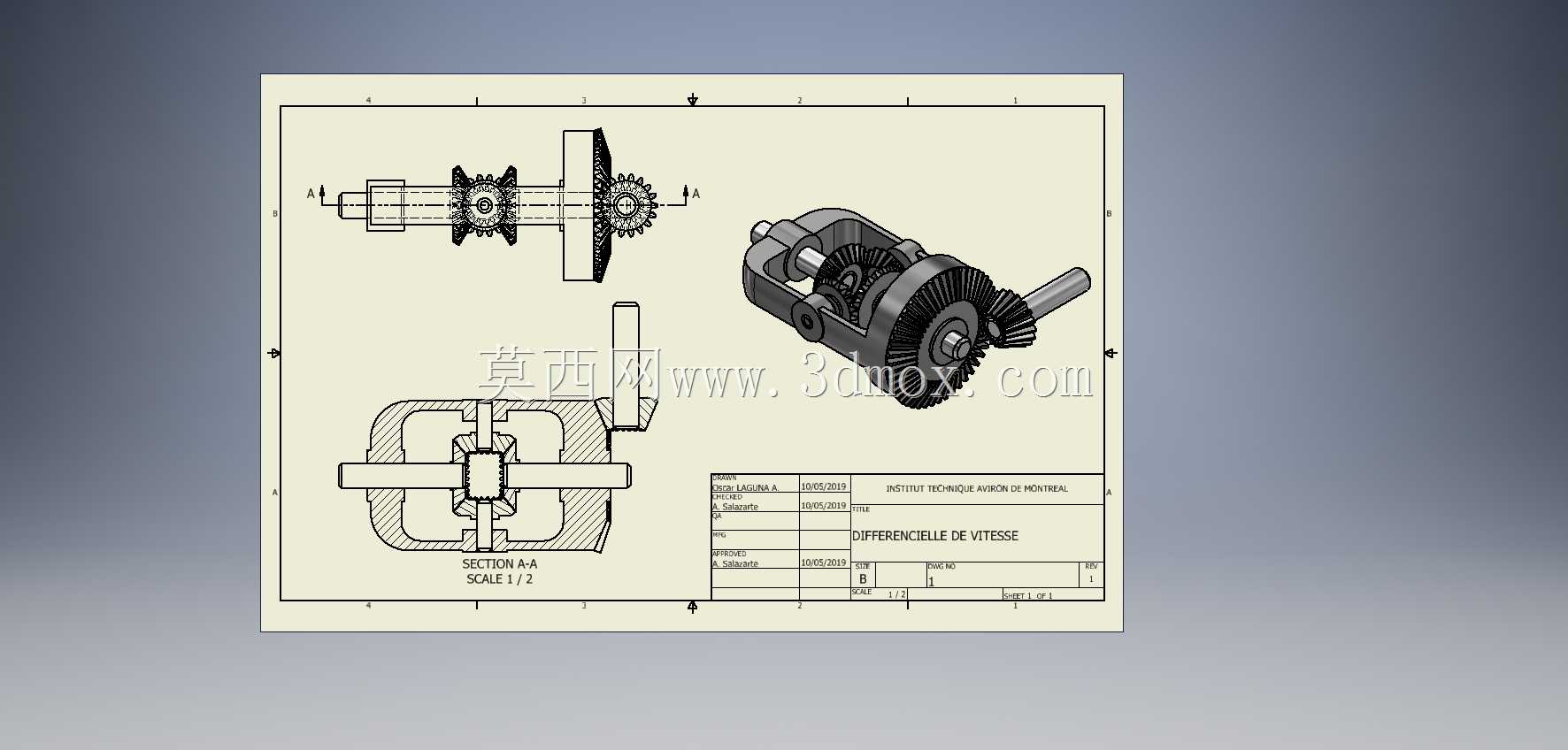

　　整套结构的外形轮廓近似圆柱形，最大外径由从动大锥齿轮的齿顶圆直径决定，轴向总长度由两侧输出轴的跨距决定，在整机布置时可以根据这个轮廓预留安装空间，避免与周边结构件产生干涉。实际选型应用时，需要根据设备的额定输入转速、传递扭矩、传动比需求匹配对应的齿轮参数，模数选择要兼顾强度与结构紧凑性，模数过小会导致齿轮齿根强度不足，重载工况下容易断齿，模数过大则会让整体结构体积超标，无法适配紧凑的安装空间。齿轮的齿面加工精度建议选7级精度，能够保证啮合平稳性，降低运行噪音，对于频繁正反转的工况，还需要对齿轮齿面做淬火处理，提升齿面硬度与耐磨性，延长结构的使用寿命。壳体材质通常采用压铸铝合金，在保证结构强度的同时降低整体重量，对于重载工况也可以采用灰铸铁材质，提升壳体的刚性与减震性能。装配过程中需要先在壳体内预装半轴齿轮与垫片，再装入行星齿轮与行星轴，调整侧隙符合要求后合装差速壳，最后将从动锥齿轮紧固到差速壳上，整体做动平衡校验，避免高速运转时产生振动。这套结构在实际投产前还需要做台架耐久测试，在额定载荷下连续运转，检测轴承温升、齿轮啮合噪音、密封件泄漏情况，验证结构的可靠性，确保在实际工况下能够长期稳定运行，不会出现早期失效的问题。
