开口式轴用抱紧夹紧环结构设计

　　日常做非标设备结构设计时，轴类零件的轴向与周向固定是绕不开的细节，很多场景下不能在光轴上加工键槽、也不能做顶丝孔破坏轴的表面强度，比如纺织设备的导辊轴、食品输送线的从动辊轴、小型实验台的调整轴，这类轴往往需要频繁调整安装位置，同时要保证固定后无相对窜动，这时候开口式抱紧夹紧环的应用优势就非常明显。

　　这类抱紧结构的核心原理是利用开口处的弹性形变，当锁紧螺栓施加预紧力时，环体的内孔会产生均匀的径向收缩，抱紧穿过内孔的光轴表面，依靠接触面的静摩擦力实现轴与环体的相对固定，相比传统的顶丝固定，这种方式不会在轴表面留下顶丝压痕，也不会因为局部应力集中造成轴的疲劳损伤，固定后的同轴度表现更好，不会出现顶丝固定带来的轴偏心问题。

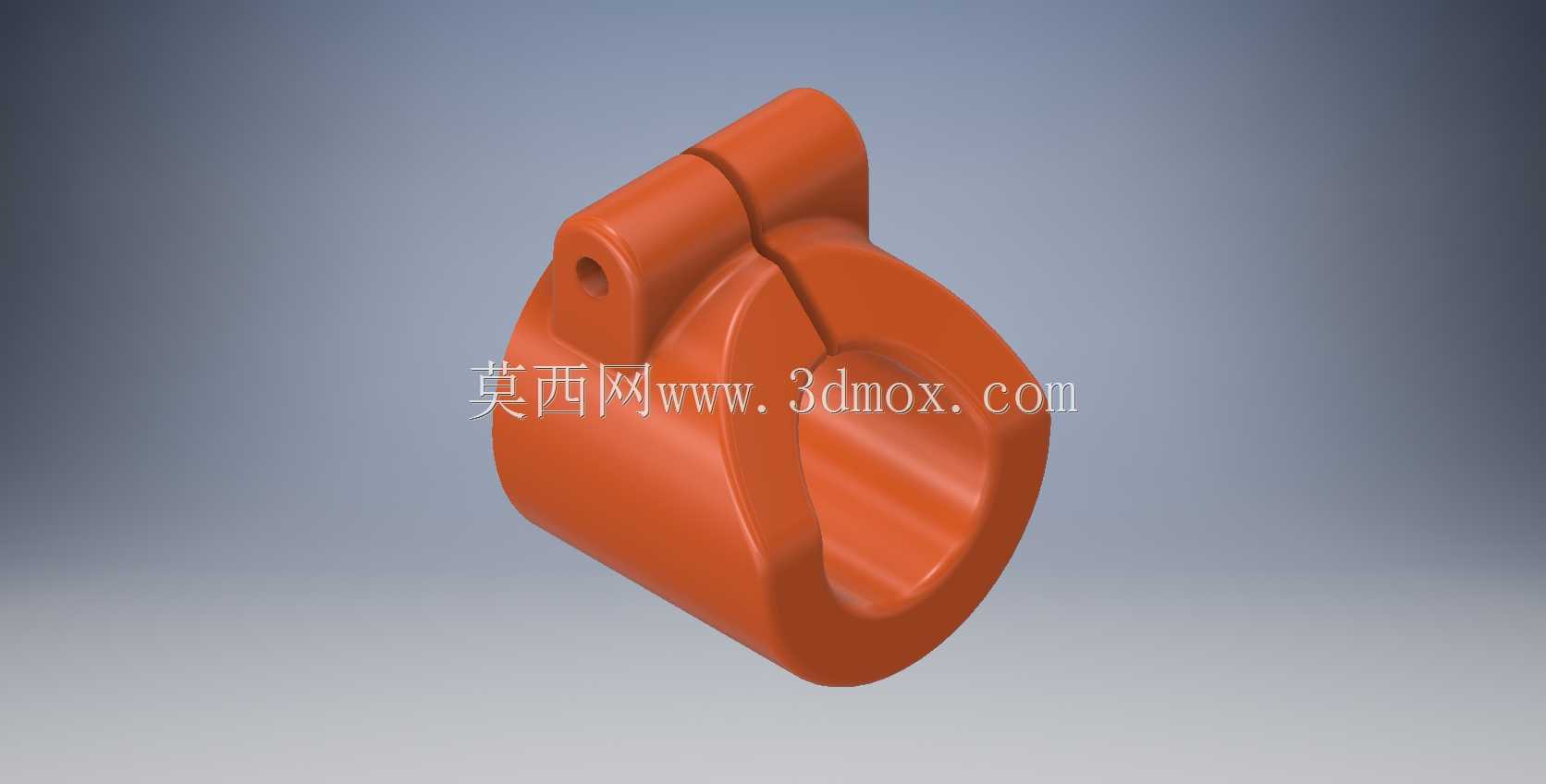

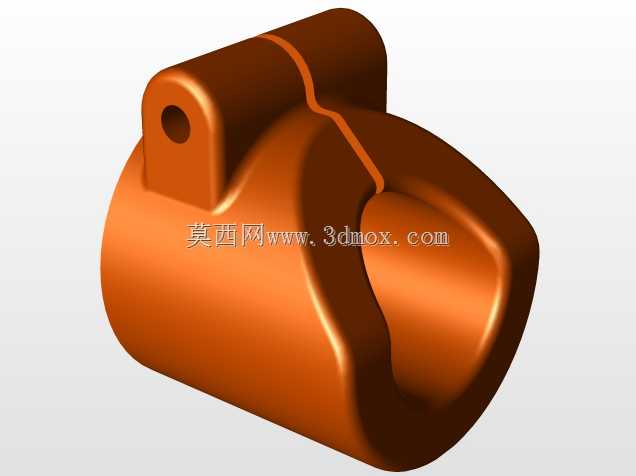

　　从结构细节来看，这款夹紧环采用一体化开口设计，环体主体为圆筒状结构，上部延伸出两个带螺栓过孔的锁紧耳，两个锁紧耳之间预留了合理的锁紧间隙，这个间隙的取值直接影响锁紧行程与抱紧力：间隙过小，螺栓锁紧到极限位置时环体内孔收缩量不足，无法达到设计抱紧力；间隙过大则会造成环体形变过度，反复拆装后容易出现材料疲劳，开口处产生永久形变导致锁紧失效。设计时内孔的尺寸公差需要匹配常用的光轴公差带，一般取H7的基孔制公差，内孔表面粗糙度控制在Ra1.6-Ra3.2之间，既保证足够的接触摩擦面积，又不会因为表面过于光滑降低摩擦系数。

　　安装边界方面，这类夹紧环的轴向厚度需要根据所需抱紧力匹配，常规小尺寸型号（适配10-20mm轴径）的轴向厚度一般在15-25mm之间，锁紧耳的突出高度需要预留螺栓安装的操作空间，螺栓孔的位置要保证锁紧时两个耳片平行受力，避免出现单边翘起的情况。安装时不需要对轴做二次加工，只需要将环体套入轴的目标位置，使用扭矩扳手按照推荐扭矩拧紧锁紧螺栓即可，拆装调整时只需要松开螺栓，就可以沿着轴的轴向任意滑动调整位置，调整到位后重新锁紧即可，非常适合需要频繁调整工位的轻型轴系结构。

　　在实际选型应用中，需要根据轴的直径、所需传递的扭矩、工作环境的载荷特性选择对应规格的夹紧环，比如有冲击载荷的工况下，需要适当增加环体的轴向宽度，提升接触面积与抱紧力，也可以在环体内孔加工细微的网状防滑纹，进一步提升摩擦系数，避免重载下出现相对滑移。环体的材料一般选用45号钢做表面氧化处理，或者选用304不锈钢适配腐蚀环境，锁紧螺栓选用8.8级及以上强度的内六角圆柱头螺栓，保证锁紧时的预紧力足够，不会出现螺栓断裂或者滑牙的问题。

　　建模过程中需要重点关注开口处的圆角过渡，锁紧耳与圆筒主体的连接位置不能做直角衔接，要设置合理的过渡圆角，避免锁紧形变时在应力集中位置产生开裂，内孔与外圆的同轴度公差需要控制在0.02mm以内，保证抱紧后环体不会出现偏摆，对于需要外接其他零件的使用场景，可以在环体的外圆位置加工对应的安装平面或者螺纹孔，拓展其连接功能，比如用来固定传感器支架、行程挡块、连杆接头等附属零件，实现一个零件同时完成轴固定与附件安装的双重作用，减少轴系的零件数量，简化整体装配结构。
