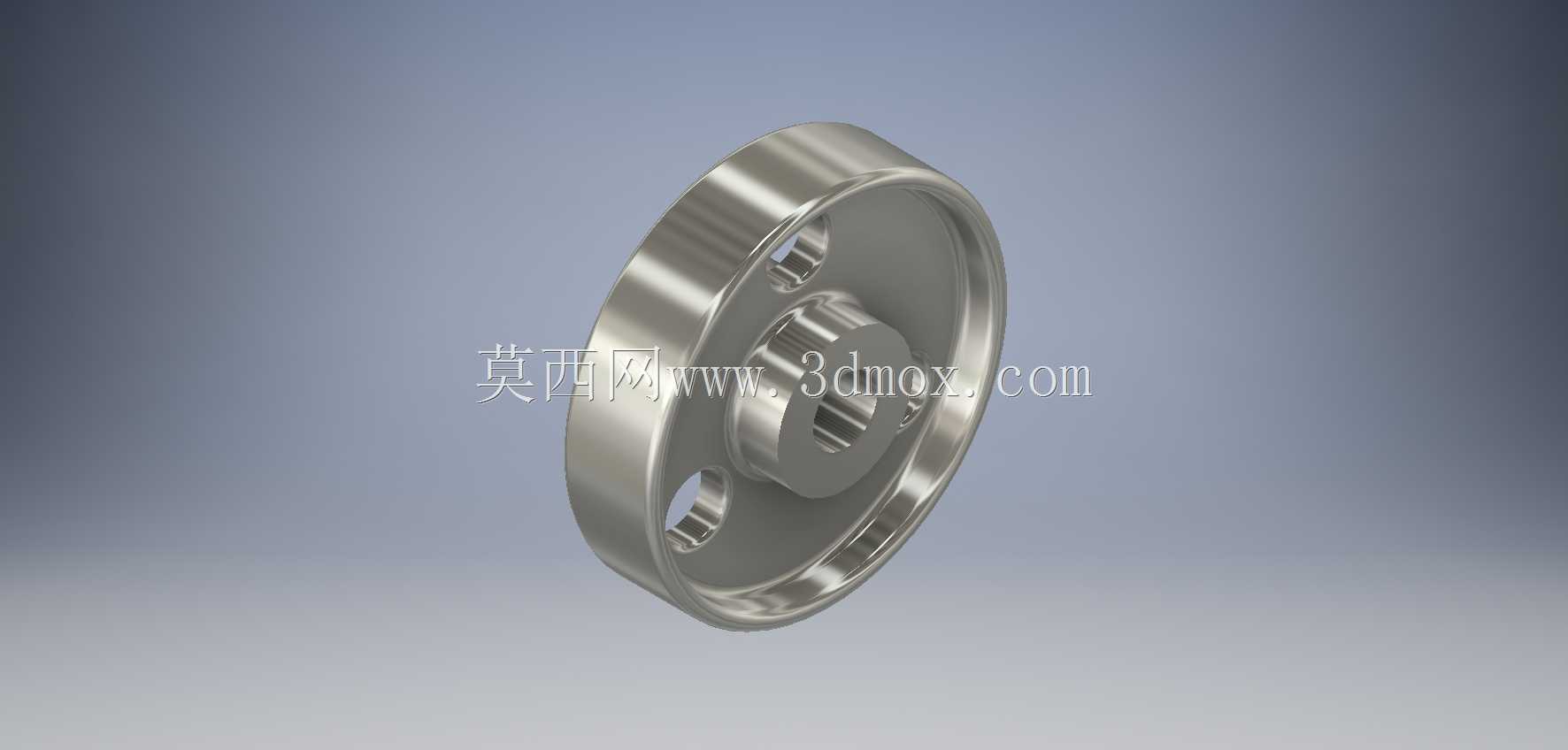

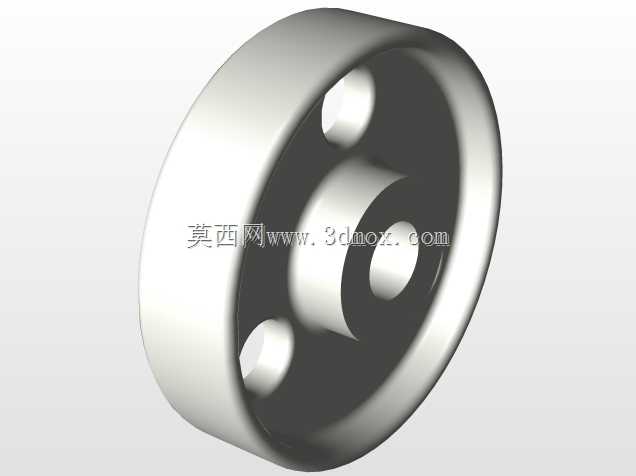

带键槽辐条式金属传动轮结构设计

　　这款辐条式金属传动轮，主要适配中小功率的回转传动场景，常见于轻工输送设备、小型农机传动单元、台式加工设备的动力传递链路中，作为带传动系统的从动轮或张紧轮使用，区别于实心轮的厚重结构，辐条式设计在保证轮体刚性的前提下大幅降低了自身转动惯量，启停阶段的动力损耗更小，高速回转时的风阻也能得到有效控制。从结构细节来看，轮缘位置做了等宽的环形槽设计，槽面粗糙度控制在适合传动带贴合的区间，既可以适配平带传动，也能通过更换配套挡圈适配窄V带的安装需求，轮缘的内外圆同轴度公差控制在IT7级，避免回转过程中出现带体跑偏、跳动的问题。中心轮毂位置加工有标准平键键槽，键槽的对称度公差严格按照轴类配合要求设定，装配时可以通过平键实现与传动轴的周向固定，

　　传递额定扭矩时不会出现相对滑移，轮毂的轴向长度略大于辐条平面的厚度，两侧预留的轴肩定位面可以方便安装时的轴向限位，不需要额外加装轴套就能完成轮体在轴上的位置固定。三根均匀分布的辐条采用等截面圆弧过渡设计，辐条与轮毂、轮缘的连接位置都做了圆角处理，避免应力集中导致的疲劳断裂，在承受交变载荷的工况下，这种过渡结构能将应力峰值降低40%左右，有效提升轮体的使用寿命。设计过程中优先考虑了安装边界的适配性，轮体的最大外径控制在常规传动单元的安装空间范围内，中心安装孔的尺寸可以根据配套轴径做系列化调整，辐条上预留的三个工艺孔一方面是进一步降低轮体自重，另一方面也可以作为动平衡校正时的去重位置，方便出厂前的动平衡调试，

　　保证轮体在额定转速下的回转精度。实际选型应用时，需要注意匹配对应传动带的张紧行程，轮缘的槽宽尺寸要与带体宽度保持合理间隙，过大会导致带体横向窜动，过小则会加剧带体侧面磨损。中心孔与轴的配合选用过渡配合，既方便装配拆卸，也能保证传动过程中的同轴度，键槽的尺寸要与配套轴上的键槽保持一致，键的长度略短于轮毂长度，避免键体突出轮毂端面影响其他部件安装。轮体的材质选用常用的45号钢，表面做镀锌防锈处理，适合在一般工况环境下长期使用，如果是在腐蚀环境下应用，也可以更换为不锈钢材质或者做表面喷塑处理，不需要改动整体结构尺寸就能完成适配。在三维建模过程中，所有的圆角、倒角、键槽尺寸都按照机械设计手册的标准参数设定，没有非标准的特殊结构，

　　后续出工程图时可以直接调用模型参数生成加工图纸，不需要额外做尺寸修正，辐条的分布角度严格按照120度等分，建模时通过圆周阵列特征生成，保证三个辐条的受力均匀性，避免出现单个辐条受力过大的情况。轮体的轴向尺寸经过反复校核，安装后不会与周边的轴承座、机架钣金件发生干涉，轮缘端面与机架安装面的预留间隙足够容纳传动带的张紧调节量，日常维护时不需要拆卸周边部件就能完成传动带的更换操作。
