DNEPR-11发动机前轴承座集成油泵结构

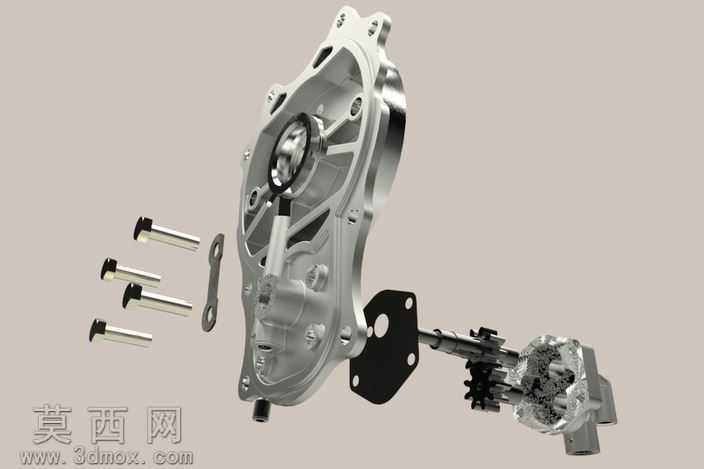

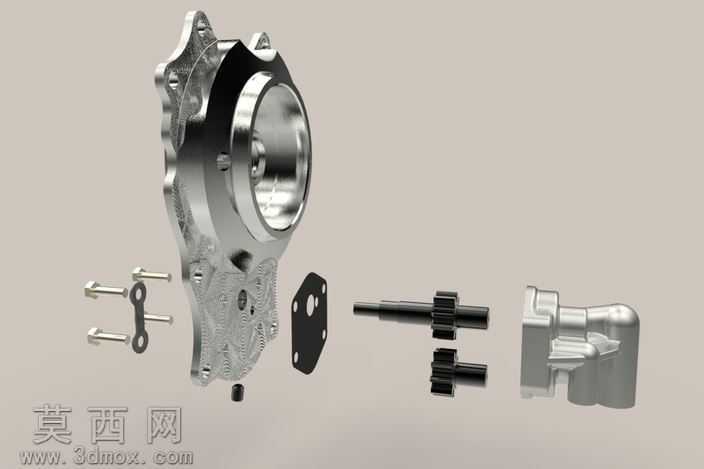

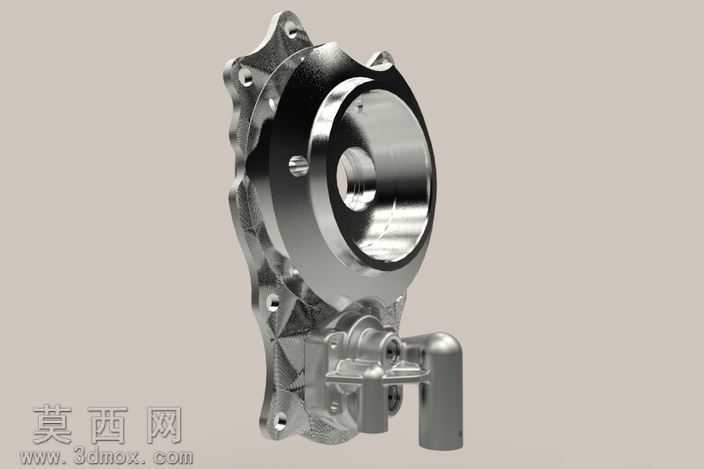

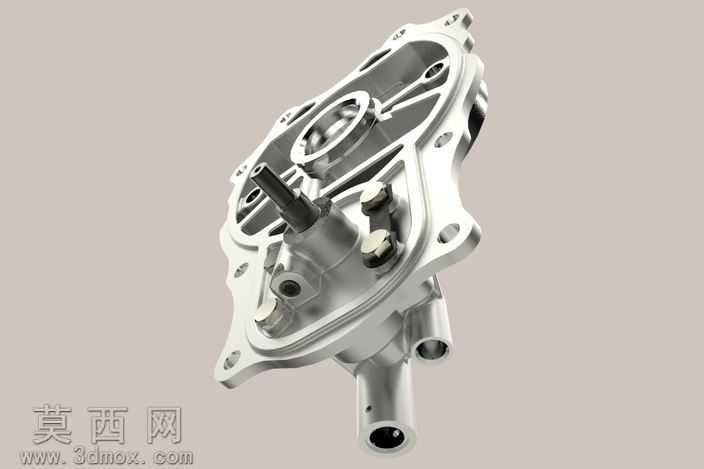

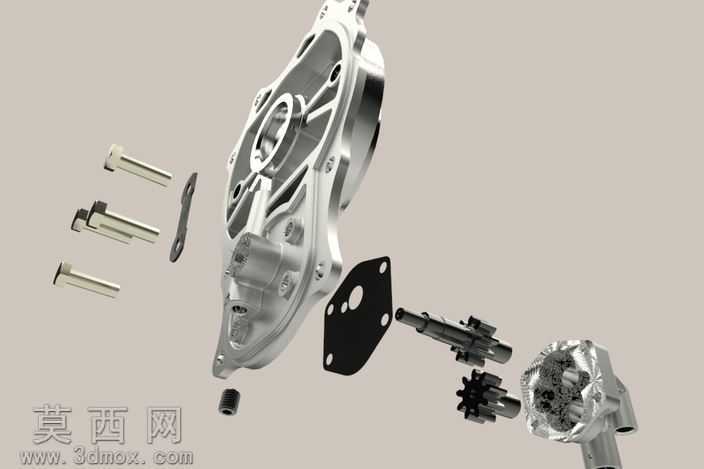

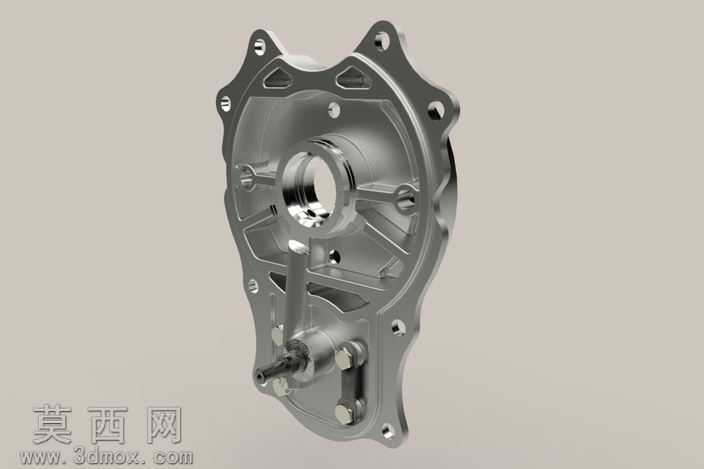

本作品为DNEPR-11发动机曲轴箱配套的前轴承住房与油泵集成组件三维建模成果，建模过程依托三维机械设计软件完成，整体采用自顶向下的设计思路，先完成整体安装边界的定位，再拆分轴承安装腔、油泵传动腔、壳体连接法兰等独立功能模块逐一细化。建模阶段严格还原金属压铸件的结构特征，壳体外轮廓的异形安装边采用多段样条曲线拟合，精准对应各安装孔的位置与孔径，轴承安装位的同轴度公差在建模中通过基准轴约束实现，保证轴承装配后与曲轴的配合精度。壳体内部的加强筋布局完全参考实物结构，沿受力方向分布的放射状筋条既提升壳体刚性，又合理控制了整体壁厚，避免压铸成型时出现缩孔缺陷。集成在壳体侧部的油泵组件采用独立子装配建模，油泵驱动轴、泵体柱塞、密封端面的配合间隙按照实际装配要求设定，驱动轴与壳体轴承位的传动连接结构完整还原，可清晰展示动力从曲轴传递至油泵的传动路径。材质渲染阶段，壳体主体采用铸铝材质参数，调整金属粗糙度与反射率还原压铸件的亚光金属质感，轴承内圈、油泵驱动轴等运动部件采用钢材材质，通过高光反射效果区分不同零件的材质差异，安装孔的倒角、壳体边缘的拔模斜度等工艺细节均在建模中完整呈现，可直观展示零件的压铸工艺特征。该模型为未完成的迭代版本，当前已完成主体壳体与核心油泵组件的结构搭建，完整保留了现有结构的设计特征，可清晰呈现前轴承座与油泵集成式设计的布局逻辑，集成式设计将轴承支撑与油泵供油功能整合在同一壳体上，减少了发动机的独立零件数量，缩短了供油路径，提升了结构紧凑性，适合用于发动机结构学习、改装设计参考以及相关零部件的二次开发使用，模型的结构拆分清晰，各零件的配合关系明确，可直接用于装配干涉检查、结构受力分析等后续设计环节。
