公制六角内螺纹紧固件M3-M12系列

　　在各类机械结构的装配环节中，螺纹紧固件的应用几乎覆盖所有需要可拆卸连接的场景，从普通的钣金机架拼装、自动化设备的模组固定，到小型家电的壳体锁紧、工装夹具的部件定位，都离不开这类基础连接件的支撑。本次涉及的公制六角螺母，是按照ISO公制螺纹标准设计的系列化零件，覆盖M3到M12的常用规格，能够匹配对应公称直径的公制外螺纹螺栓、螺钉，实现不同载荷等级下的连接锁紧需求。

　　从实际选型应用的角度看，不同规格的螺母对应不同的使用场景：M3、M4这类小规格螺母，多用于电子设备外壳、小型气动元件安装、轻型传感器支架这类低载荷、对安装空间有严格限制的场合，其六角外形尺寸紧凑，适配小型扳手或电动起子的拧紧操作，不会占用过多周边装配空间；M5、M6是通用装配场景中使用频率最高的规格，常见于铝型材机架搭建、输送线护板固定、普通机加工件的拼接，能够承受中等程度的静载荷与一定幅度的振动载荷，配合弹垫、平垫使用时可有效降低长期运行下的松脱风险；M8到M12的大规格螺母，则更多应用在重型机架连接、设备地脚固定、传动部件的锁紧这类需要较高预紧力的场景，对应的六角对边尺寸更大，能够承受更大的拧紧力矩，保证连接结构在重载、持续振动工况下的连接可靠性。

　　在结构设计层面，这类六角螺母的外形遵循标准公制紧固件的尺寸规范，六角外形的六个受力面均匀分布，拧紧时扳手与螺母侧面的接触面积充足，不会因为局部应力过大造成棱边磨损变形，即使多次拆装也能保持较好的受力形态。内螺纹的牙型按照公制三角螺纹的标准参数设计，牙型角60度，配合外螺纹件时能够实现足够的啮合接触面积，螺纹旋合过程顺畅，不会出现卡滞、滑牙的问题，不同规格的螺母螺纹有效旋合长度均满足标准要求，保证螺纹连接的强度达到对应公称直径的设计载荷阈值。螺母的端面经过平整处理，与被连接件表面或者垫片接触时能够保持均匀的面接触，避免因为接触面倾斜导致预紧力分布不均，影响连接稳定性。

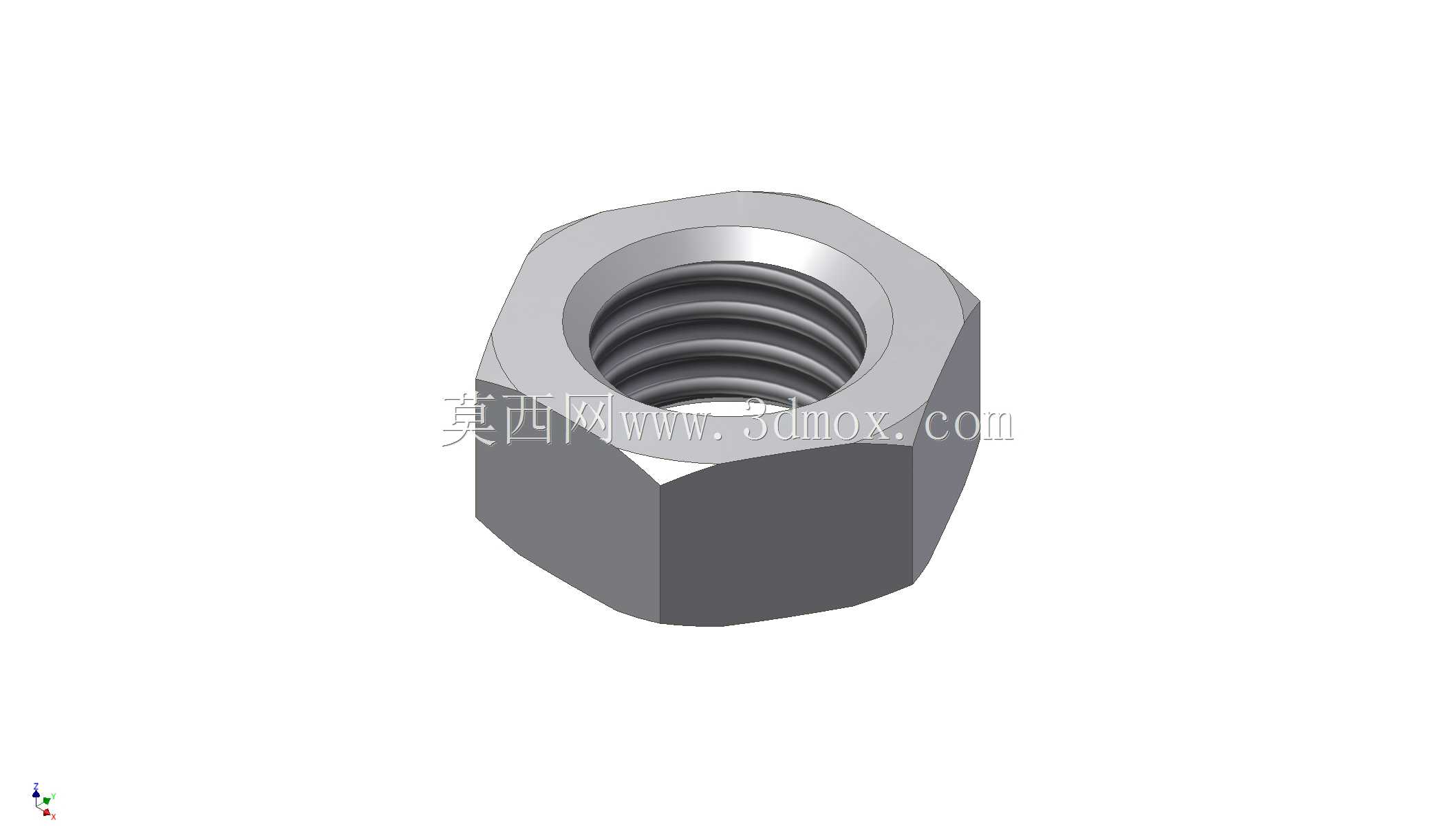

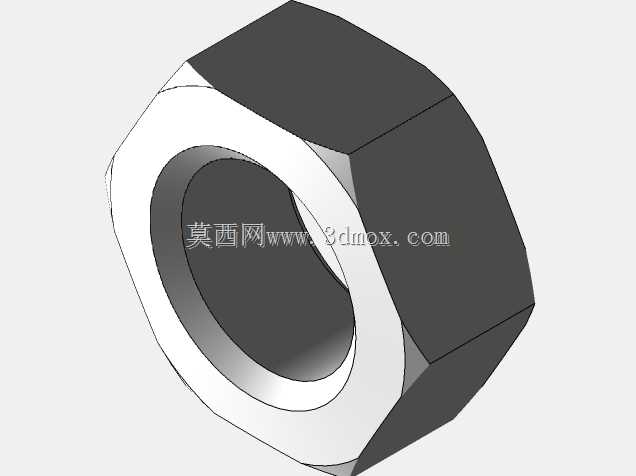

　　从三维建模的设计逻辑来看，该系列螺母采用iPart参数化建模思路搭建，将不同规格的对边宽度、螺母厚度、螺纹小径、螺纹大径、倒角尺寸等参数整合到参数表中，切换规格时仅需调用对应参数即可生成准确的零件模型，无需重复绘制基础外形，能够大幅提升装配选型时的建模效率。建模过程中，螺纹部分采用符合工程实际的简化表达与真实牙型结合的方式，在装配干涉检查时能够准确识别螺纹啮合的边界，避免出现装配时的螺纹穿透问题，同时在工程图导出时可以直接调用标准参数生成符合制图规范的视图，无需额外标注冗余尺寸。

　　在安装边界的考量上，不同规格螺母对应的安装空间预留有明确的工程参考：以六角对边尺寸为基准，扳手操作空间需要在螺母径向预留至少1.5倍对边宽度的操作余量，保证套筒或者开口扳手能够顺利套入螺母并完成旋转动作；螺母厚度方向的安装空间需要预留出螺母自身厚度加上垫片厚度、螺栓露出螺母2-3个螺距的长度余量，避免出现螺栓长度不足无法锁紧、或者空间不足导致螺母无法就位的问题。在有防松需求的场景中，该系列螺母可以配合尼龙防松圈、双螺母对顶、螺纹胶等方式实现防松效果，其标准外形尺寸能够适配各类标准防松配件，无需额外修改安装结构。

　　在实际的设备维护场景中，这类标准公制螺母的通用性极强，无需定制特殊配件，现场维护时采用常规公制扳手即可完成拆装更换，大幅降低设备的运维配件储备成本，也减少了因为特殊紧固件损坏导致的设备停机等待时间。对于结构设计人员而言，这类参数化的标准件模型可以直接调入装配体中，根据不同的连接位置选择对应规格，快速完成整机的装配设计，同时能够在BOM清单中直接生成标准件的规格参数，方便采购环节直接按照标准型号备货，打通设计到生产的全流程数据衔接。
