ArkNet通用模块化设备安装外壳结构

　　在工业控制现场的设备集成作业中，经常会遇到现成商用外壳尺寸不匹配的问题，要么内部空间无法容纳控制面板、远程IO分站、通讯模块等全套组件，要么预留的布线空间不足导致走线杂乱、后期维护困难，要么安装挂耳的孔位无法适配现场的机柜立柱或墙面安装点位，这套通用外壳结构就是针对这类实际工程痛点开发的模块化安装载体。

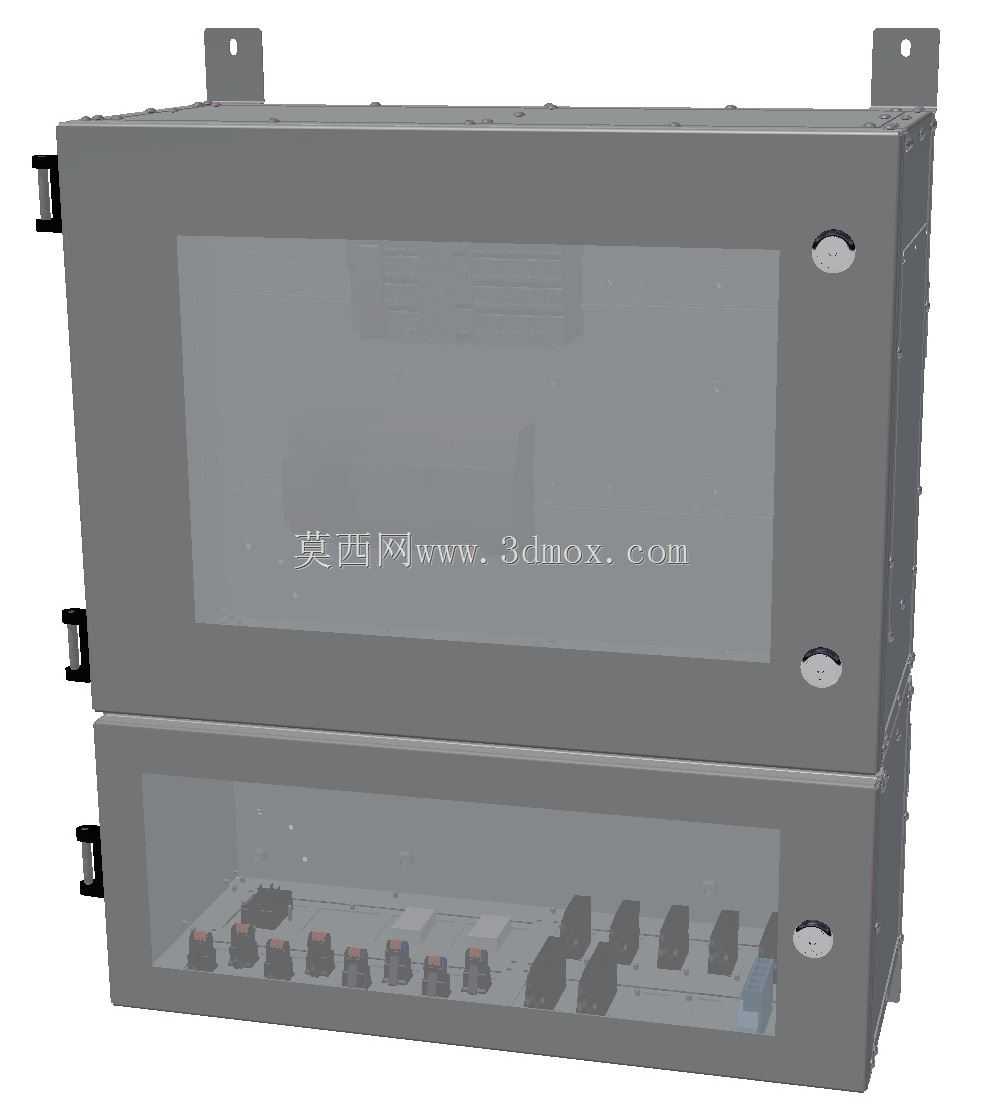

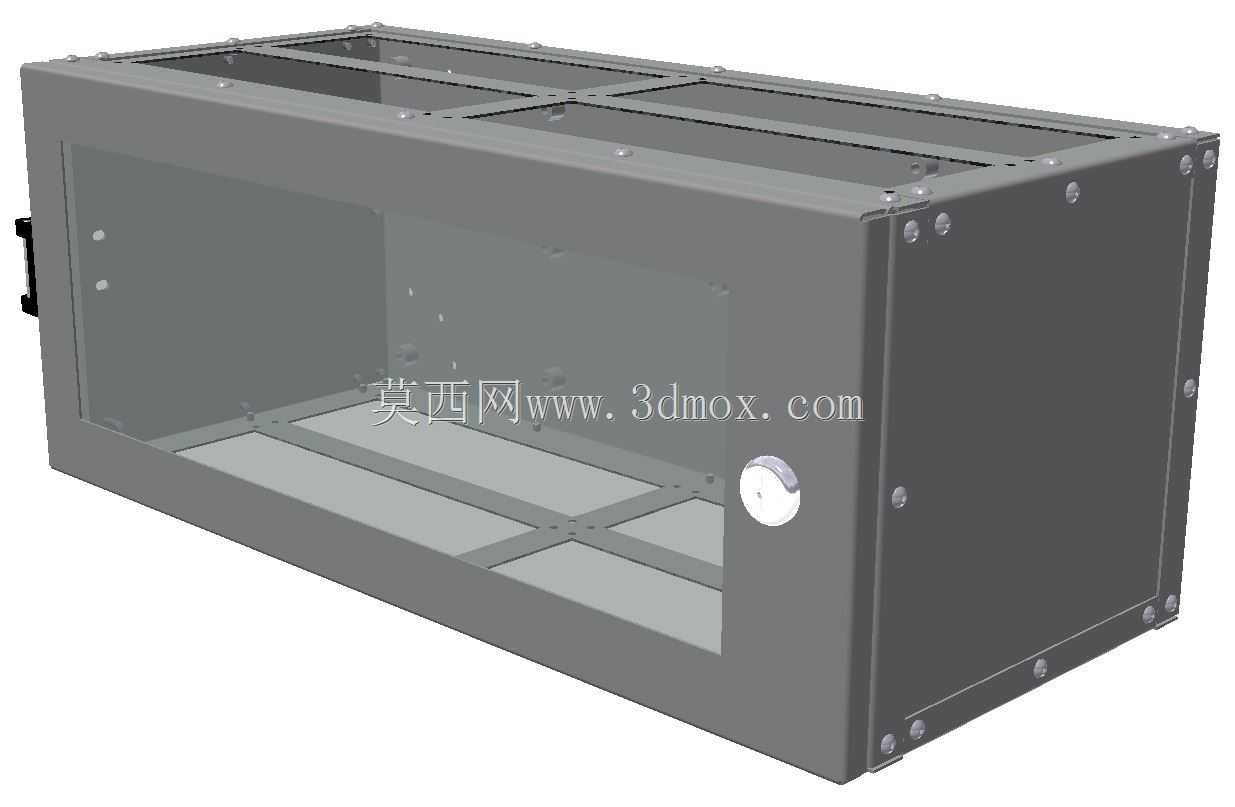

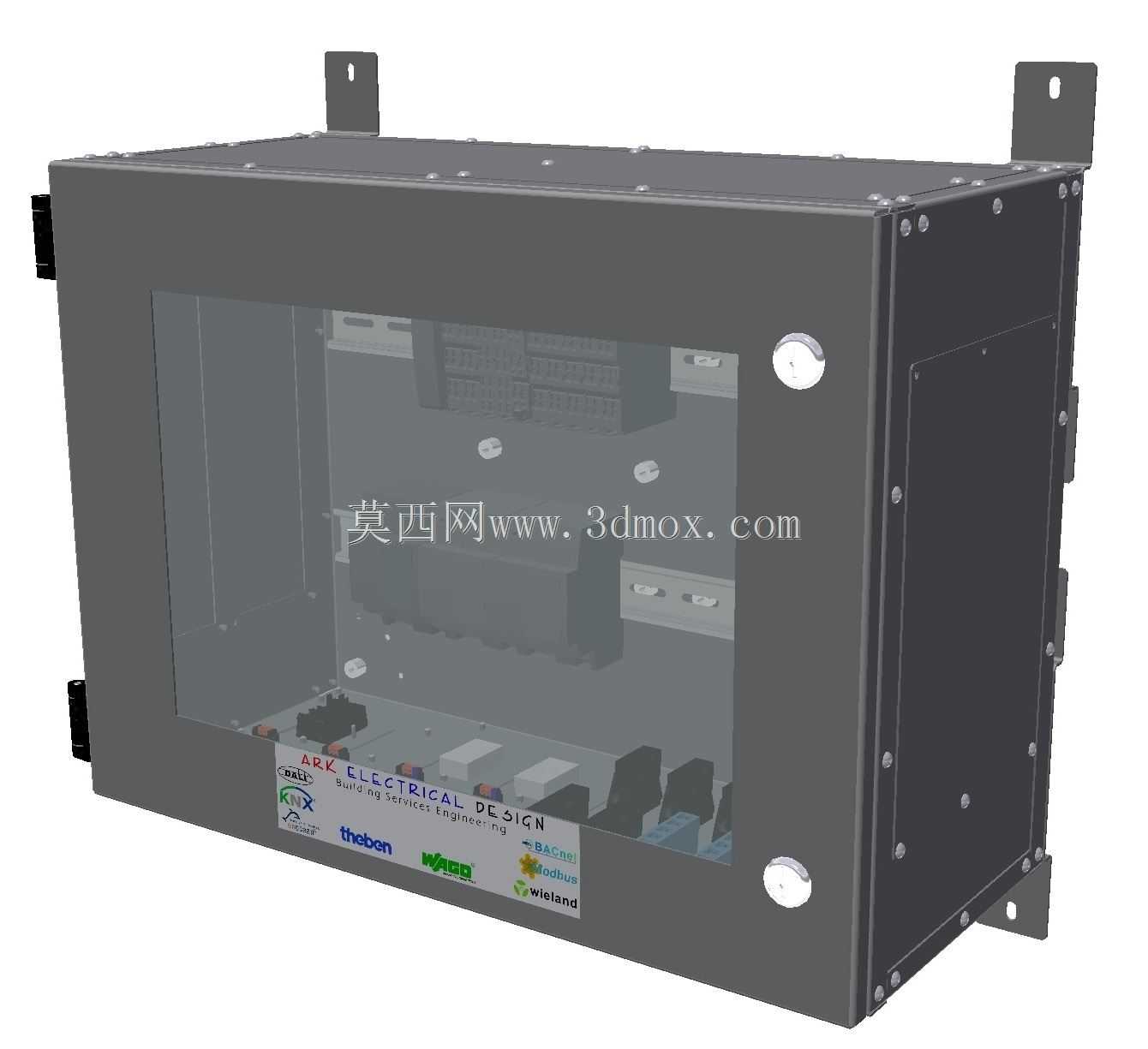

　　这套外壳采用分层模块化的设计思路，设置两种核心规格的模块单元，大规格模块的外形尺寸控制在500x370x200mm，小规格模块为500x200x200mm，统一的宽度尺寸可以保证不同模块在垂直堆叠安装时完全对齐，不会出现侧边错位导致的安装缝隙过大、防护等级下降的问题。每个独立模块都配置了铰链式开门结构，日常检修时不需要将整个模块从安装位拆下，只需打开对应层级的门板即可操作内部元件，相比传统螺丝固定的封板结构，能大幅缩短现场故障排查与元件更换的时间。

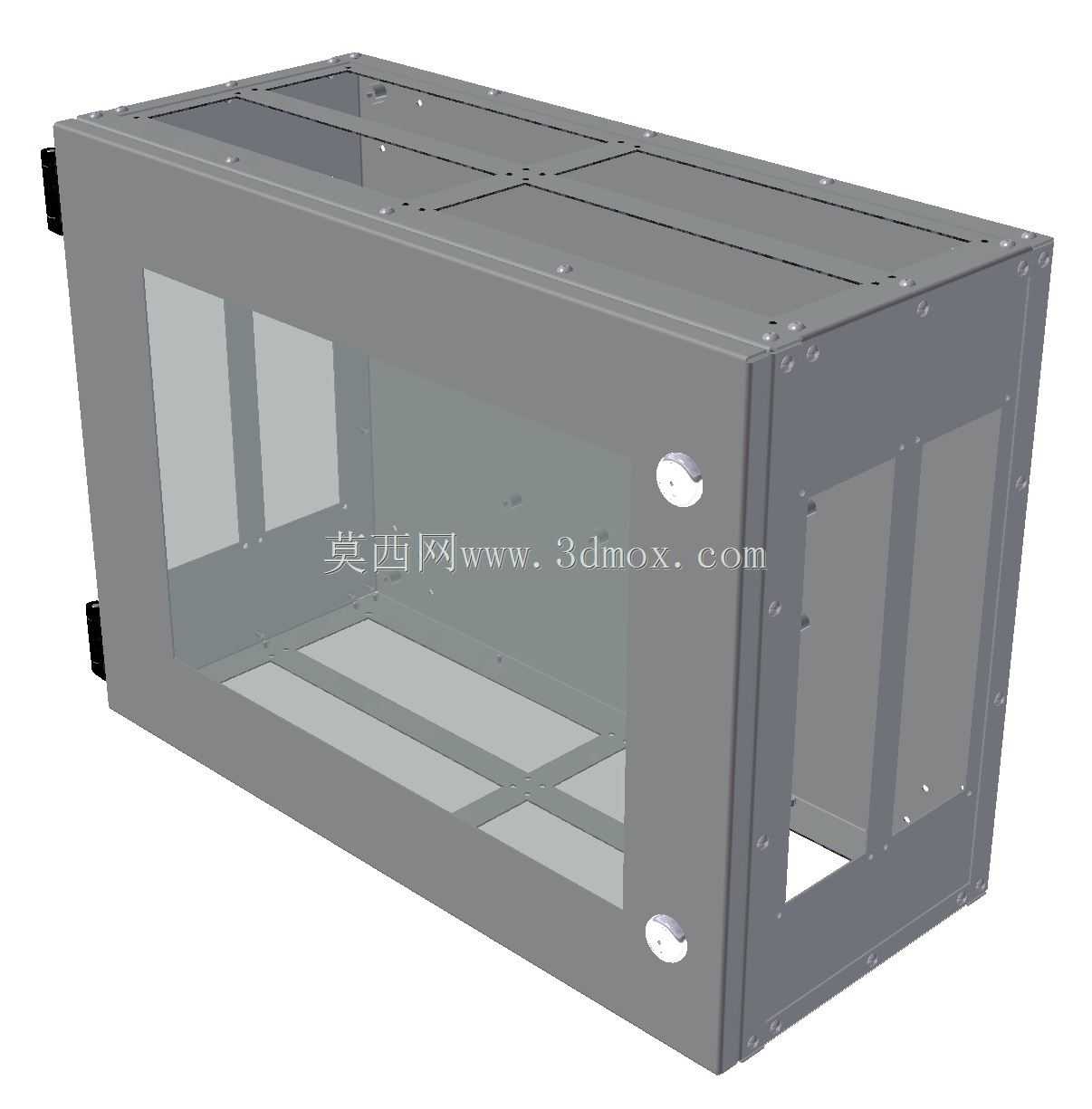

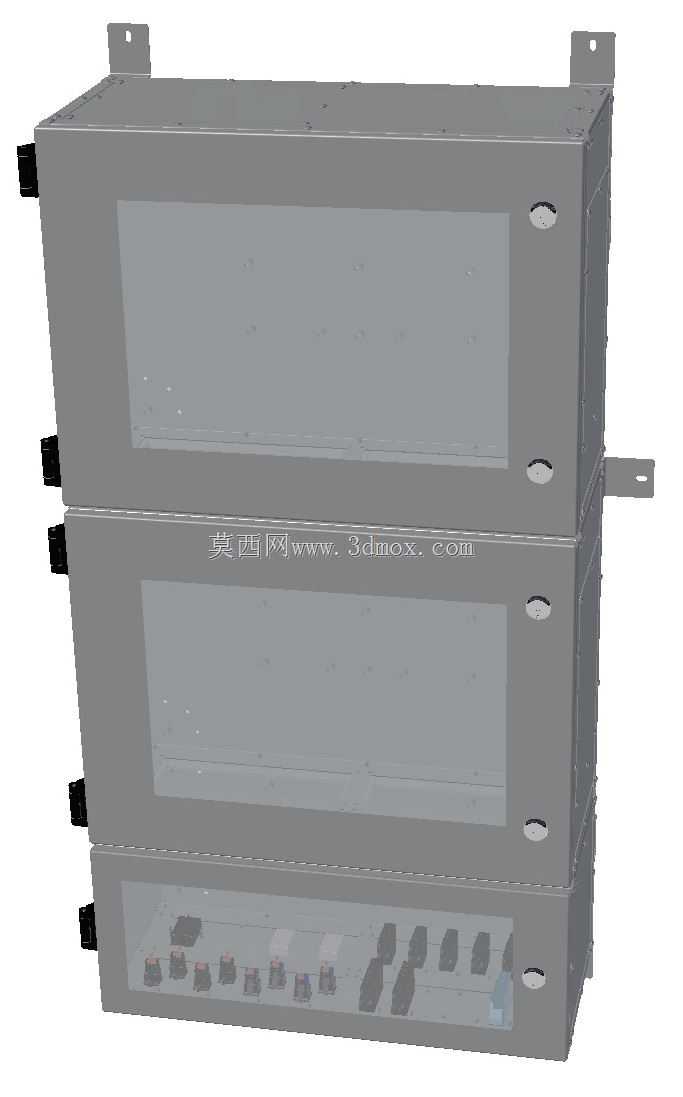

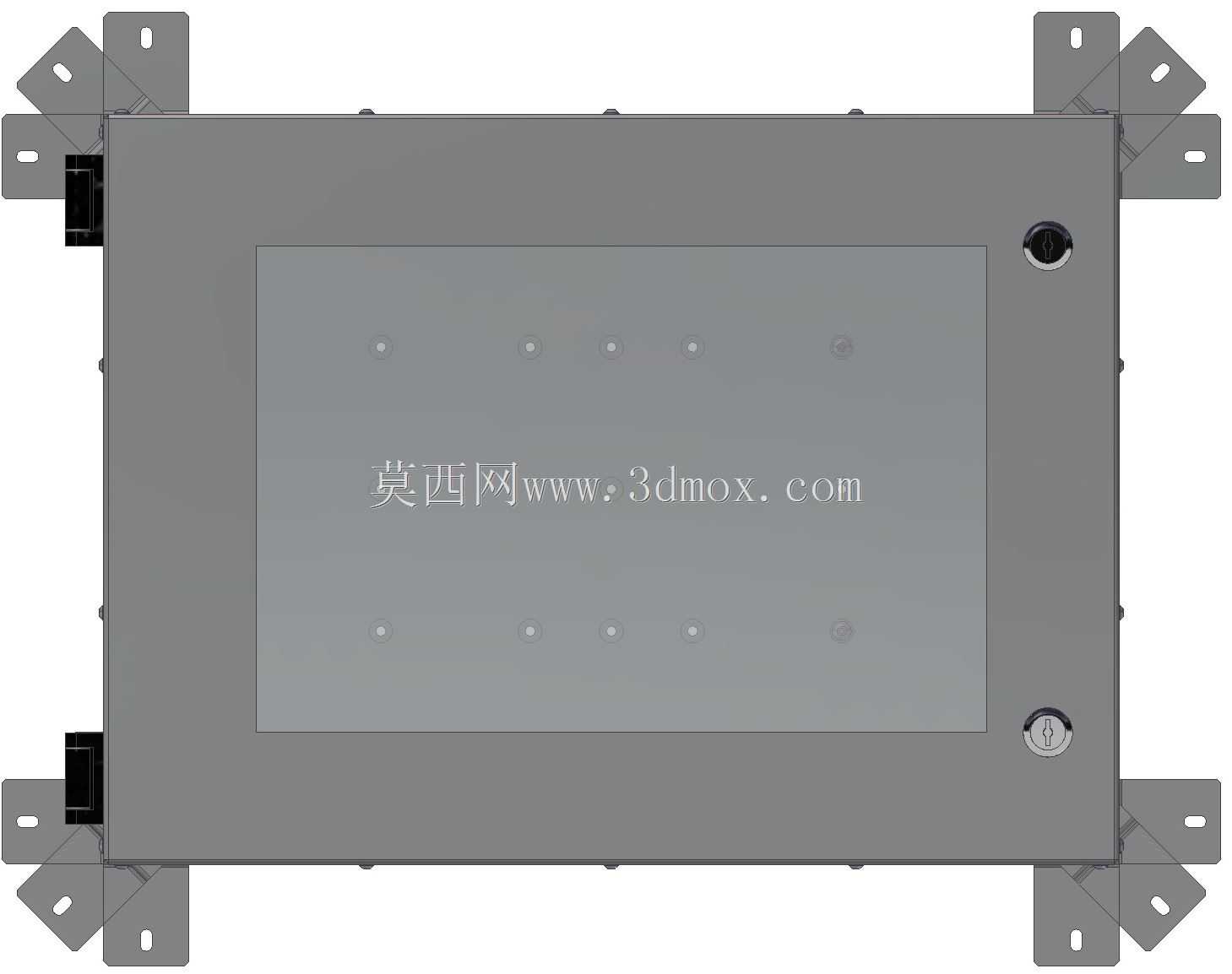

　　模块之间既可以独立安装使用，也可以根据现场的元件配置需求进行紧密耦合拼接，拼接位置设置了对应的定位卡扣与连接孔位，拼接完成后整体结构的刚性足够，不会因为多层堆叠出现结构变形。外壳顶部设置了带安装孔的固定挂耳，挂耳的孔位间距按照通用工业机柜的立柱间距设计，既可以壁挂安装在混凝土墙面或设备侧壁，也可以直接固定在标准机柜的安装横梁上，不需要额外制作转接安装板。

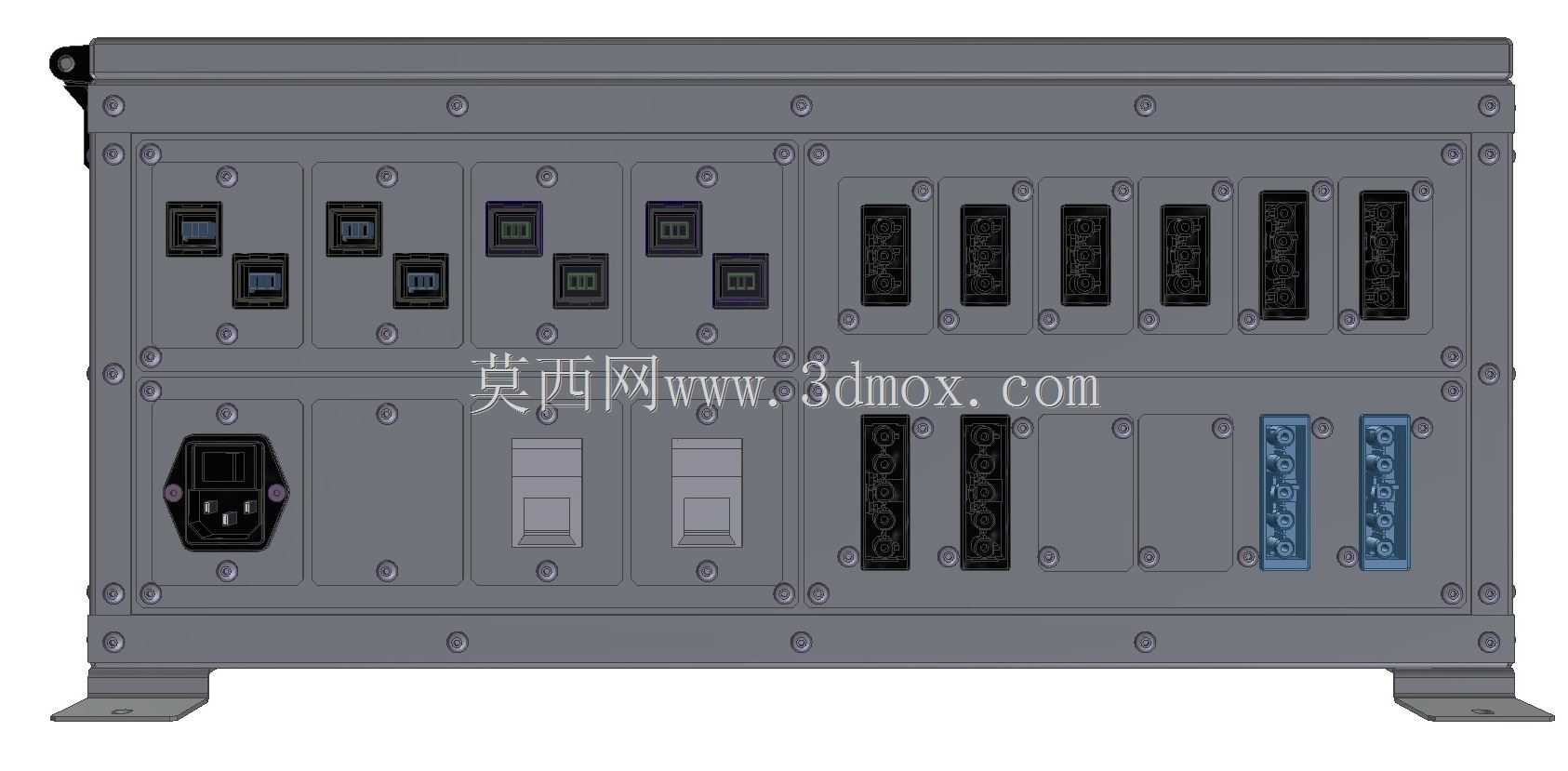

　　外壳的压盖板采用可互换设计，预留了多种预切割的模块安装位，用户可以根据实际使用的接线端子、通讯接头、电源开关的规格，选择对应切割模式的压盖板进行更换，不需要现场对外壳进行二次切割开孔，能有效避免现场加工产生的金属碎屑掉入外壳内部造成元件短路的风险，同时也能让布线更加规整，强电、弱电、通讯线路可以通过不同的开孔位置分开走线，减少线路之间的信号干扰。

　　在实际应用场景中，这类外壳可以直接用于工业现场的ArkNet网络通讯分站安装、小型设备的控制面板集成、分布式IO模块的防护安装，也可以作为小型PLC系统的独立控制箱使用，统一的外形尺寸方便在项目前期进行整体布局规划，模块化的结构可以根据后期的功能扩展需求随时增加对应模块，不需要更换整个外壳，降低项目改造的成本。外壳的侧边预留了散热通风的开孔位置，在内部元件发热量较大的场景下，可以直接在开孔位置安装散热风扇，不需要额外对壳体进行加工；门板与壳体的接触位置预留了密封胶条的安装槽，安装胶条后可以达到常规工业现场要求的防护等级，适应车间多粉尘、轻度潮湿的使用环境。

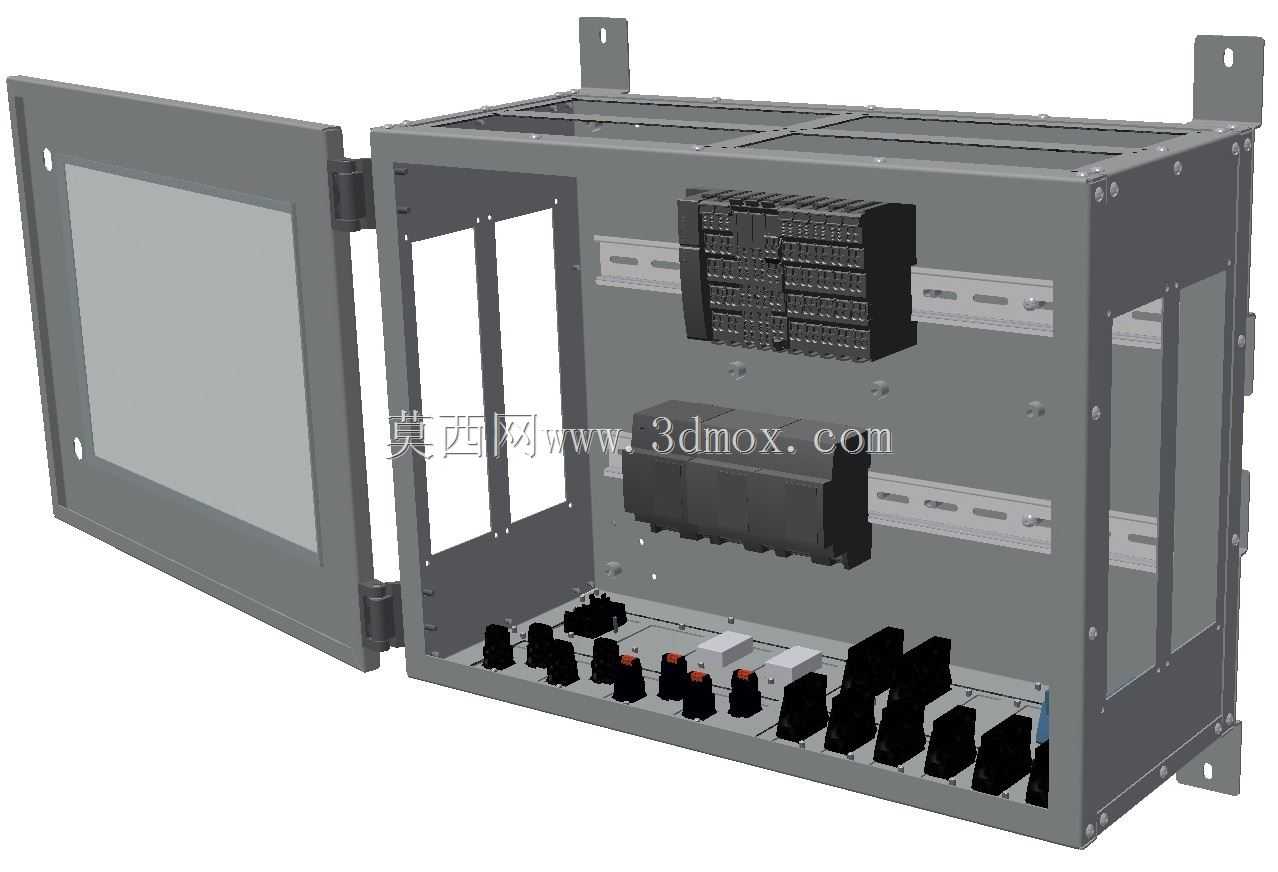

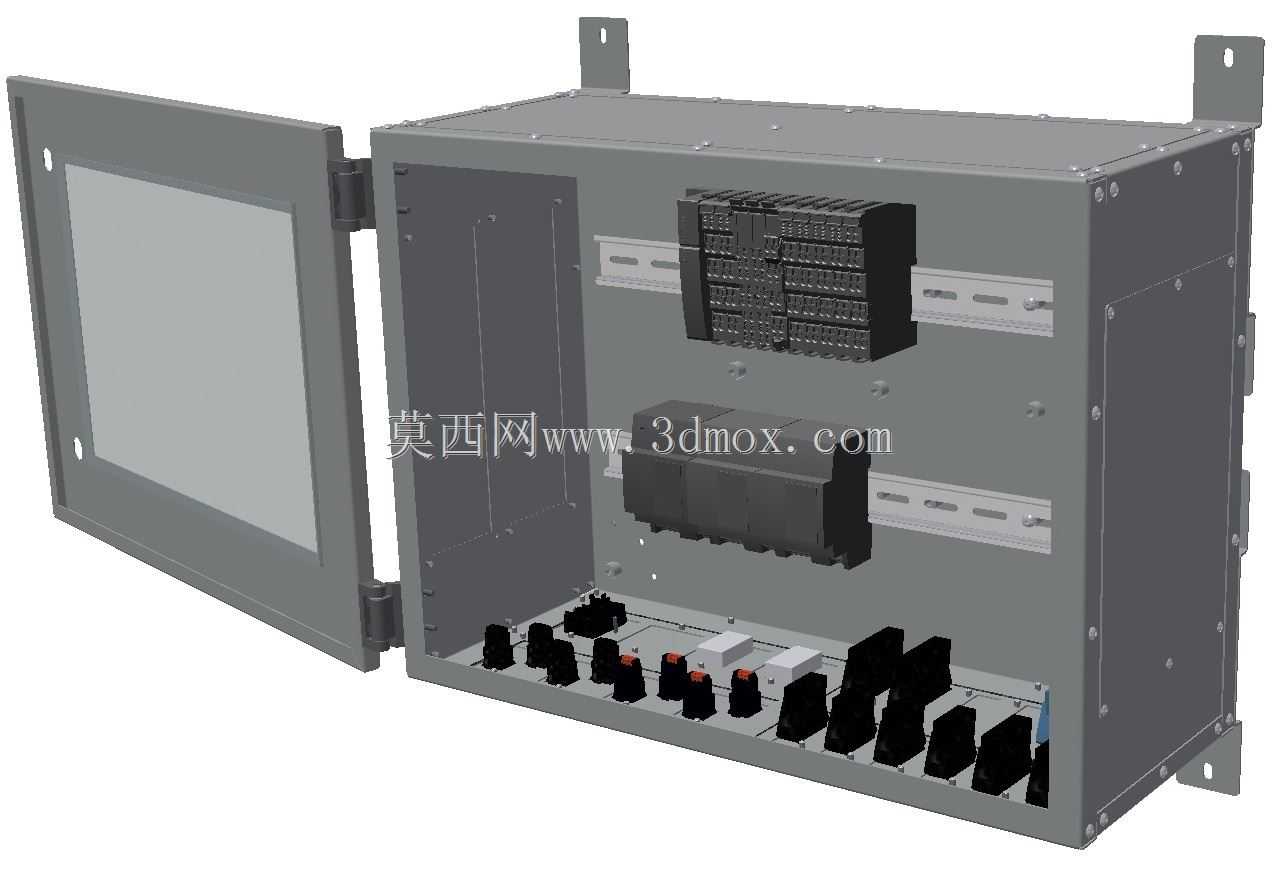

　　从结构设计的角度来看，这套外壳的所有拼接位置都做了折弯加强处理，在板材厚度不增加的前提下提升了整体的抗变形能力，运输过程中不会因为挤压出现边角变形的问题；内部预留了通用的安装导轨固定孔位，可以直接固定标准DIN导轨，用来安装断路器、继电器、接线端子等标准电气元件，不需要额外焊接安装支架；铰链采用可拆卸式结构，当门板需要完全拆下进行内部元件的大规模接线作业时，可以直接将铰链销拔出取下门板，作业完成后再装回即可，相比固定式铰链的操作灵活性更高。

　　在布线设计上，外壳的底部与顶部都预留了敲落孔结构，用户可以根据实际的进线方向选择对应位置的敲落孔安装电缆接头，上下都可以进出线的设计能适应不同现场的布线走向，不管是上走线的桥架布线场景还是下走线的地面线槽场景，都不需要额外加装转接弯头。模块拼接时，相邻模块的对应位置预留了穿线孔，拼接完成后内部线路可以直接通过穿线孔在不同模块之间连通，不需要在外壳外部额外布设跨接线，让整体外观更加整洁，也能对内部线路起到更好的防护作用，避免外部线路被剐蹭破坏。
