卫浴冲洗系统用Herga6442气动按钮结构

　　在商用公共卫生间的IPS智能冲洗系统、无障碍卫浴改造项目里，这类气动按钮是替代传统机械推压阀的核心操作部件，和常规手按冲水阀的硬连接传动不同，它靠气路传递触发信号，能把操作端和水路阀体完全分隔开，避免墙内水路渗漏顺着操作缝隙向外渗水的问题，之前做ArkNet淋浴接口模块配套选型的时候，就特意选了这款按钮做配套触发端，整套系统不需要在墙面预留传统推压阀的大尺寸安装空腔，对老旧卫生间的改造适配性特别好。

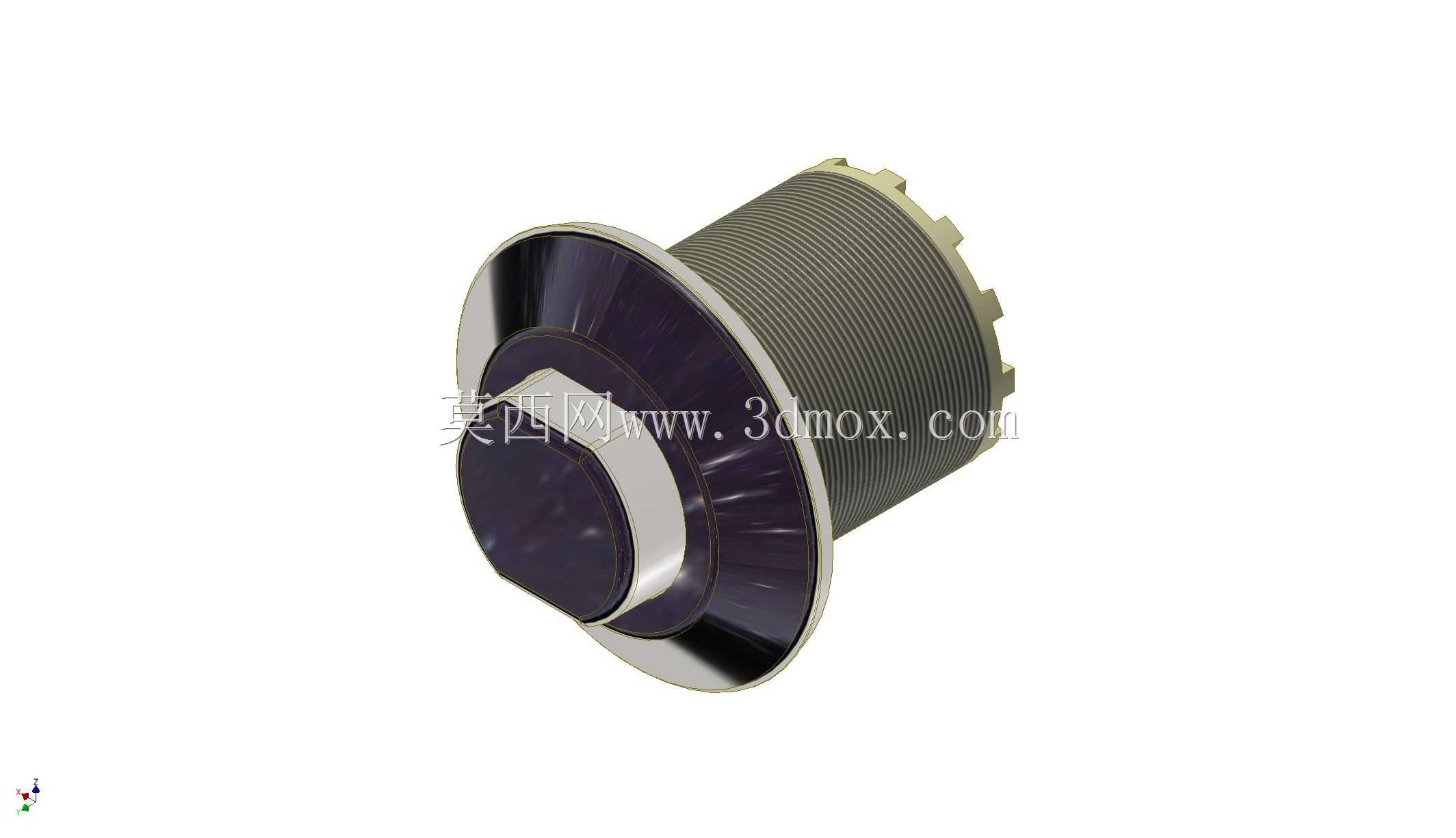

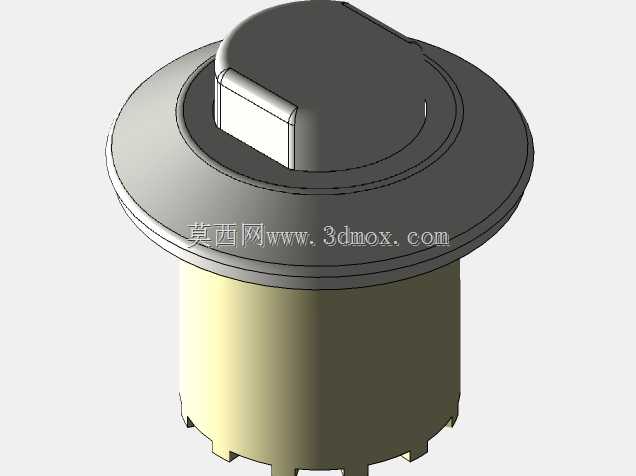

　　从结构设计来看，这款按钮采用嵌入式螺纹安装结构，主体外侧是连续的细牙外螺纹段，配套锁紧螺母可以适配不同厚度的墙面装饰层，不管是贴瓷砖的硬质墙面、还是集成卫浴的亚克力壁板，只要开对应尺寸的圆形安装孔，就能从正面把按钮主体穿入，背面用螺母锁紧固定，不需要在墙内做额外的支架固定，安装容错空间比传统法兰式按钮大很多。按钮头部做了大直径的镀铬装饰压圈，按压面是内凹的深色防滑面，边缘做了圆弧过渡，没有尖锐棱角，既符合卫浴场景的易清洁要求，也能避免使用者磕碰受伤，按压行程控制在合适范围，按压力度经过调校，不需要用很大力就能触发，老人、行动障碍人群也能轻松操作。

　　功能层面，这款气动按钮内部集成了锁环式交易对结构，也就是常说的气路自锁触发结构，按压一次就能输出稳定的气压信号给远端的冲水阀，不需要持续按住，松开按钮后内部气路自动复位，不会出现持续漏气导致的误触发问题。和传统机械推压阀相比，它的操作端没有和水路直接连通的部件，墙内只需要走一根细的气动软管连接阀体，穿管布线比走机械连杆或者硬水路简单很多，尤其是在已经装修完成的墙面做加装改造时，只需要钻一个小孔走气管，不用大面积破坏墙面结构，施工效率能提升不少。

　　实际选型安装的时候要注意几个边界尺寸：首先是安装孔的直径要和按钮主体的螺纹外径匹配，预留0.2-0.5mm的间隙方便安装调整，不要开得过大否则锁紧螺母压不住装饰面；其次是墙面装饰层的总厚度不能超过螺纹段的有效长度，否则螺母无法完全锁紧，容易出现按钮松动的问题；最后是气路连接的时候要选用和按钮气嘴匹配的软管，插紧后最好加一个卡箍固定，避免长期使用后气管脱落导致触发失效。

　　从使用场景的适配性来说，这款按钮除了用在WC冲洗系统，也可以用在气动控制的淋浴开关、感应冲水的手动备用触发端、甚至是小型气动设备的远程操作按钮，只要是需要低压气路触发、嵌入式安装的场景都能适配。它的密封结构做了多层防护，按钮头部和主体之间有密封圈，能阻挡卫生间的水汽、清洁液顺着缝隙进入内部，长期在高湿度环境下使用也不会出现内部结构锈蚀卡滞的问题，比普通的机械按钮耐用性更强。之前做项目测试的时候，连续做了上万次按压循环，按钮的按压力度没有明显变化，气路也没有出现泄漏，触发可靠性完全能满足公共场景高频使用的要求。

　　在做三维建模还原的时候，要特别注意外螺纹段的牙型细节、头部压圈的倒角尺寸、背面气嘴的安装位置，这些尺寸直接影响后续安装的适配性，如果螺纹牙型建错了，实际安装的时候螺母就拧不进去，气嘴位置偏了的话，接气管的时候就会和墙内的其他管线干涉。另外按钮按压面的内凹弧度也要准确还原，不然做出来的手板按压手感会和实际产品差很多，影响后续的人机交互验证。
