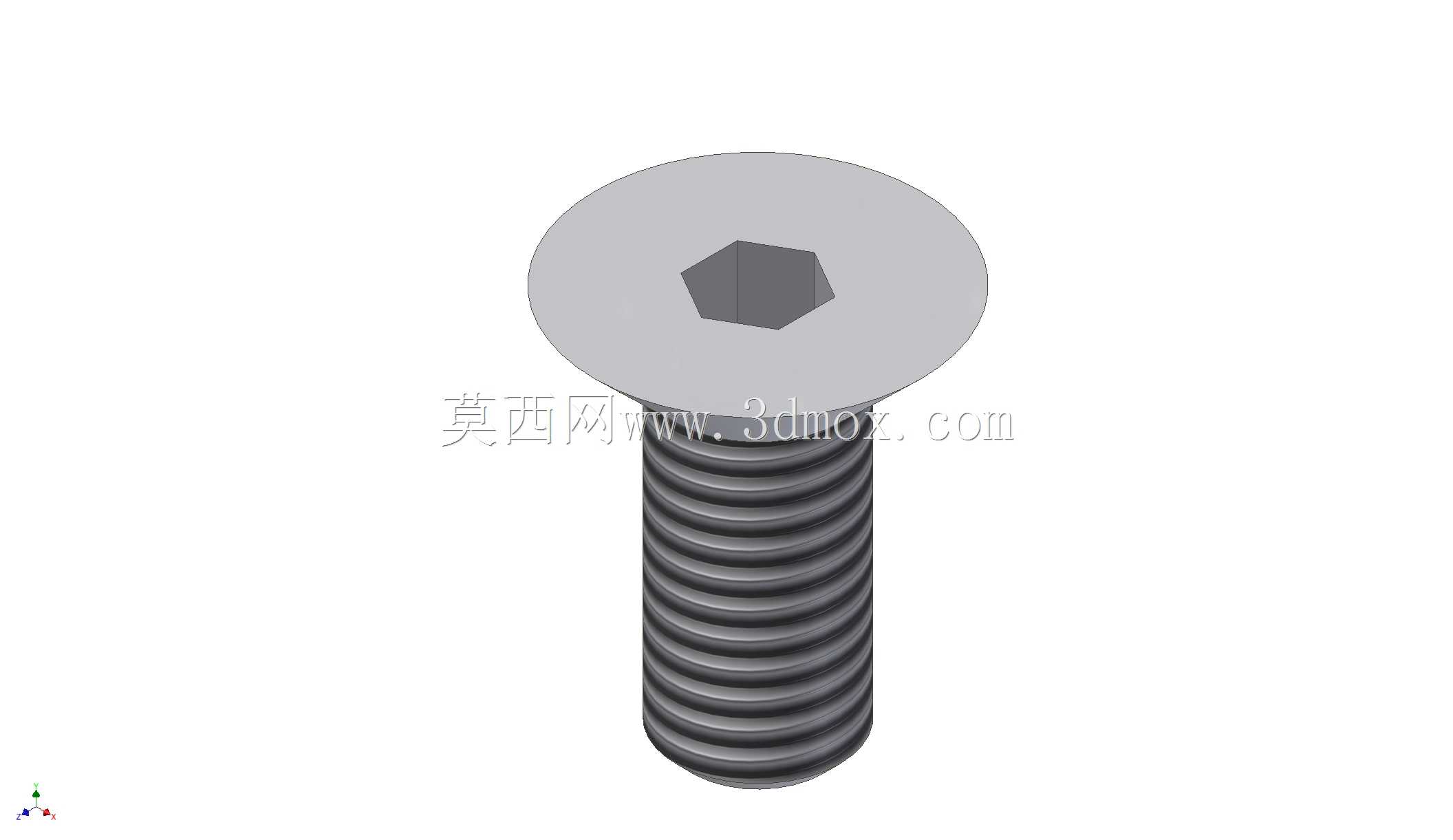

公制沉头内六角固定螺钉M3-M12系列

　　沉头内六角固定螺钉是机械装配领域应用极广的一类紧固件，在各类设备的结构连接中承担着定位、锁紧、固定的核心作用。这类螺钉的沉头设计，能够在安装完成后让头部完全沉入工件的沉孔内部，不会在装配面形成凸起，因此特别适用于对安装面平整度有要求的场景，比如钣金外壳拼接、精密设备面板固定、模具配件锁紧、自动化设备的型材连接等工况，既能够保证连接强度，又不会干涉其他零部件的运动路径，也能让设备外表面保持整洁光滑。

　　从功能特性来看，内六角驱动的设计相比一字、十字槽螺钉，能够承受更大的拧紧力矩，不容易出现槽口滑牙的问题，在需要较高预紧力的连接场景下可靠性更强，同时六角扳手的通用性极强，车间装配、现场维护时都能快速找到适配工具，不需要准备特殊的专用拆装工具。M3到M12的规格覆盖了从小型电子设备结构固定到中型机械零部件连接的常用尺寸区间，不同公称直径的螺钉对应不同的螺距参数，全系列遵循公制螺纹标准，螺纹牙型角为60度，牙距精度符合通用紧固件公差要求，能够和同规格的标准内螺纹孔、螺母实现完美适配，不需要额外进行二次攻丝修正。

　　在设计这类螺钉的三维模型时，首先要明确不同规格对应的沉头角度参数，公制沉头螺钉的头部锥角统一为90度，建模时需要严格保证锥面角度的准确性，否则装配时会出现头部无法完全沉孔、或者锥面贴合不严导致锁紧失效的问题。其次要控制头部直径和螺杆长度的对应比例，不同公称直径的螺钉，头部外径有明确的尺寸边界，比如M3规格的沉头头部外径约5.5mm，M6规格约11.3mm，M12规格约24mm，建模时如果头部尺寸偏差过大，会导致装配时沉孔无法容纳头部，或者头部过小沉入过深无法压紧工件。内六角驱动孔的深度和对边尺寸也要严格对应标准，对边尺寸过小会导致扳手无法插入，深度不足则会让扳手啮合长度不够，拧紧时容易打滑损坏槽口。

　　安装边界方面，使用这类沉头螺钉时，需要提前在被连接件上加工对应尺寸的沉孔，沉孔的直径要略大于螺钉头部外径0.2-0.5mm，沉孔的深度要保证螺钉锁紧后头部端面不高出工件表面0.1mm以上，同时沉孔底部的锥面角度要和螺钉头部锥角保持一致，这样才能让锥面完全贴合，获得足够的锁紧摩擦力，避免长期受振动后出现螺钉松动的问题。螺纹部分的旋合长度也需要控制，一般要求旋入内螺纹的长度不小于螺钉公称直径的1.5倍，在铝合金、塑料等软质基材上连接时，旋合长度还要适当增加，避免螺纹滑牙导致连接失效。

　　在实际设备选型时，需要根据被连接件的总厚度来选择合适的螺杆长度，保证螺纹旋合长度满足强度要求的同时，不会出现螺杆过长顶到对面零件、或者过短无法达到有效旋合深度的问题。对于有振动工况的设备，还可以配合螺纹胶、防松垫圈使用，进一步提升连接的可靠性。这类螺钉的表面处理通常有发黑、镀锌、镀镍等不同方式，分别对应不同的防腐和外观要求，建模时也可以根据实际使用场景赋予对应的材质外观，方便在整机装配评审时直观呈现最终的装配效果。
