JG15mm直联轴节推压式卫浴管件结构

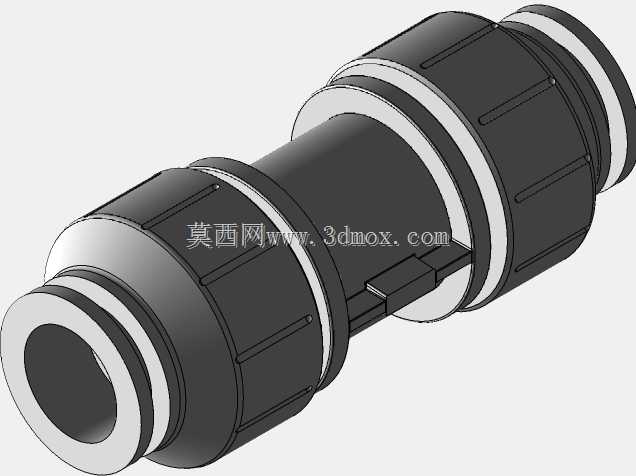

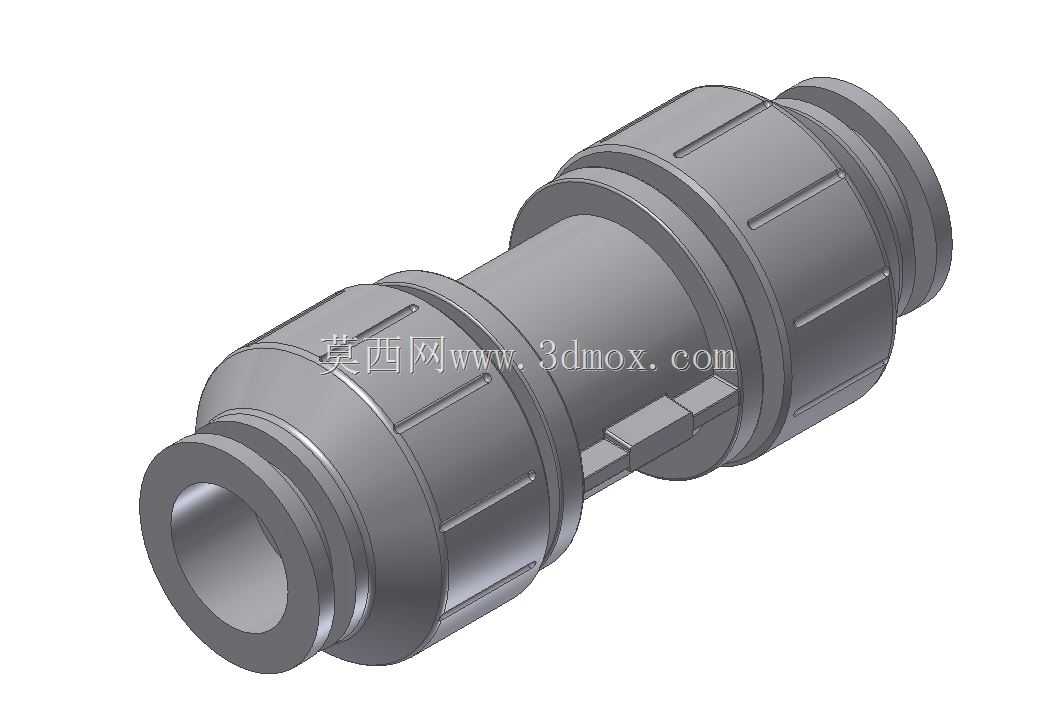

　　日常民用供水、商用净水布设、小型卫浴设备管路搭建场景里，快接式管件的应用占比逐年提升，这类无需热熔、无需套丝的连接结构，能大幅降低现场施工的技术门槛，同时减少管路连接点的渗漏隐患。本次涉及的15mm规格直联轴节，属于推压配合类快接管件，核心作用是实现同外径硬质管路的轴向直通对接，常见于家用净水器进出水管路接驳、卫生间洗手台供水分支对接、小型商用饮水设备内部管路连通等场景，适配的管路多为PE、PPR等硬质给水塑料管，也可兼容同尺寸的铝塑复合管。从结构设计逻辑来看，该轴节采用对称式双端快接结构，整体为直通式等径设计，两端的连接结构完全一致，无需区分进出方向，现场安装时可任意方向插接，降低施工时的方向判断成本。

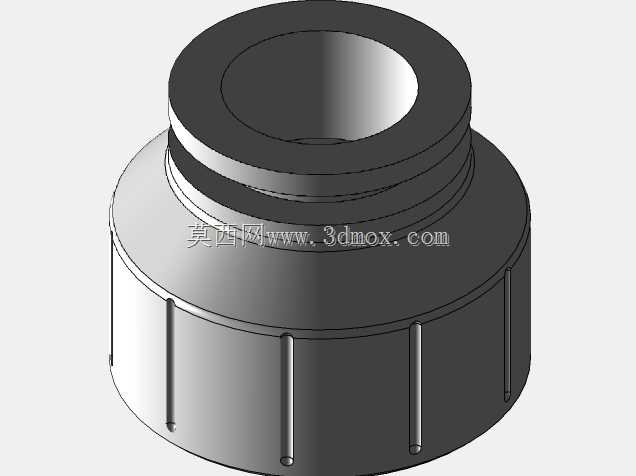

　　主体外壳采用带防滑筋的多边形柱面结构，外壳周向分布的轴向凹槽，一方面是增加手动插拔时的手部摩擦力，无需借助工具即可完成管路插拔操作，另一方面也能在成型时提升壳体的结构刚性，减少薄壁壳体受内压产生的形变量。内部的密封与锁紧结构采用集成式设计，管路插入时，管口先接触内部的O型密封圈，继续推进后会被内部的卡环锁紧，卡环的倒齿结构会在管路受轴向拉脱力时越咬越紧，配合密封圈的径向压缩量，实现1MPa以内供水压力下的无渗漏连接，同时可承受一定范围内的管路轴向窜动，适配供水系统启停时产生的轻微水锤冲击。从安装边界来看，该轴节总长度控制在常规快接件的合理区间，两端插接深度统一为15mm管径对应的标准插接深度，安装时仅需保证管路插入端切口平整、

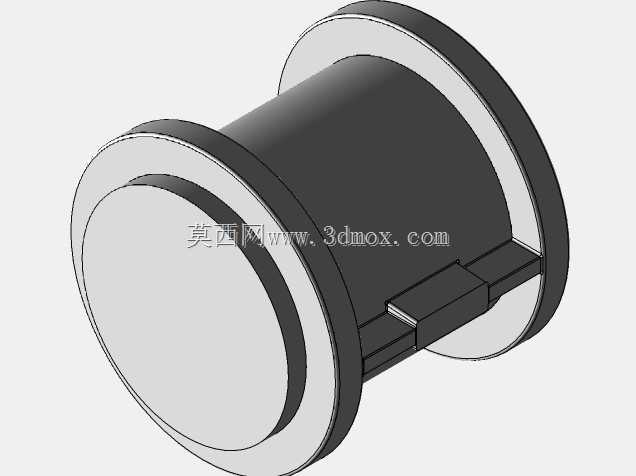

　　无飞边毛刺，插入至轴节内部的定位台阶即可完成连接，无需额外涂抹密封胶或缠绕生料带。轴节中部的六角结构段，可在需要拆卸维护时，用扳手夹持固定壳体，避免转动壳体时损坏内部密封结构，拆卸时仅需按压端部的压环，即可释放卡环对管路的锁紧力，轻松拔出管路，可实现多次重复拆装，方便后期管路改造或设备维护。在三维建模过程中，该结构的建模重点集中在内部密封槽的尺寸公差、卡环齿形的角度设计、壳体防滑筋的拔模角度处理上，密封槽的深度需要匹配对应线径的O型圈压缩率，通常控制在15%-25%的压缩区间，既保证密封性能，又避免插入力过大导致现场安装困难；卡环的齿形角度通常设计为15度导向角加45度锁紧角，兼顾插入时的顺畅度与拉脱时的锁紧力；

　　外壳的防滑筋拔模角度控制在1度左右，既满足注塑成型的脱模要求，又不会过度损失防滑接触面积。这类推压式直联轴节相较于传统的热熔对接、丝扣对接结构，在狭小安装空间内的优势尤为明显，无需预留热熔机操作空间，也无需预留扳手拧丝扣的转动空间，仅需预留手指按压压环的操作空间即可完成安装，非常适合卫浴柜体内部、设备内部走线紧凑的管路布设场景。同时，对称式的结构设计也降低了零件的开模成本，一套模具即可成型主体外壳，两端的内部零件通用，减少了零件种类，降低生产装配时的物料管理难度。在实际选型应用中，15mm规格对应常规4分给水支路的管径，可满足单路龙头、单台净水设备的供水流量需求，内部通径与管路通径基本一致，不会产生明显的通径缩颈，避免管路压损过大导致出水流量不足的问题。
