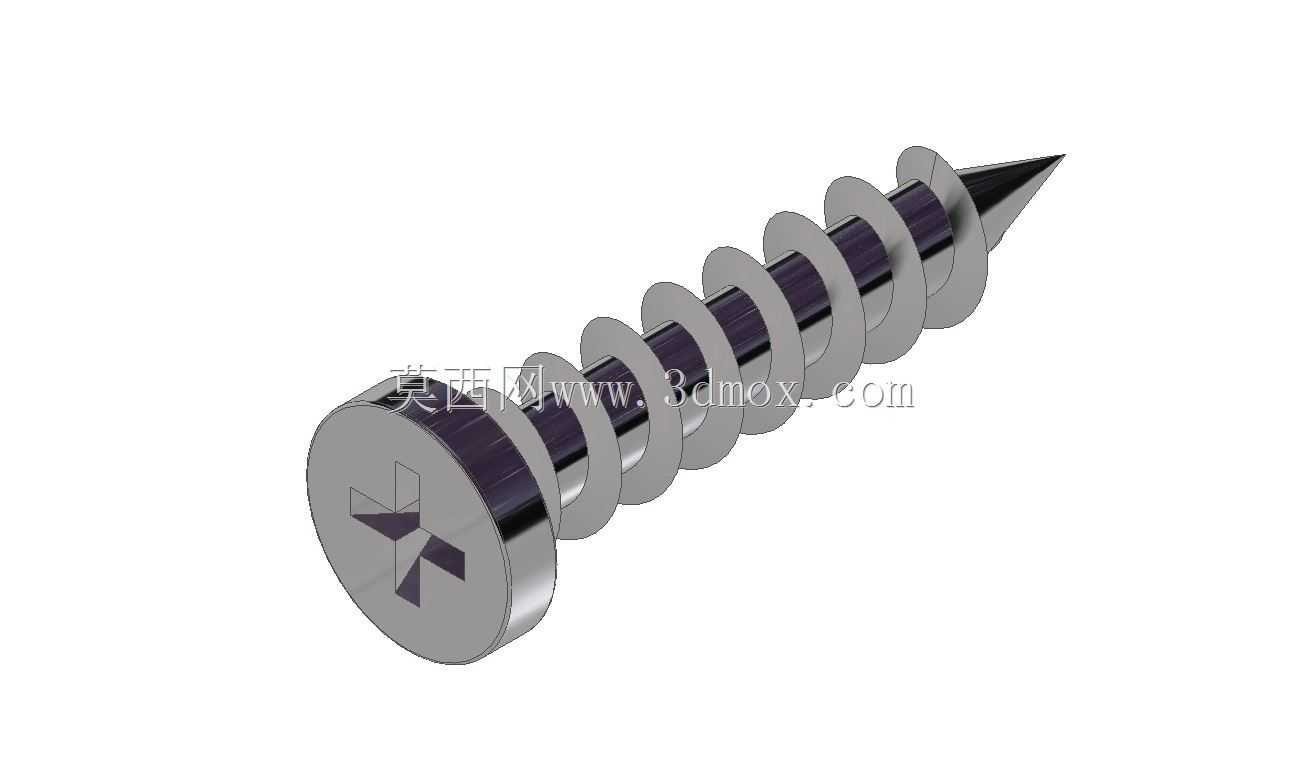

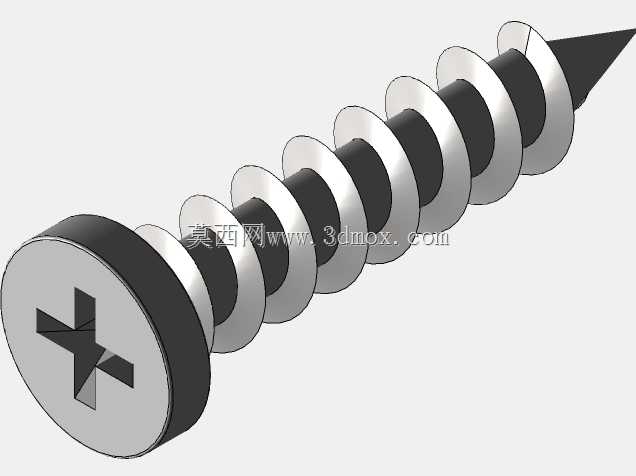

十字盘头Orbix螺钉多规格参数化设计

　　在各类钣金装配、低压电气柜体组装、小型家电外壳拼接、装饰面板固定的作业场景里，这类十字盘头自攻螺钉的使用频次始终处于紧固件选型清单的前列，不同于需要预先攻丝的机牙螺钉，该款螺钉的自攻牙型可以在被连接件底孔内直接攻出匹配螺纹，省去预攻丝工序的同时，也能降低现场装配的工具复杂度，仅需匹配对应规格的十字螺丝刀即可完成锁紧作业。从结构设计的角度看，该螺钉采用盘头构型，头部承载面的接触面积大于沉头螺钉，在锁紧时可以分散对被连接件表面的压应力，避免薄钣金件、塑料件在锁紧过程中出现表面压溃、开裂的问题，头部的十字槽设计兼容PH2规格的十字批头，批头啮合深度充足，锁紧过程中不易出现滑牙、脱批的情况，能有效降低装配过程中螺钉头部槽型损坏的概率。

　　牙型部分采用连续螺旋自攻牙设计，牙距经过优化，在25毫米、35毫米两种长度规格下，都能保证拧入过程中排屑顺畅，不会出现因牙距过密导致的拧入阻力过大、被连接件底孔涨裂的问题，同时牙尖的收敛角度经过反复校核，既能保证拧入时的导向性，又不会因为牙尖过脆在硬木、薄铝板等偏硬材质上拧入时出现崩尖问题。参数化的设计逻辑让这款螺钉可以通过iPart功能快速切换长度规格，在做整机装配建模时，设计人员不需要重复调用不同的零件文件，仅需在参数表内切换对应长度选项，即可快速匹配不同板厚叠层的锁紧需求，比如在两层1.2毫米冷轧钢板加一层5毫米绝缘衬板的叠装场景下，选用25毫米长度规格即可保证足够的啮合牙数，满足抗振动、防松脱的连接要求；如果是三层钣金叠加、

　　总叠厚超过15毫米的装配场景，则可切换至35毫米长度规格，保证螺钉穿出被连接件后有足够的余长，不会出现啮合牙数不足导致的连接失效问题。从安装边界来看，盘头的头部外径经过标准化设计，在做安装孔位排布时，孔中心到钣金折弯边的距离只需要预留出头部半径加0.5毫米的安全间隙，即可避免螺钉头部与折弯立边发生干涉，不需要额外加大避让空间，能有效提升板面的空间利用率。在实际的设备运维场景中，这类十字槽螺钉的拆装门槛极低，不需要专用批头，普通运维人员携带常规十字螺丝刀即可完成拆装检修，不会因为专用工具缺失导致运维效率下降。牙型表面的粗糙度控制在合理区间，拧入过程中不会因为牙面过于粗糙导致摩擦阻力陡增，也不会因为牙面过于光滑导致锁紧后防松性能不足，

　　在常规的室内设备使用场景下，配合对应的平垫使用，即可满足多数非强振动工况的连接可靠性要求。在三维建模过程中，该模型的螺纹部分采用精确的螺旋扫掠特征生成，而非简单的贴图示意，在做装配干涉检查时，可以真实模拟螺纹与底孔的啮合状态，避免出现设计阶段误判螺纹啮合长度、实际装配时螺钉顶到内部元器件的问题。头部的十字槽尺寸严格对应通用批头的啮合尺寸，在做装配工艺仿真时，可以准确模拟批头与螺钉槽的对位过程，为自动化锁螺丝工位的程序编写提供准确的模型参考，减少现场调试时的对位偏差问题。
