公制圆头内六角紧定螺钉设计方案

　　在各类机械装配场景中，紧定螺钉作为常用的紧固件，承担着固定零部件相对位置、限制部件窜动的核心作用，这款公制圆头内六角紧定螺钉，覆盖M3到M12的常用规格段，适配绝大多数常规设备的装配需求。从实际应用场景来看，这类螺钉常被用在轴类零件与轮毂、套筒的配合位置，比如小型传动机构中齿轮与传动轴的周向固定，通过螺钉末端顶紧轴面，传递不大的扭矩，避免齿轮运转时出现打滑偏移；也会用在工装夹具的定位环节，调整好工件装夹位置后，拧入紧定螺钉锁定调节件的位置，保证批量加工时的定位一致性，在电子设备机架、小型自动化模组、民用五金产品的装配中也能见到这类紧固件的身影。

　　从功能特性上看，圆头的设计相比沉头螺钉，不需要在被连接件表面加工沉孔，安装后头部呈圆弧凸起，不会出现尖锐的棱边外露，在一些需要避免剐蹭操作人员、或者外观面不允许有沉孔凹陷的场景下适配性更好；内六角的驱动形式相比一字、十字槽，能承受更大的拧紧扭矩，拧紧时不容易出现滑牙问题，六角扳手的通用性强，常规的公制内六角扳手组就能覆盖全规格的安装需求，即使在装配空间比较狭窄的位置，也能通过L型扳手的短边伸入完成拧紧操作。螺钉的螺纹采用公制标准粗牙螺纹，牙型角60度，螺纹公差符合通用紧固件的配合要求，和市面上同规格的标准内螺纹孔能实现顺畅旋合，不需要额外进行二次攻丝处理。

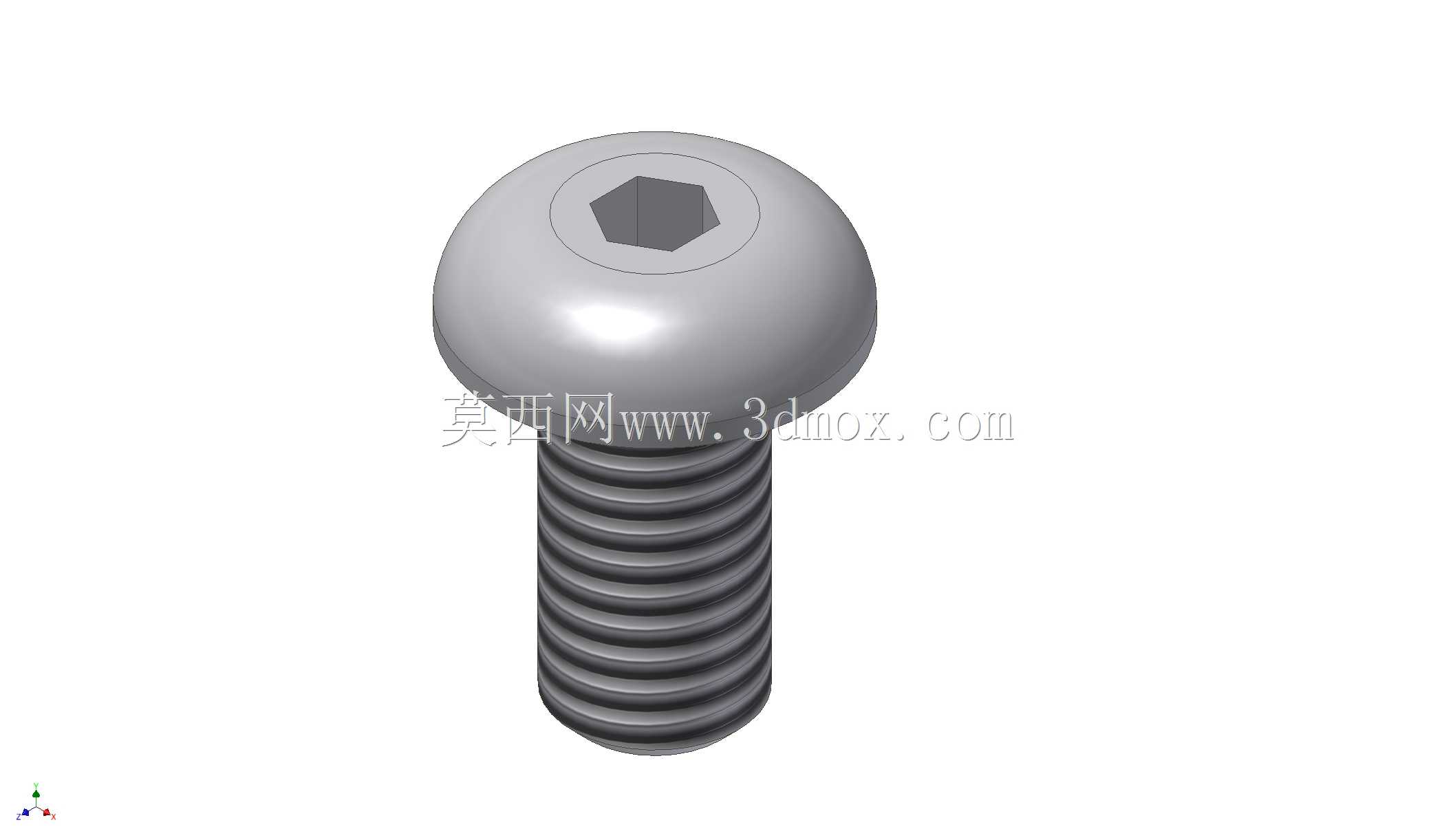

　　设计这款螺钉的三维模型时，首先要严格遵循ISO公制紧固件的相关尺寸规范，不同规格对应的头部直径、头部高度、内六角对边深度、螺纹长度都要对应标准数值，不能出现尺寸偏差，否则实际选型加工后会出现无法装配的问题。建模过程中，圆头的球面弧度要保证光滑过渡，头部和螺杆衔接的位置要做合理的退刀槽结构，避免螺纹加工到头部位置出现应力集中的问题；内六角槽的深度要控制在合理范围，既要保证扳手能完全伸入施加足够扭矩，也要避免槽深过深导致头部强度不足，在大扭矩拧紧时出现头部开裂的情况。螺纹部分采用真实的螺旋扫描特征建模，牙型的轮廓准确，能直观展示螺纹的配合状态，方便设计人员在做装配干涉检查时，准确判断螺钉和周边零件的间隙是否足够，避免实际装配时出现螺纹和相邻零件剐蹭的问题。

　　从安装边界来看，不同规格的螺钉对应的安装预留空间有明确要求，比如M3规格的螺钉，头部直径约5.5mm，安装时需要在头部周边预留至少1mm的扳手操作空间，也就是安装孔周边直径7.5mm的范围内不能有高于螺钉头部的凸起结构，否则扳手无法正常套入内六角槽；M12规格的螺钉头部直径约18mm，对应的扳手操作空间需要预留到22mm以上，同时要考虑螺钉拧入后的螺纹旋合深度，一般要求螺纹旋入长度不小于螺钉公称直径的1.2倍，才能保证足够的锁紧力，避免设备运转过程中螺钉出现松动脱落。在做整机结构设计时，选用这款螺钉可以直接调用模型完成装配，不需要重新绘制紧固件模型，能大幅提升结构设计的效率，同时模型的尺寸完全符合标准，后续出工程图、采购标准件的时候也不会出现尺寸不匹配的问题。

　　实际选型使用时，还要根据被固定部件的受力情况选择合适的长度和规格，比如传递扭矩较大的轴毂配合位置，要选择公称直径更大的螺钉，必要时可以沿周向均匀布置多颗紧定螺钉，提升锁紧的可靠性；如果是用于固定薄壁件的位置，要控制螺钉的拧紧扭矩，避免顶紧力过大导致薄壁件出现变形。这款螺钉的模型还做了iPart参数化配置，切换不同规格时只需要在参数表中选择对应的公称直径和长度，模型就能自动更新到对应尺寸，不需要逐个规格单独建模，对于系列化产品的设计工作来说，能减少大量重复的建模工作量，设计人员可以把更多精力放在核心结构的优化上，而不是耗费在标准件的重复绘制上。
