伺服传动机构金属防护封盖三维设计

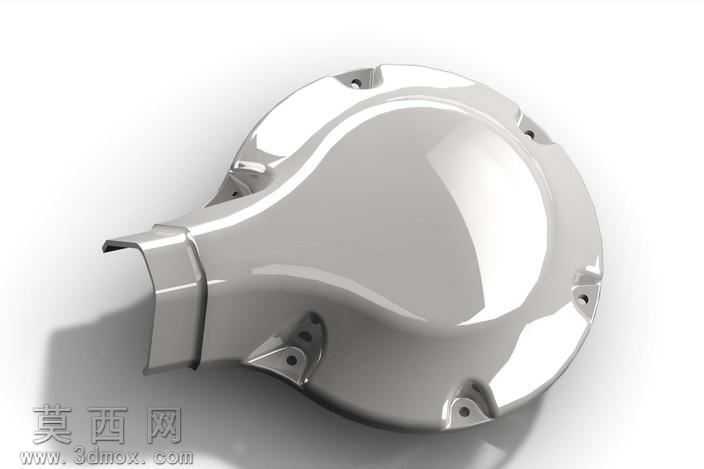

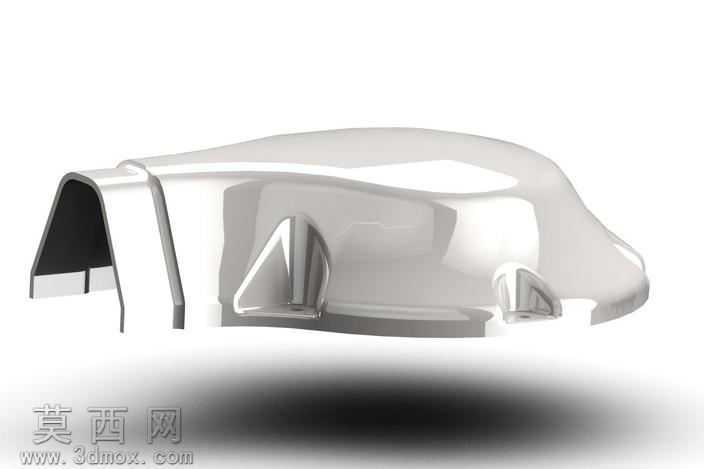

本作品为伺服传动系统配套的防护封盖三维设计，整体采用一体化曲面建模思路完成结构搭建。建模阶段首先基于伺服机构的安装基准面绘制轮廓草图，通过多段样条曲线拟合封盖的外沿流线造型，针对封盖与伺服主体贴合的安装位，精准绘制了六处带沉孔的安装凸台结构，每处凸台都做了圆角过渡处理，避免应力集中问题。封盖侧面预留的走线缺口采用斜切式结构设计，既满足线缆穿出的使用需求，又保证了缺口边缘的结构强度，不会因长期震动出现开裂问题。曲面构建完成后通过加厚命令生成实体结构，整体壁厚保持均匀一致，适配注塑或钣金冲压的加工工艺要求。材质渲染阶段选用亮面镀铬金属材质，调整材质的反射率与粗糙度参数，模拟真实金属封盖的高光质感，同时在封盖表面添加了细微的磨砂纹理层，避免渲染效果过于塑料化，场景布光采用三点布光法，主光源从侧上方投射打出封盖的主体轮廓，辅助光源补全暗部细节，背光源勾勒封盖的边缘轮廓，最终呈现出的渲染图清晰展现了封盖的曲面流畅度与结构细节。结构设计上充分考虑了伺服机构运转时的防护需求，封盖的内腔轮廓完全避让内部齿轮、轴承等传动部件，安装后与伺服主体贴合紧密，可有效阻挡灰尘、碎屑进入传动腔内部，同时曲面造型可引导运转时产生的热量沿表面快速散出，兼顾防护与散热的双重功能。建模过程中对所有安装孔位的位置、凸台的高度、壁厚的数值都做了参数化关联，后续可根据不同规格的伺服产品快速调整尺寸参数，大幅提升同系列产品的设计效率，封盖的所有转角位置都做了不同半径的圆角处理，既消除了锐边带来的安全隐患，也优化了加工时的脱模流程，降低生产环节的不良率。
