符合DIN69871标准的SK40ER25数控刀柄

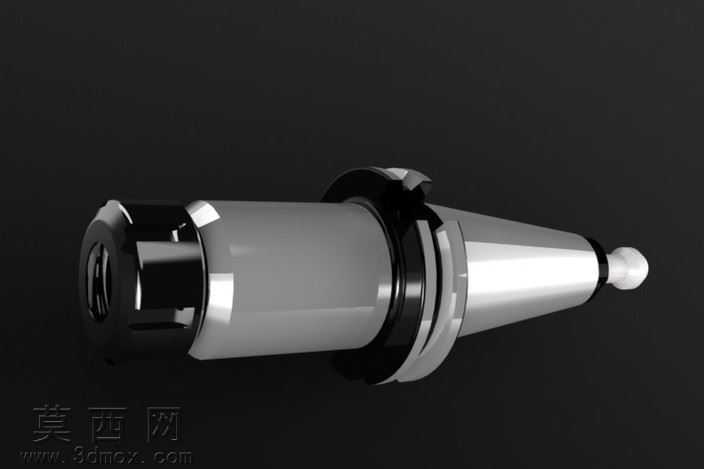

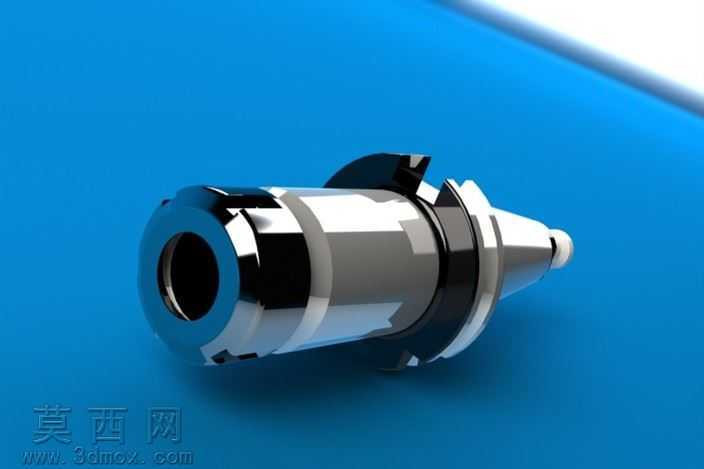

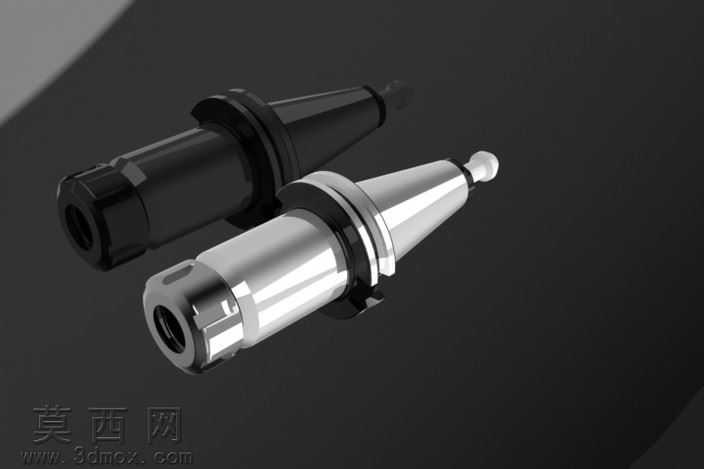

本作品为符合DIN69871标准的SK40-100-ER25数控刀柄三维建模作品，建模过程严格遵循工业标准尺寸规范，完整还原了该型号刀柄的全部结构细节。建模阶段首先依据DIN69871标准中SK40锥柄的参数要求，精准绘制锥面轮廓，保证锥度、大端直径、锥面长度等核心尺寸与标准完全一致，确保刀柄与机床主轴的配合精度。随后依次构建刀柄的法兰定位部分、ER夹头装配腔、锁紧螺母配合结构、拉钉连接端等功能区域，每一处结构的倒角、退刀槽、密封槽等细节都按照实际工业产品的加工工艺进行还原，没有遗漏任何装配与功能相关的结构特征。材质渲染阶段针对刀柄不同部位的实际材质特性进行区分设置，锥柄与主体金属部分采用高光亮铬金属材质，调整反射率与粗糙度参数还原硬质合金钢经精磨后的金属光泽与细腻质感，锁紧螺母部分做了细微的表面纹理区分，模拟发黑处理的表面质感，让不同部件的材质差异清晰可辨，整体渲染效果贴近真实工业产品的视觉表现。结构设计上完整呈现了ER刀柄的工作原理结构，内部的夹头安装位、螺母锁紧行程、锥面定位结构都做了可装配的适配设计，能够直观展示刀柄与ER夹头、刀具、机床主轴的装配关系，可用于数控加工教学、机床附件选型展示、装配工艺演示等场景。建模过程中对各部件的配合公差做了合理的三维预留，还原了实际产品中过盈配合、间隙配合的不同结构要求，让模型不仅具备外观展示性，也具备结构参考价值，能够帮助使用者清晰理解该类型数控刀柄的构造逻辑与工作机制。
