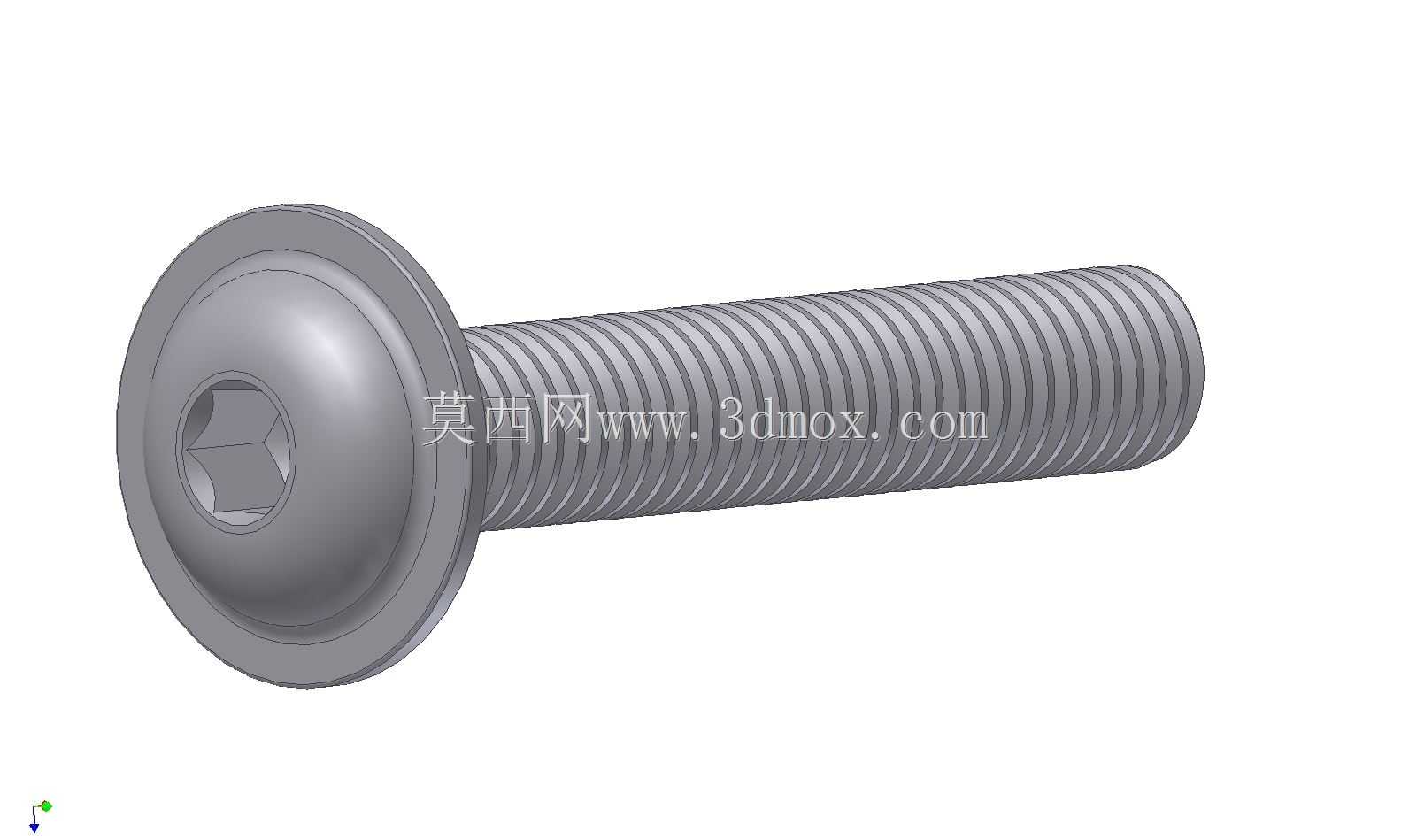

内六角带法兰盘圆头M5规格紧固件

　　这类带法兰盘的内六角盘头螺栓，在薄板类设备装配场景里的适配性远高于普通圆柱头内六角螺钉，日常做自动化线体护板安装、小型电控箱壳体拼接、3D打印设备外罩固定的时候，不用额外加装平垫圈就能靠自身的法兰盘面分散锁紧压力，避免薄钣金件被螺栓头压出凹陷甚至压穿基材，尤其是0.8到1.5mm厚度的冷轧钢板、铝合金型材封板这类低刚度被连接件，法兰盘的大接触面能把锁紧应力均匀扩散到更大的接触区域，不会出现局部应力集中导致的板面变形。从结构设计逻辑来看，盘头的圆弧过渡造型没有尖锐棱角，在设备外露面安装时不会剐蹭操作人员衣物或者管线，也不容易积留灰尘切削液，在食品加工输送线、医疗检测设备这类对外露件安全间隙、卫生清洁度有要求的场景里，

　　这种圆弧头型的优势非常明显，不会像沉头螺钉那样需要在板材上加工沉孔，减少了钣金加工的工序成本，也避免沉孔加工偏差导致的螺钉头凹陷或者突出板面的问题。内六角的驱动槽设计，能适配标准内六角扳手施加更大的锁紧扭矩，相比十字槽或者一字槽的盘头螺钉，不容易出现拧花滑牙的问题，在需要反复拆装维护的设备检修位置，比如设备侧盖、观察窗的固定点位，这种驱动结构的耐用性更强，多次拆装也不会损坏槽型。规格上M5x30的尺寸，对应的是公称直径5mm，螺杆有效长度30mm，法兰盘的外径大概在11mm左右，安装时需要注意被连接件的通孔直径建议开5.2到5.5mm，法兰面的覆盖半径要避开板材上的开孔边缘、折弯边的最小距离，

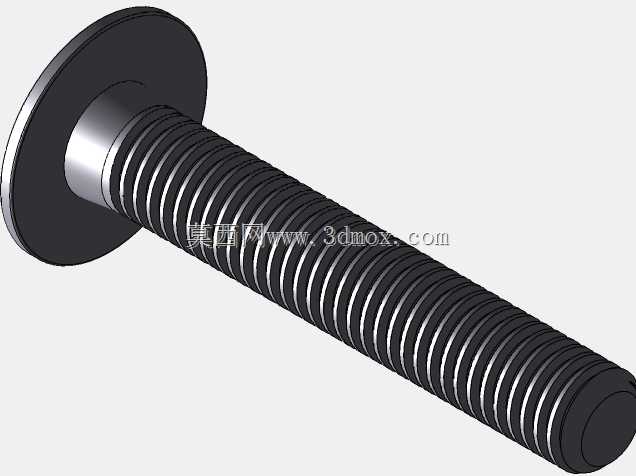

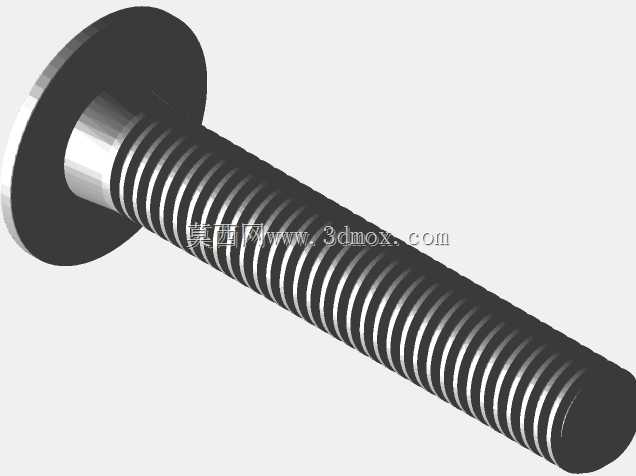

　　通常法兰盘外沿距离折弯边的最小安全距离要留到2mm以上，避免锁紧时法兰盘压在折弯R角上导致锁紧不实、连接松动。螺杆部分的全螺纹设计，在不同厚度叠层的连接件装配时不用特意匹配光杆长度，只要总夹紧厚度在3到25mm区间内都能可靠锁紧，不用像半螺纹螺栓那样担心螺纹段长度不够导致无法压紧，在多件叠装的治具、夹具装配场景里，全螺纹的适配灵活性更高。做三维建模的时候，要注意头部内六角槽的深度公差，还有法兰盘和螺杆衔接处的退刀槽结构，实际加工时这个位置的圆角过渡能减少应力集中，避免螺栓在承受冲击载荷的时候从头杆结合处断裂，在振动工况下使用时，配合对应的防松垫圈或者螺纹胶，能达到更可靠的连接效果，比如小型振动给料器、便携式电动工具的外壳连接，

　　这种带法兰的螺栓比普通螺栓的防松表现更好，因为更大的接触摩擦力能抵消一部分振动带来的螺纹副松动趋势。另外这种螺栓的头部高度比普通圆柱头内六角螺栓更低，在安装空间局促、头部不能突出过高的场景里，比如设备内部走线槽旁边的固定点、狭小腔体内的连接件固定，低轮廓的盘头不会和相邻的线束、管路产生干涉，设计时做安装空间校核，只需要预留出扳手的操作空间即可，头部的占用高度比同规格圆柱头螺栓低30%左右，能有效压缩设备的整体装配空间。
