DIN915标准M6x12内六角圆柱端紧定螺钉

　　在各类机械装配场景里，这类圆柱端内六角紧定螺钉的使用频率远超普通外六角紧固件，尤其是在需要固定轴套、齿轮、凸轮这类回转类零件的工况下，它的结构优势体现得格外明显。不同于普通螺栓需要穿过两个工件的通孔配合螺母锁紧，紧定螺钉是直接拧入被连接件的螺纹孔内，依靠末端顶住另一零件的表面或者顶入对应的凹坑，来实现两个零件的相对位置固定，不会在工件外侧露出多余的连接结构，能让装配后的设备外观更规整，也避免了突出的螺栓头剐蹭周边管线或者操作人员的风险。

　　这款M6规格的紧定螺钉，公称直径6mm，螺杆长度12mm，完全遵循DIN915标准的尺寸公差要求，螺纹部分采用粗牙普通螺纹，螺距1mm，适配绝大多数常规M6螺纹底孔的加工要求，不需要专门定制特殊规格的丝锥就能完成内螺纹加工，能大幅降低车间加工的刀具成本。圆柱端的设计是这款螺钉的核心特点，相比平端紧定螺钉，圆柱端的接触面积更大，顶紧时不会在被顶持的零件表面压出明显的凹痕，适合需要经常调整零件位置的装配场景，反复松紧也不会破坏零件的定位基准面；相比锥端紧定螺钉，它不需要在被顶持的零件表面加工对应的定位锥坑，对零件的预加工要求更低，哪怕是光轴表面也能实现可靠顶紧，不会出现锥端打滑导致的零件移位问题。

　　从设计思路来看，整个螺钉的外形没有多余的结构，通体为回转体结构，外表面除了内六角驱动孔和外螺纹之外没有其他复杂特征，非常适合采用冷镦工艺批量生产，生产效率高，材料利用率也能达到90%以上，能有效控制大批量采购的成本。内六角驱动孔设置在螺钉的一端，采用标准的内六角对边尺寸，适配常规的内六角扳手，拧紧时可以施加足够的锁紧力矩，不会像一字槽或者十字槽那样容易出现滑牙问题，哪怕是在空间狭小的装配位置，只要能伸入内六角扳手就能完成拧紧操作，不需要预留太大的扳手活动空间，这也是它在紧凑结构的设备里被大量使用的重要原因。

　　在实际安装使用时，需要注意几个边界条件：首先是被拧入的螺纹孔深度，因为螺钉长度为12mm，螺纹孔的有效螺纹深度至少要达到10mm以上，才能保证螺钉完全拧入后圆柱端能伸出足够的长度顶持对面的零件，避免出现螺纹孔深度不够导致螺钉无法拧到位、顶紧力不足的问题；其次是被顶持零件的硬度，如果被顶持的零件硬度高于螺钉本身的硬度，长期受交变载荷的情况下圆柱端容易出现变形，导致顶紧力下降，这种场景下需要对螺钉末端进行热处理硬化，或者在被顶持零件表面加工对应的定位凹坑，配合圆柱端实现更可靠的定位；另外在有振动的工况下使用时，需要在螺纹部分涂抹少量螺纹锁固胶，避免设备运行过程中的振动导致螺钉松动回退，造成零件移位引发设备故障。

　　这类紧定螺钉的应用场景覆盖了几乎所有机械制造领域，从小型的精密仪器、传动模组，到大型的工程机械、输送设备，只要涉及到轴类零件和轮毂类零件的周向和轴向固定，都能看到它的身影。比如在流水线输送辊的装配中，它被用来把辊筒固定在驱动轴上，不需要在轴上加工键槽，就能传递足够的扭矩，装配和拆卸都非常方便，后期维护更换辊筒时不需要拆卸整个轴系，只需要拧松紧定螺钉就能抽出辊筒，大幅缩短了设备停机维护的时间。在小型减速机的齿轮装配中，它被用来固定齿轮在轴上的轴向位置，相比轴用挡圈，它能承受更大的轴向推力，不会因为轴向载荷过大出现挡圈脱落的问题，而且可以根据装配需要灵活调整齿轮的轴向位置，调整到合适位置后直接拧紧就能完成固定，不需要额外加工挡圈槽，减少了轴类零件的加工工序。

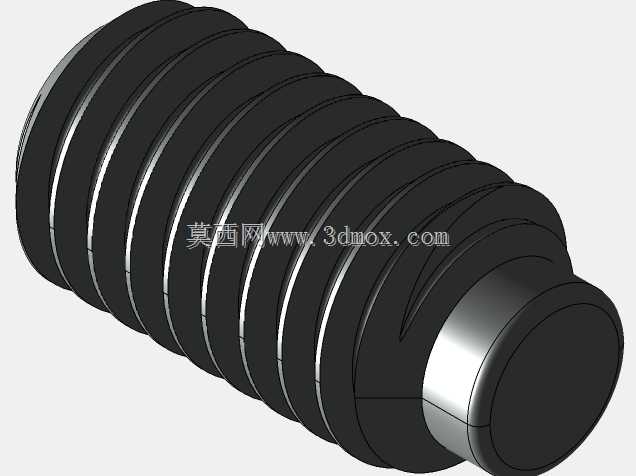

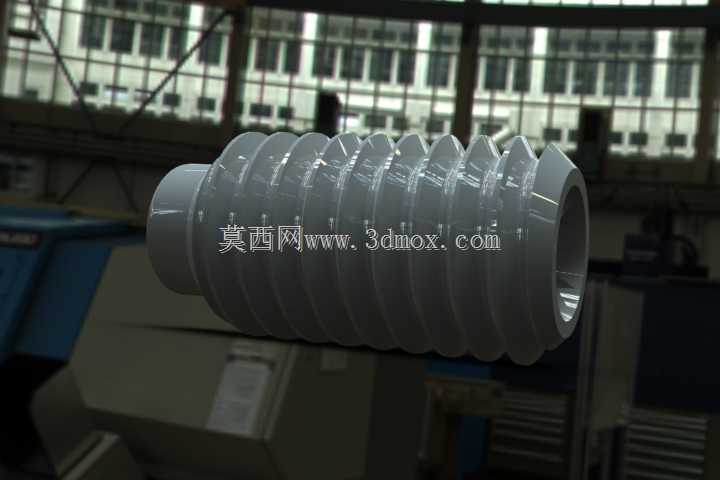

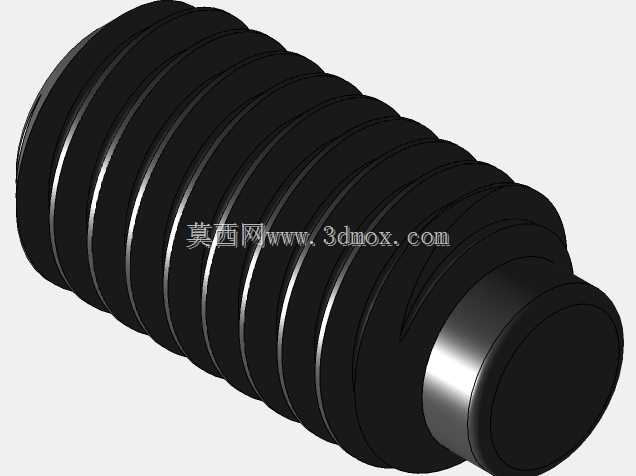

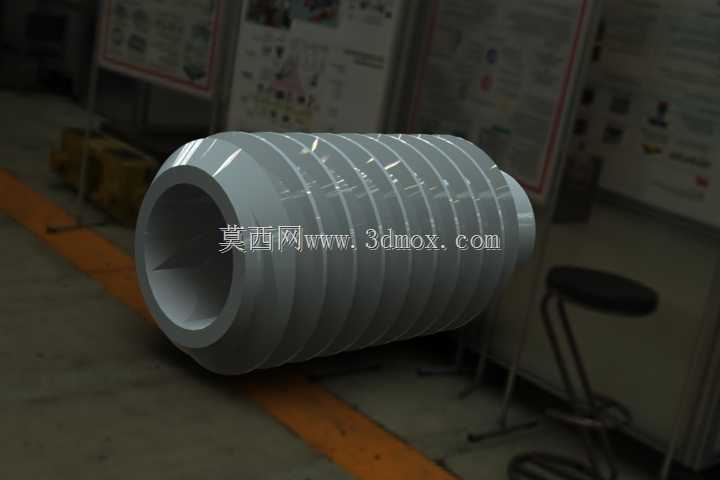

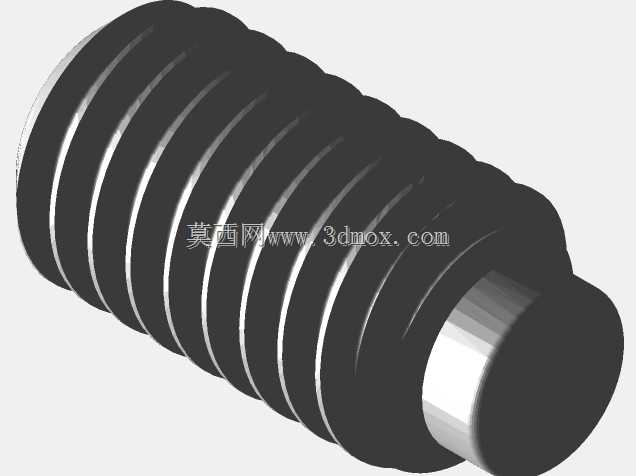

　　从建模角度来说，这个零件的建模逻辑非常清晰，先绘制螺钉的外轮廓回转体，通过旋转命令生成整体基体，然后在外圆柱面上绘制螺纹牙型，通过螺旋扫描命令生成完整的外螺纹特征，最后在螺钉的一端切除出标准尺寸的内六角孔，倒上工艺要求的倒角就完成了整个模型的构建。建模过程中需要注意螺纹的收尾结构，实际生产中螺钉的螺纹末端都有不完整的收尾螺纹段，建模时不能把螺纹做成从头到尾完整的牙型，要还原真实的螺纹收尾结构，这样生成的工程图或者用于装配仿真时才更符合实际情况，不会出现装配干涉的误判。另外内六角孔的深度也要符合标准要求，不能太浅导致扳手无法插入足够深度，也不能太深导致螺钉的壁厚不足，拧紧时出现头部开裂的问题。
