M8规格开槽自攻螺套结构设计

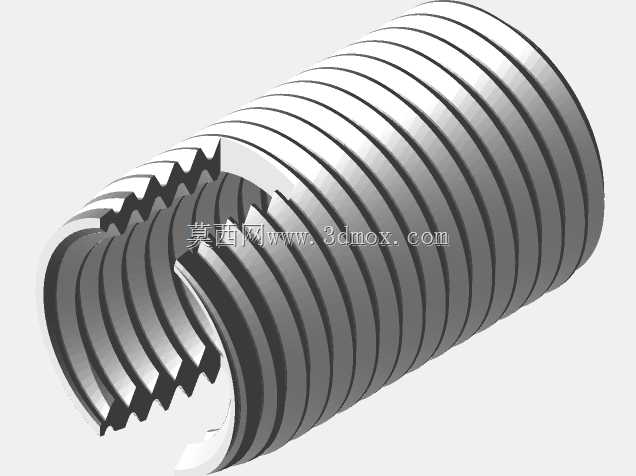

　　在轻合金壳体、工程塑料构件这类低强度基材的螺纹连接场景中，普通内螺纹往往存在咬合不足、反复拆装后滑牙、螺纹牙型剪切失效的问题，这款M8规格的开槽式螺套，就是针对这类工况设计的内嵌式螺纹强化构件。从结构设计逻辑来看，该螺套采用整体开槽的自攻式结构，外壁带有连续的切削型螺纹牙，内壁为标准M8公制内螺纹，整体长度15mm，安装时无需提前预制精密内螺纹，可直接通过配套工具将其旋入基材上预先钻好的适配底孔中，外壁的切削刃会在旋入过程中在基材内壁攻出匹配的螺纹，同时开槽结构能提供适度的径向收缩余量，让螺套与基材紧密咬合，不会出现松脱转动的问题。

　　从实际应用场景出发，这类螺套常被用在新能源汽车铝制电池包壳体、消费电子铝合金中框、工业设备塑料面板、压铸铝合金阀体这类需要频繁拆装螺纹连接的部位，比如在通讯设备的压铸铝机箱上，面板固定螺钉需要反复拆装维护，直接在铝基材上加工螺纹，往往拆装3-5次就会出现牙型磨损滑牙的问题，嵌入该款螺套后，内螺纹的接触强度提升3倍以上，反复拆装数十次也不会出现螺纹失效的情况。另外在老旧设备的螺纹修复场景中，当原有内螺纹出现滑牙、乱扣、腐蚀缺损时，不需要对整个构件进行更换，只需将损坏的螺纹孔扩钻到适配尺寸，旋入该款螺套，就能重新获得标准规格的M8内螺纹，大幅降低设备维修的成本与停机时间。

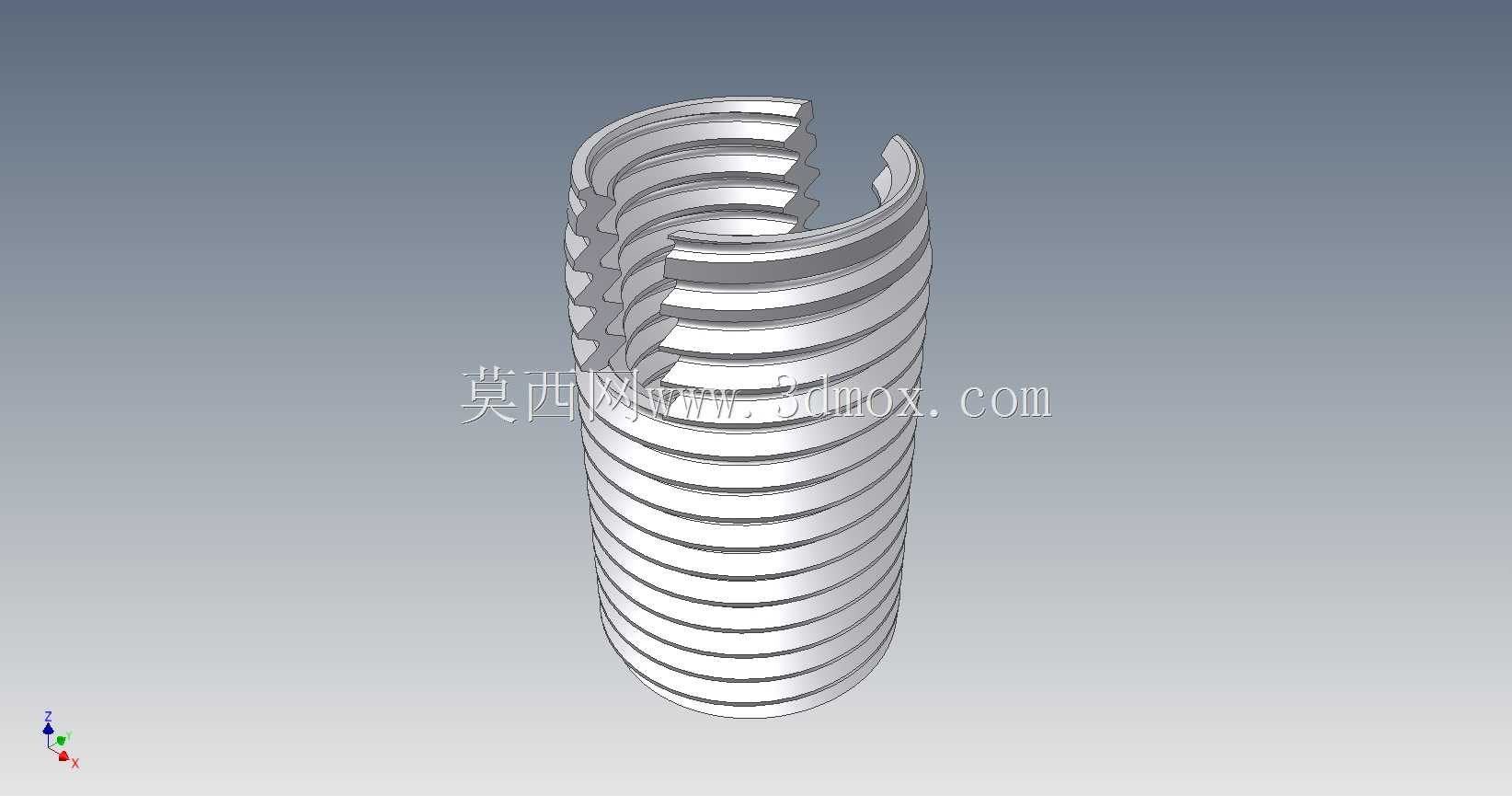

　　在设计细节上，螺套的开槽采用对称三槽结构？不对，从模型结构来看是单条通长开槽配合端部导向切口，端部做了锥形导入角，旋入时可以自动对中底孔，不会出现偏斜攻丝的问题。外壁的螺纹牙型经过优化，牙顶带有微小的切削倒角，旋入时切削阻力更小，不会出现基材碎屑卡滞的问题，同时牙侧的咬合面设计有微小的防滑齿纹，旋入到位后能与基材形成过盈配合，承受振动载荷时不会出现反向松脱。内壁的标准M8螺纹精度达到6H级，能与标准外螺纹螺钉实现完美配合，螺纹的接触应力分布均匀，不会出现局部应力集中导致的牙型变形。

　　从安装边界尺寸来看，该螺套的外径适配的底孔直径为10mm，安装后螺套的端面与基材表面齐平，不会突出构件表面影响装配平面度，内壁螺纹的有效啮合长度为12mm，能满足8.8级强度M8螺钉的锁紧力要求，可承受的最大轴向拉力超过20kN，完全覆盖常规工业连接的载荷需求。在建模过程中，需要重点关注外壁螺纹的螺旋升角与切削刃的角度匹配，开槽的宽度要控制在0.8-1mm之间，既要保证旋入时的径向收缩量，又不能因为开槽过宽导致内螺纹的牙型连续性受损，端部的导入锥角设计为15度，既能保证导入顺畅，又不会减少有效螺纹的啮合长度。另外在做装配仿真时，需要验证螺套旋入过程中的径向应力分布，避免开槽根部出现应力集中导致的螺套开裂问题，同时要校核螺套与基材的接触压强，确保在最大锁紧力下基材不会出现压溃变形。

　　在不同的应用场景中，该螺套的材质选择也有对应的设计调整，比如用于铝合金基材时多采用303不锈钢材质，兼顾强度与切削性能；用于工程塑料基材时可采用黄铜材质，降低对塑料基材的切削损伤；用于有防腐要求的户外设备时，可选用316不锈钢材质提升耐盐雾腐蚀性能。不管选用哪种材质，螺套的外形尺寸与螺纹参数都保持统一，保证安装工具的通用性，不需要针对不同材质准备专用的安装工装，降低现场装配的工具成本。在做三维装配设计时，需要在基材的孔位设计中预留出螺套的安装空间，底孔的深度要比螺套长度多2mm以上，避免旋入时底部出现顶死的问题，同时要在孔口位置设计0.5mm的倒角，方便螺套导入时的对中定位。
