DIN912标准M5规格内六角圆柱头螺钉

　　日常做设备结构设计时，这类内六角圆柱头螺钉是BOM表里出现频率最高的紧固件之一，从小型自动化模组的滑台安装，到食品加工设备的护板固定，再到户外不锈钢柜体的拼接，只要涉及可拆卸的金属结构连接，基本都能看到它的身影。不同于外六角螺栓需要预留足够的扳手回转空间，圆柱头内六角的结构只需要在内六角孔中插入对应规格的六角匙即可完成拧紧操作，在安装空间局促的腔体内部、沉孔安装场景下，这种结构的操作优势格外明显，很多需要把螺钉头完全埋入工件表面的设计，都会优先选用这类头型的螺钉，避免螺钉头突出带来的干涉、刮蹭问题。

　　这次建模的这款螺钉对应DIN912标准，公称直径M5，公称长度20mm，材质为A2级不锈钢，也就是日常所说的304不锈钢，本身具备不错的防锈能力，在潮湿工况、普通户外环境、食品接触类设备中使用时，不需要额外做表面镀锌、镀镍处理，就能满足基础的防腐蚀要求，不会像普通碳钢螺钉那样容易出现锈迹污染工件、锈死无法拆卸的问题。从设计细节来看，螺钉头部的圆柱外径、头部高度都严格贴合标准公差要求，内六角孔的对边尺寸、深度也匹配标准M5内六角扳手的插入深度，不会出现扳手插不到位导致拧圆角的问题；杆部的螺纹为普通粗牙螺纹，螺距0.8mm，螺纹收尾的退刀结构做了平滑过渡，既不会在拧入螺纹孔时出现卡滞，也能避免螺纹收尾处的应力集中导致的杆部断裂问题。

　　做结构选型时要注意，这款螺钉的20mm长度是指从头部支撑面到螺杆末端的总长度，不包含头部厚度，设计沉孔深度时要把头部厚度算入安装边界，保证螺钉拧紧后头部完全沉入工件表面以下；如果是穿通孔安装，要注意通孔直径推荐取5.3-5.5mm，间隙过小会导致螺杆穿入困难，间隙过大则会影响连接的同轴度。螺纹旋合长度方面，搭配钢件内螺纹时推荐旋合深度不小于5mm，也就是不小于1倍公称直径，搭配铝合金、塑料等软质材质内螺纹时，旋合深度要提升到8-10mm，避免螺纹滑牙失效。

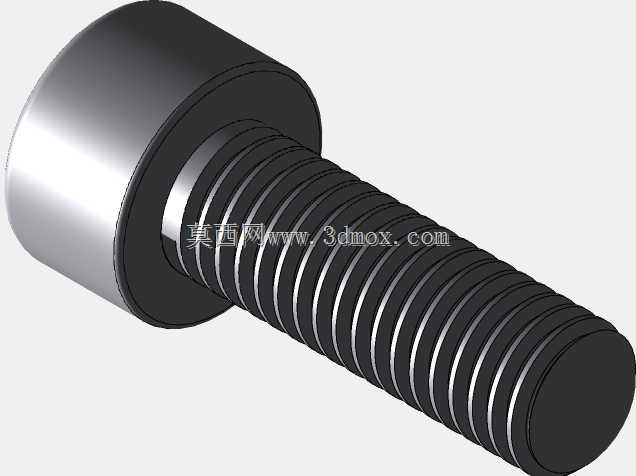

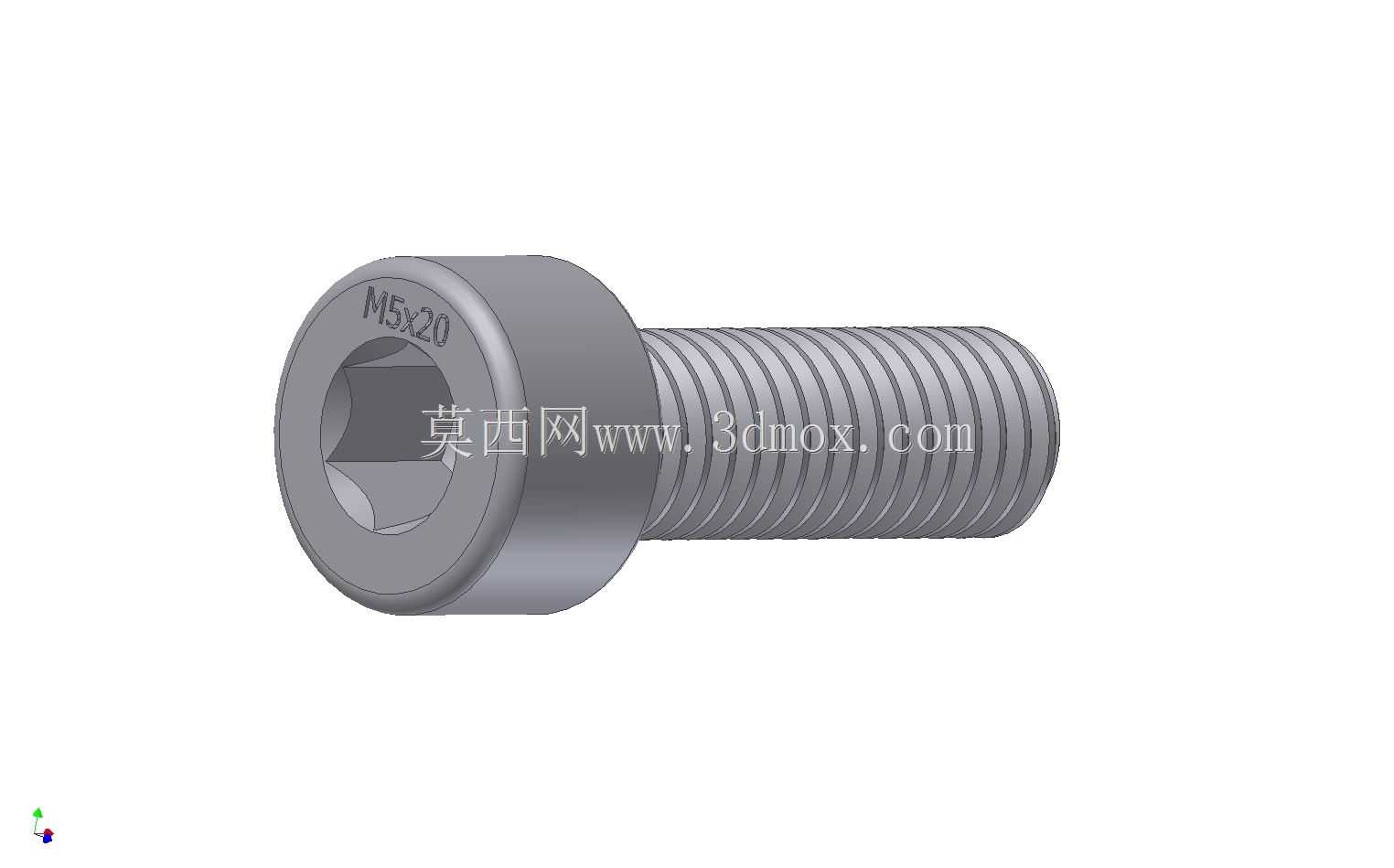

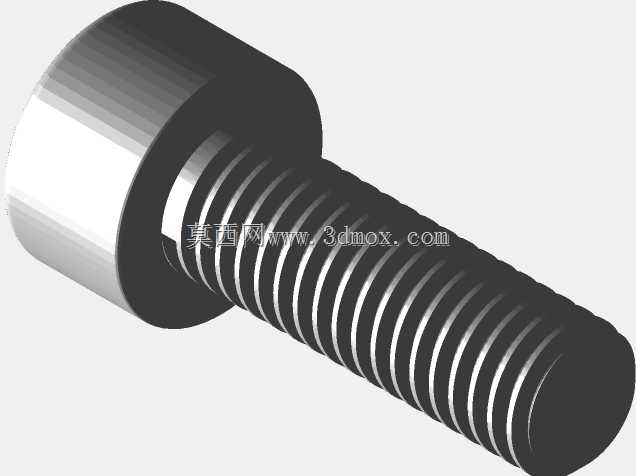

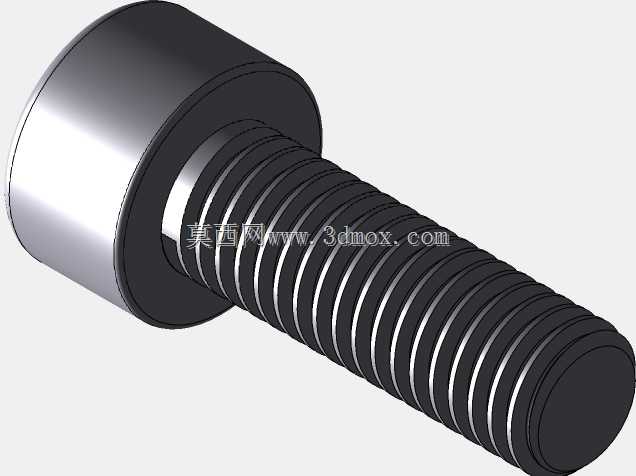

　　建模过程中，螺纹部分没有采用简化的贴图示意，而是还原了真实的牙型轮廓，不管是做装配干涉检查，还是做设备的渲染出图，都能直接使用，不需要额外调整螺纹细节；头部端面的规格标识也做了还原，和实际量产螺钉的端面标记一致，做装配工艺模拟时可以清晰识别螺钉规格，避免装配过程中出现错装。实际装配时要注意，A2不锈钢螺钉的拧紧扭矩不能超过对应强度等级的上限，M5规格的A2-70级内六角螺钉推荐拧紧扭矩在5-6N·m左右，扭矩过大容易导致内六角孔滑棱、螺纹滑牙，甚至杆部断裂，尤其是在不锈钢螺纹副连接时，建议涂抹少量防卡剂，避免长时间受力后出现螺纹咬死无法拆卸的问题。

　　这类螺钉的应用场景覆盖极广，小到电子设备的外壳固定，大到中型设备的机架拼接，只要是对安装空间、防锈能力有要求的可拆卸连接场景，都能适配，相比十字槽盘头螺钉，它的头部受力面积更大，拧紧时可以承受更大的扭矩，连接可靠性更高，也不容易出现槽口拧花的问题，是结构设计中最通用的紧固件选项之一。
