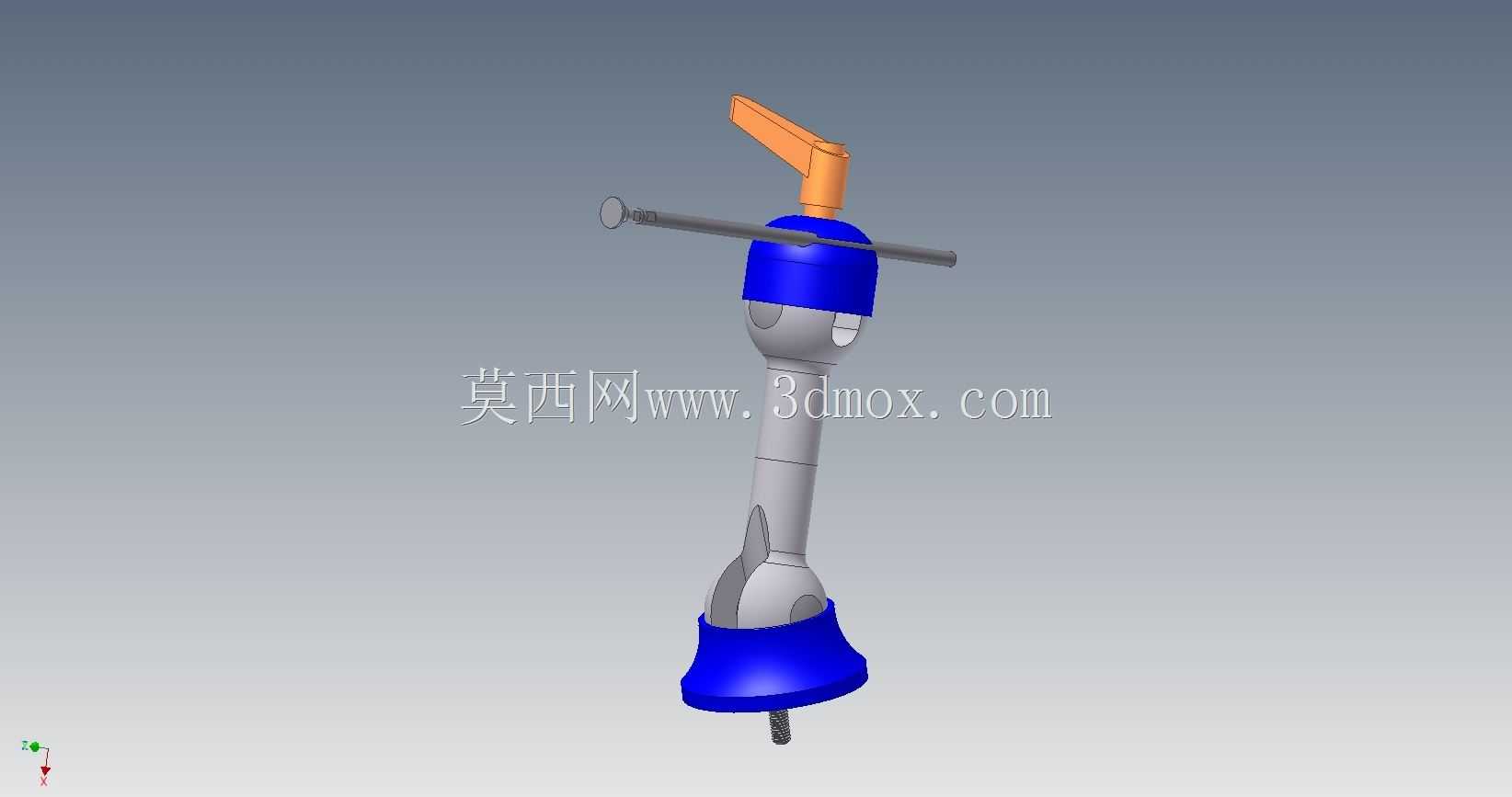

该可调支撑构件的设计初衷,是解决小载荷工况下需要频繁调整支撑角度、同时快速锁止定位的场景需求,常见于小型工装夹具的辅助支撑、轻型检测设备的姿态调整支座、实验室小型试验台的角度固定单元,也可用于非标自动化设备中需要微调工位角度的承载部位,相比固定式支撑座,它不需要额外搭配角度垫块就能完成多自由度的姿态调整,调整到位后通过顶部的扳动式手柄就能完成锁止,不需要额外使用扳手等工具拧紧紧固件,操作效率更高。从结构组成来看,构件分为底部安装基座、中间支撑杆体、顶部铰接球头、锁止驱动手柄、横向穿置的锁止压杆几个核心部分,底部的钟形基座带有中心伸出的螺纹安装杆,可直接拧入设备安装面的预制螺纹孔中完成固定,基座与杆体的衔接处采用球铰结构,
允许杆体在一定锥角范围内做任意方向的倾斜调整,调整范围覆盖常规工装需要的±15°倾角区间,足够应对绝大多数现场微调需求。中间的杆体采用变径设计,下段直径更大以保证整体抗弯刚度,上段直径收窄以适配顶部的铰接锁紧结构,杆体内部预留了锁止件的运动通道,当顶部的橙色扳动手柄向下扳动时,会驱动内部的楔形压块产生轴向位移,挤压横向穿置的金属压杆,压杆两端同步施压,将上下两处球铰的配合面压紧,依靠接触面的静摩擦力完成整个机构的角度锁止,锁止后可承受不超过500N的径向载荷以及200N的轴向载荷,满足轻型支撑的承载要求。设计过程中重点考量了锁止的可靠性与操作的便捷性平衡,扳动手柄的力臂长度经过反复校核,
保证操作人员仅用单手握持扳动就能达到足够的锁止正压力,不会出现锁止后打滑移位的问题,同时手柄的扳动行程控制在90°范围内,扳动到垂直位置即为完全锁止,扳动到水平位置即为完全松开,状态辨识度高,不需要操作人员反复确认锁止程度。横向穿置的压杆两端做了圆弧过渡处理,避免在锁止过程中对球铰配合面造成压痕损伤,延长构件的反复调整使用寿命,球铰的配合面采用小间隙配合,未锁止状态下转动阻尼适中,既不会因为间隙过大出现调整时的旷量,也不会因为阻尼过大导致调整费力。安装边界方面,底部安装螺纹采用常规公制粗牙规格,适配大多数设备安装面的通用螺纹孔,不需要额外加工特殊规格的安装位,构件整体收拢状态下的总高度控制在200mm以内,最大外径不超过60mm,
占用安装空间小,适合在布局紧凑的工装或设备中使用,顶部的球头座预留了标准安装接口,可根据实际使用需求加装不同规格的支撑头、压块或者载物平板,拓展使用场景。在实际应用中,这类支撑机构常被布置在工装的辅助支撑点位,当工件装夹到位后,调整支撑头的角度贴合工件表面,扳动手柄锁止即可分担工件的装夹受力,避免工件加工过程中出现振颤,也可用于小型视觉检测相机的安装支架,调整相机拍摄角度后快速锁止,相比传统的螺栓锁紧式支架,调整效率提升明显,且长期使用不会因为螺栓松动出现角度偏移。结构设计上没有采用复杂的非标零件,所有铰接部位的销轴、压杆都采用标准圆钢加工,球铰部分的配合面采用常规的车削加工即可达到要求的配合精度,加工成本低,后期维护时仅需要定期在球铰配合面涂抹少量润滑脂,就能保证调整动作的顺畅,不需要复杂的维护操作。
