外螺纹软管直通黄铜气动接头

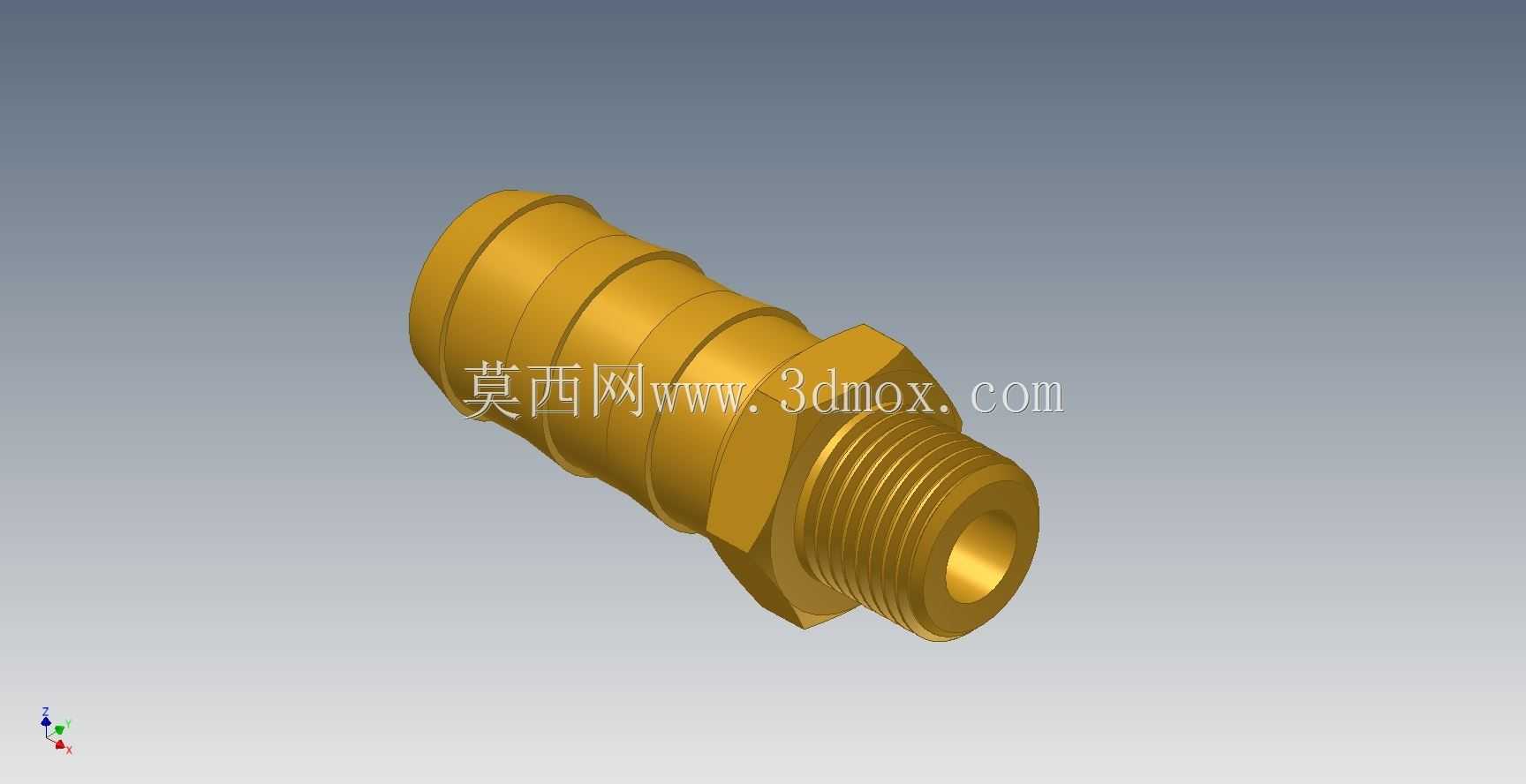

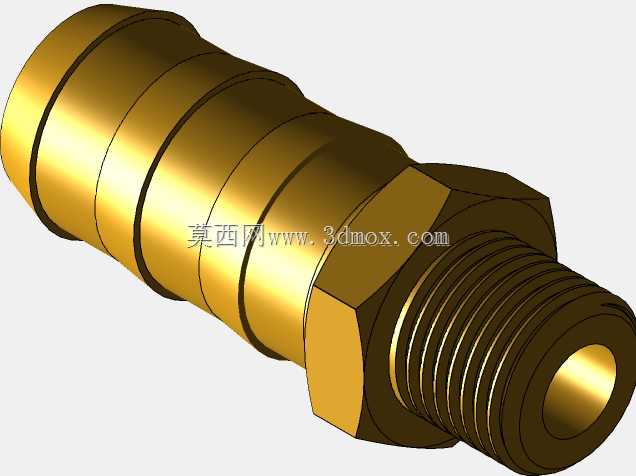

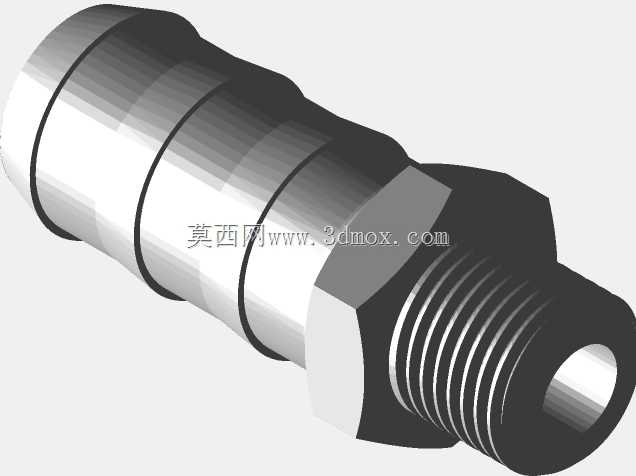

　　在气动系统、低压流体输送、小型液压回路的现场布管作业里，这类带外螺纹端与软管插装端的直通黄铜接头是最常见的管路转接元件之一，日常多见于车间气路支路搭建、小型设备冷却水路连接、低压气动工具的气源接驳场景，承担硬质螺纹接口与柔性软管之间的过渡连通作用，避免不同接口形式的管路无法直接对接的问题。从结构设计来看，接头整体采用铅黄铜棒料一体车削加工成型，没有拼接焊缝或组装缝隙，材质本身的耐锈蚀性与切削加工性能适配这类小尺寸接头的批量生产需求，同时黄铜的塑性特性在螺纹旋合时能产生微小的形变填充，提升螺纹连接的密封可靠性，不需要额外加装过多密封填料就能满足低压工况的密封要求。接头一端为标准G1/8外圆柱管螺纹，螺纹段长度控制在合理范围，

　　既保证旋入对应内螺纹接口后有足够的啮合牙数承受管路内压，又不会因为螺纹过长导致旋入过量顶坏对接端口的内部结构，螺纹末端加工有六角扳拧台，对边尺寸符合常规手动扳手的夹持规格，现场安装时不需要定制专用工具，用普通开口扳手就能完成紧固作业，扳拧台的棱角做了微小倒钝处理，避免安装时划伤操作人员手部，也减少镀层磕碰脱落的概率。另一端为软管插装段，外壁加工有多道环形倒刺结构，倒刺的倾斜方向朝向接头本体，当柔性软管套入插装段后，倒刺会嵌入软管内壁，在管路内部带压时，软管受内压膨胀会进一步贴紧倒刺结构，压力越高防脱效果越明显，不需要额外加装喉箍就能满足常规低压工况的防拉脱需求，插装段的最前端做了圆弧导向倒角，套入软管时不会割伤软管内壁，

　　减少软管安装时的破损概率，延长配套软管的使用寿命。从安装边界来看，这类接头的整体外径控制在较小范围，相邻管路布置时不需要预留过大的安装间距，在密集布管的阀岛、小型设备内部气路布局场景里，不会因为接头体积过大出现相邻部件干涉的问题，接头的通径尺寸与G1/8螺纹的通流能力匹配，不会出现通径缩口导致的流阻过大问题，保证气路或水路输送时的压力损失控制在合理区间。在实际选型应用时，需要注意插装端适配的软管内径尺寸，过松的配合会导致密封失效脱管，过紧则会增加安装难度甚至撑裂软管端部，同时这类黄铜接头适配的工作介质为压缩空气、常温清水、无腐蚀性的低压流体，不适用于强酸强碱、高温蒸汽类的输送场景，避免黄铜材质被腐蚀或者高温软化导致结构失效。

　　建模过程中需要重点保证螺纹牙型的尺寸精度、倒刺段的外径公差、六角扳拧台的对边尺寸对称度，这些尺寸直接影响接头的实际安装适配性，若螺纹中径偏差过大，会出现旋合过松泄漏或者过紧无法拧入的问题，倒刺外径过小则会导致软管连接后拉脱力不足，通径部分的同轴度需要控制在合理公差范围内，避免流体经过时产生不必要的紊流，额外增加管路的压力损耗。
