M10x30六角法兰面螺栓结构设计

　　在各类机械设备的装配环节，法兰面螺栓的应用覆盖了从通用设备机架拼接、汽车底盘部件紧固到工业自动化模组定位锁紧的多个场景，这类带法兰支承面的六角螺栓，相比普通外六角螺栓，自带的法兰盘结构能够在锁紧时增大与被连接件表面的接触面积，分散锁紧压力，避免被连接件表面出现压痕损伤，同时在一定程度上具备防松的辅助效果，尤其适合被连接件表面为冲压薄板、铝合金型材或者表面涂覆层较薄的装配场景，不需要额外加装平垫圈就能满足装配的压力分布要求，减少装配过程中的零件清点、选配环节，提升产线装配的效率。

　　这款M10规格的法兰面螺栓，公称长度30mm，螺纹规格适配常规M10的内螺纹孔，设计过程中严格遵循DIN6921标准的尺寸边界要求，六角头的对边尺寸、对角尺寸都符合标准紧固件的工装适配范围，能够直接匹配常规规格的套筒、开口扳手等通用装配工具，不需要定制专用的锁紧工装，适配绝大多数装配工位的现有工具条件。法兰盘的外径尺寸经过核算，在M10螺纹规格下，法兰面的有效接触面积是普通六角头支承面的2.3倍左右，当按照标准扭矩锁紧时，法兰面传递到被连接件表面的压应力能够控制在常用铝合金、Q235钢板的许用压应力范围内，即使是厚度1.5mm的冷轧钢板装配场景，也不会出现锁紧后板材凹陷、涂层脱落的问题。

　　螺栓的杆部设计上，螺纹段长度适配30mm公称长度的标准要求，剩余的光杆部分直径略小于螺纹大径，在穿装通孔的过程中能够顺利通过直径11mm的标准安装通孔，不会出现杆部卡滞、刮伤通孔内壁的问题，光杆部分的表面粗糙度控制在Ra3.2，既能够满足穿装时的顺滑度要求，也不会因为过高的表面精度要求增加不必要的加工成本。六角头与法兰盘的衔接位置做了平滑的过渡圆角，避免热处理过程中出现应力集中导致的头部开裂问题，同时在装配锁紧时，过渡位置不会因为应力集中产生断裂失效，提升螺栓在交变载荷工况下的疲劳寿命。

　　从实际选型适配的角度来看，这款螺栓适合的总夹紧厚度范围在12mm到22mm之间，当被连接件的总厚度低于12mm时，锁紧后螺纹末端会伸出内螺纹孔过长，可能会干涉到部件内部的其他运动零件；当总夹紧厚度超过22mm时，螺纹旋合长度不足，会降低连接的锁紧可靠性，容易在振动工况下出现松脱。法兰面的下表面设计有防滑齿结构的适配空间，针对振动较强的工况，可以选择带防滑齿的版本，锁紧后防滑齿嵌入被连接件表面，进一步提升防松性能，而针对表面不允许有压痕的装饰面装配场景，则可以选择法兰面下表面光滑的版本，满足不同场景的装配需求。

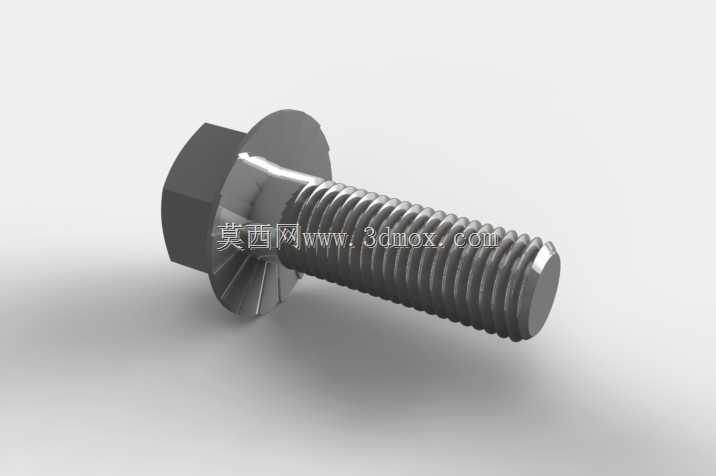

　　建模过程中，螺纹部分采用了精确的牙型轮廓建模，还原了标准公制三角螺纹的牙型角、螺距参数，能够直接用于装配干涉检查、虚拟装配仿真，验证螺栓安装过程中与周边零件的间隙是否满足要求，避免实际装配时出现螺栓与周边筋条、孔位干涉的问题。头部的六角倒角、法兰盘的边缘倒角都按照实际加工工艺做了还原，和实际量产的紧固件外形完全一致，在做设备的整体渲染、装配工艺动画制作时，能够直接调用，不需要额外做外观修整。材质选用A2不锈钢的对应参数，建模时还原了不锈钢件的表面质感，同时也可以根据实际使用需求，调整为碳钢镀锌、高强度合金钢等不同材质的外观属性，适配不同设备的设计选型需求。

　　在设备维护场景中，这款螺栓的标准规格也能够降低备件储备的难度，不需要储备特殊规格的紧固件，现场维护时可以直接用同标准的常规备件替换，减少设备停机等待备件的时间。法兰面的一体化设计也避免了平垫圈遗漏、垫圈装反等装配失误，尤其是在人工装配占比较高的小型设备组装场景，能够有效降低装配不良率，提升整体装配质量。针对需要经常拆装的维护部位，这款螺栓的法兰面结构也能够减少反复拆装对被连接件表面的损伤，多次拆装后依然能够保持稳定的锁紧效果，不会因为接触面磨损导致锁紧扭矩衰减。
