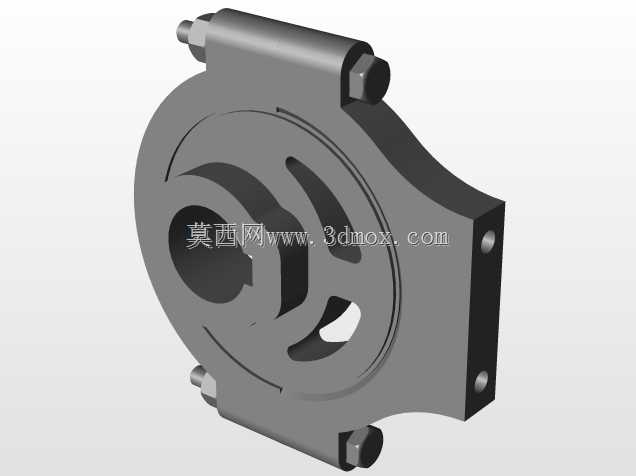

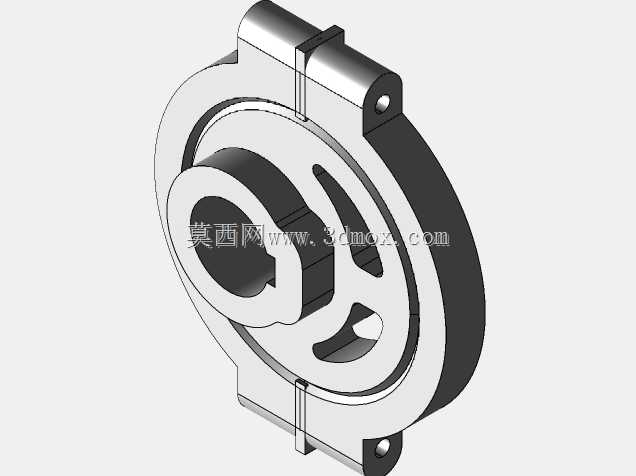

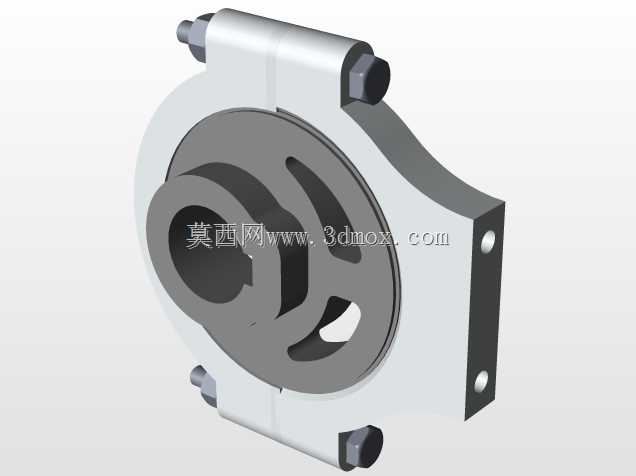

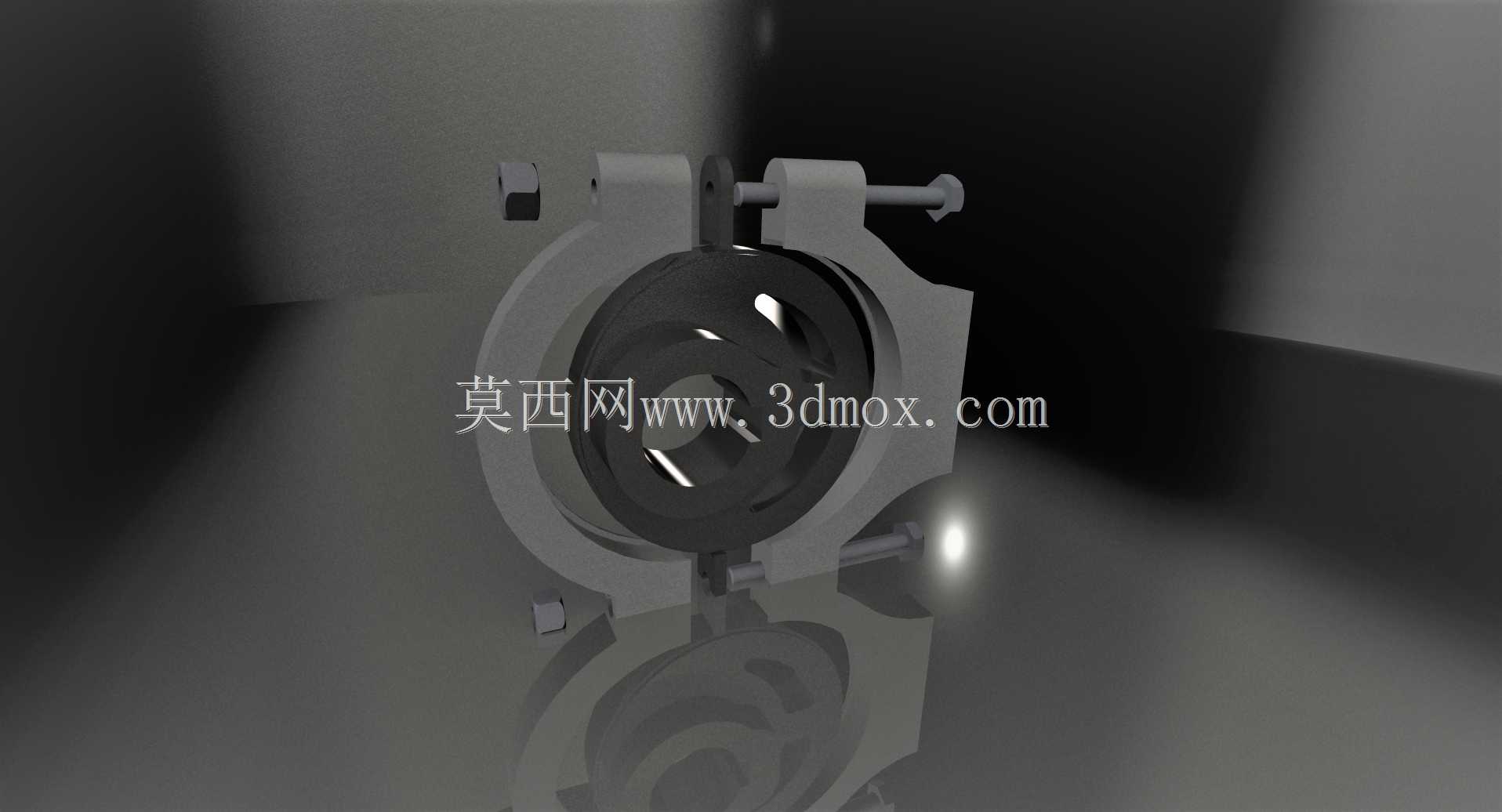

偏心轮与配套夹持基座的装配结构

　　在自动化送料、小型冲压工装、间歇进给机构的实际应用场景里，偏心轮类构件是实现周期性往复动作的核心传动单元，这套装配结构围绕偏心轮的旋转偏心特性完成整体布局，没有冗余的装饰性结构，所有几何特征都服务于实际传动与安装需求。从实际使用场景来看，这类偏心轮装配结构常被用在小型工装的夹紧动作输出端，或是轻工设备的间歇送料驱动端，依靠偏心距带来的行程变化，把输入轴的连续旋转运动，转化为从动件的周期性直线往复或是摆动动作，相比曲柄滑块结构，偏心轮的加工难度更低，在小行程、低负载的传动场景里装配调试的容错空间更大，不需要复杂的连杆铰点配合，仅靠偏心轮外圆与从动件的贴合接触就能传递动作。这套装配的核心功能逻辑很清晰，

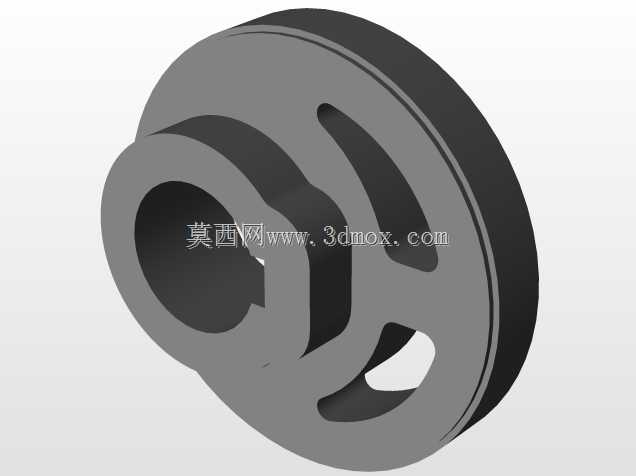

　　中心的偏心轮通过键连接固定在输入转轴上，转轴的旋转中心与偏心轮自身的外圆圆心存在固定偏心距，这个偏心距的数值直接决定了从动件的最大行程，设计时需要先根据实际工况需要的往复行程确定偏心距，再反向推导偏心轮的外圆直径，避免偏心轮旋转过程中与周边基座结构发生运动干涉。两侧的夹持基座承担转轴的径向支撑作用，基座上的安装孔位与转轴采用间隙配合，保证转轴旋转时不会出现卡滞，同时基座上的定位凸台用于整套结构在设备机架上的安装固定，安装边界的尺寸设计充分考虑了常见工装的安装孔距标准，不需要额外加工转接板就能直接固定在标准型材机架上。从设计思路上看，这套结构优先保证了传动的可靠性，偏心轮的外圆表面做了适当的粗糙度控制，减少长期往复接触带来的磨损，

　　两侧基座的夹持臂采用对称布局，抵消转轴旋转时产生的径向不平衡力，避免高速旋转时出现额外的振动。偏心轮的侧面开有减重孔，在不影响结构强度的前提下降低了旋转件的整体重量，减少转动惯量带来的启动冲击，同时减重孔也可以作为动平衡调整的工艺孔，在装配完成后根据实际动平衡测试结果补充配重。安装边界方面，整套装配的轴向总尺寸控制得较为紧凑，不会占用过多的设备安装空间，基座底部的安装平面平面度公差控制在合理范围内，保证安装后转轴的水平度符合传动要求，输入轴的伸出端预留了标准的键槽结构，可以直接连接联轴器、同步带轮等动力输入构件，不需要额外做轴端的二次加工。在实际装配调试时，只需要将偏心轮与转轴通过平键固定，再将转轴穿入两侧基座的支撑孔内，

　　两端用轴用挡圈限位即可完成主体装配，后续维护时拆卸也很方便，不需要拆解整套基座就能单独更换磨损的偏心轮构件。这类结构在实际使用中需要注意，偏心轮与从动接触件之间要预留适当的润滑间隙，长期运行时可以在接触面涂抹润滑脂减少磨损，同时要定期检查转轴与基座支撑孔的配合间隙，避免间隙过大导致传动精度下降，影响最终的动作行程准确性。相比其他同功能的传动结构，这套偏心轮装配的零件数量更少，加工工序更短，适合批量应用在各类小型自动化设备、工装夹具的动作输出单元，能够稳定实现周期性的夹紧、送料、顶出等动作需求，在小负载的间歇传动场景里有着很高的性价比。
