仿人型多指机械手掌结构设计

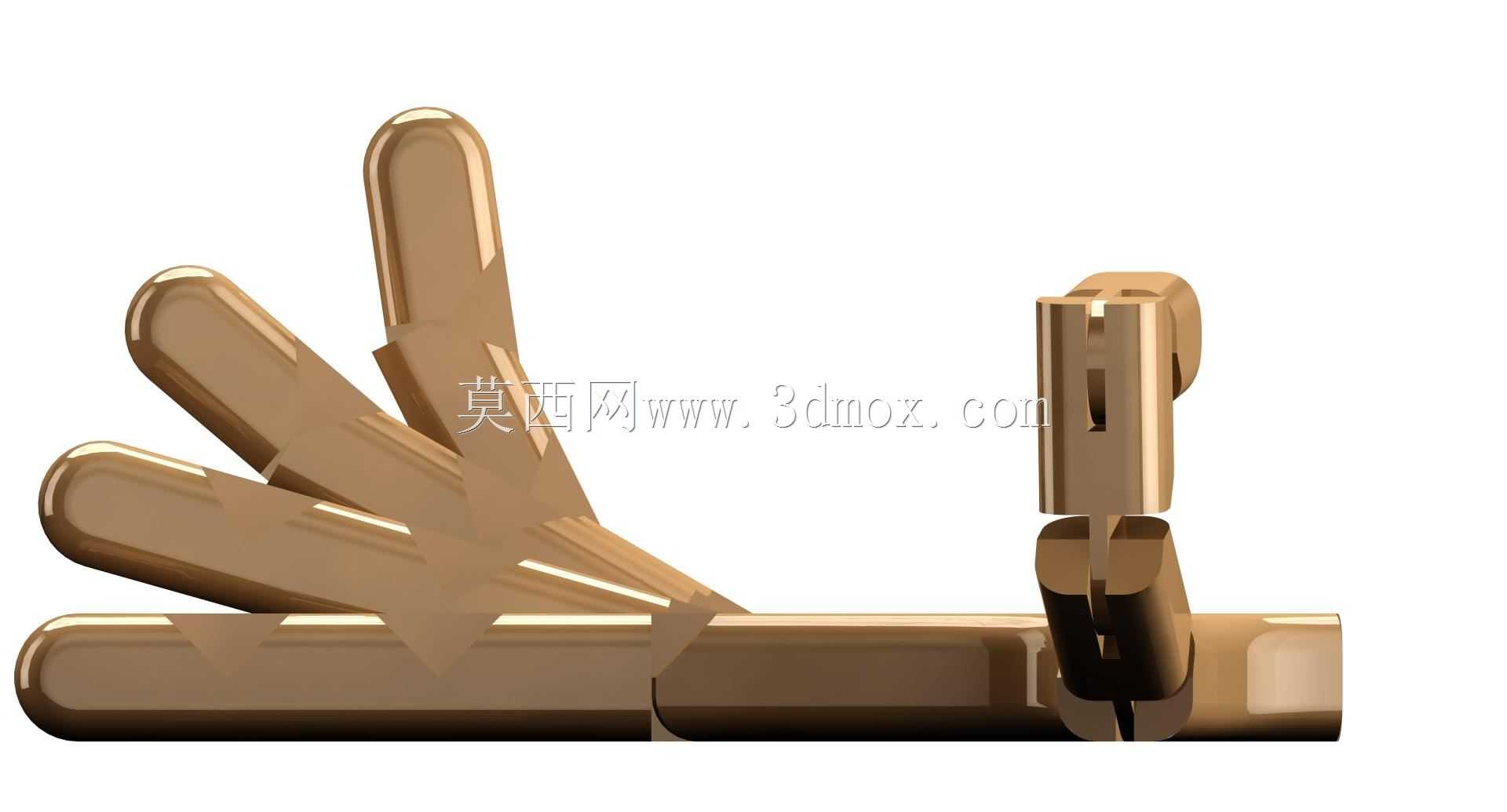

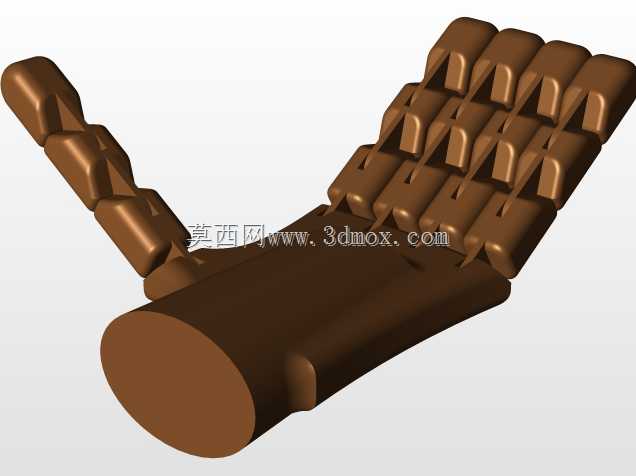

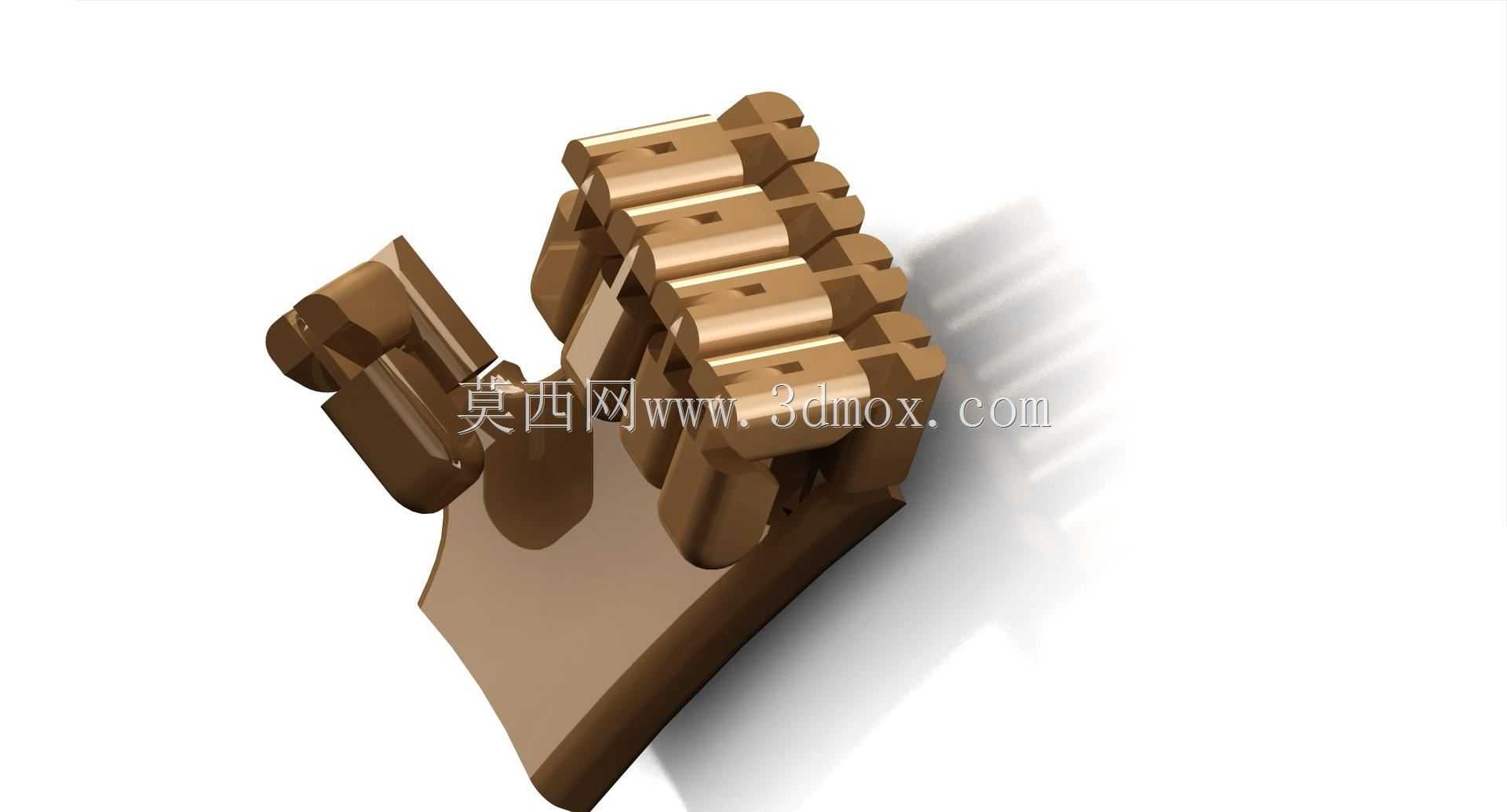

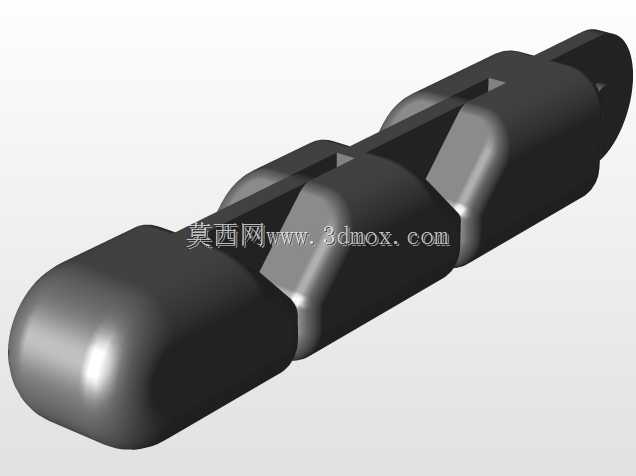

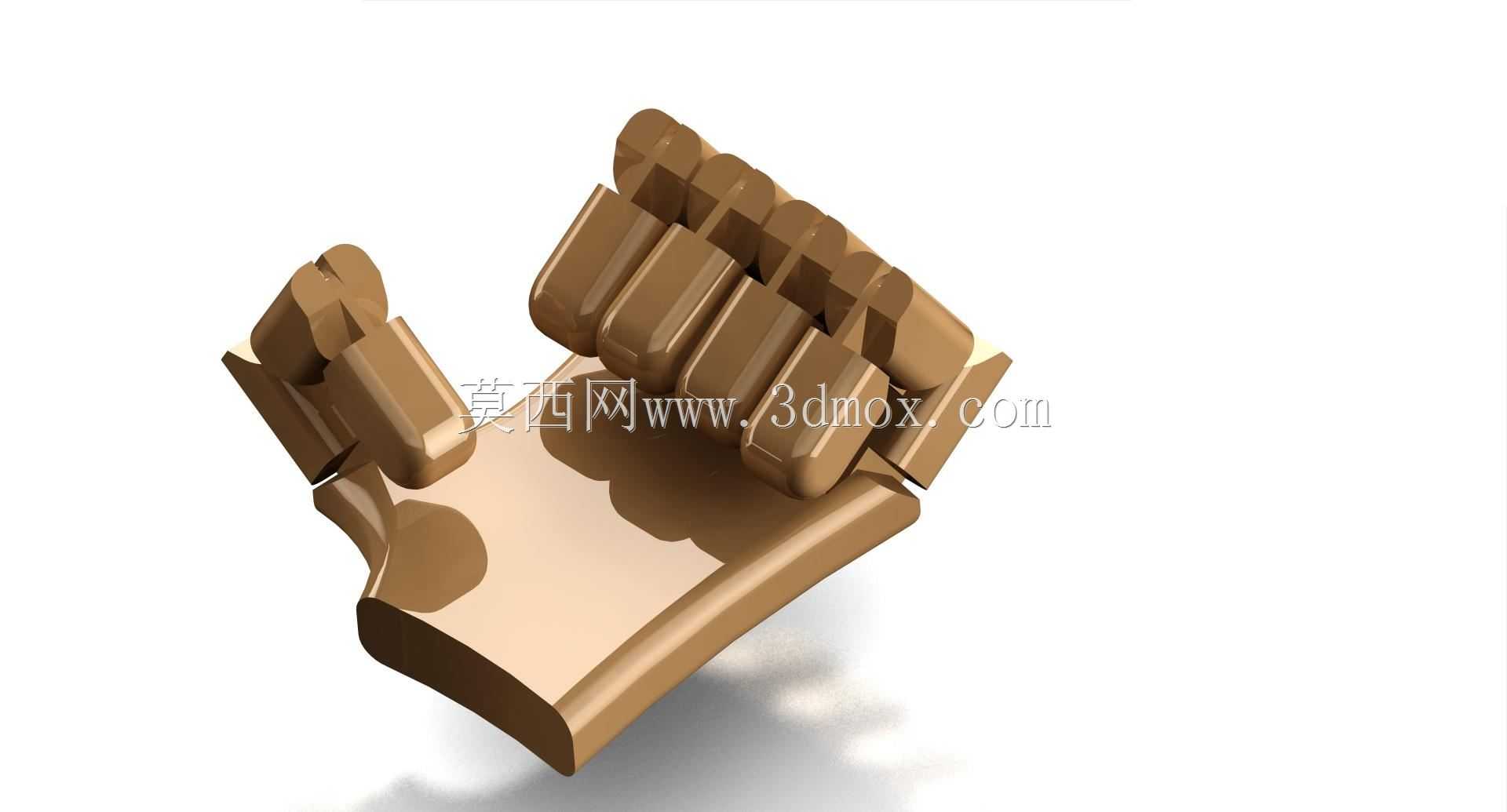

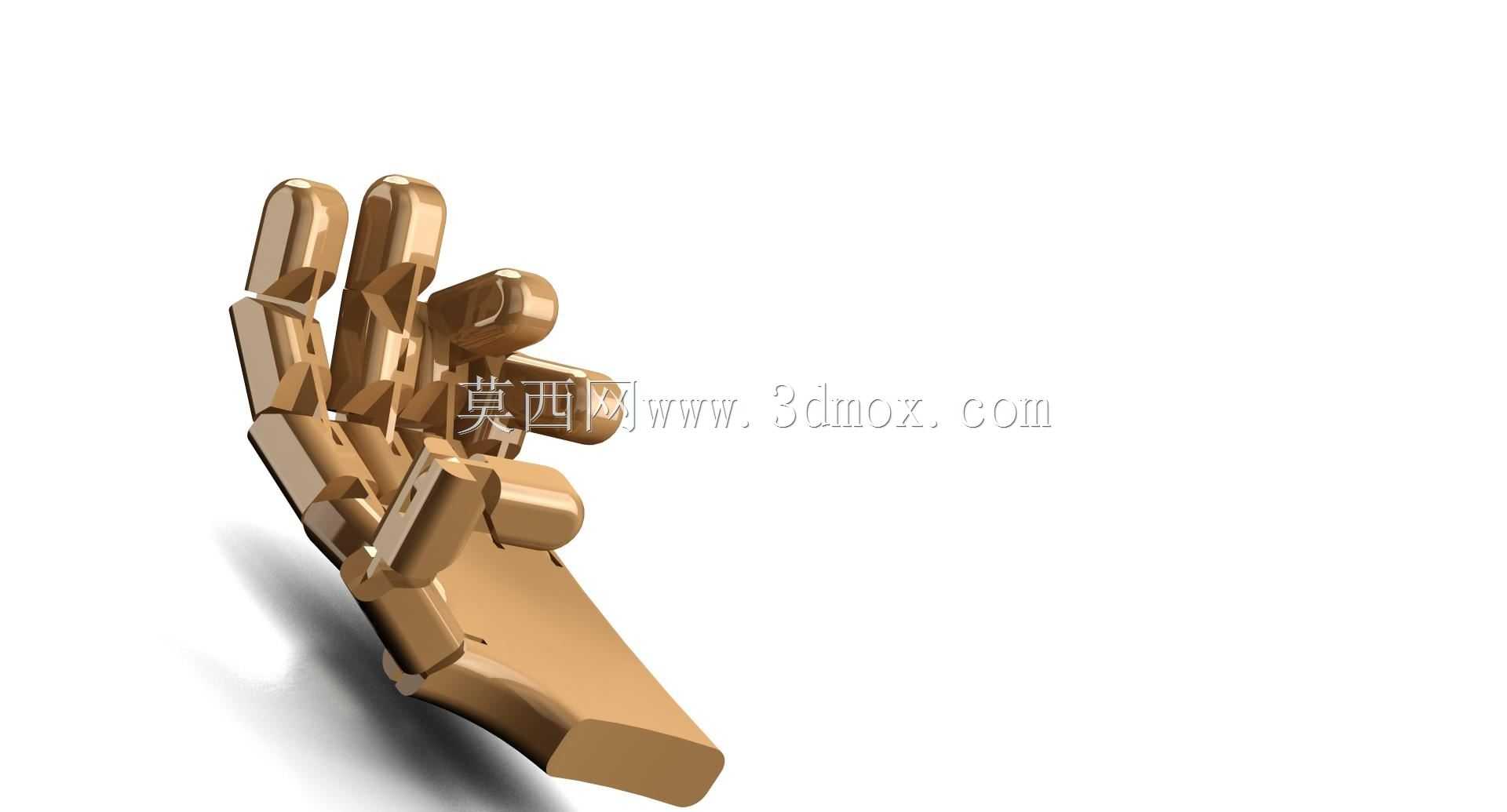

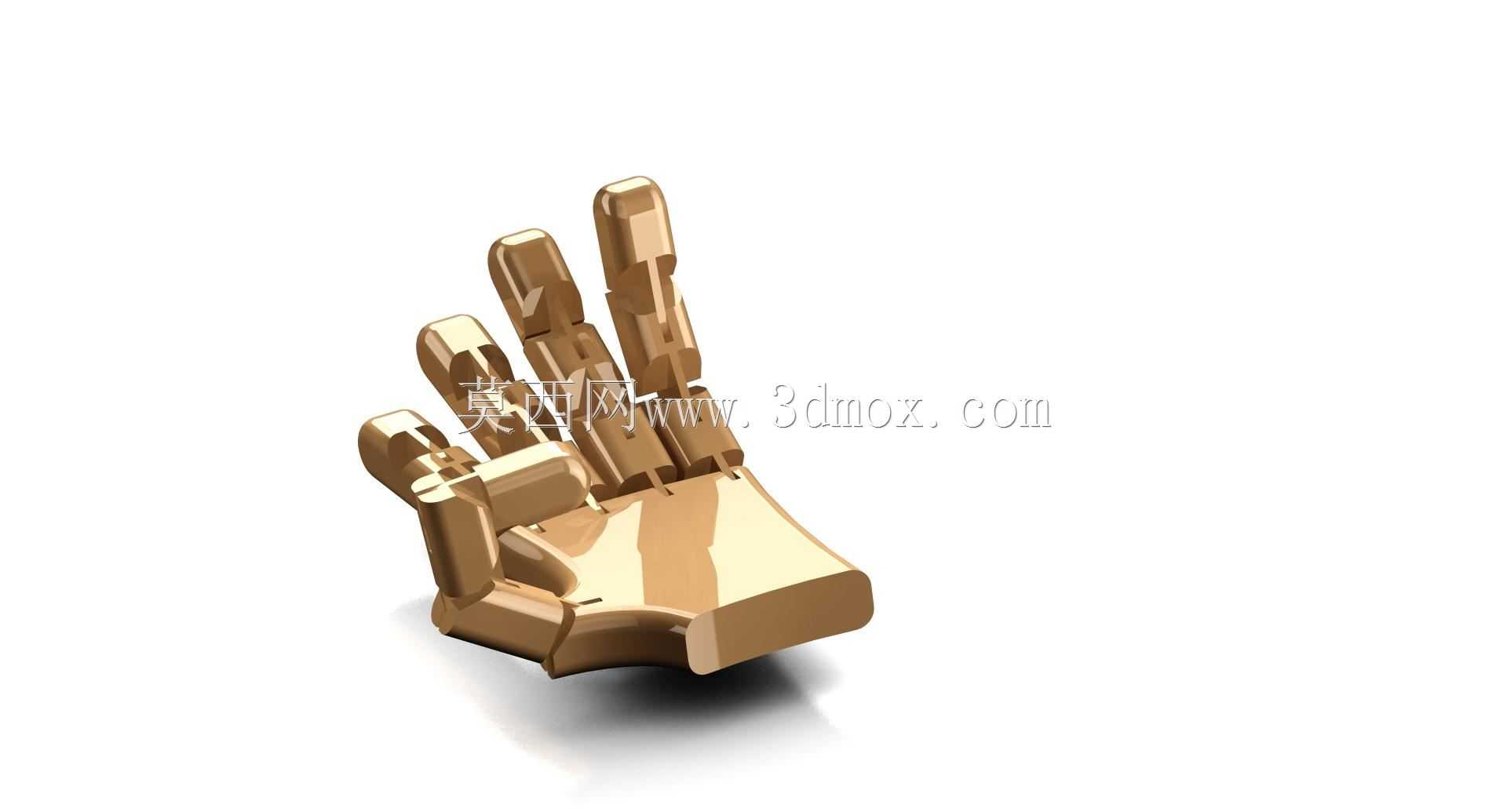

　　这款仿人多指机械手掌结构，主要面向工业场景中需要柔性抓取的作业环节，区别于传统两指或三指夹爪的刚性夹持逻辑，其结构设计参考人体手掌骨骼的运动自由度分配，可适配异形工件、易损物件的抓取搬运需求，在3C电子装配、轻工产品分拣、实验室样本转运等场景中，能完成传统夹爪无法实现的包覆式抓取动作，避免夹持力集中造成的工件表面压痕或形变。从结构设计逻辑来看，整个手掌采用一体化掌座作为承载基体，五根手指的指节均采用分段铰接结构，每根手指的指节转动副同轴度公差控制在0.02mm以内，保证指节屈伸过程中无卡滞、无旷量；拇指设置独立的侧摆转动副，可实现与其余四指的对掌动作，这一结构是实现包覆抓取的核心，能适配直径范围10mm至120mm的不同规格物件，

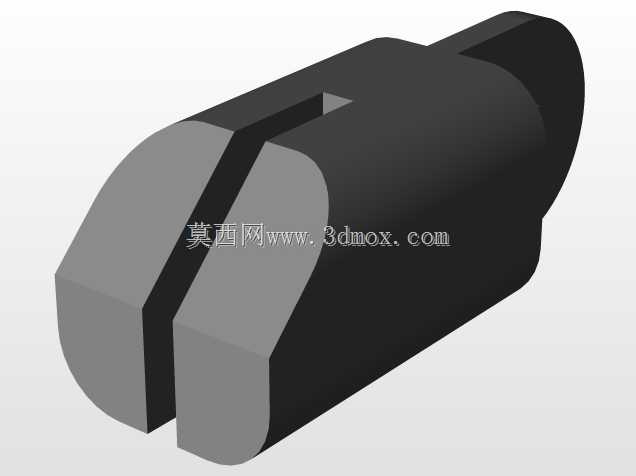

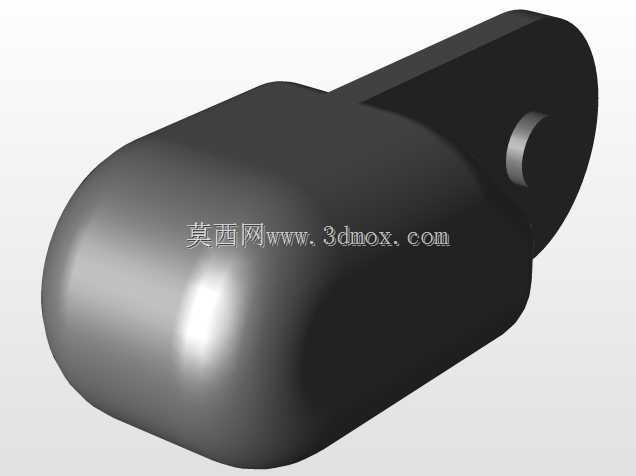

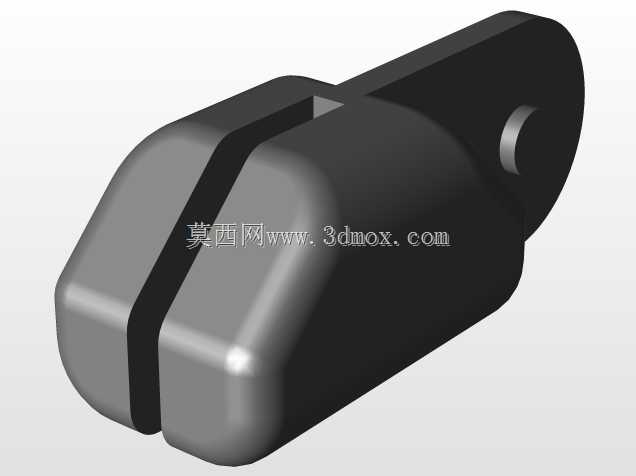

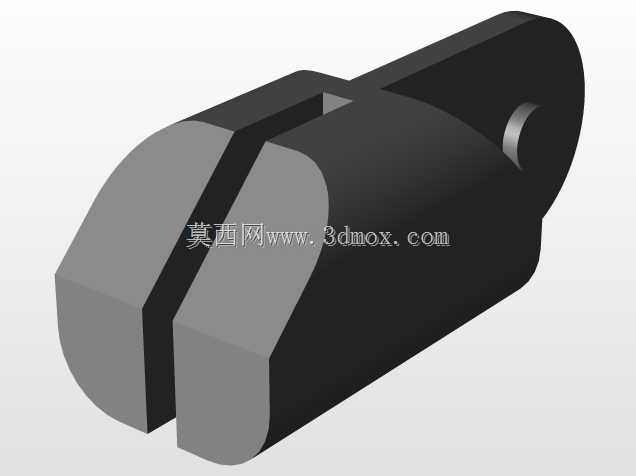

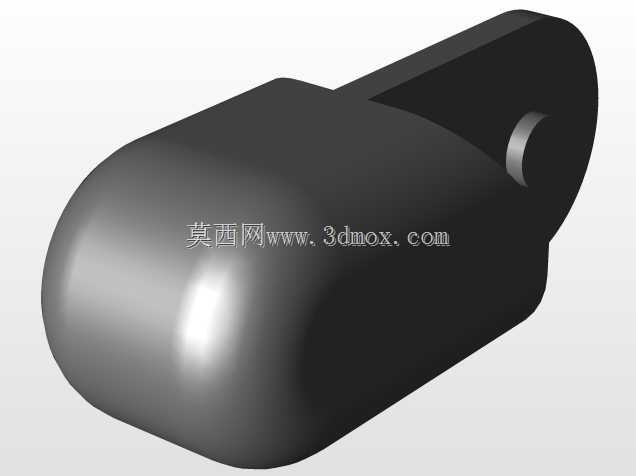

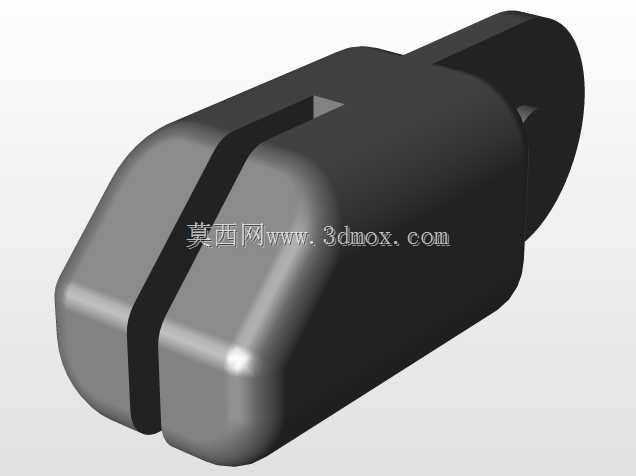

　　抓取接触点可根据物件外形自适应调整，接触应力分布更均匀。掌座的安装端面设置标准的法兰连接接口，可直接适配主流工业机械臂的末端腕部安装位，安装边界尺寸控制在150mm×100mm×80mm范围内，不会额外占用过多末端作业空间，适配负载5kg以内的轻载作业场景。指节部分的外形采用圆弧过渡设计，没有尖锐棱角，避免作业过程中剐蹭工件或周边设备，铰接位置的限位结构内置在指节内部，不需要额外加装外置限位块，整体结构更紧凑。在实际功能实现上，每根手指的屈伸运动可独立控制，既可以实现整手握持的大负载抓取，也可以通过食指和拇指配合完成细小零件的捏取动作，比如拾取直径3mm的螺丝、薄片状的电子元器件等，动作精度可满足精密装配的作业要求。

　　设计过程中针对不同指节的受力情况做了壁厚优化，掌座主体壁厚设置为4mm，指节受力段壁厚3mm，非受力段做轻量化挖槽处理，整体自重控制在300g以内，不会给搭载的机械臂带来过多的末端负载负担。铰接轴采用标准的销轴定位结构，装配时不需要特殊工装，后期维护更换易损件也十分便捷，指节与掌座的连接位置预留了走线槽，驱动线缆或气管可从掌座内部穿过，不会外露干扰运动轨迹。从作业适配性来看，这款机械手掌不需要针对特定工件做定制化夹爪更换，仅通过调整各指节的屈伸行程，就能适配不同外形的物件抓取，在多品种小批量的柔性生产线上，可大幅减少夹爪更换的辅助时间，提升产线换型效率。比如在食品包装分拣环节，可抓取不同形状的袋装、盒装产品，不会破坏包装外观；

　　在精密零部件检测环节，可稳定夹持不规则形状的工件完成视觉检测、尺寸测量等工序，不会因为夹持点不稳定造成检测误差。结构设计时还考虑了作业环境的适配性，整体外露结构无卫生死角，表面可做阳极氧化或喷塑处理，适配洁净车间、普通加工车间等不同作业环境的防护要求，铰接位置的密封结构可阻挡粉尘进入转动副，延长结构的使用寿命。
