车辆用带安装基座车轮支撑结构

　　在商用车底盘、非道路移动机械以及工业重载移动平台的行走系统设计中，车轮支撑总成是连接轮组与设备主体机架的核心受力构件，其结构合理性直接决定行走机构的运行稳定性、载荷传递效率以及后期维护便捷性。不同于乘用车集成式轮毂单元的设计逻辑，这类分体式带安装基座的车轮支撑结构，更多适配于需要模块化拆装、工况载荷波动大、维护场景受限的作业类设备，比如厂区内的重载转运平车、小型工程机械的辅助支撑轮、农业机具的地轮组，都大量采用这类结构形式。

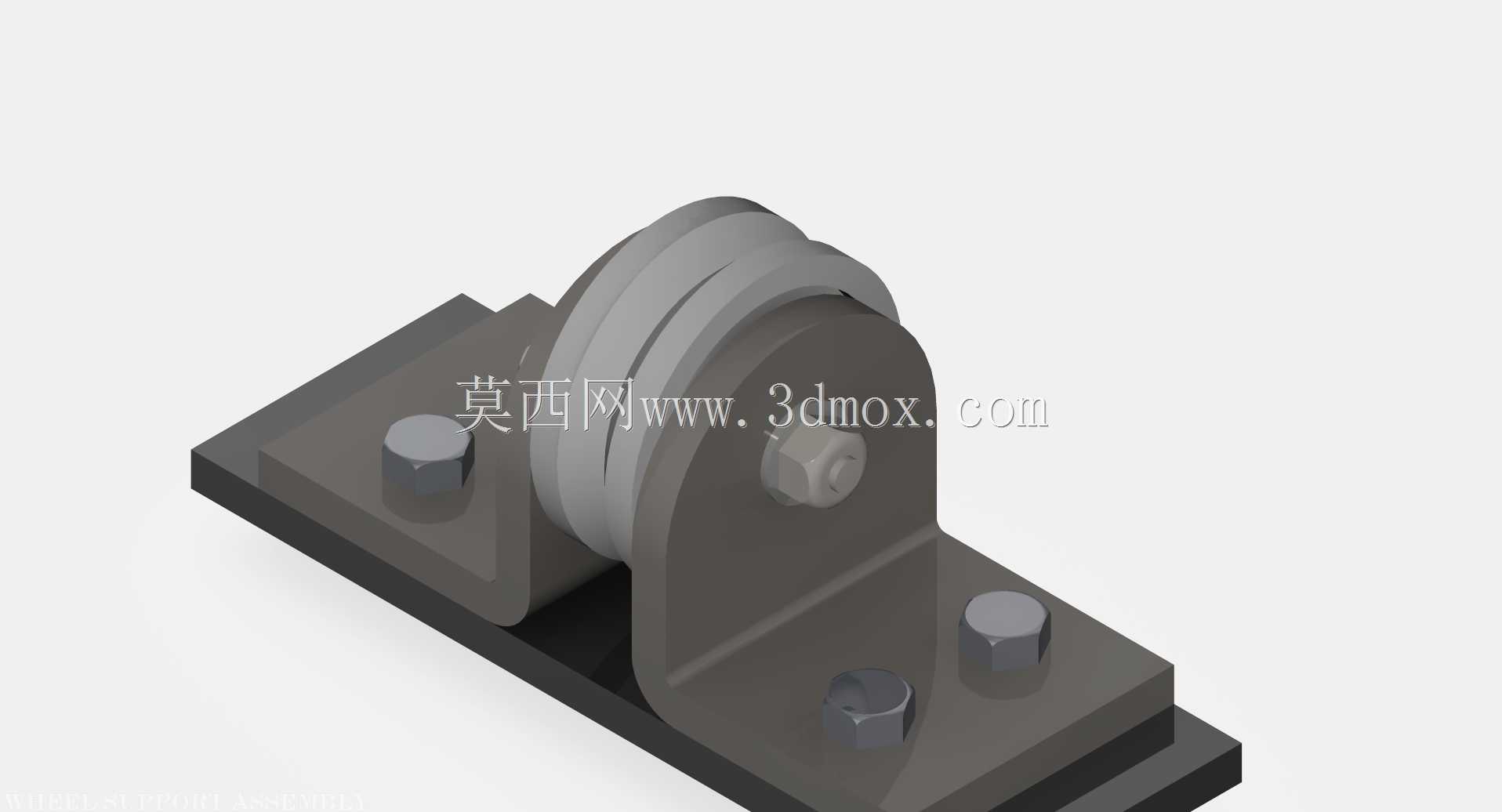

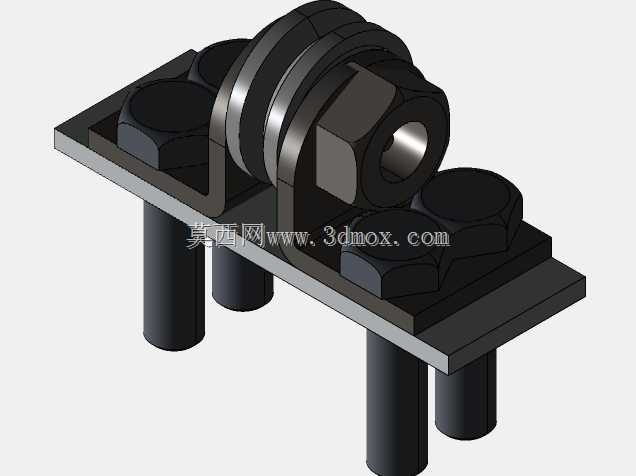

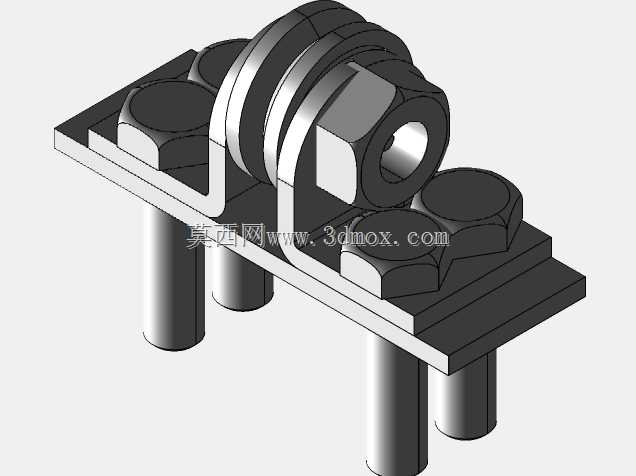

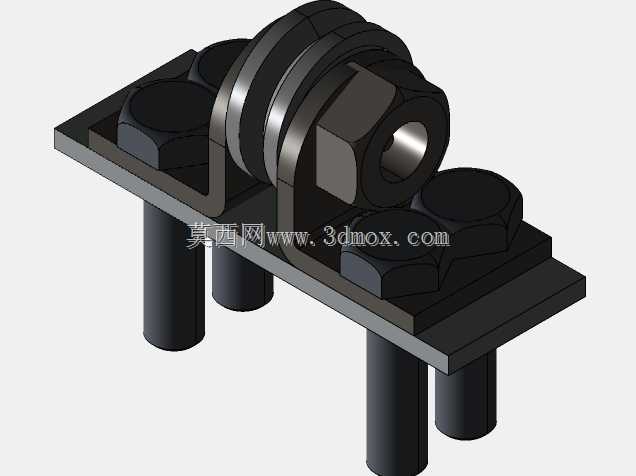

　　从实际功能实现来看，该支撑结构需要同时承担多方向的载荷传递：垂直方向上要承受设备自重加上作业载荷带来的下压力，水平方向要传递行走过程中的启动、制动扭矩，以及转向时产生的侧向冲击力，因此在结构设计阶段，首先要保证安装基座的刚性，避免长期交变载荷下出现基座变形导致轮组偏磨。图中所示的结构采用整块铣削成型的立式支撑板搭配加厚安装底板的形式，底板上预留四个对称布置的螺栓安装孔，安装时可直接通过螺栓将整个支撑总成固定在设备机架的预设安装面上，不需要额外焊接转接件，既降低了现场安装的焊接变形风险，也方便后期轮组磨损后的整体更换。

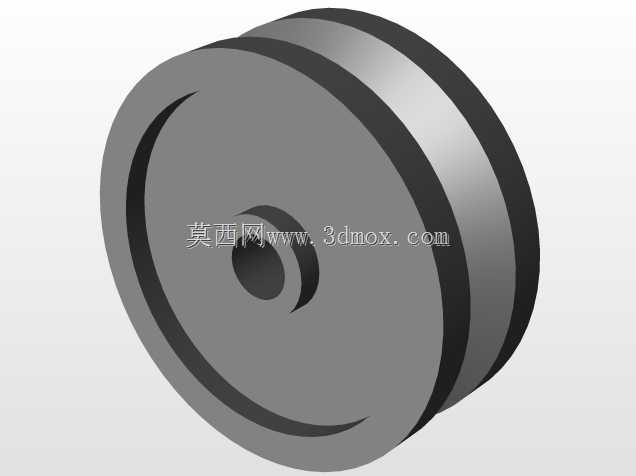

　　轮组的安装位采用悬臂销轴结构，销轴与立式支撑板之间设置定位台阶，装配时销轴穿过支撑板与滚轮中心孔后，端部采用六角锁紧螺母固定，防止行走过程中销轴窜动脱出。滚轮与销轴之间预留轴承安装腔，实际装配时可根据载荷等级选配滚针轴承或者深沟球轴承，保证滚轮转动的顺滑度，避免干摩擦导致的滚轮卡滞。立式支撑板与底板之间采用直角过渡并设置加强筋结构，很多新手建模时容易忽略这个位置的应力集中问题，直接做直角对接的话，在承受冲击载荷时，焊缝或者板材折弯位置很容易出现开裂，该结构在过渡位置做了圆弧过渡处理，能有效分散应力集中点的载荷，提升整体结构的抗疲劳性能。

　　从安装边界尺寸来看，这类支撑结构的设计需要匹配对应规格的滚轮直径，底板的安装孔距需要和机架上的预设安装孔位完全对应，立式支撑板的高度决定了轮组安装后设备底盘的离地间隙，设计时需要根据设备的通过性要求调整支撑板高度，同时要保证滚轮转动时不会和底板、机架部件发生运动干涉。滚轮的宽度方向需要和立式支撑板的内侧间距留1-2mm的间隙，避免滚轮受热膨胀或者进入杂物后出现卡滞，锁紧螺母需要搭配防松垫圈使用，在振动工况下防止螺母松脱。

　　在三维建模过程中，这类装配体需要重点关注配合关系的还原：销轴与支撑板的安装孔采用过渡配合，滚轮内孔与轴承外圈采用过盈配合，轴承内圈与销轴采用间隙配合，安装螺栓与底板孔采用间隙配合方便安装对位。建模时需要提前预留出润滑脂注油通道的位置，很多实际使用中的支撑结构会在销轴端部设置注油嘴，定期向轴承位置加注润滑脂，延长轴承的使用寿命，避免长期无润滑导致的轴承抱死。另外，底板的安装面需要保证平面度要求，安装时如果平面度超差，拧紧螺栓后会导致支撑板出现倾斜，进而使得滚轮出现偏磨，缩短滚轮的使用寿命，因此在零件加工阶段，底板的安装面需要做铣削加工，保证平面度公差在0.1mm以内。

　　这类支撑结构在选型时，需要根据单轮承受的最大载荷来确定底板厚度、支撑板厚度以及销轴直径，常规轻型应用场景下，底板厚度选用8-10mm的钢板即可满足要求，重载场景下则需要加厚到15mm以上，同时销轴直径也要对应加大，避免剪切载荷下销轴出现断裂。不同于集成式的脚轮产品，这种分体式支撑结构可以根据实际使用需求选配不同材质的滚轮，比如在厂区硬化路面使用可以选用尼龙滚轮降低噪音，在工地非硬化路面使用可以选用橡胶滚轮提升减震性能，在高温工况下则可以选用钢制滚轮提升耐温性能，适配性远高于标准化的成品脚轮，这也是很多非标设备设计中优先选用这类自制支撑结构的核心原因。
