手摇驱动卧式分离旋转气缸结构设计

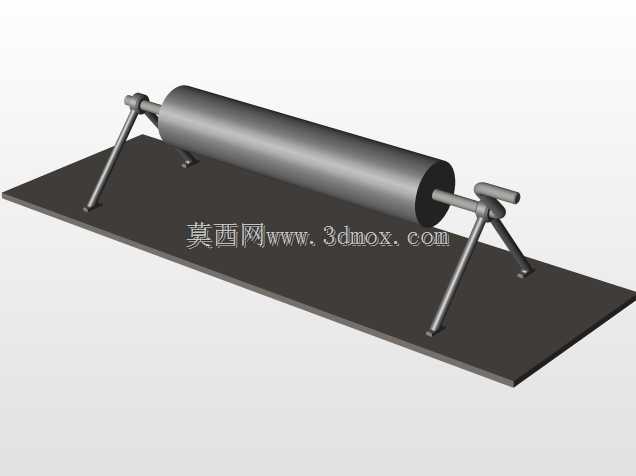

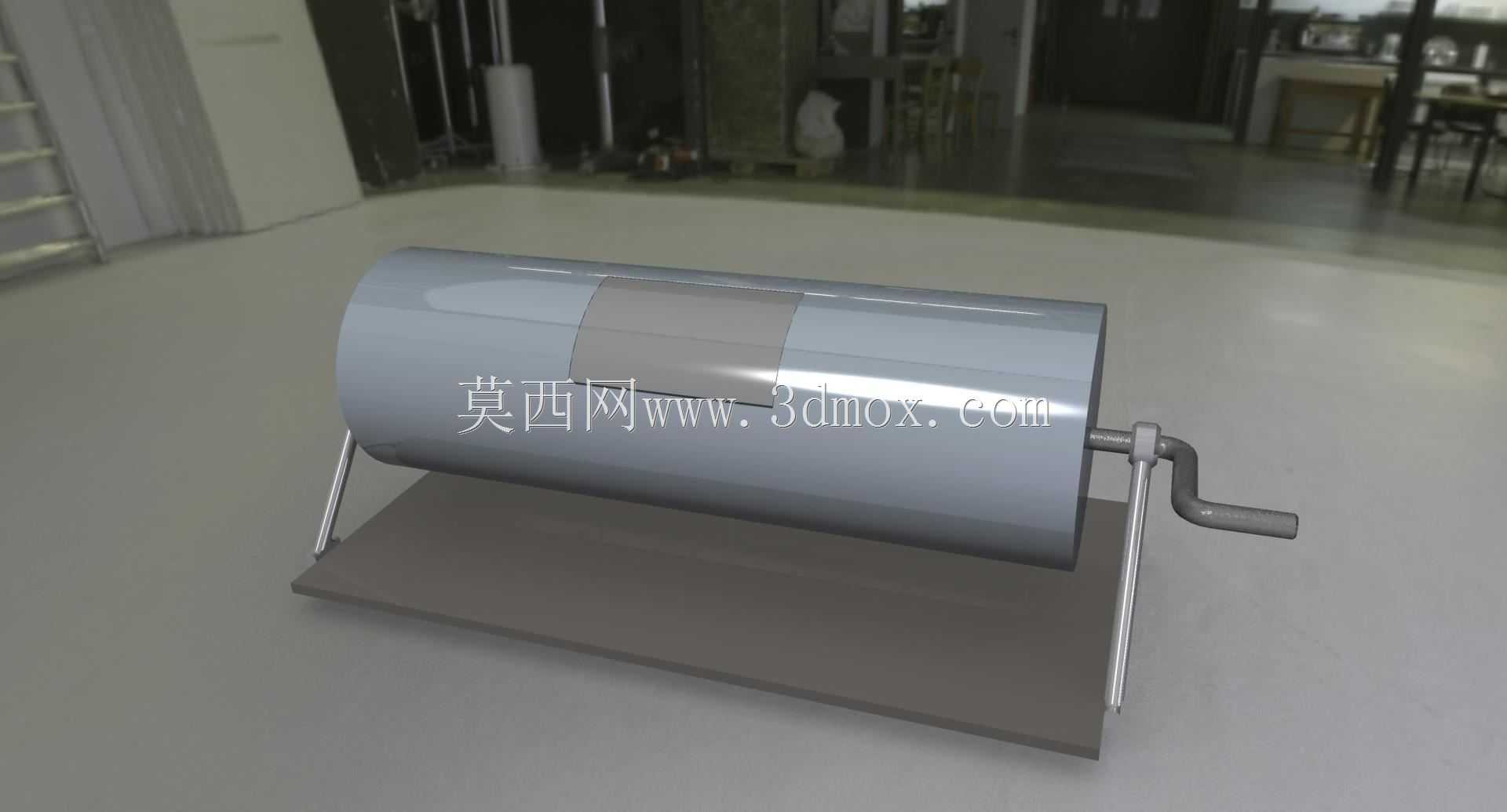

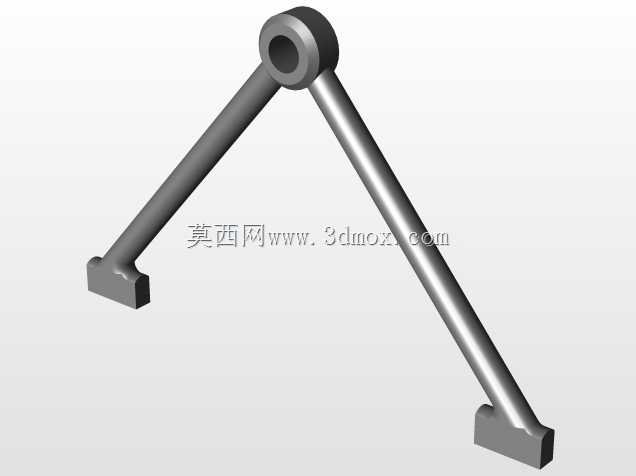

　　这款分离旋转气缸的设计，最初是针对小批量精密组装工位里，需要同时完成工件轴向分离与周向角度调整的工序需求做的方案，区别于常规直行程气缸只能做直线推拉的局限，它把直线往复动作和旋转输出整合在同一个筒形缸体内部，不需要额外搭配旋转模组或者外置回转接头，能在紧凑的安装空间里完成两个维度的动作输出，很适合桌面式组装工装、小型检测工位这类安装位置受限的场景。从结构布局来看，整体采用卧式安装形式，底部的平板安装座是整个部件的承载基准，两个垂直支杆从安装座向上延伸，托住中部的圆柱形缸筒，这种两点支撑的结构能避免缸体在动作过程中出现悬臂下垂的问题，安装座上预留的固定孔位可以直接和设备台板通过螺栓锁付，安装边界的设计参考了常规小型气动元件的安装间距，

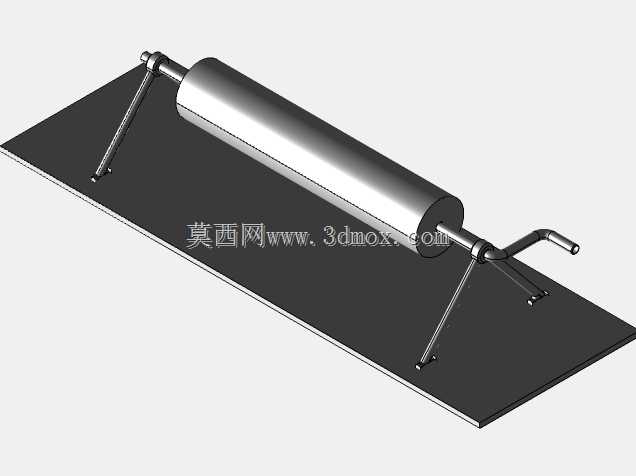

　　不需要对现有工装台做额外的开孔改造就能直接替换原有直行程气缸。缸体侧面伸出的手摇驱动轴是这个方案的特色设计，在气动动力源压力不足或者需要手动微调工件角度的场景下，操作人员可以直接摇动手柄完成旋转角度的调整，手柄的弯折角度做了人机工程优化，转动时不会和缸体或者安装座产生运动干涉，手摇输入轴和内部的旋转传动副之间做了离合结构，正常气动驱动时手摇杆不会随动，避免误碰带来的安全隐患。在功能实现上，缸体内部的活塞做了分段式设计，前半段负责输出轴向的分离推力，后半段集成了螺旋导向结构，当活塞做直线伸出动作时，会顺着螺旋槽带动输出端产生设定角度的旋转，不需要额外的电机或者旋转气缸驱动，两个动作的行程匹配做了反复校核，轴向分离行程走完时，

　　旋转角度刚好达到工位需要的90度，不会出现动作过位或者角度不足的问题，这种纯机械联动的结构比电气联动的方案可靠性更高，不需要额外设置传感器做动作位置校验，适合在有油污、粉尘的车间环境下长期使用。考虑到工位上工件分离时的负载特性，缸筒的壁厚做了针对性加强，避免长期承受侧向负载导致缸筒变形出现卡滞，两端的端盖和缸筒之间采用径向密封结构，比常规的端面密封能承受更高的工作压力，输出端的活塞杆做了镀硬铬处理，表面粗糙度控制在0.8以下，能减少密封圈的磨损，延长整套部件的维护周期。安装尺寸方面，整个缸体的轴向长度控制在常规同行程气缸的1.2倍以内，径向尺寸和标准气缸的缸径规格保持一致，两个支撑脚的间距参考了常用的气缸安装支架尺寸，

　　用户如果要替换现有工位的气缸，不需要重新设计安装支架，只需要更换对应的连接头就能直接使用，手摇柄的伸出长度做了限制，转动时的最大回转半径不会超出安装座的宽度范围，不会和工位周边的料架、传感器产生干涉。在实际应用场景里，这类结构特别适合电子元器件组装工位上的料带分离与转向、小型五金件的姿态调整、注塑件水口分离后的角度摆正这类工序，相比传统的气缸加旋转台的组合方案，它的整体重量能降低40%左右，占用的安装空间减少近一半，而且因为减少了一套驱动部件，气路接线也更简单，只需要一个电磁阀就能控制整套动作，能降低设备的制造成本和后期的故障点。设计过程中特意把运动部件的润滑通道做了内置处理，不需要定期拆开注油，维护时只需要更换两端的防尘圈和密封圈就能完成保养，对一线设备维护人员的技术要求更低，适合中小型加工厂的设备改造需求。
