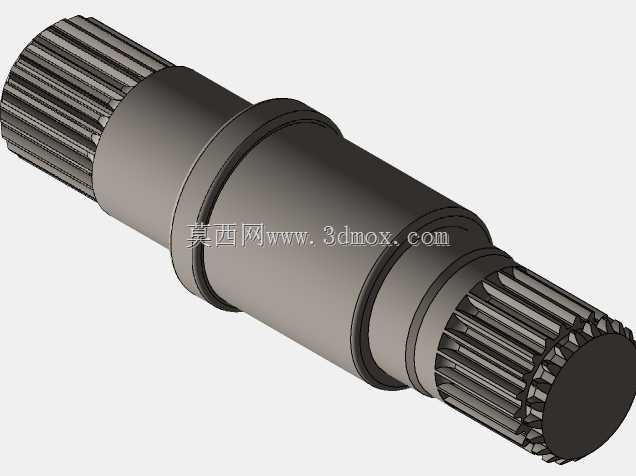

两端花键阶梯式传动连接轴结构

　　这类两端带花键结构的阶梯轴，在重载传动场景里的适配性极强，常见于工程机械的行走机构、工业减速机的动力输出端、机床主轴箱的传动链路里，核心作用是在传递大扭矩的同时，保证轴上配套零件的轴向定位精度，避免传动过程中出现周向打滑、轴向窜动的问题。从结构设计逻辑来看，两端的花键采用矩形花键齿形，齿侧配合间隙控制在合理区间，既可以保证装配时花键套能顺利滑入对位，又能在满负载传动时让各齿均匀承载，避免单齿受力过载出现崩齿、磨损过快的问题。中间的阶梯轴段是按照装配需求设计的定位轴肩，不同直径的轴段分别对应轴承内圈、隔套、传动齿轮的安装位，轴肩的高度差经过严格核算，既要满足轴承安装时的轴向定位支撑要求，又不会因为轴肩过高导致轴承拆卸时无法顺利顶出，

　　给后期设备维护留足操作空间。花键段的长度设计匹配对应花键套的啮合长度，保证啮合齿数达到承载要求，不会因为啮合长度不足导致齿面接触应力过大，同时花键末端做了倒角处理，避免装配时花键套对位过程中刮伤齿面，也能去除加工过程中产生的毛刺飞边。轴身的同轴度公差是这类零件设计的核心控制项，两端花键的分度圆、中间各轴承安装轴段的同轴度需要控制在微米级公差范围内，否则轴系高速运转时会出现偏摆振动，不仅会产生异常噪音，还会加速轴承、密封件的磨损，缩短整套传动机构的使用寿命。在实际选型应用中，这类轴的材质通常选用调质处理的中碳合金钢，表面花键齿面做高频淬火处理，兼顾芯部的韧性和齿面的耐磨性，能够承受频繁启停、正反转切换带来的冲击载荷。安装时需要注意，

　　中间轴承位的配合公差选用过渡配合，通过热装工艺将轴承内圈装配到位，避免敲击安装导致轴面出现损伤、轴承内部滚道受力变形；两端花键与配套连接件装配时，需要在齿面涂抹少量润滑脂，减少初期磨合阶段的磨损，同时也能隔绝外界水汽、粉尘进入花键啮合面，避免出现锈蚀、磨粒磨损的问题。从安装边界来看，轴的总长度、各阶梯段的直径尺寸都需要和配套的箱体轴承孔、传动零件的内孔尺寸严格匹配，轴端的预留长度要考虑锁紧螺母、止动垫圈的安装空间，不能出现装配后轴端顶到相邻端盖、或者锁紧装置无法固定的问题。另外轴上的退刀槽、圆角过渡位置都做了应力释放设计，避免轴在承受交变扭矩时在应力集中位置出现断裂失效，尤其是阶梯轴的直径变化位置，圆角半径不能过小，

　　否则会大幅降低轴的疲劳强度，在长期交变载荷作用下容易萌生疲劳裂纹。这类花键轴和普通平键连接的轴相比，承载能力更强，对中性更好，适合用在传动精度要求高、传递扭矩大的工况里，比如重型装载机的轮边传动、盾构机的辅助传动机构、大型输送设备的驱动轴系中，都能看到这类结构的应用。设计建模过程中，花键的齿形参数需要严格对应国标花键标准，齿距、齿厚、齿顶高、齿根高的参数不能随意修改，否则会出现和标准花键套无法啮合的问题；中间各轴段的表面粗糙度也根据配合需求做了区分，轴承安装位、花键齿面的粗糙度要求更高，非配合面的粗糙度适当放宽，在保证使用性能的前提下控制加工成本。
