带多安装凸台的法兰式端盖结构设计

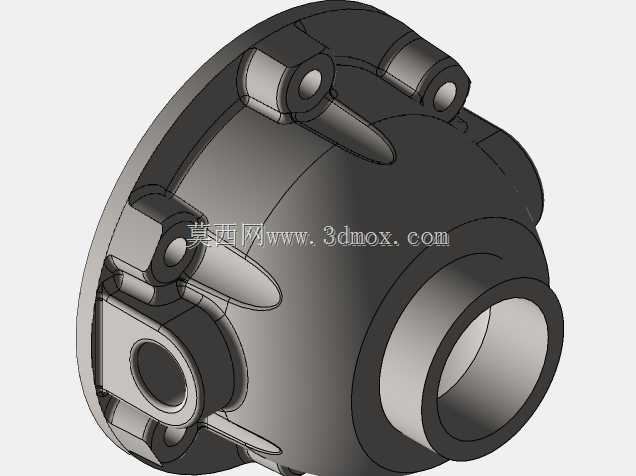

　　做这类端盖结构的设计，最先要锚定的是它在整套传动或流体管路系统里的安装位置——多数时候它是壳体端部的密封承载件，既要封堵腔体避免内部介质泄漏、阻挡外界粉尘水汽侵入，还要为中心穿设的轴类零件提供径向支撑的限位基准，部分工况下还要承担外接管路、传感器附件的安装接口功能。从结构细节来看，主体采用盘式法兰基底，中心设置同轴的通孔凸台，这个凸台的内径尺寸需要和穿设的轴径、配套密封件的外径做公差匹配，凸台的轴向伸出长度要满足密封件的安装压缩量要求，同时要预留轴运转时的轴向窜动间隙，避免运转过程中轴肩和端盖端面发生摩擦剐蹭。法兰盘面上均匀分布的多个带孔凸台，是整套零件的安装受力点，每个凸台的孔位都要和壳体端面的螺纹孔位置做严格的位置度约束，

　　凸台本身做了加厚处理，是因为螺栓拧紧时的压紧力会直接作用在凸台区域，加厚设计可以避免螺栓预紧力过大导致法兰盘变形，同时凸台边缘做的圆弧过渡和加强筋结构，能在不额外增加整体壁厚的前提下提升局部结构刚度，减少铸件生产时的缩孔缺陷，也能降低设备运行过程中振动带来的应力集中问题。设计时的尺寸链校核要从安装边界倒推：首先要确认壳体端面的止口尺寸，端盖内侧的定位止口要和壳体止口做H7/h6的间隙配合，保证端盖安装后和壳体腔体的同轴度，避免中心轴孔偏斜导致轴系运转卡滞；法兰盘的外圆尺寸不能超出壳体端部的安装轮廓，避免和周边的管线、机架结构发生干涉，每个安装凸台的外伸长度也要控制在合理范围，既要保证螺栓有足够的拧入空间，

　　也要避免凸台过长在装配时和周边零部件发生碰撞。从实际应用场景来看，这类端盖常见于齿轮箱、液压泵阀、中小型电机的端部位置，不同工况下的细节设计会有调整：如果是用在齿轮箱端部，中心凸台内侧需要预留油封的安装槽位，法兰和壳体的结合面要加工密封槽放置O型圈；如果是用在液压阀组的端部，部分凸台的通孔会做成油道接口，直接连通阀组内部的油路，这时候凸台的孔位公差和端面粗糙度要求会更高，避免液压油泄漏。建模过程中要特别注意各个特征的拔模角度，因为这类零件多数采用铸造成型后再机加工的工艺，非加工面要预留足够的拔模斜度，安装孔、止口、中心轴孔这些需要机加工的面要预留加工余量，同时所有的转角位置都要做圆角处理，避免铸造时出现应力开裂，

　　也能减少热处理过程中的变形量。另外在做安装孔位设计时，要考虑现场装配的操作空间，螺栓的拧入方向不能有其他零部件遮挡，保证装配时扳手可以正常操作，后期维护拆卸时不需要拆解周边其他部件就能直接拆下端盖，降低设备维护的时间成本。结构上的加强筋设计并不是均匀布置的，而是对应每个安装凸台的位置做径向延伸，把螺栓的压紧力均匀传导到整个法兰盘面，避免局部压紧力过大导致结合面密封失效，同时筋条的厚度要和法兰壁厚保持合理比例，避免铸造时因为壁厚不均产生缩松缺陷。中心凸台的外圆部分也做了阶梯设计，部分工况下可以在这个位置安装轴承外圈，作为轴系的端部支撑点，这时候凸台的内径尺寸要和轴承外圈做过渡配合，端面要加工轴承的定位止推面，保证轴承安装后的轴向定位精度。
