带安装法兰花键轮毂连接结构件

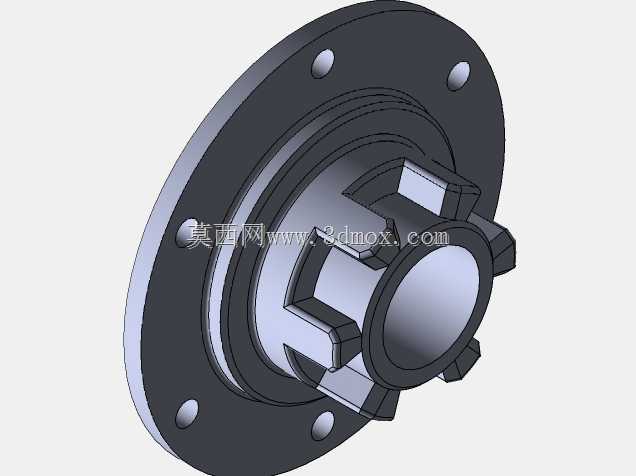

　　该零件属于传动系统与安装基座集成的连接构件，常见于中小型行走设备的轮边传动单元、工业设备的动力输出端转接部位，主要承担动力传递与部件安装定位的双重作用。从结构设计来看，零件一侧为圆形安装法兰盘，盘面上均匀分布6个通孔安装位，孔位采用等节距圆周排布，可保证安装时受力均匀，避免单侧应力集中导致的连接松动，法兰盘的安装端面设计有精加工贴合面，能够与对接的安装基座实现面接触，保证装配后的同轴度，减少传动过程中的径向跳动。法兰盘向另一侧延伸出带内花键的轴套结构，内花键采用矩形齿形设计，相比渐开线花键，该齿形加工难度更低，对中性能够满足中低速传动场景的使用需求，花键孔可直接与对应规格的花键轴配合，传递扭矩的同时可允许轴件在一定范围内做轴向微调，

　　适配装配过程中的尺寸公差累积。花键轴套的外端设计有周向分布的凸爪结构，该结构可与外部的端盖、制动部件或者传动拨叉配合，实现轴向定位或者扭矩的二次传递，凸爪的根部做了圆弧过渡处理，可避免应力集中导致的根部断裂，提升零件在交变载荷下的使用寿命。从安装边界来看，法兰盘的外径为零件的最大外轮廓尺寸，装配时需要预留对应直径的安装空间，法兰盘的厚度决定了安装面的接触刚度，设计时根据传递扭矩的大小核算了厚度参数，避免在大扭矩传递时出现法兰变形。花键端的外圆直径小于法兰盘外径，装配时可穿过安装基座的中心孔，实现零件的轴向定位，零件的总长度需匹配安装基座与传动端的轴向间距，避免装配后出现轴向窜动或者顶死的情况。在实际应用场景中，

　　这类零件常被用在小型工程机械的轮边减速机构、农业机械的动力输出转接部位、输送设备的辊筒端连接结构中，相比分体式的法兰与花键套结构，该集成式设计减少了装配环节的零件数量，降低了装配误差累积，同时减少了连接面的数量，提升了整体结构的刚性。设计过程中，针对花键的配合公差做了适配性调整，既保证花键配合时不会出现过大的间隙导致传动冲击，也避免过盈量过大导致装配困难，法兰盘上的安装孔采用通孔设计，可适配螺栓从单侧穿入的安装场景，降低现场装配的操作难度。零件的各台阶面均设计有退刀槽结构，满足机加工过程中的刀具退刀需求，同时退刀槽的尺寸也做了规范设计，避免槽宽过小导致加工时刀具磨损加剧。从受力角度分析，零件工作时主要承受花键传递的扭矩载荷，

　　以及法兰安装面的轴向压紧力，在花键与法兰的连接过渡位置做了加厚处理，提升该位置的抗扭截面系数，避免长期受交变扭矩作用出现疲劳断裂。外端的凸爪结构在与外部部件配合时，主要承受周向的剪切力，因此凸爪的宽度与高度均根据传递的最大扭矩做了强度核算，保证在额定载荷下不会出现剪切失效。
