通用深沟球轴承三维结构设计模型

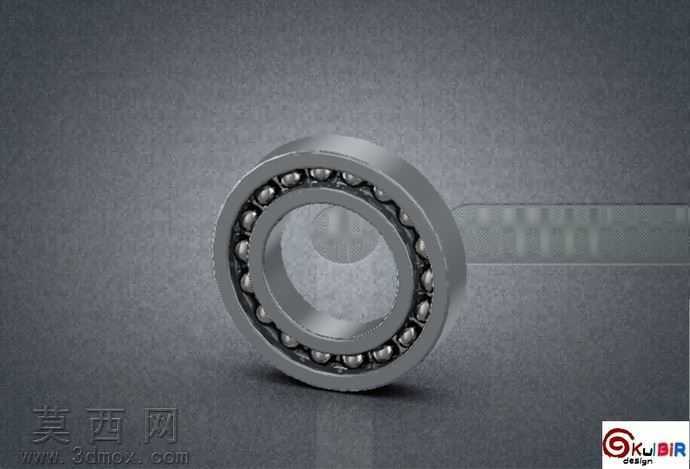

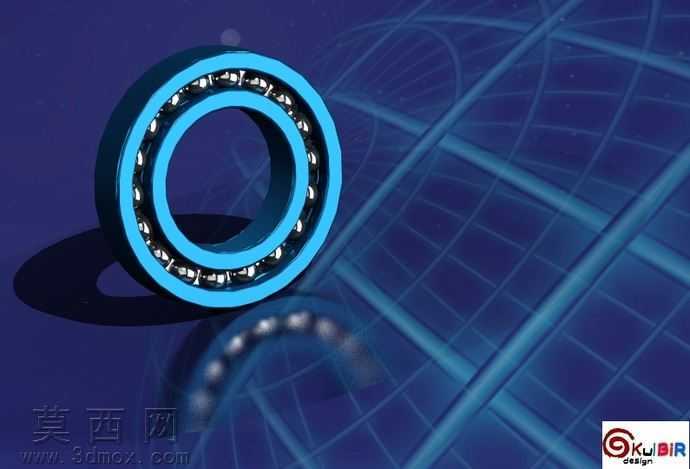

本模型为标准深沟球轴承的三维参数化设计成果，建模过程严格遵循滚动轴承的通用尺寸规范，从整体结构拆解出发，依次完成内圈、外圈、滚动体、保持架四个核心组成部分的特征构建。建模初期先确定轴承的公称内径、外径与宽度基准参数，通过旋转凸台特征生成内圈与外圈的基体结构，精准绘制内外圈的滚道圆弧曲面，保证滚道曲率与滚动体球面的匹配度，预留合理的径向游隙空间，还原真实轴承的装配配合关系。滚动体采用等直径钢球设计，通过圆周阵列特征实现钢球在滚道内的均匀排布，阵列数量与节圆直径完全匹配对应型号轴承的设计标准，确保每颗钢球与内外滚道的接触位置符合力学承载要求。保持架部分采用浪形结构设计，通过拉伸、切除、阵列组合特征完成兜孔结构构建，兜孔弧度与钢球球面适配，既能够对滚动体起到均匀分隔作用，也预留了滚动体转动的合理间隙，还原保持架引导滚动体运行、避免滚动体间直接摩擦的功能特性。材质渲染阶段，针对轴承不同部件的实际材质属性分别设置材质参数：内外圈与滚动体采用高碳铬轴承钢材质，调整金属材质的反射率、粗糙度参数，还原轴承钢经淬火处理后的光亮金属质感，表面添加细微的磨削纹理效果，贴合真实轴承零件的加工表面特征；保持架根据常用冲压钢保持架的特性，设置稍低的金属光泽度与偏哑光的表面质感，区分于滚动体与套圈的高光表面。场景渲染采用深蓝色科技感网格背景，添加柔和的环境光与定向补光，在轴承下方设置反射平面，呈现出轴承放置后的自然倒影效果，突出轴承的环形结构轮廓与金属质感，同时通过视角调整完整展示轴承的剖面可视效果，清晰呈现内部滚动体与保持架的装配位置关系。设计过程中充分考虑模型的可复用性，所有特征均保留参数化编辑接口，可通过修改公称尺寸参数快速生成不同型号的同类型轴承模型，适配机械设计场景中总成装配的替换需求，能够直接导入各类机械装配体中完成配合约束，无需二次调整结构即可还原轴承的旋转支撑功能，可用于机械结构教学演示、装配干涉检查、运动仿真分析等多种场景，模型结构完整无缺失特征，各部件间的装配关系清晰，符合实际轴承的生产设计逻辑。
