矿用刮板输送机分体式驱动链轮

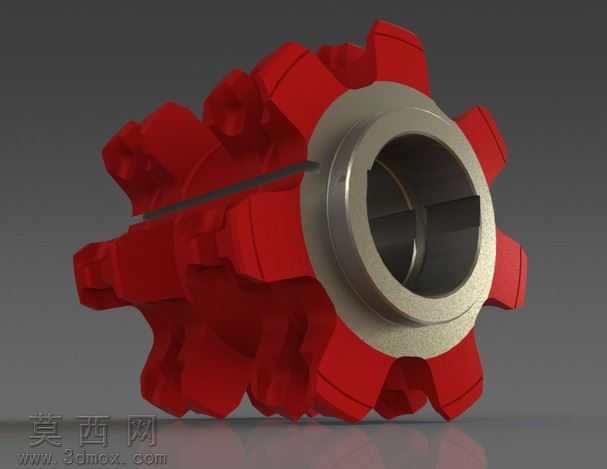

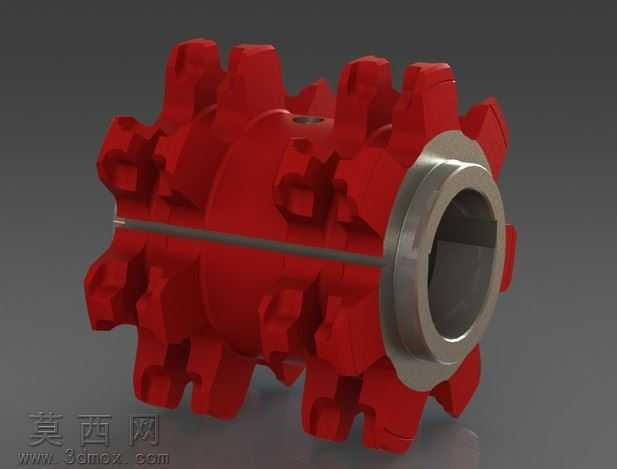

本模型为矿用输送设备配套的链传动驱动链轮，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循链轮啮合的几何参数规范，精准还原齿形轮廓、键槽结构与分体式装配特征。模型构建阶段先以旋转特征生成轮毂基体，通过拉伸切除完成中心通孔与传动键槽的结构塑造，键槽尺寸匹配重载传动的扭矩传递需求，轮毂与轮齿连接部位做了过渡圆角处理，可有效降低应力集中风险。轮齿部分采用阵列特征完成多齿均匀排布，每个齿的啮合曲面都经过曲率校验，保证与对应规格输送链条的啮合精度，避免传动过程中出现卡链、跳齿问题。轮体外侧的红色耐磨块采用分体式装配结构设计，建模时单独构建每个耐磨块的安装定位特征，预留了紧固件安装位，还原了实际产品可单独更换磨损齿块的结构优势，大幅降低设备维护成本。渲染阶段为金属轮毂部分赋予了哑光金属材质，还原铸钢件经机加工后的表面质感，边缘处做了细微的倒角高光处理，突出机加工面的精度特征；外侧耐磨块赋予高饱和度的红色工程耐磨材质，添加细微的颗粒质感模拟聚氨酯或耐磨合金的表面特性，场景采用柔和的侧方打光，清晰呈现轮体的结构层次与装配关系，轮毂内孔的金属反光、齿块边缘的棱角细节都通过材质参数与光影调整得到真实还原。设计过程中充分考虑重载输送工况的使用需求，对轮体的受力薄弱部位做了结构加强，分体式结构的设计既保证了整体传动强度，又提升了易损部位更换的便捷性，模型完整保留了各部件的装配约束关系，可直接用于装配验证、工程出图或工况模拟分析，齿形参数与安装尺寸均匹配通用矿用输送链条的适配标准，具备实际工程参考价值。
