自行车骑行用双环式手电固定支架结构

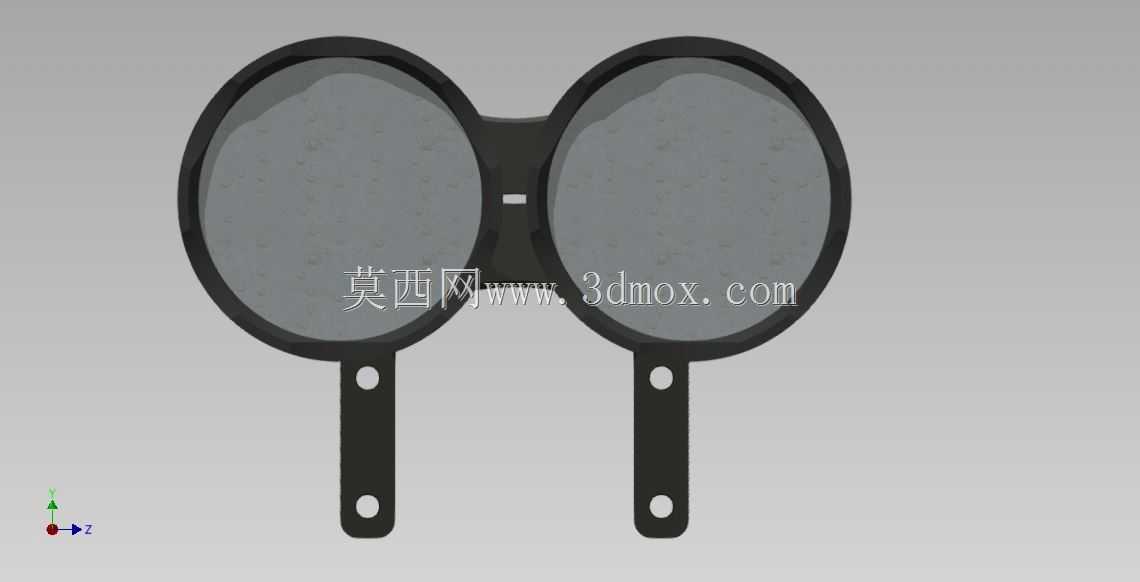

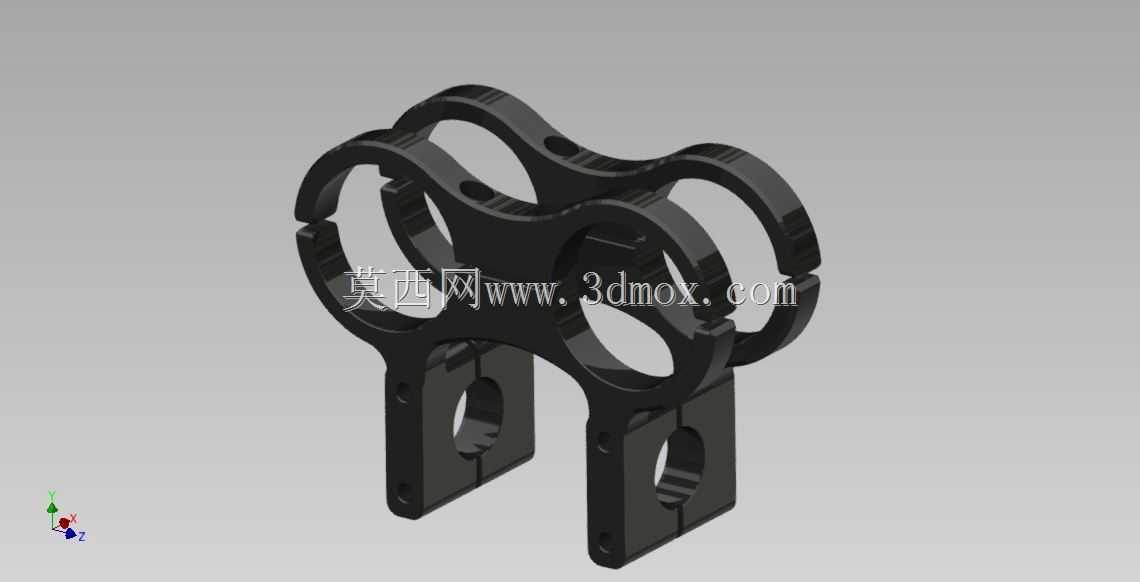

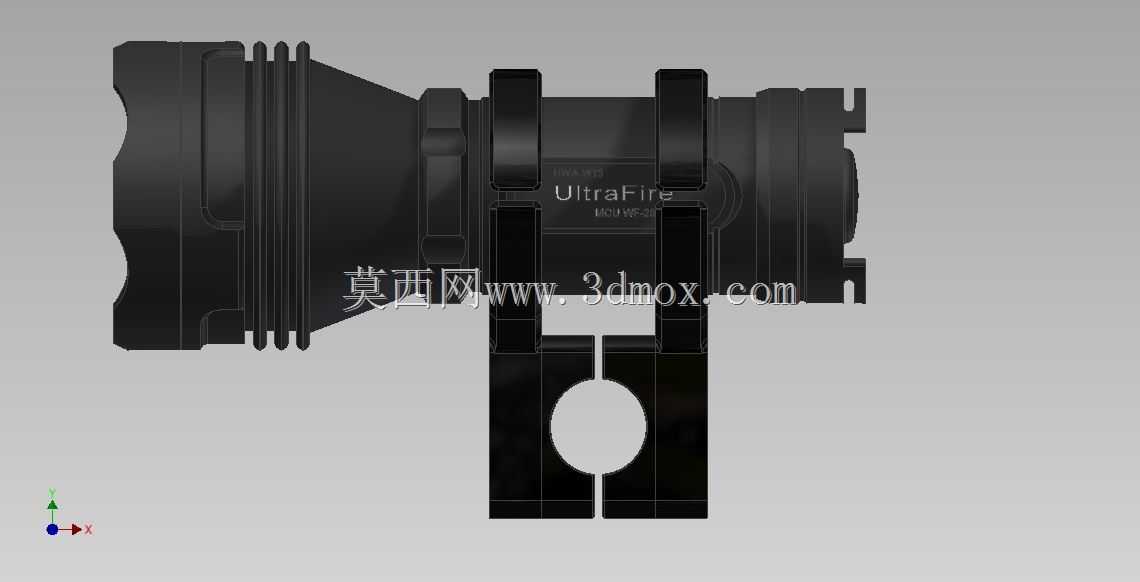

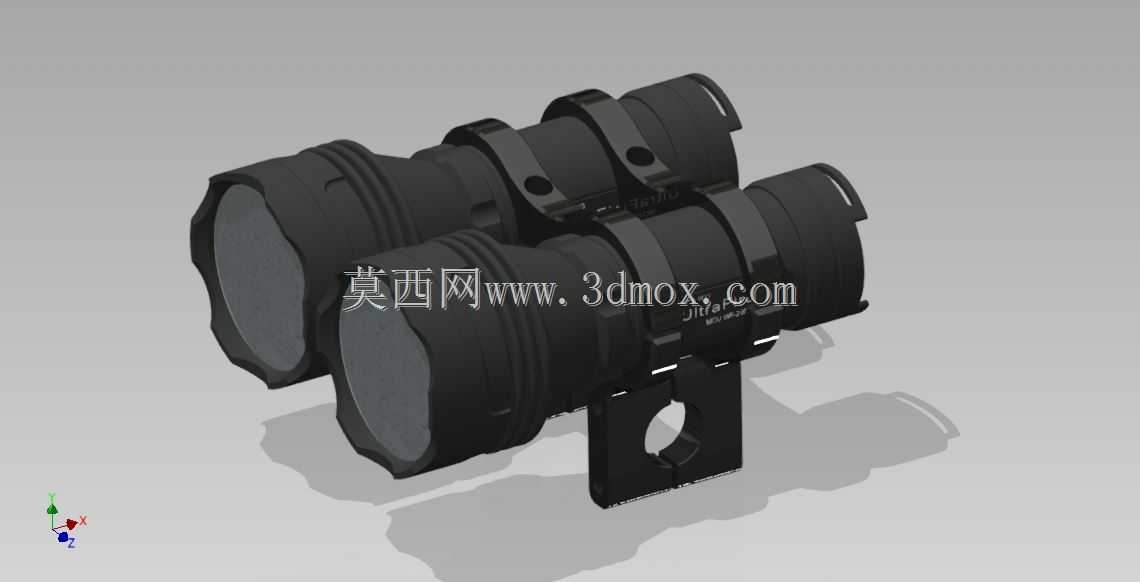

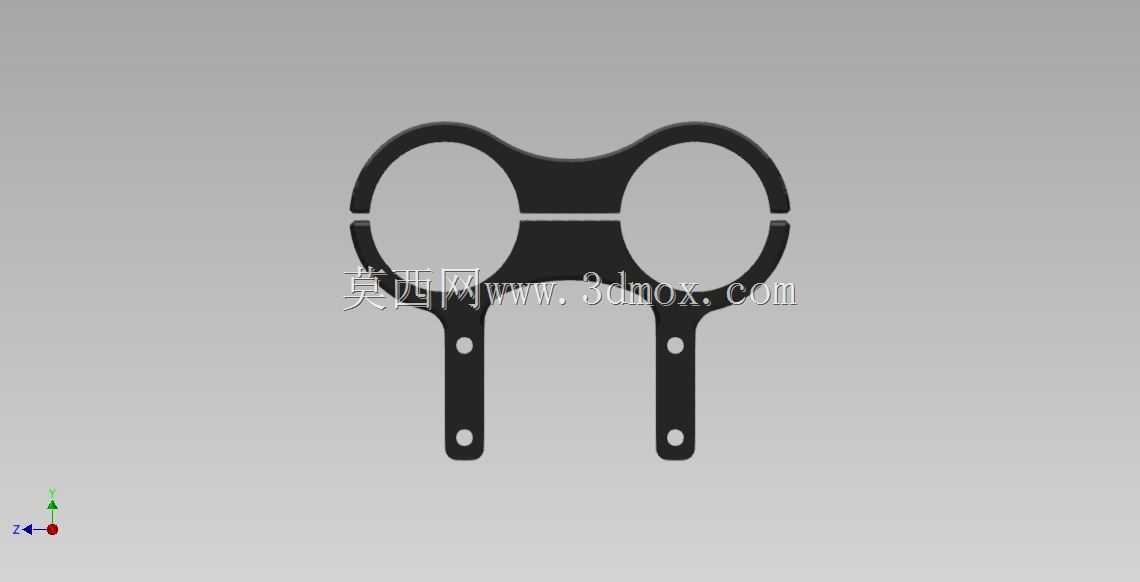

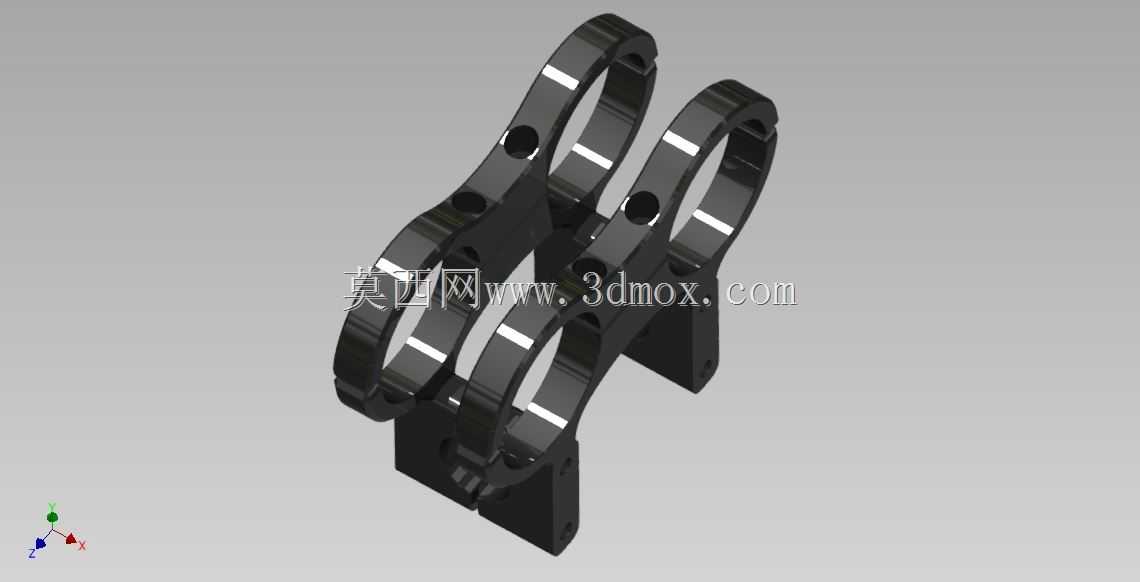

　　日常骑行场景里，夜骑环节的照明可靠性直接关系到骑行安全，不少骑友会选择大光通量的手持强光手电作为照明光源，这类手电相比成品自行车灯往往亮度更高、电池通用性更强，但配套的固定支架一直是容易出问题的环节——要么夹持力不足经过颠簸路面手电滑脱，要么适配管径范围窄，换了车把或者换了手电就无法使用，还有的支架采用单侧悬臂结构，长期承重后出现塑料断裂、金属形变的问题。这款双环式手电固定支架，就是针对这些实际使用痛点做的结构优化，从三维结构上能看到它采用了上下分体的双夹环布局，上半部分是两个平行的环形夹持位，用来抱紧手电的筒身，下半部分是两个对称的开口夹座，用来固定在自行车的车把横管上，中间的连接筋板做了加宽加厚处理，没有多余的减重镂空，

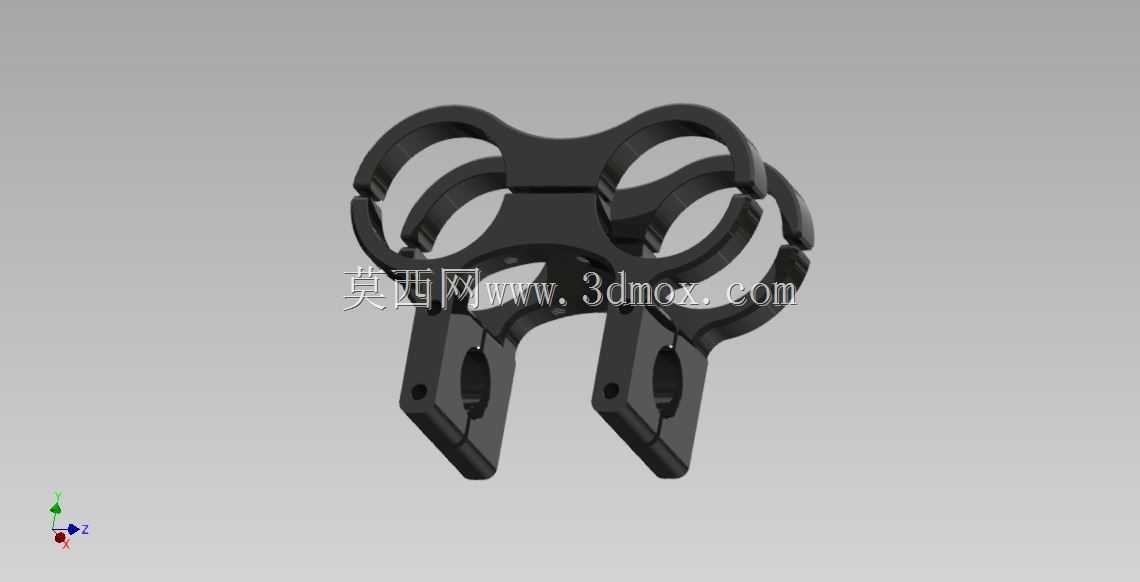

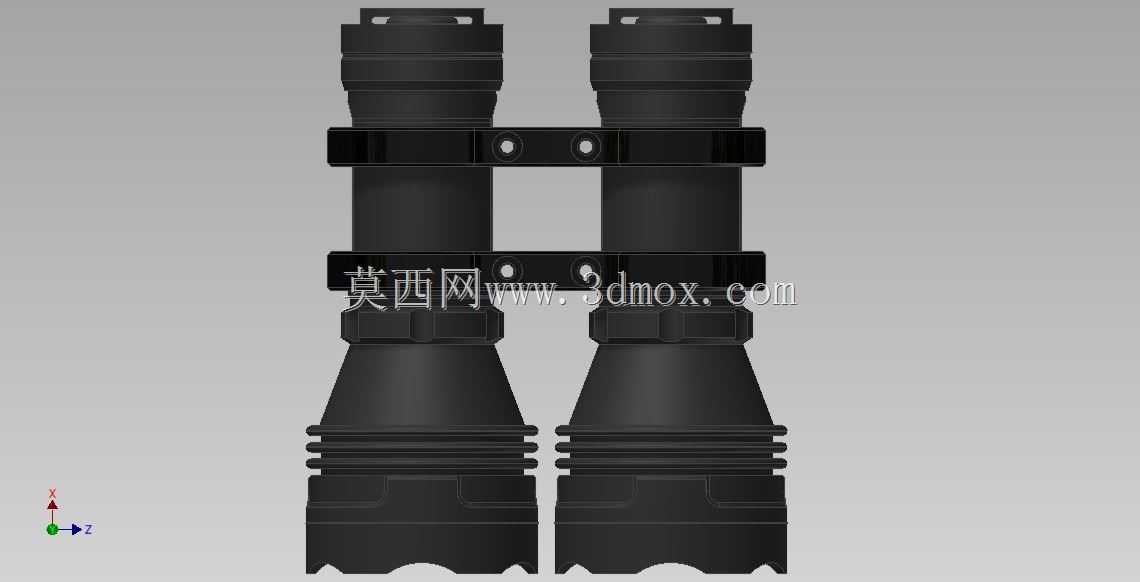

　　避免应力集中导致的结构断裂。从安装边界来看，下半部分的车把夹座适配常规的25.4mm、31.8mm两种主流自行车车把直径，夹座的开口处设计了对称的螺栓过孔，安装时可以通过锁紧螺栓的预紧力调整夹持力度，夹座内壁预留了粘贴橡胶防滑垫的槽位，实际装配时贴上3mm厚度的橡胶垫，既可以避免夹座刮花车把的阳极氧化层或者漆面，又能增加接触面的摩擦力，哪怕遇到连续的颠簸路面、越野路段的冲击，也不会出现支架绕车把转动、下滑的问题。上半部分的两个手电夹持环采用同轴设计，两个环的间距控制在45mm，相比单环固定的结构，双环支撑可以让手电的受力点分布更均匀，不会因为手电重心靠前出现筒身下倾、照射角度偏移的问题，

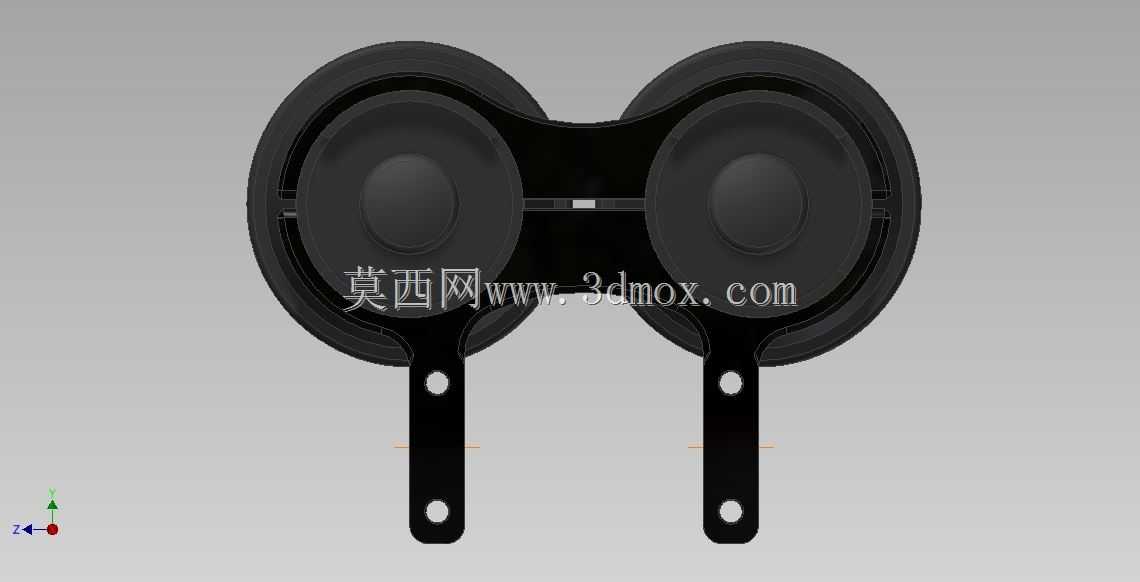

　　夹持环的内径适配24mm到28mm直径的主流强光手电，覆盖了市面上绝大多数18650电池款、21700电池款强光手电的筒身尺寸，环体同样采用开口式设计，锁紧后可以提供足够的抱紧力，同时不会因为过度锁紧夹伤手电的筒身表面。设计的时候没有采用常见的单臂连接结构，而是把上下夹持部分的连接位做成了整体式的双侧筋板，筋板厚度从夹环位置平滑过渡到车把夹座位置，通过有限元受力分析可以看到，这种结构在承受手电重量加上骑行颠簸的5倍冲击载荷时，最大应力出现在筋板和夹环的过渡圆角处，数值远低于常用6061铝合金的屈服强度，哪怕用ABS或者PC材质注塑生产，也能满足日常通勤、轻度越野的使用强度要求。实际使用中，这款支架不需要额外的转接配件，

　　直接通过螺栓锁紧就可以完成安装，用户可以根据自己的使用习惯调整手电的照射俯仰角度，锁紧后角度不会因为骑行震动发生偏移，相比市面上常见的塑料弹力绑带支架、单环螺丝支架，它的结构刚性更好，夹持稳定性更强，同时双夹环的设计也不会遮挡手电的散热鳍片，长时间高亮度点亮手电时，筒身的热量可以正常散出，不会因为支架包裹导致热量堆积影响手电的使用寿命。另外支架的所有边角都做了R2以上的圆角处理，没有尖锐的棱角，安装和调整的时候不会划伤手部，夹环的开口处做了向外的倒角，安装手电的时候可以更顺畅地把筒身卡入夹环内，不需要过度掰开夹环造成结构形变。从生产工艺角度看，这个结构如果采用金属材质，可以通过铝合金压铸或者钣金激光切割折弯后焊接成型，表面做黑色阳极氧化处理，和自行车车把、手电的黑色外观风格统一；如果采用工程塑料生产，可以直接开模注塑，生产效率高，成本更低，重量也更轻，适合入门级骑行用户的需求。在实际的骑行应用中，这款支架除了可以固定强光手电，也可以用来固定小型的骑行音响、补光灯等圆柱形的骑行配件，只要配件的直径在夹持范围内，都可以通过调整锁紧力度实现稳定固定，拓展了支架的使用场景，不需要为不同的配件单独购买对应的固定支架。
