斯泰克透明款电气接线盒三维结构设计

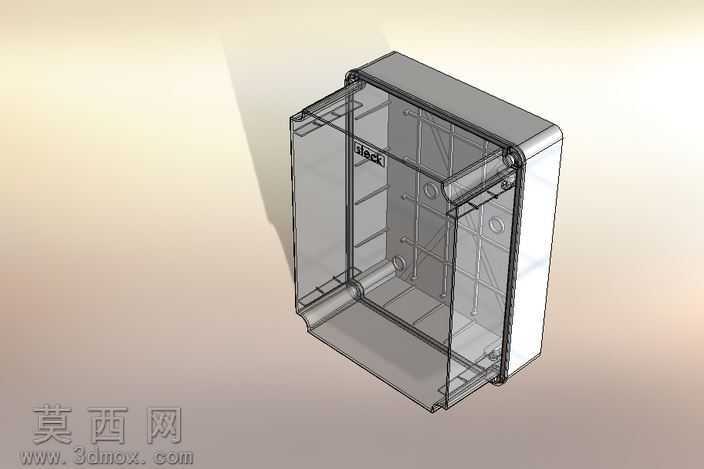

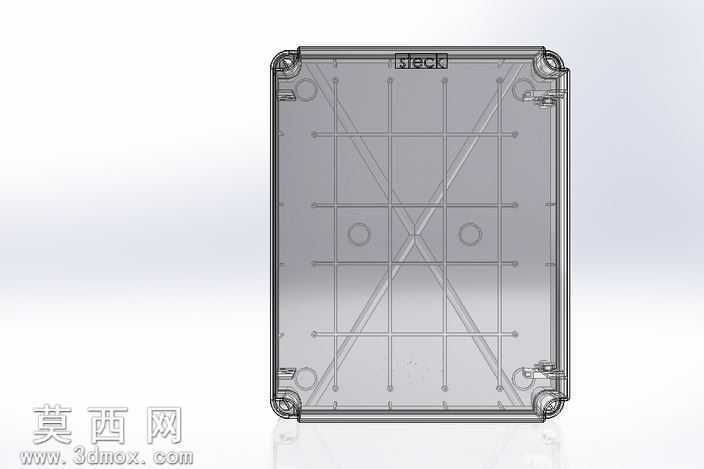

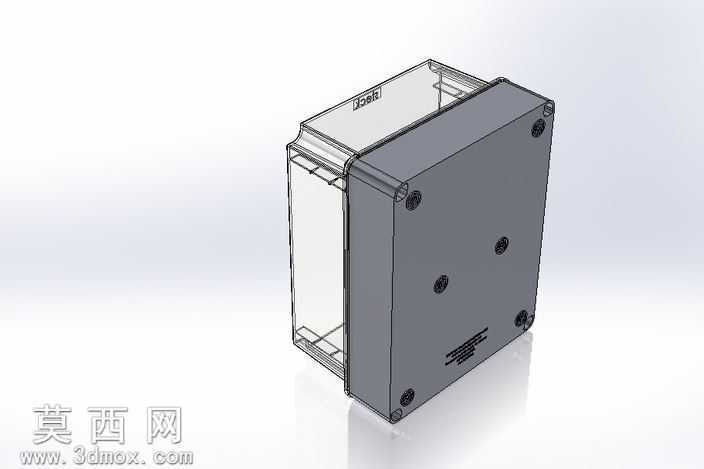

本作品为斯泰克品牌电气接线盒的三维参数化建模成果，建模阶段以实际产品的测绘尺寸为基准，在三维建模环境中先完成整体外轮廓的基准面搭建，通过拉伸、抽壳指令构建出盒体的基础腔体结构，整体壁厚按照电气防护壳体的通用标准设置，兼顾结构强度与材料成本控制。建模过程中对盒体内部的安装柱、走线卡槽、加强筋结构做了精细化还原：内部的圆形安装柱对应电路板或接线端子的固定点位，柱体高度与盒盖闭合后的内部净空尺寸完全匹配，避免安装时出现部件干涉；侧边的走线卡槽做了圆角过渡处理，防止穿线时划伤线缆绝缘层；盒体内壁纵横分布的加强筋采用等厚度设计，在不显著增加整体重量的前提下提升壳体抗形变能力，避免外力挤压导致盒体开裂。盒体与盒盖的连接结构采用侧边转轴加卡扣的组合形式，建模时对转轴的配合间隙做了公差预留，保证开合转动顺畅无卡顿，侧边的锁扣结构做了倒扣角度优化，确保闭合后扣合紧密，满足户外使用的防尘防溅要求。渲染阶段采用半透明工程塑料材质赋予盒体，通过调整材质的透明度、折射率参数，既可以清晰展示内部的结构布局，又能还原透明PC材质接线盒的真实质感，场景中添加柔和的漫反射光源，多角度呈现壳体的棱角过渡、表面细节与内部构造，让观看者可以直观理解产品的装配逻辑与结构特点。设计过程中充分考虑电气接线盒的实际使用场景，所有转角位置均做了圆角处理，避免锐边划伤安装人员，盒体底部的预留安装孔位做了沉台设计，安装螺丝后不会突出盒体内壁影响内部器件布置，整体结构完全符合电气辅件的行业设计规范，可用于产品展示、安装模拟、结构优化参考等场景。
