37毫米口径POSA燃油化油器结构设计

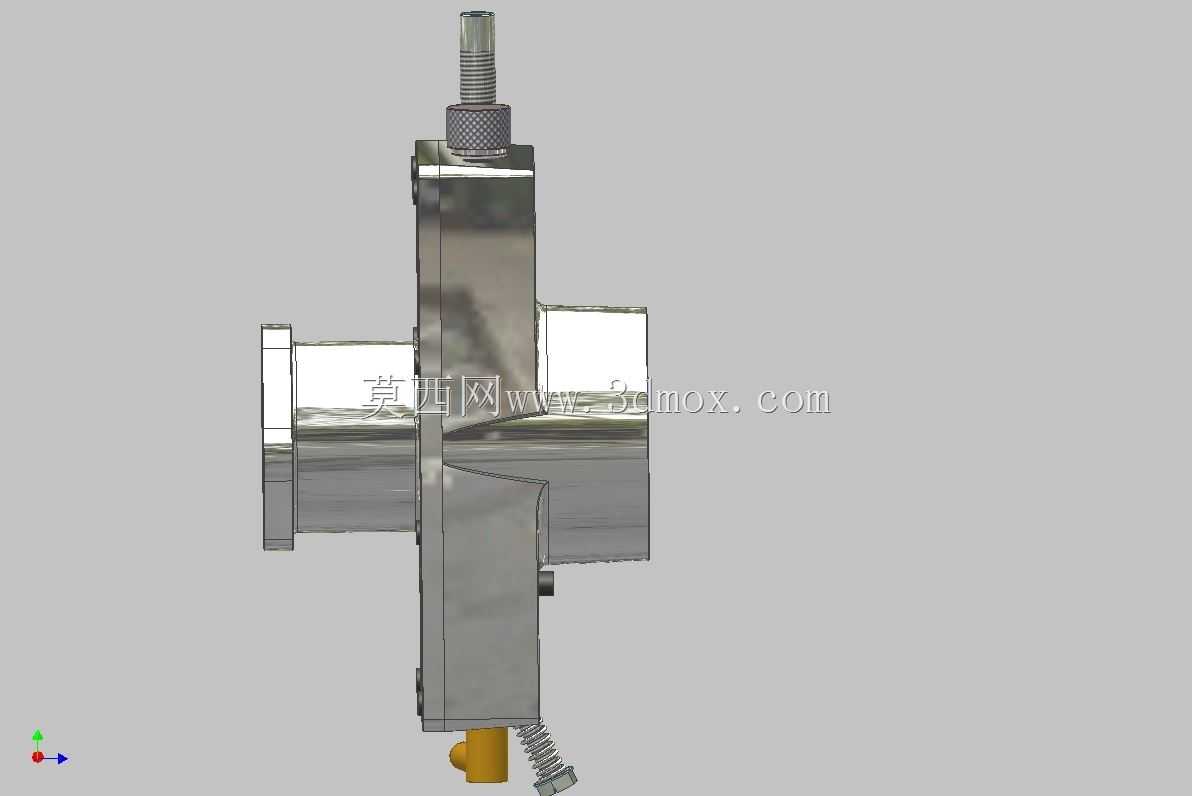

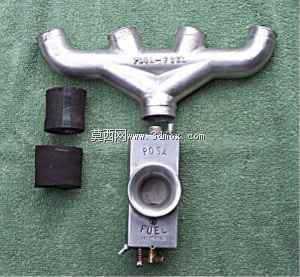

　　这款37毫米口径的POSA燃油化油器，主要适配小排量通用动力设备、轻型摩托以及小型通用汽油机的燃油供给场景，在园林机械、小型农用动力、迷你改装机车这类对动力响应速度、燃油雾化效率有明确要求的设备上应用广泛。不同于大排量机型使用的多腔化油器结构，这款单腔平吸式化油器的设计逻辑完全围绕小排量动力的中低转速扭矩输出特性展开，核心是在有限的安装空间内，实现燃油与进气的充分混合，保证不同节气门开度下的空燃比稳定性。从结构设计来看，化油器主体采用一体化压铸成型的本体结构，进气通径严格控制在37毫米，这个尺寸刚好匹配50cc到125cc排量区间单缸汽油机的进气流量需求，不会因为通径过大导致低转速区间进气流速不足、燃油雾化变差，

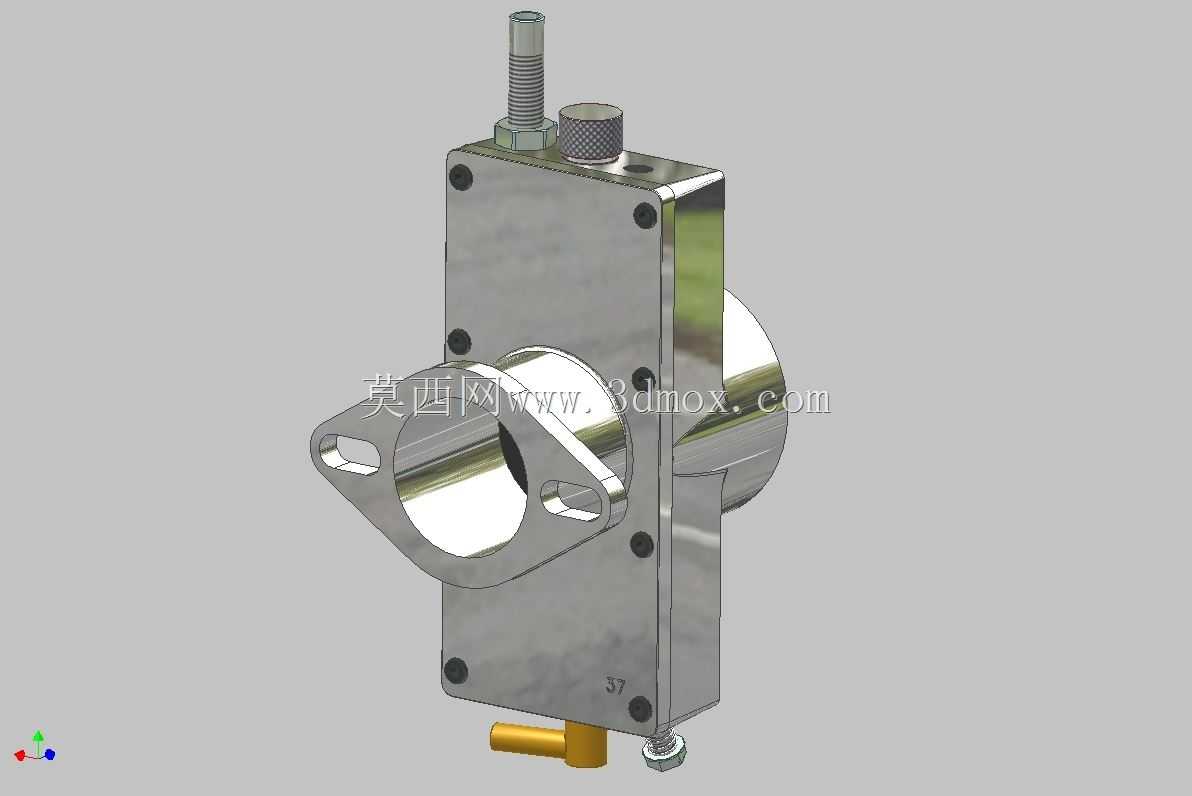

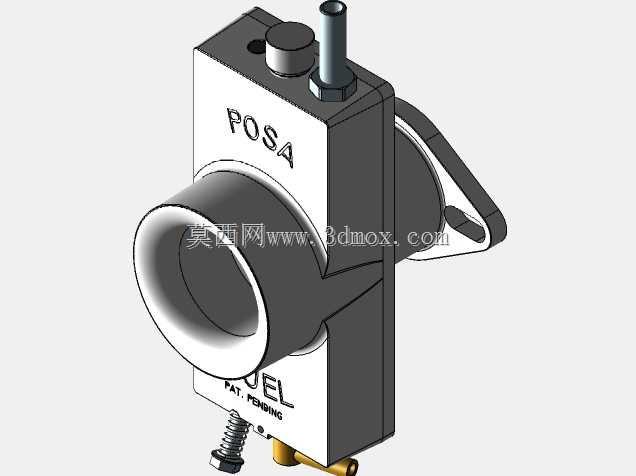

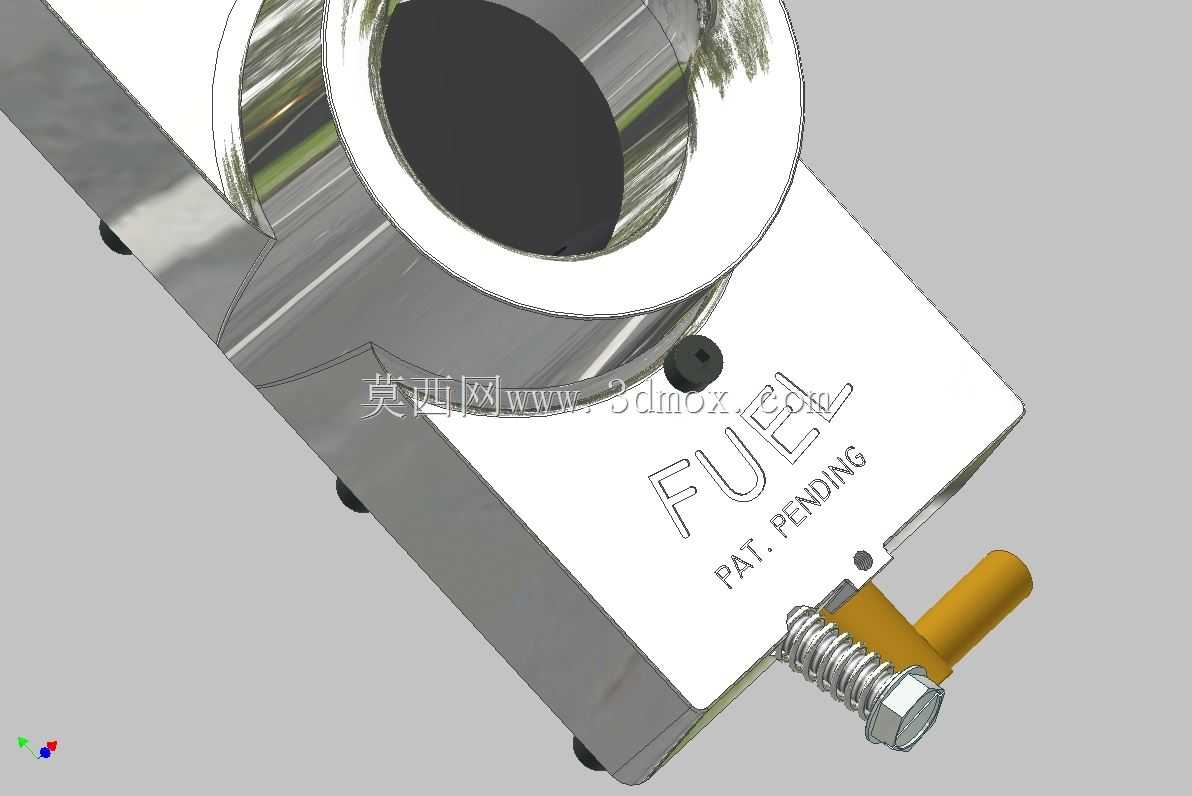

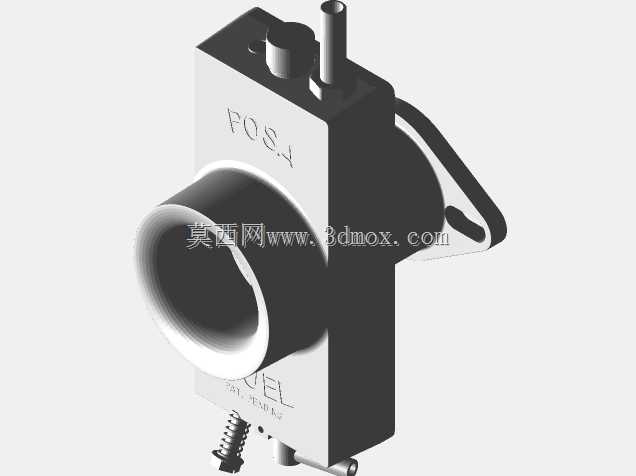

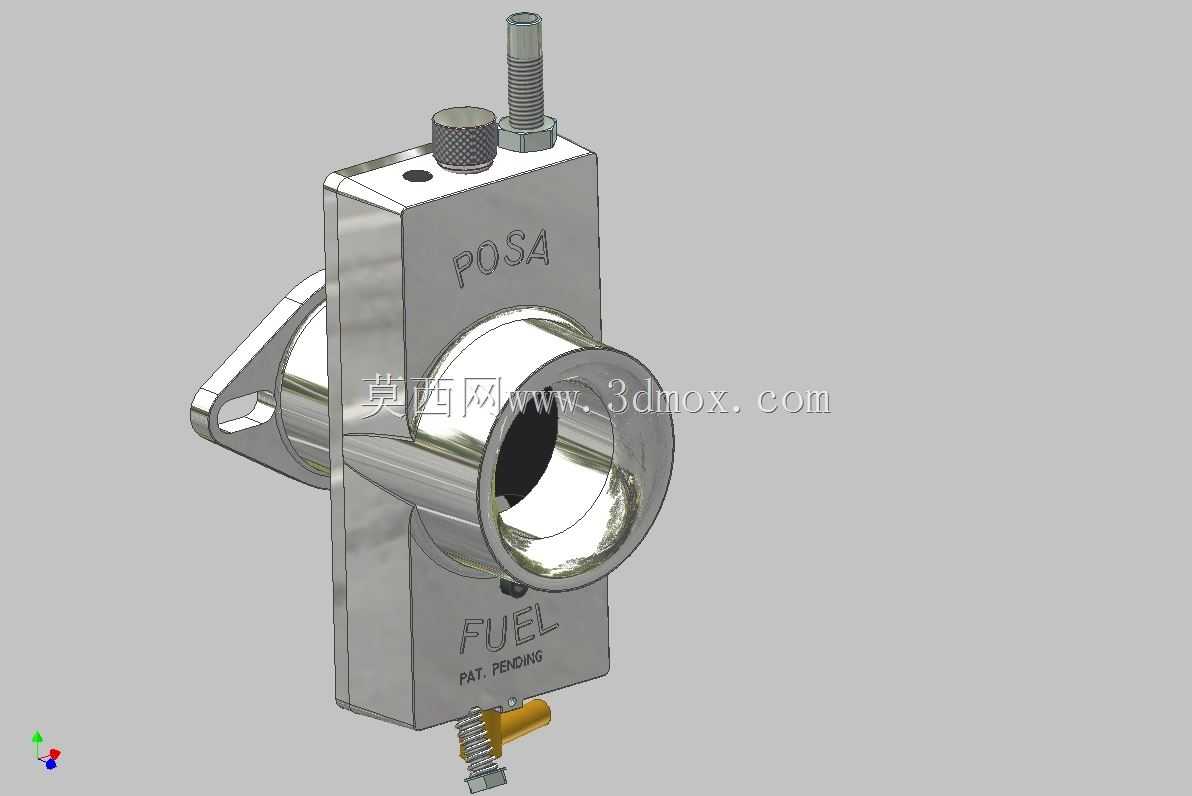

　　也不会因为通径过小限制高转速区间的进气充量，影响动力上限。本体上预留的FUEL标识区域是燃油腔的外置观察位，实际生产中这个位置会做透明油窗或者蚀刻标识，方便运维人员快速判断油位状态，避免燃油加注过量或者油位不足导致的供油异常。侧面的调节机构采用弹簧预紧的怠速调节螺钉搭配外置燃油开关拨杆的组合，弹簧预紧结构可以避免设备运行过程中的振动导致调节螺钉移位，保证怠速工况的空燃比长期稳定，不需要频繁调校；外置的黄色拨杆是燃油通路开关，停机状态下可以直接切断燃油供给，防止长期静置时燃油渗漏进入气缸，造成下次启动淹缸的问题。安装边界方面，化油器的进气端采用标准圆形法兰接口，法兰端面的平面度要求控制在0.05毫米以内，保证与进气歧管连接时的密封性，

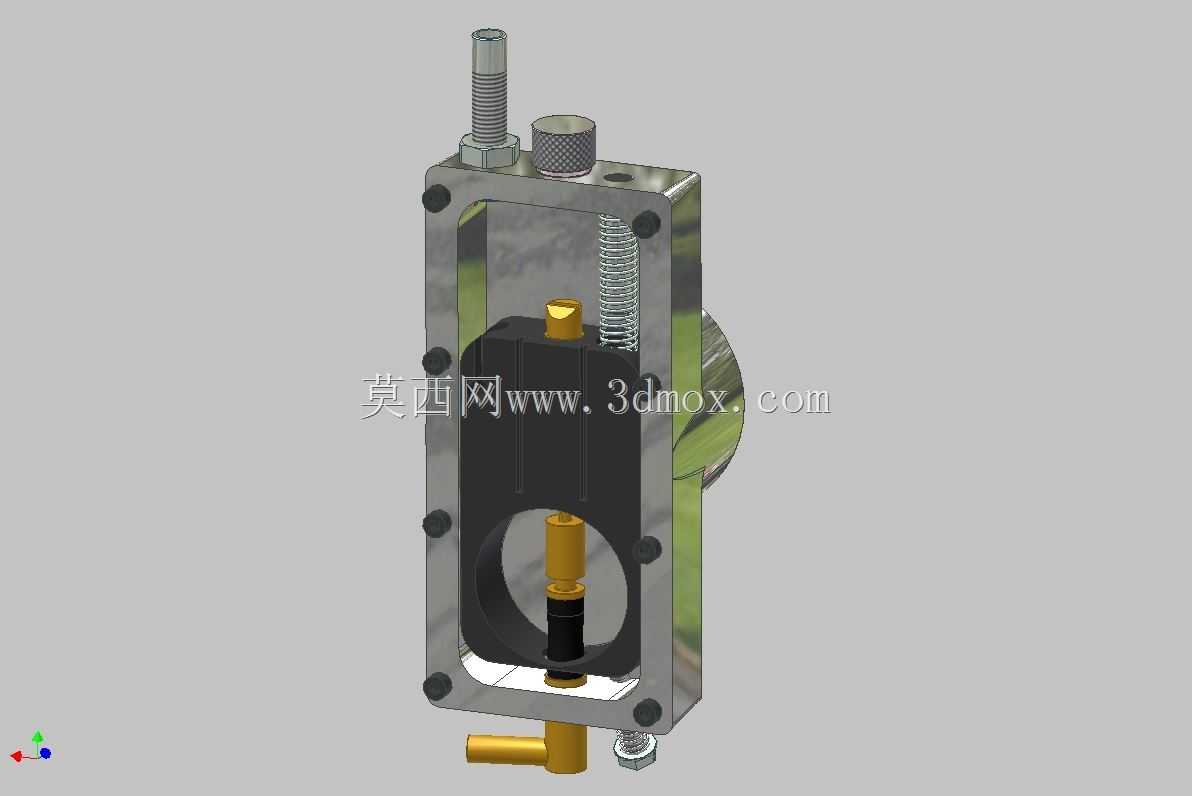

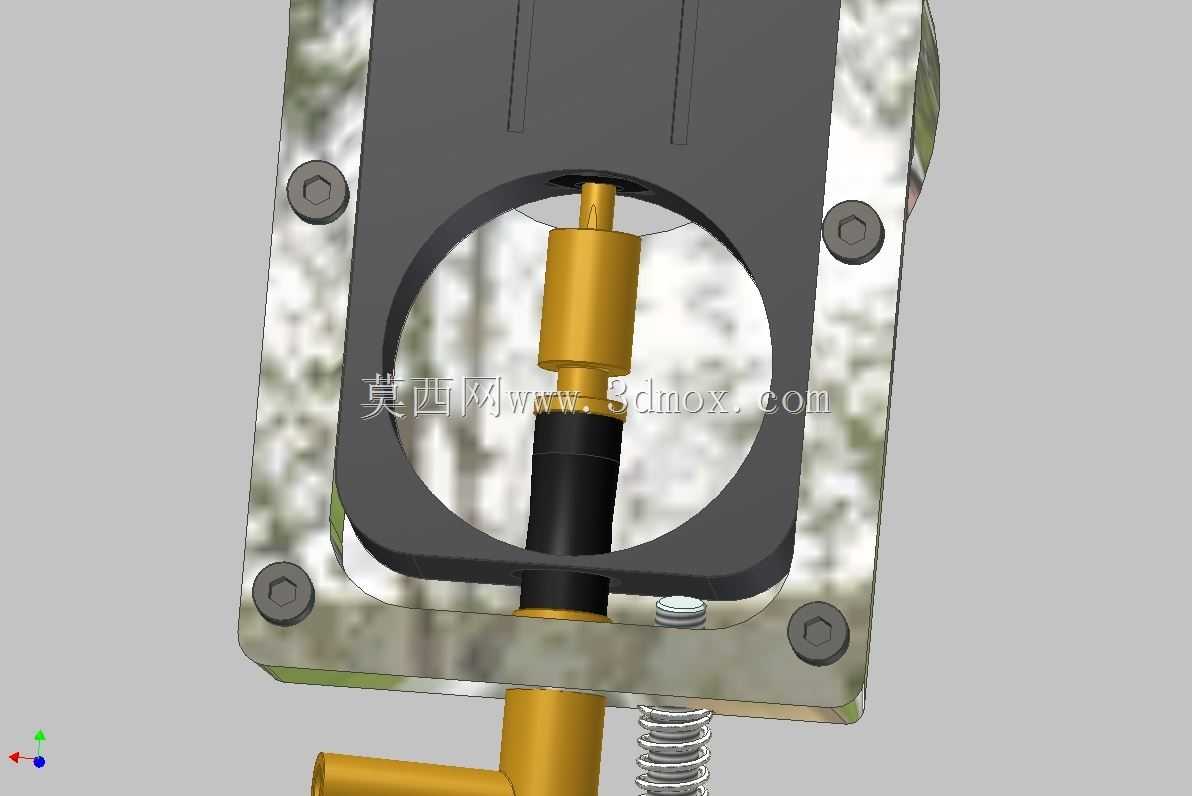

　　不会出现漏气导致的空燃比失准；出油端与气缸进气口的连接位预留了密封胶圈的安装槽，不需要额外打密封胶即可实现可靠密封，拆装维护的效率更高。本体上的两个固定安装孔位采用对称布局，孔距适配同级别通用汽油机的标准安装位，不需要额外改装支架即可直接替换同规格的传统化油器，降低设备改装和维修的配件适配成本。在功能特性上，这款化油器的油针与主量孔的匹配经过针对性调校，在节气门从全闭到全开的整个行程中，燃油供给量可以跟随进气流量线性变化，不会出现某一开度区间混合气过浓或者过稀的问题，保证动力输出的平顺性。怠速油道的设计采用独立的低速供油回路，在节气门接近全闭的怠速工况下，燃油可以通过怠速量孔提前与进气气流预混，避免怠速工况抖动、易熄火的问题。

　　浮子室的进油阀采用耐油橡胶密封结构，在燃油压力波动的情况下也能稳定控制浮子室油位，不会因为设备倾斜角度过大出现燃油溢漏的问题，适配小型动力设备经常在非水平工况下作业的使用场景。从建模细节来看，整个化油器的所有配合面都做了公差预留，活动部件比如节气门转轴、调节螺钉、开关拨杆都保留了合理的装配间隙，既不会因为间隙过大出现卡滞，也不会因为间隙过小导致热胀冷缩后活动受阻。本体上的所有棱角都做了R0.5到R1的圆角处理，既符合压铸工艺的脱模要求，也避免安装维护过程中锐角划伤操作人员。外部的金属连接件比如调节螺钉、固定螺栓都采用标准件规格，替换时不需要定制特殊配件，降低后期运维成本。
