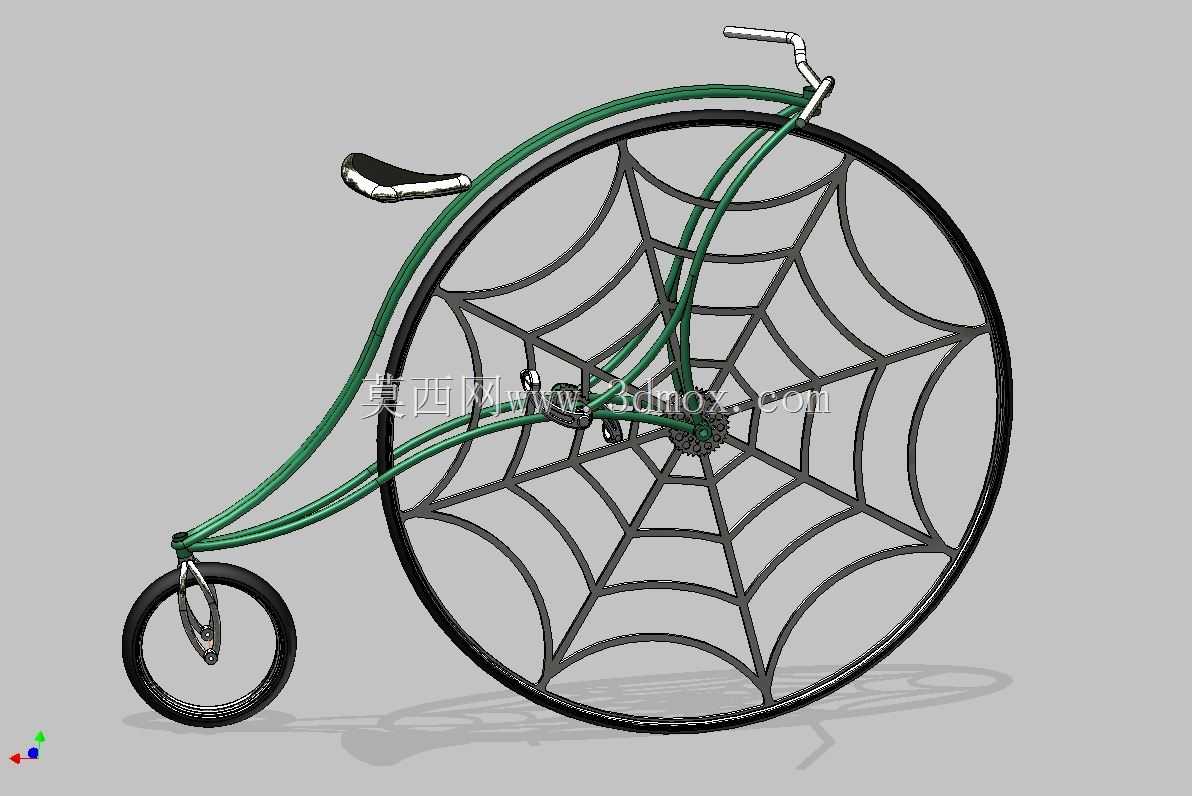

蛛网辐条复古创意高轮自行车结构

　　这款异形高轮代步装置的设计，最初是为了满足主题文旅场景的特色代步、创意展陈需求，区别于常规大小轮复古自行车的结构逻辑，其核心承载轮采用了蛛网式辐条布局，完全打破传统钢丝辐条的受力传递路径。从实际使用场景来看，这类结构既可以作为文创园区的特色体验代步工具，也能作为工业设计展、复古交通主题展的展陈样品，还能为个性化定制单车的设计提供结构参考。

　　在功能特性层面，这套结构的主承载轮直径远大于常规自行车后轮，轮组的辐条采用一体化蛛网式曲面排布，每一根辐条的受力路径都从轮轴中心呈放射状延伸至轮辋，同时在相邻放射辐条之间增加了弧形连接筋，让整个轮组形成类似蛛网的网状受力结构，相比传统直拉钢丝辐条，这种结构的侧向抗形变能力更强，在承受偏载载荷时，应力会沿着弧形连接筋分散到多根相邻辐条上，避免单根辐条应力集中导致的断裂问题。前端的小直径导向轮通过弯曲成型的绿色车架主梁与主轮轴连接，车架主梁采用连续弯曲的管型结构，从车把位置向下延伸，绕过主轮的上半部分后直接固定在主轮轴的安装座上，省去了传统自行车的后下叉、后上叉结构，整体结构件数量更少，装配环节的拼接焊点也相应减少。

　　从设计思路的落地逻辑来看，这套结构在建模阶段优先确定了主轮的安装边界：主轮的轮辋宽度控制在常规自行车轮胎的适配范围内，能够兼容市面上常见的26寸以上规格的实心复古轮胎，不需要单独开模定制轮胎，降低后续实物打样的成本。轮轴的安装位置位于主轮的几何中心，轴座的安装孔位尺寸与标准自行车花鼓的安装尺寸匹配，能够直接复用成熟的花鼓、轴承配件，不需要重新设计传动连接部件。车把的安装位置位于主轮的前上方，立管角度经过反复调整，保证骑行时的转向操作不会与主轮的蛛网辐条发生运动干涉，转向行程范围内，车把、立管与辐条之间预留了足够的安全间隙，即使在最大转向角度下也不会出现剐蹭问题。鞍座的安装位置位于主轮的正上方靠前位置，座管直接固定在弯曲的车架主梁上，骑行时人体的重心恰好落在主轮的中心承载区域，避免重心偏前或偏后导致的翘头、后仰风险。

　　在安装边界的尺寸控制上，前端导向轮的直径仅为主轮直径的六分之一左右，导向轮的叉腿宽度与常规小轮径折叠车的前叉宽度一致，能够直接适配12寸规格的小轮轮胎，前叉与车架主梁的连接位置采用标准的碗组安装结构，转向阻尼可以通过碗组的预压螺母进行调整，适配不同骑行者的操作习惯。车架主梁的管型采用变径设计，靠近主轮轴的位置管径更大，承受的弯曲载荷也更高，靠近车把、鞍座的位置管径适当缩小，在保证结构强度的前提下尽可能降低整体重量。蛛网辐条的每一处连接节点都做了圆弧过渡处理，避免直角位置的应力集中，在建模阶段就通过有限元分析验证了不同载荷下的应力分布，确保在常规骑行体重载荷下，所有结构件的应力值都低于材料的屈服强度，不会出现塑性形变。

　　从实际使用的适配性来看，这套结构没有设计传统的链条传动结构，骑行时的动力传递可以通过脚踏直接安装在主轮轴上的方式实现，也就是早期高轮自行车的直接驱动逻辑，脚踏的转动半径经过测算，不会在转动过程中碰到地面，也不会与蛛网辐条发生干涉，曲柄的长度适配普通人的腿长范围，保证骑行时的踩踏角度符合人体工学。整车的轴距控制在合理范围内，转弯半径比常规大小轮复古车更小，在文创园区的狭窄步道上也能灵活转向，蛛网结构的轮组在视觉上有极强的辨识度，即使静止放置也能成为场景中的视觉焦点，同时网状结构的辐条不会像实心轮盘那样产生过大的风阻，骑行时的空气阻力表现优于同尺寸的实心轮组。
