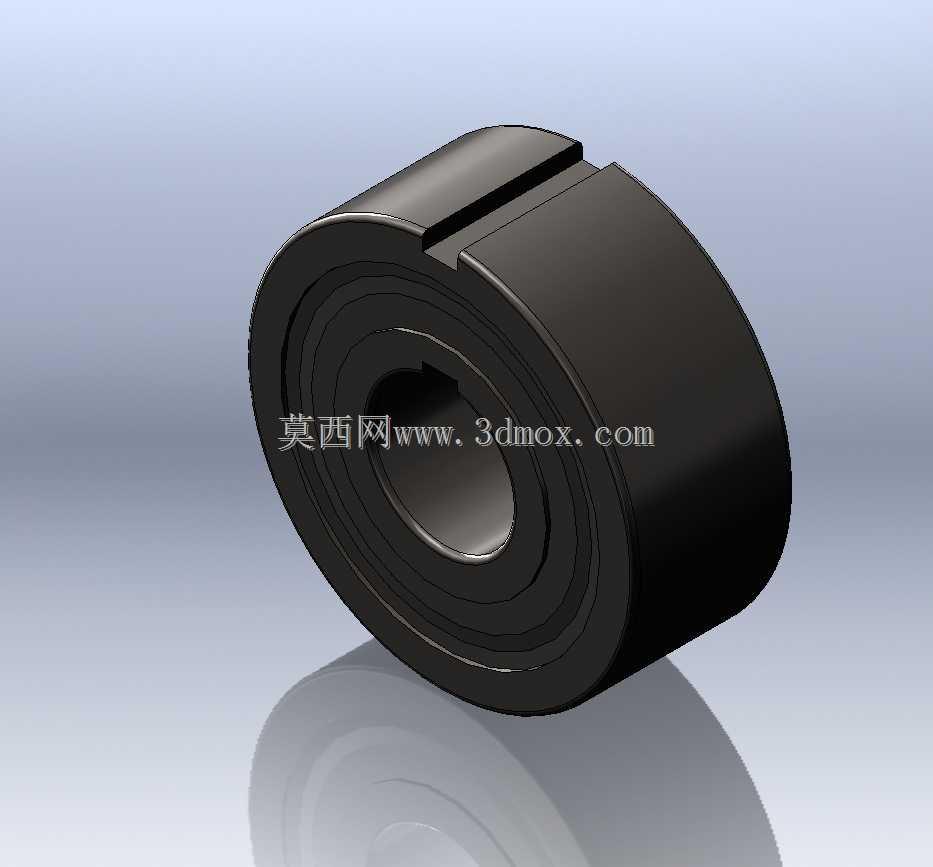

带卡槽结构单向滚柱轴承三维结构

　　在轻工输送线的止逆机构、包装设备的单向进给单元、小型传动系统的防反转结构里，这类带外卡槽的单向轴承是很常见的传动基础件，日常做设备改型或者非标机构设计时，经常会碰到需要适配这类单向传动件的场景，很多新手建模时容易忽略安装边界和功能结构的匹配，最后做出来的模型要么装配干涉，要么没法实现单向锁止的功能。

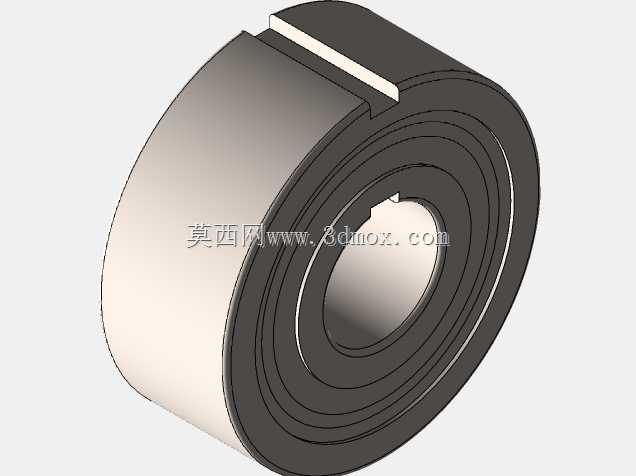

　　从实际使用场景来说，这类单向轴承核心的作用是实现单一方向的扭矩传递，反向旋转时会自动锁止，避免传动链反转带来的设备故障，比如倾斜布置的皮带输送机停机时，物料重力会带动从动轮反转，这时候在传动端加装这类单向轴承，就能直接锁止转轴，不需要额外加装棘轮止逆机构，能大幅简化机构的整体结构。和普通深沟球轴承不同，它的外圈不是光滑圆柱面，外侧开有对称的轴向卡槽，这个结构是专门为安装时的周向防转设计的，很多设备的轴承座对应位置会做凸台嵌入卡槽，不需要额外打紧定螺钉，就能避免外圈跟转，比光面外圈的轴承安装更可靠，承受冲击载荷时也不会出现外圈移位的问题。

　　做这个模型的结构设计时，首先要理清单向锁止的核心逻辑，内部的滚柱、保持架和内外圈的楔形滚道是功能实现的核心，建模时不能只做外观的圆柱轮廓，要把楔形滚道的偏心尺寸做准确，滚柱和滚道的接触间隙要控制在合理范围，不然模拟运动时要么双向都能转，要么正向转动也卡滞。参数化建模的思路是先把轴承的内孔直径、外圈外径、整体宽度作为顶层驱动参数，再关联楔形滚道的偏心距、滚柱直径、卡槽的宽度和深度这些次级参数，后续如果需要适配不同安装尺寸的场景，只需要修改顶层参数就能快速生成新的配置，不用重新绘制每个特征。

　　安装边界方面，这类轴承的内圈是和转轴过盈配合的，建模时内孔的公差带要按照基孔制的过渡配合来预留尺寸，外圈和轴承座是间隙配合，靠外侧的卡槽实现周向固定，轴向的定位靠轴承座的台阶和端盖压紧，所以模型里外圈的卡槽轴向位置要和轴承座的凸台位置完全对应，卡槽的宽度要比凸台宽度大0.1到0.2毫米，方便装配时的对位，不会出现装不进去的情况。日常选型时要注意，这类单向轴承不能承受太大的径向载荷，它的核心功能是单向扭矩传递，径向承载能力比同尺寸的深沟球轴承要弱，所以布置传动结构时，不要把它作为主要的径向支撑件，最好和普通支撑轴承配对使用，让它只承担单向锁止的扭矩传递功能，能大幅延长使用寿命。

　　很多刚接触机械设计的人做这类零件建模时，容易把外圈的卡槽位置做偏，或者忽略内部滚道的楔形结构，只做个空心圆柱套个滚子，那样的模型看着外形像，实际完全没法用于机构运动仿真，也没法指导生产加工。做参数化模型的时候，要把每个特征的约束关系理清楚，比如滚柱的位置要和楔形滚道的斜面做相切约束，保持架的兜孔要和滚柱做同轴约束，修改参数的时候所有关联特征能同步更新，不会出现特征报错的情况。另外这类轴承在实际装配时，要注意安装方向，锁止方向要和设备需要防止反转的方向对应，装反的话就完全起不到止逆作用，建模时可以在模型表面做个很小的方向标识特征，方便装配时识别方向，避免现场装错返工。

　　在小型自动化设备的间歇进给机构里，这类单向轴承还能和曲柄滑块机构配合，实现单向的间歇送料，比棘轮棘爪结构的传动更平稳，噪音也更小，因为它的锁止是靠滚柱和楔形面的楔紧作用，没有棘爪啮合的冲击，适合用在对传动平稳性有一定要求的轻载场合。建模的时候还要注意零件的工艺性，外圈的卡槽是铣削加工出来的，卡槽的根部要做微小的倒角，避免应力集中，不然承受冲击扭矩时容易从卡槽根部开裂，内圈和外圈的端面要做倒角，方便压装到转轴和轴承座里，不会刮伤配合面。
