工业脉冲袋式除尘过滤设备结构

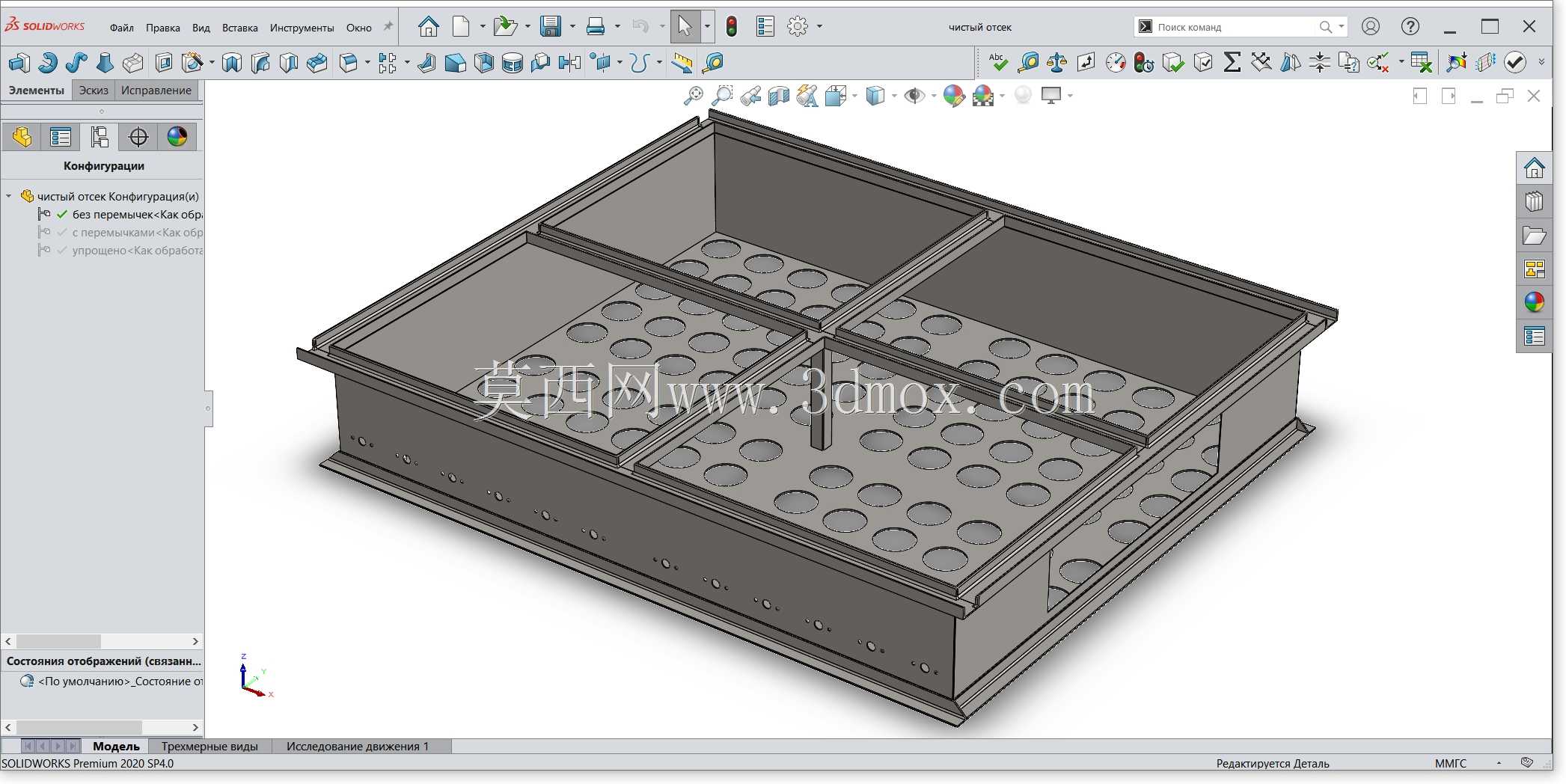

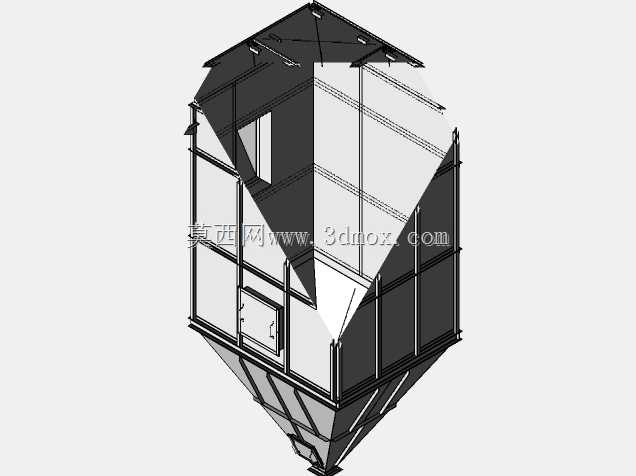

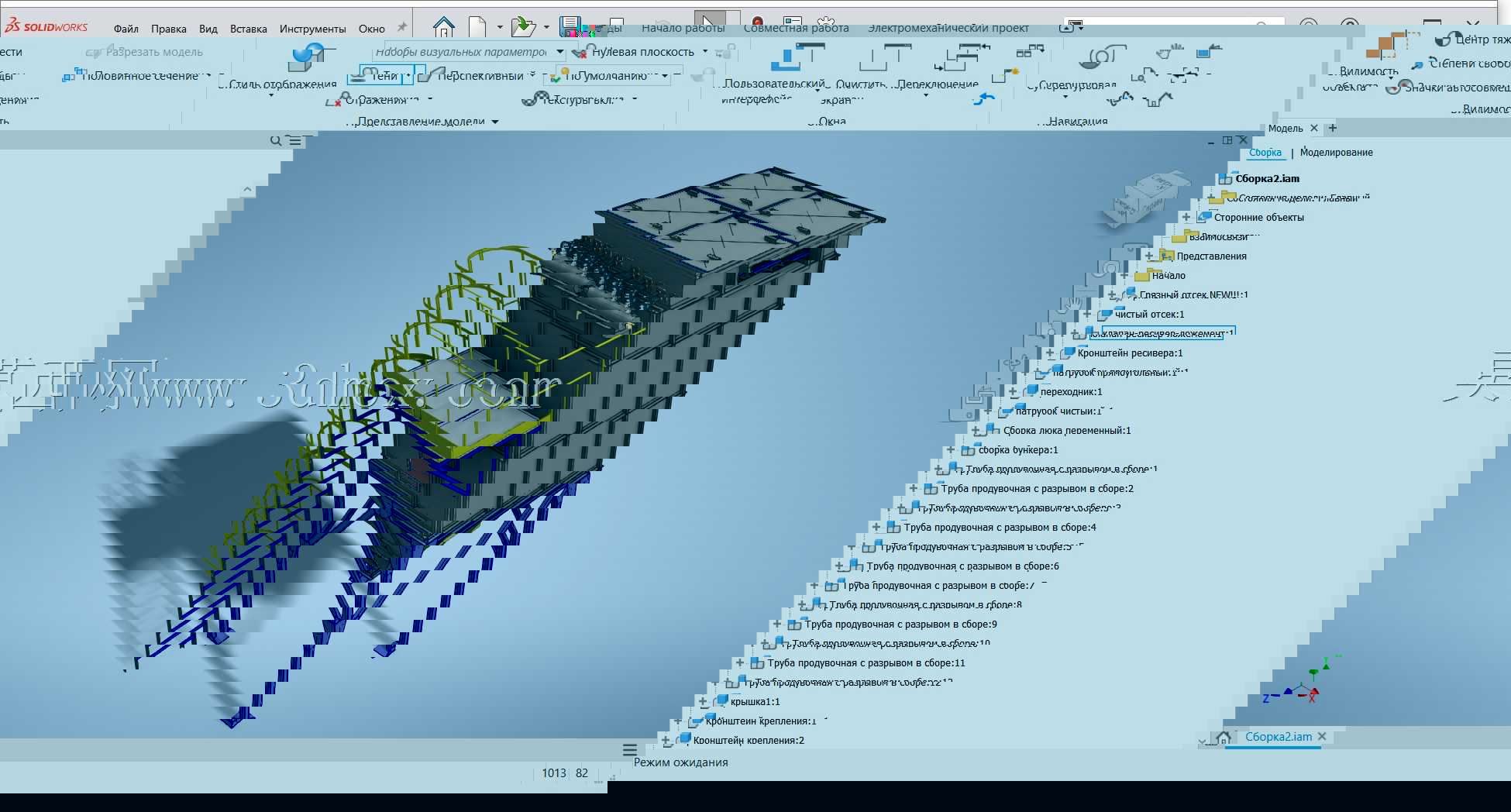

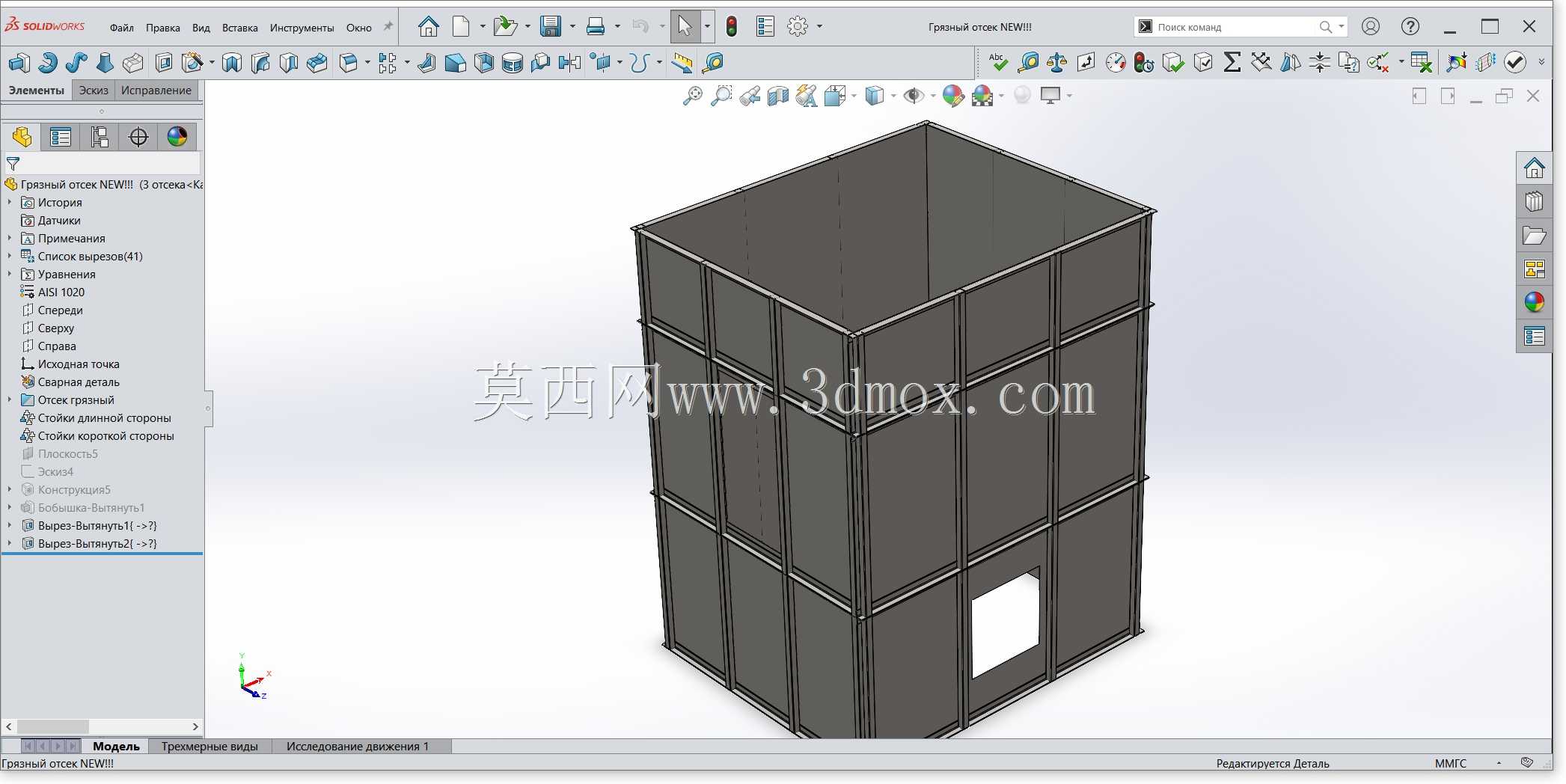

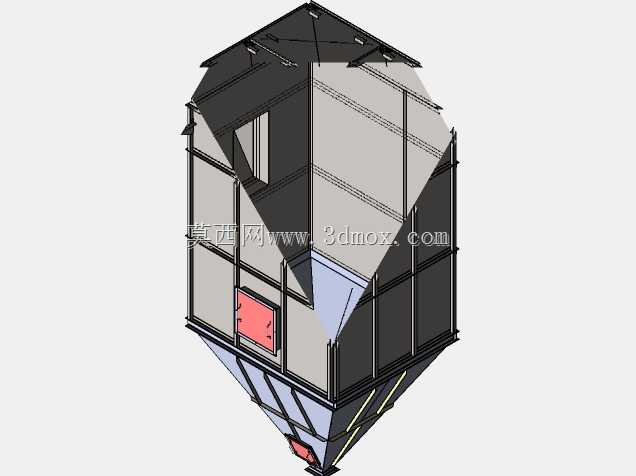

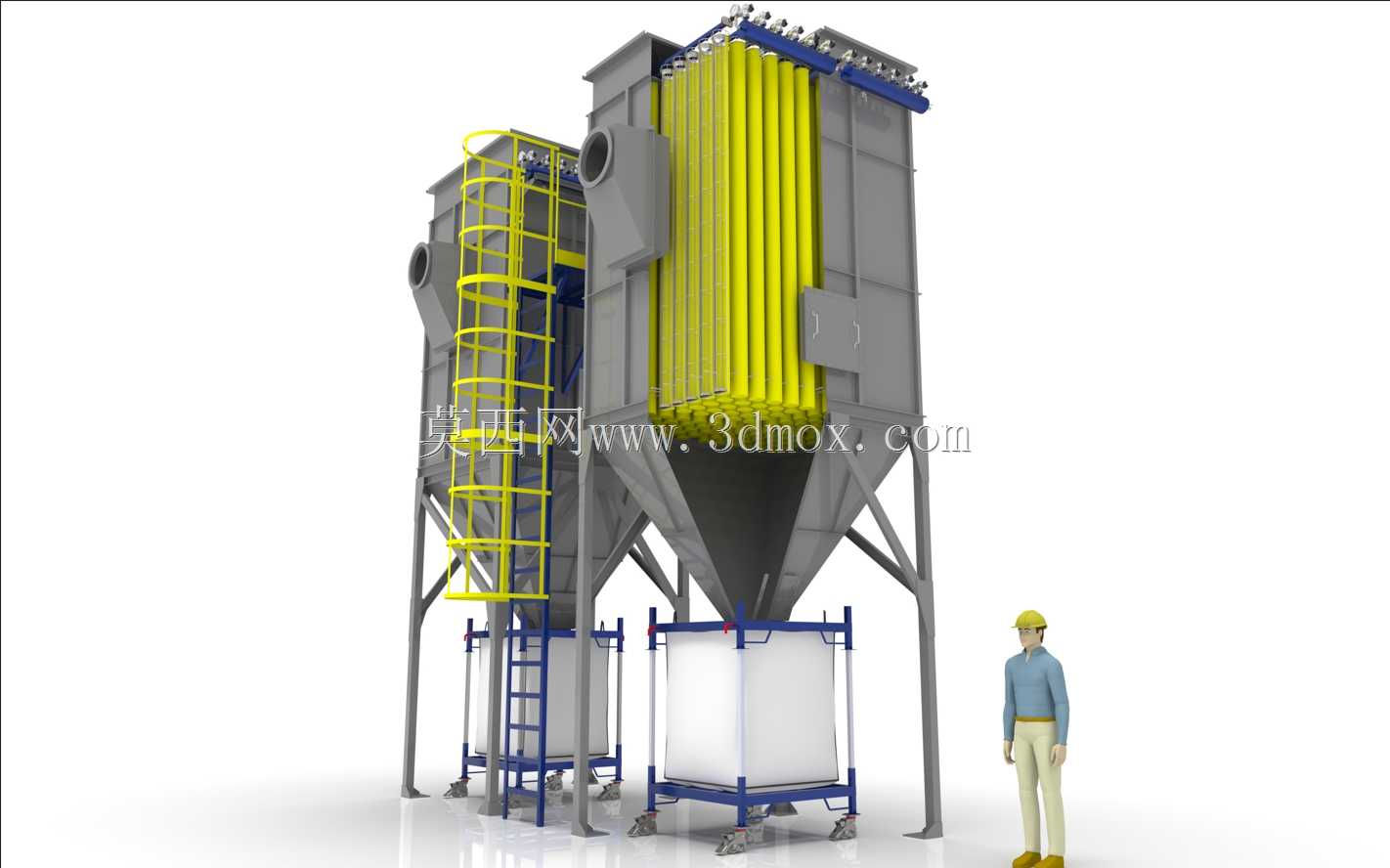

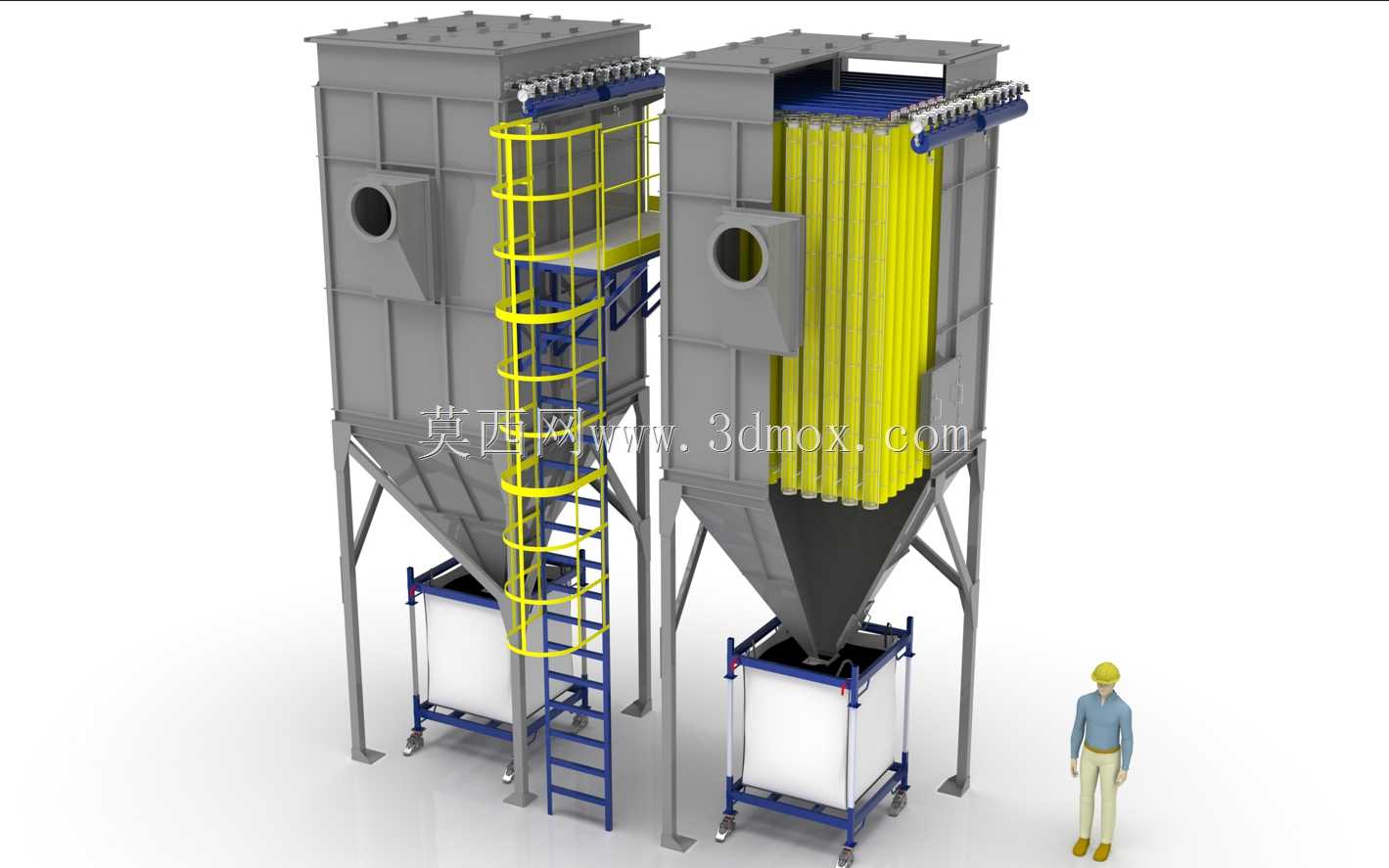

　　这套除尘结构的设计，最初是针对木工车间、五金打磨工位、中小型粉体混料工段的扬尘治理需求做的适配，这类场景的扬尘粒径跨度大，从几微米的焊接烟尘到百微米级的木屑、金属打磨碎屑都有，常规的水幕除尘容易造成二次水污染，单机滤筒设备的处理风量又很难覆盖多工位同时作业的工况，因此采用分室侧进风的袋式过滤结构，能在有限的占地空间内拉大风量处理冗余。设备整体采用上箱体、中箱体、灰斗三段式分体装配逻辑，现场安装时不需要大型吊装设备就能完成拼接，单段模块的重量控制在常规车间行吊的承重范围内，也方便后期更换滤袋、检修脉冲阀组的时候拆解局部结构，不需要整体停机挪动设备。进风口设置在中箱体侧下方，含尘气流进入后先碰到中箱体内部的导流挡板，

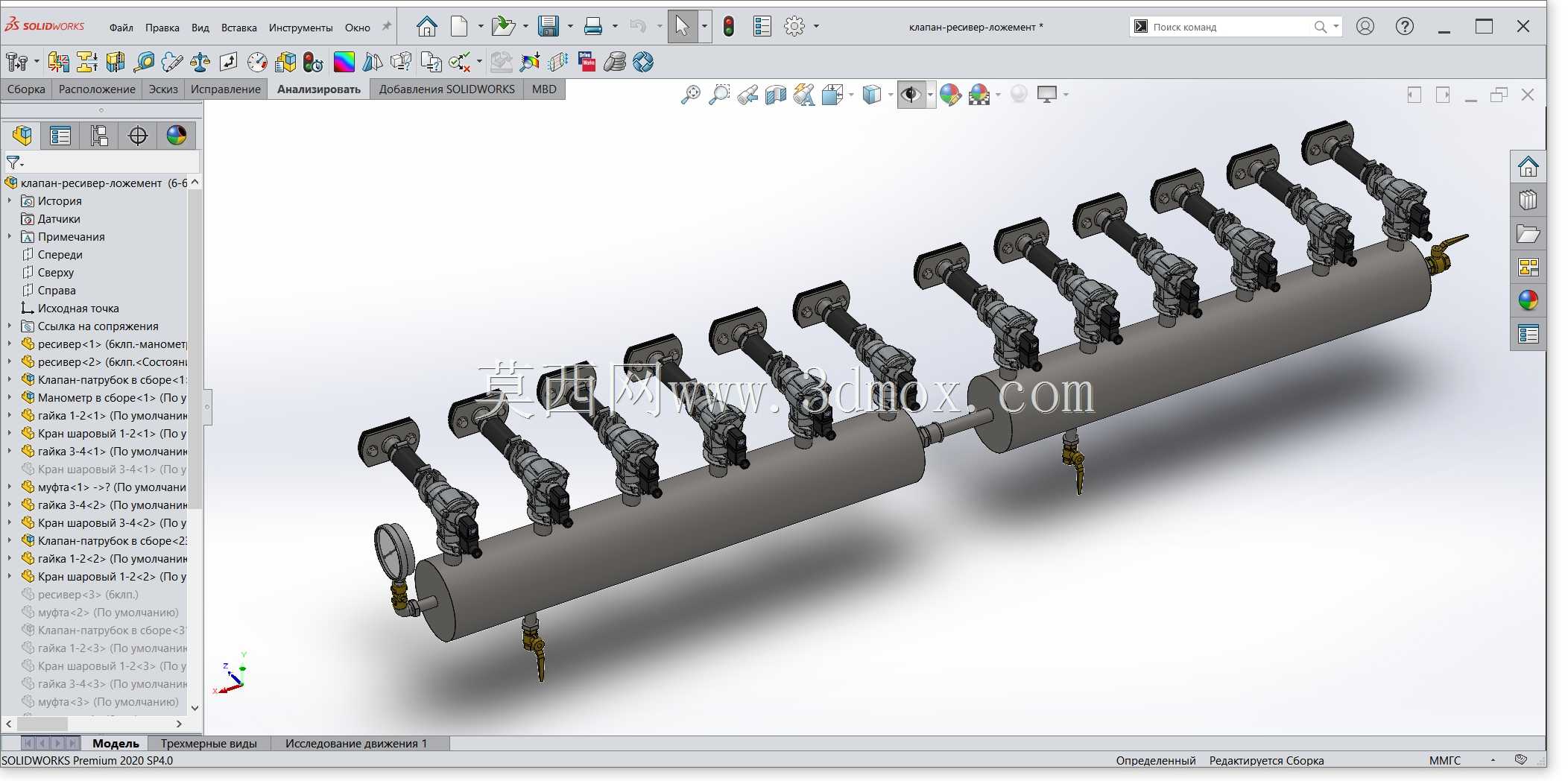

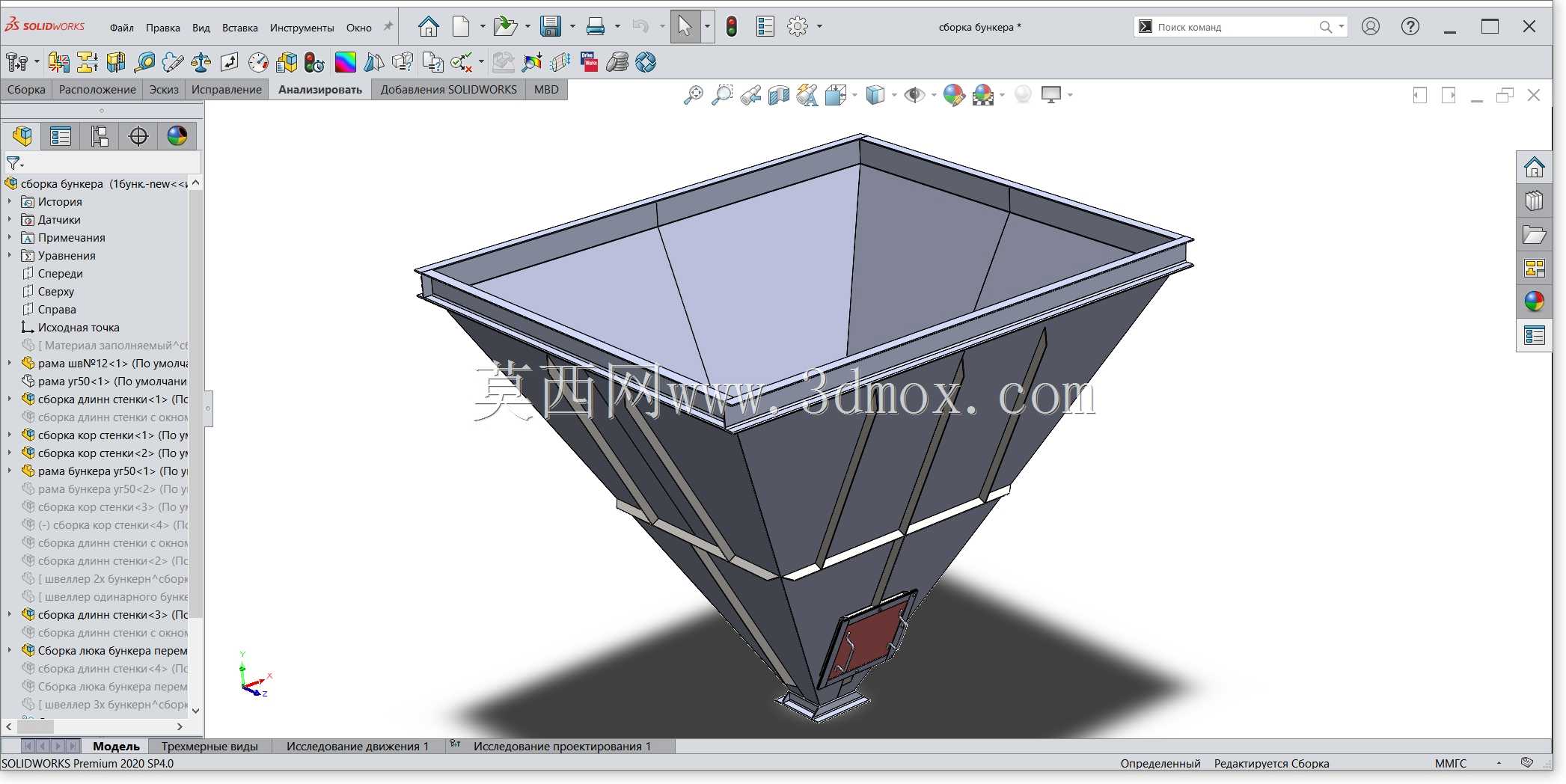

　　大颗粒的粉尘会顺着挡板斜面直接落入下方灰斗，不会直接冲刷滤袋表面，能大幅降低滤袋的磨损速率，延长滤袋的使用寿命，这也是很多小型除尘设备容易忽略的细节——不少同类型设备为了压缩体积把进风口直接对准滤袋，往往运行两三个月就会出现滤袋局部磨穿漏尘的问题。上箱体的脉冲喷吹系统采用135mm通径的隔膜脉冲阀，喷吹压力控制在0.4-0.6MPa区间，喷吹时的压缩空气会通过文丘里喷嘴诱导数倍的周边空气进入滤袋，让滤袋产生瞬间的鼓胀形变，附着在滤袋外表面的粉尘层会在反向气流和滤袋形变震颤的作用下脱落，掉入下方灰斗。灰斗部分设计了60度的锥角，能保证粉尘不会在斗壁积料搭桥，下方对接带脚轮的集尘桶，清灰的时候不需要爬到设备下方掏料，

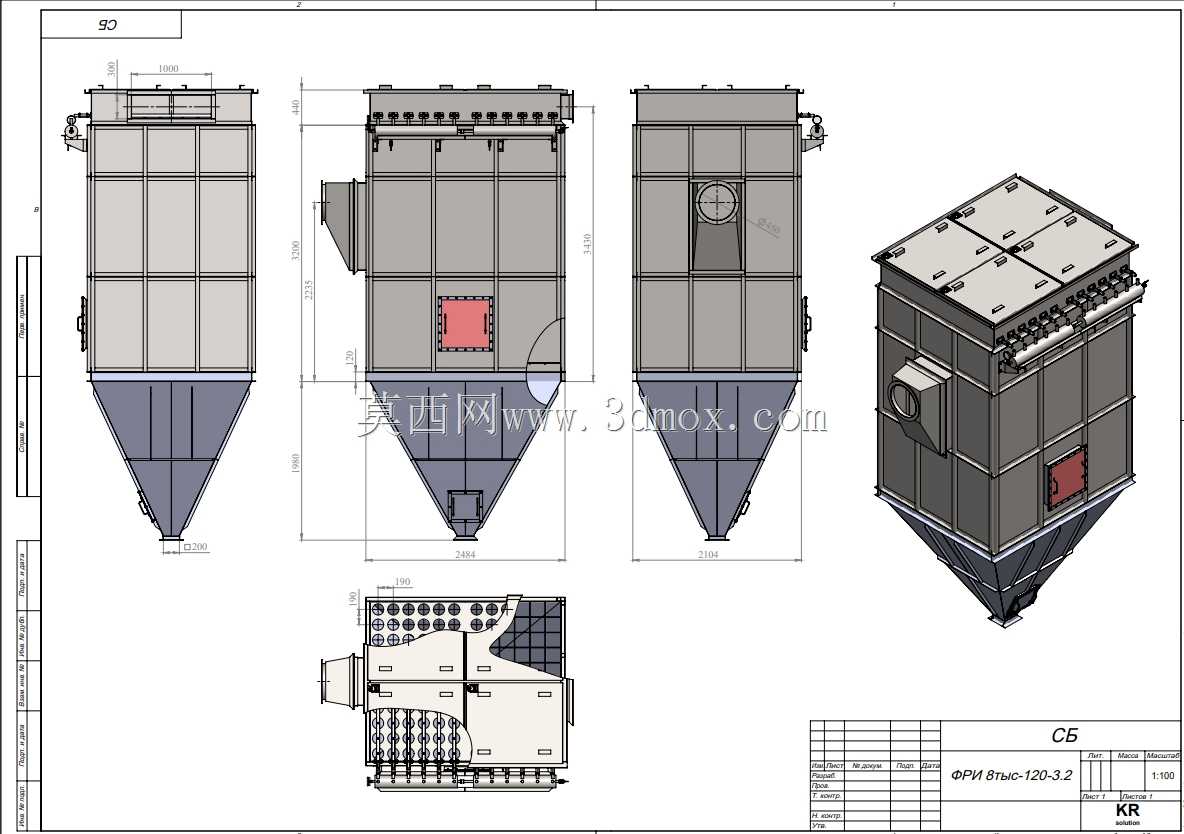

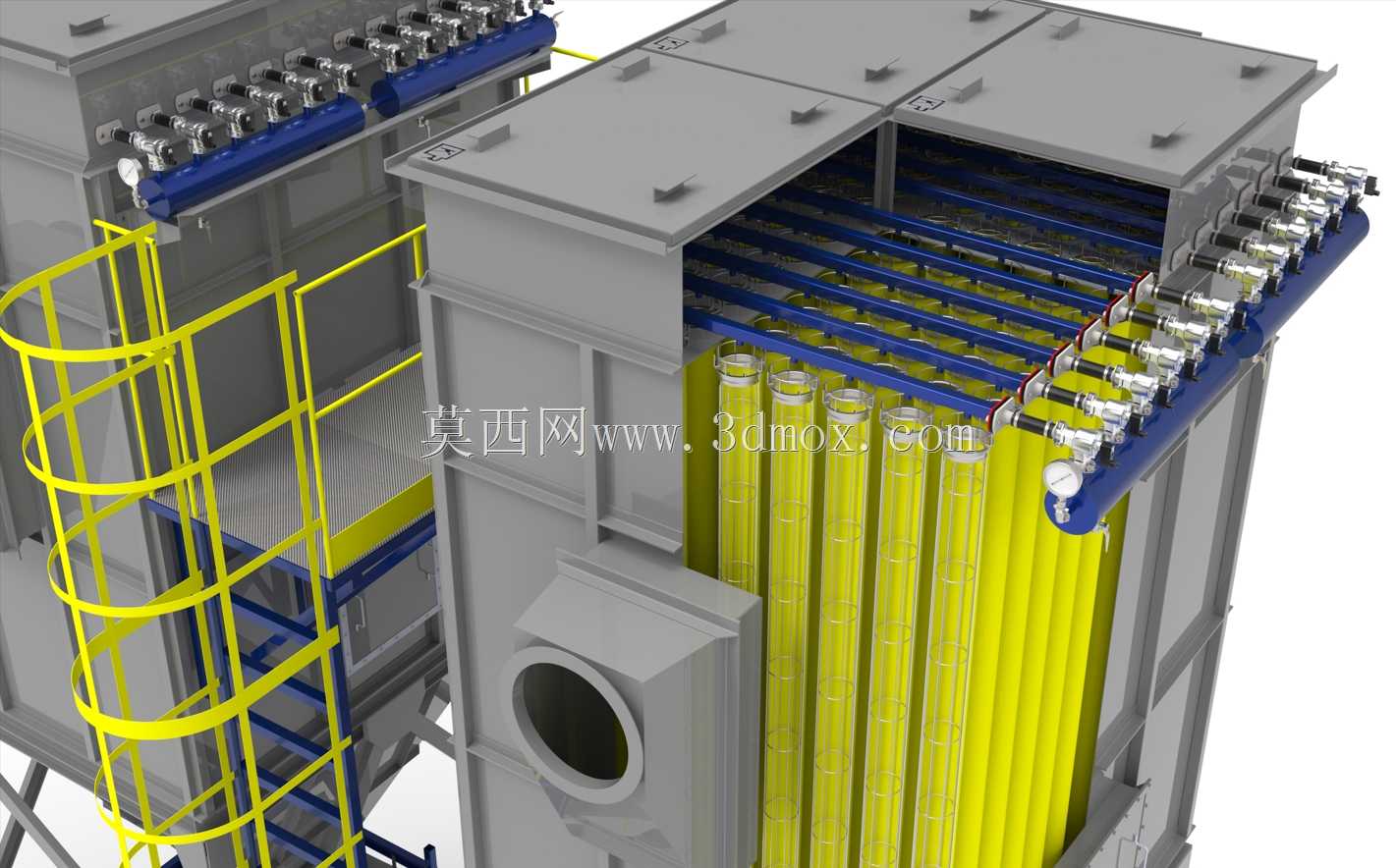

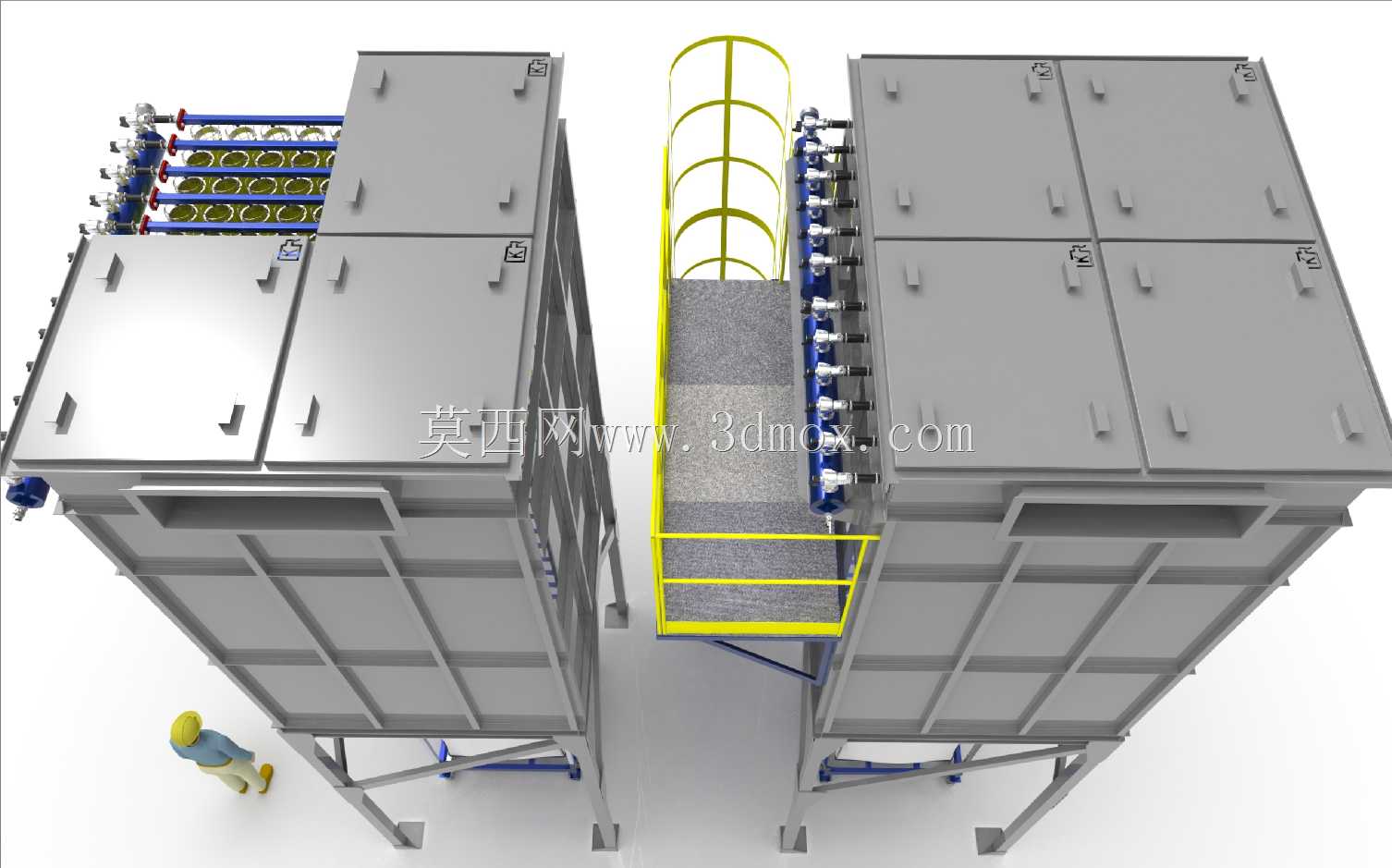

　　直接把集尘桶拖出来就能清运积尘，对于车间日常运维的工人来说操作门槛很低，不需要专门的运维培训就能完成日常清灰作业。设备侧面设置了带护笼的直爬梯和顶部检修平台，爬梯的踏步间距控制在300mm，护笼的竖杆间距符合高空作业的防护要求，顶部平台的护栏高度1.2m，检修人员站在平台上就能完成上箱体脉冲阀的检修、滤袋的更换作业，不需要额外搭设脚手架。从安装边界来看，单台设备的占地宽度在3.2m左右，高度方向预留爬梯和顶部检修空间的话，需要车间净空不低于7m，设备支腿的地脚螺栓孔位按照常规混凝土地面的承重要求做了布局，单支腿的承重载荷留了1.5倍的安全系数，即使设备满负荷运行、灰斗内暂存一定量积尘的时候也不会出现支腿变形的问题。

　　滤袋采用褶皱式的长滤袋结构，相比普通圆滤袋，在相同的箱体体积内能多布置近30%的过滤面积，处理风量能达到每小时一万立方米以上，完全能覆盖10个以内打磨工位或者小型粉体生产线的除尘需求，设备出风口的粉尘排放浓度能控制在10mg每立方米以内，满足大部分地区的工业扬尘排放标准。设计的时候特意把脉冲阀组都布置在设备外侧的顶部平台边，后期更换脉冲阀膜片的时候不需要钻进箱体内部，在平台上就能完成拆装，接线的走线槽也沿着箱体外侧的加强筋布置，既不会被积尘覆盖，也能避免走线被高温或者腐蚀性气体腐蚀。箱体的侧板全部采用5mm厚的冷轧钢板折弯成型，拼接处做了连续满焊，不会出现漏风的问题，所有的检修门都加装了发泡橡胶密封条，关门后能保证设备的漏风率控制在3%以内，不会因为漏风导致吸尘口的吸力不足。另外在灰斗和中箱体的连接处设置了挡风板，避免喷吹脱落的粉尘被上升气流二次带回到滤袋表面，降低设备的运行阻力，正常运行时设备的整体阻力维持在1200-1500Pa区间，配套的引风机不需要选太高的压头，能降低日常运行的电耗成本。
