低噪小型立式烟尘收集净化装置

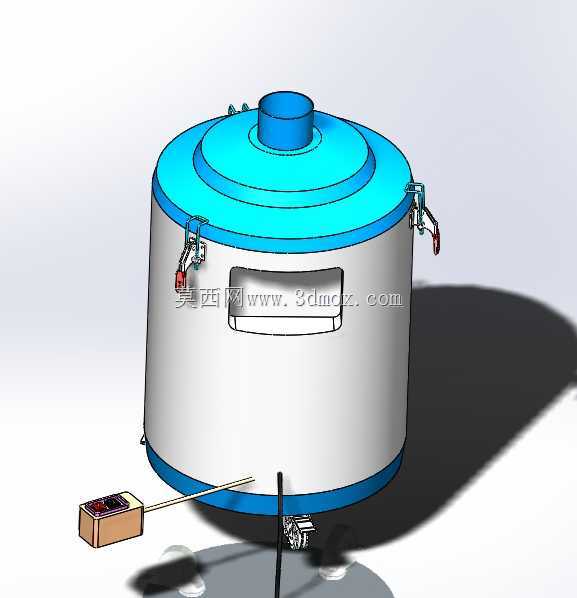

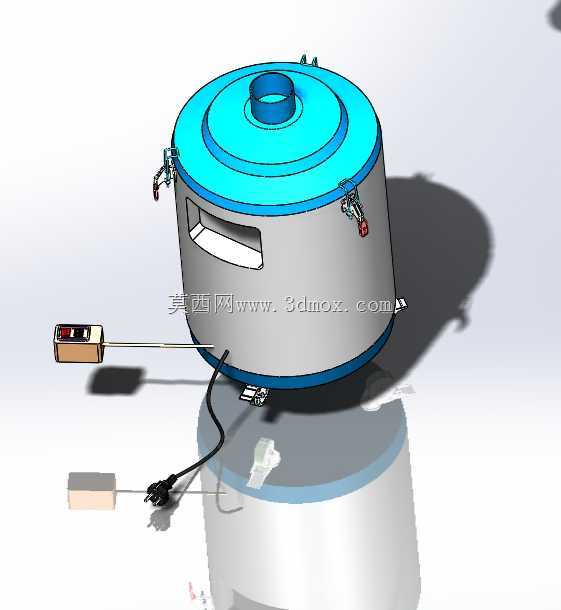

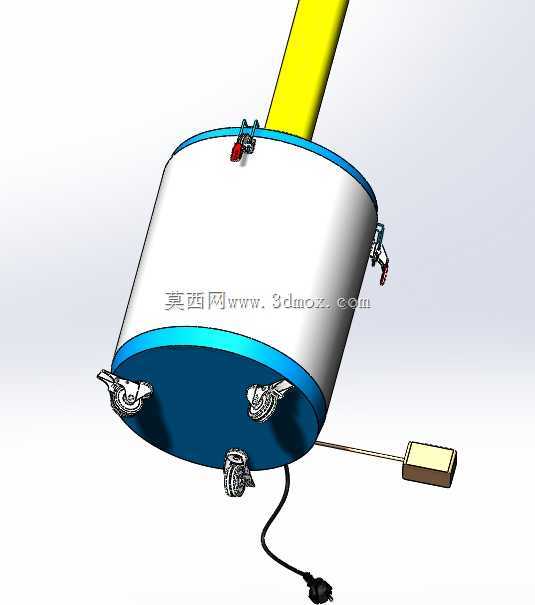

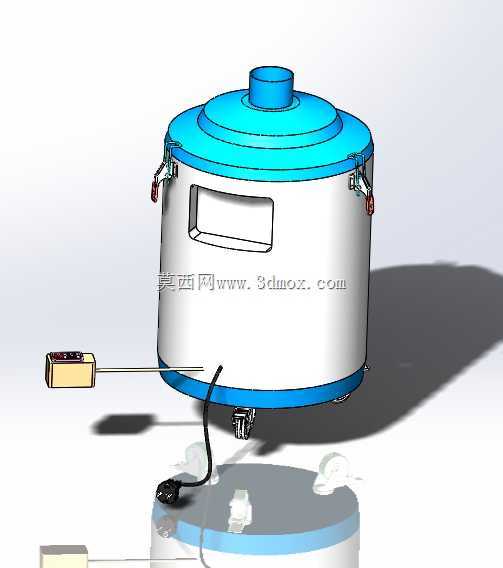

　　在皮肤科诊疗室、小件焊接工位、激光打标及激光治疗这类产尘量不大但对作业环境洁净度、噪音控制有明确要求的场景中，大型集中除尘系统往往存在管路铺设成本高、占用空间大、运行能耗高的问题，这类小型立式烟尘收集装置的设计初衷，就是针对这类分散式、小风量的局部烟尘处理需求，填补集中除尘覆盖不到的场景空白。从结构设计逻辑来看，整体采用立式圆筒形罐体布局，首先是考虑到圆筒结构的承压均匀性，内部过滤组件安装时无需额外做边角加强，相比方形箱体能减少焊缝应力集中的问题，同时圆筒外形在车间或诊疗室角落放置时，不会出现方形结构的直角磕碰隐患，适配狭小空间的摆放需求。罐体顶部设置的圆形出风口，是对接排风管路的接口，设计时将接口做了外翻边处理，方便软管套接后用卡箍紧固，无需额外加工法兰连接结构，降低现场安装的配件要求。罐体上下边缘的蓝色箍圈结构，一方面是做罐体卷边的防护，避免薄钢板卷边的毛刺划伤操作人员，另一方面快拆锁扣直接固定在箍圈位置，将锁扣的受力点分散到整圈箍带上，避免单点锁扣长期开合拉扯导致罐体钢板变形。罐体侧面设置的透明观察窗，位置刚好对应内部过滤芯的安装高度，日常巡检时不用开盖就能直接观察过滤组件的积尘状态，判断是否需要清理或更换滤芯，减少不必要的开盖操作。罐体下部的支脚结构做了可调高度设计，因为这类小型设备经常需要在不同平整度的桌面或地面放置，可调支脚能快速调平设备，避免运行时因放置不平产生振动噪音，支脚旁的排尘口做了快接设计，

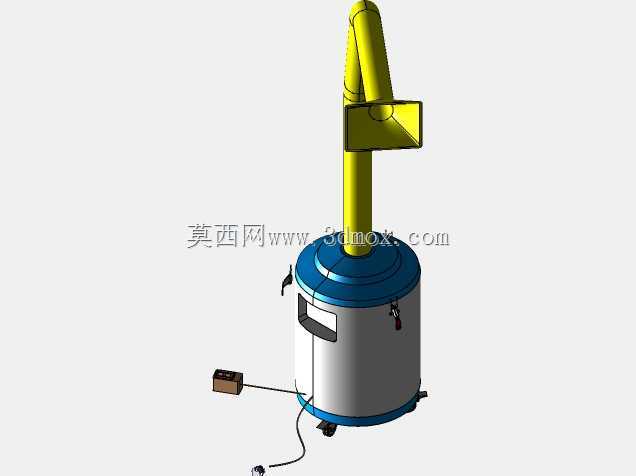

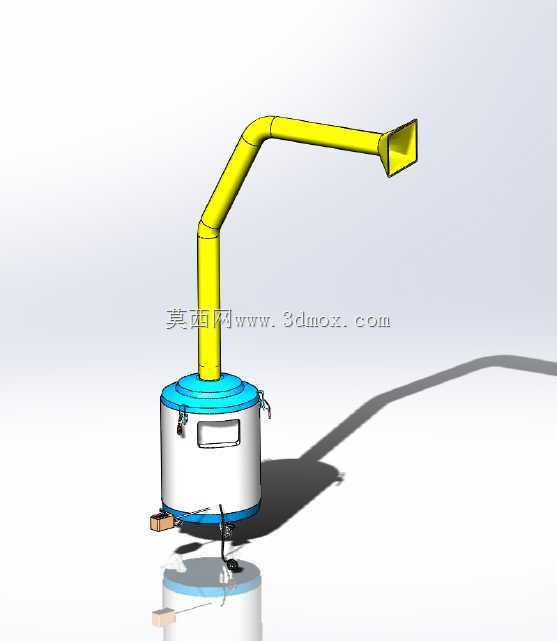

　　积尘到一定量时可以直接对接集尘袋清理，不用拆卸整个罐体。配套的手持吸头通过柔性软管连接到罐体下部的进风口，吸头做了扁平窄边设计，能伸入焊接工位的工件缝隙、激光打标头旁的狭小区域，近距离捕捉刚产生的烟尘，避免烟尘扩散到作业环境中，吸头的握持部分做了防滑纹理处理，长时间手持操作也不易滑脱。从运行特性来看，设备内置的风机做了隔音棉包裹处理，整体运行噪音控制在极低水平，在皮肤科诊疗室这类需要安静环境的场景中使用时，不会干扰正常的诊疗沟通，也不会让就诊人员产生不适。设计时特意将风机安装位置设置在罐体下部的减震底座上，风机运行的振动通过减震胶垫传递到罐体时已经大幅衰减，不会出现罐体共振产生的二次噪音。内部过滤路径采用下进上出的走向，

　　含尘空气从下部进风口进入罐体后，先经过扩容减速，大颗粒的粉尘直接沉降到罐体底部的集尘腔，减少后续过滤组件的负担，细小的烟尘颗粒再通过过滤芯拦截，净化后的空气从顶部出风口排出，这种分级过滤的思路能大幅延长过滤芯的更换周期，降低日常使用的维护成本。安装边界方面，设备整体直径控制在适合单人搬运的尺寸范围内，不需要预留大型设备的吊装空间，放置时只需要在设备周边预留十厘米左右的散热空间即可，顶部出风口对接的排风软管可以顺着墙面或工位支架走线，不会占用作业面的操作空间。针对不同场景的使用需求，设备的锁扣采用快拆式搭扣设计，不需要借助任何工具就能打开上盖，更换内部过滤组件的操作单人即可完成，不需要专门的设备维护人员，适配小工位、

　　小诊所这类没有专职维护人员的使用场景。在焊接工位使用时，设备可以直接放置在工位旁的地面上，手持吸头可以固定在工位支架上对准焊接点，也可以由操作人员手持灵活调整吸尘位置，处理小件焊接时产生的少量焊烟，避免焊烟被操作人员吸入；在激光打标工位使用时，吸头可以固定在打标头旁随打标头移动，近距离捕捉激光烧灼材料产生的烟尘，避免烟尘附着在打标镜头上影响打标精度，也能避免烟尘扩散污染车间环境；在皮肤科激光治疗场景中，设备运行的低噪特性不会引起患者的紧张情绪，吸头可以近距离对准治疗部位，快速吸走激光治疗时产生的皮肤组织气溶胶和烟尘，保持诊疗区域的空气洁净，避免交叉感染风险。整体结构没有复杂的传动部件，日常维护只需要定期清理集尘腔、更换过滤芯即可，故障率极低，适合长时间连续运行的小风量除尘需求。
