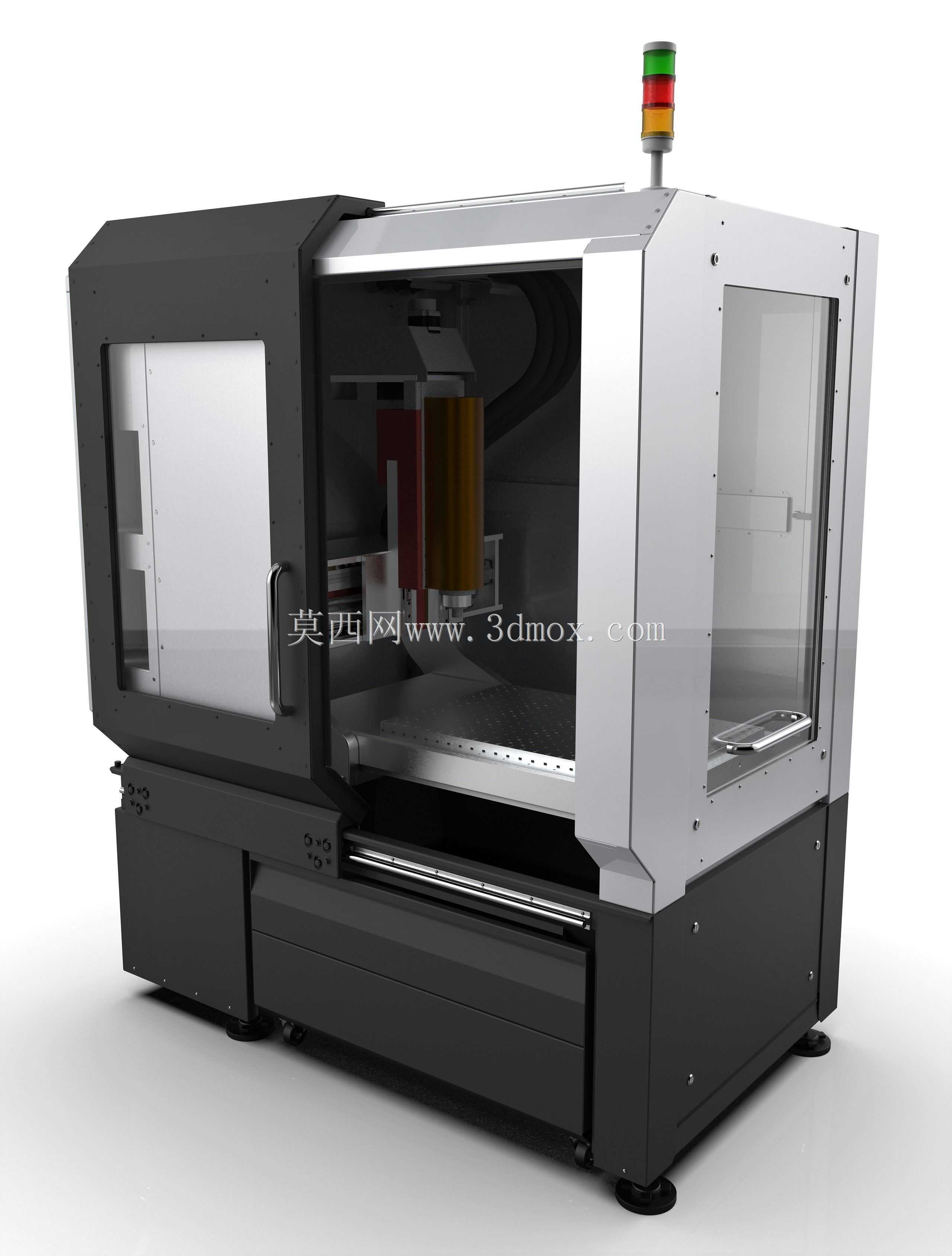

带推拉防护门结构的数控铣削加工设备

　　这款带推拉防护门的数控铣削设备，核心应用场景集中在中小型精密机械零件的批量铣削加工环节，覆盖五金零件、小型模具型腔、工装夹具零部件的平面、曲面、沟槽、钻孔等多工序加工需求，常见于五金加工车间、模具制造工坊、职业院校数控实训场地以及小型机加工企业的生产工位，适配钢件、铝合金、铜材、工程塑料等多种常见加工材质的切削作业。

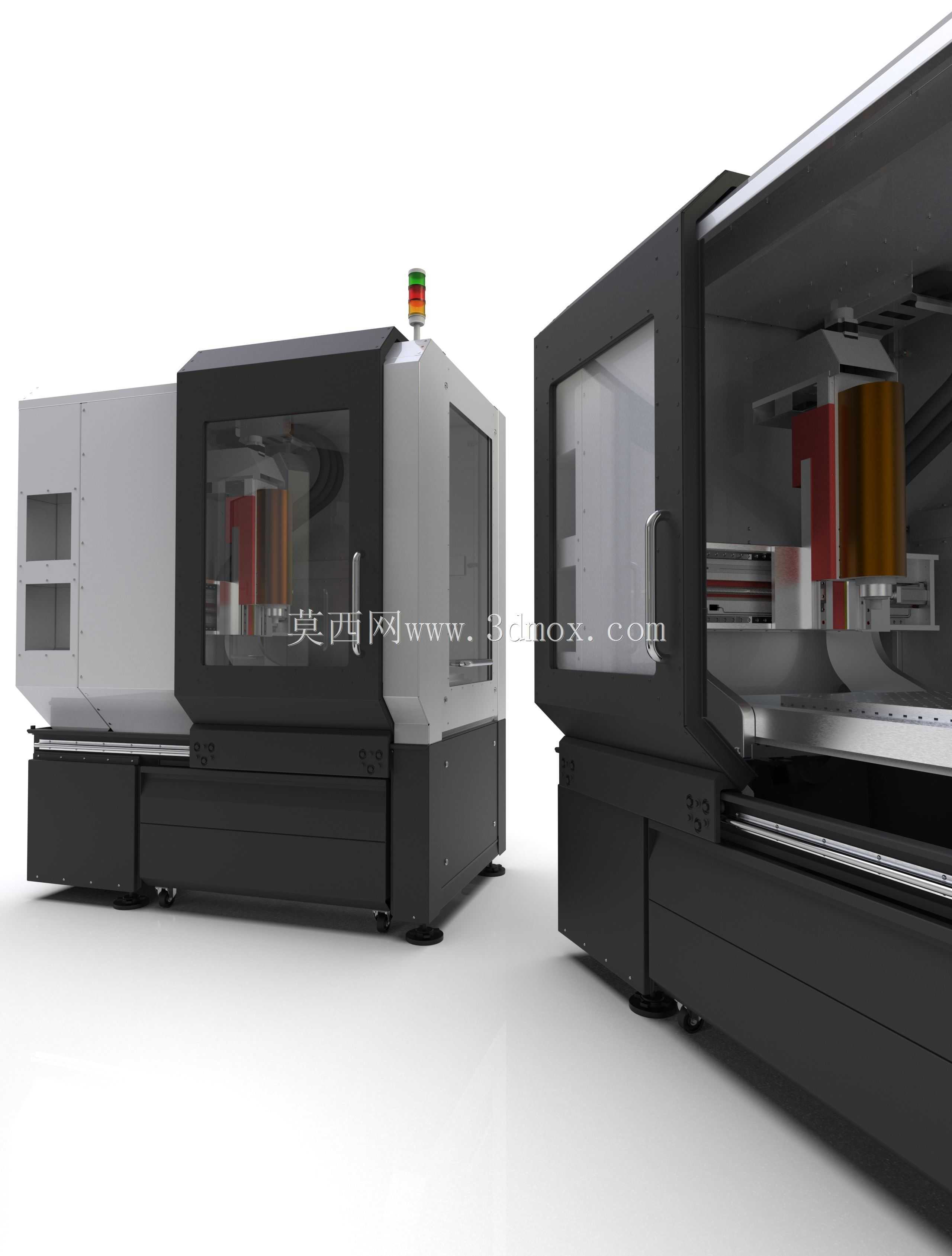

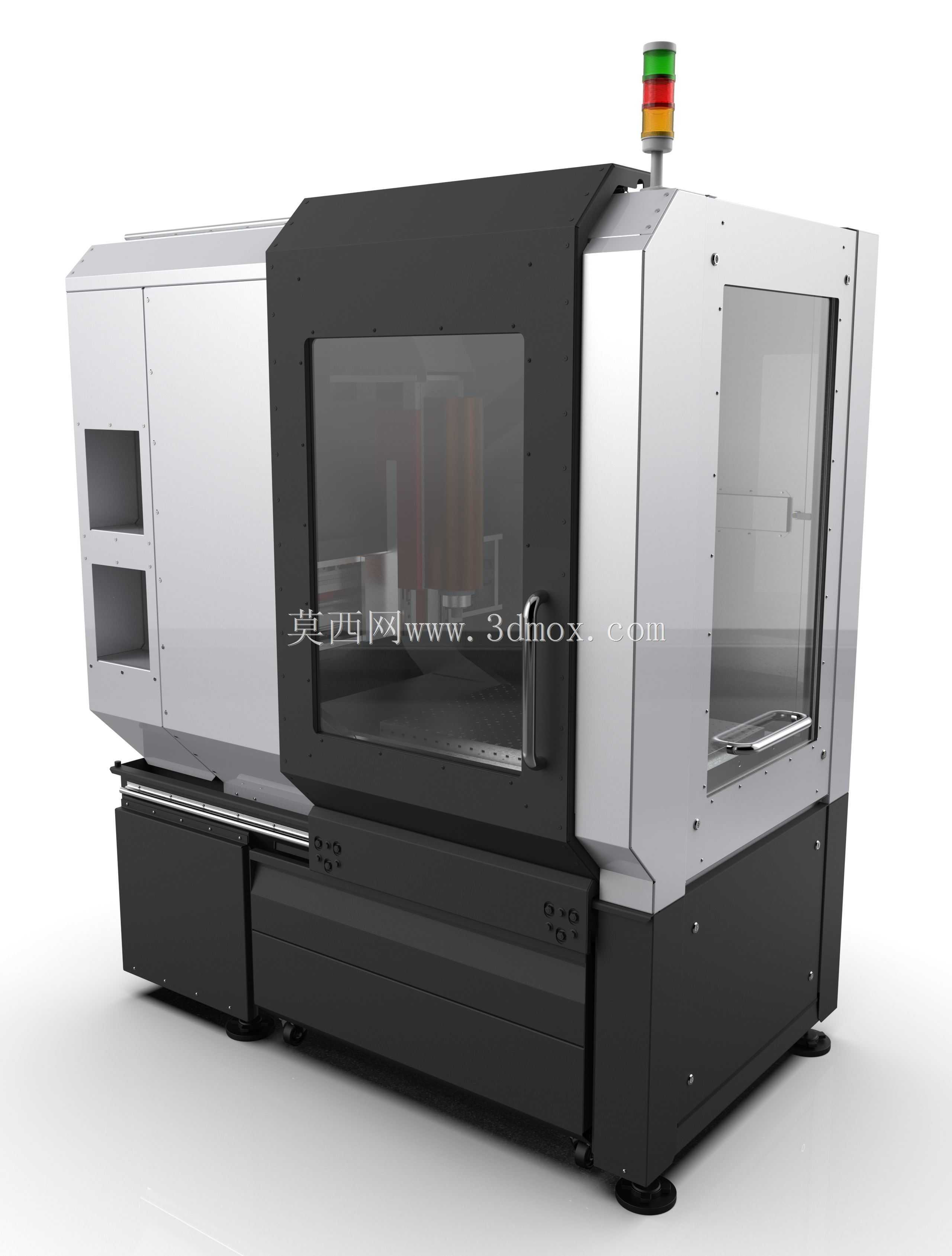

　　从实际用途来看，该设备的推拉门结构并非简单的防护外壳部件，而是兼顾操作安全性、作业观察便利性、上下料效率的核心人机交互结构。区别于传统外开式防护门，推拉式的门体结构沿水平方向滑移开合，不会占用设备前方的额外操作空间，在车间工位排布紧凑的场景下，相邻设备之间无需预留门体开启的回转空间，能有效提升车间单位面积的设备布设密度。门体上嵌入的整块透明观察窗，采用耐切削液腐蚀、抗高速切屑冲击的透明板材制作，加工过程中操作人员无需开启门体，即可直接观察内部刀具的切削状态、冷却液喷射位置以及工件的加工进度，同时能完全阻隔高速飞散的金属切屑、雾化的切削液向外飞溅，避免切屑烫伤操作人员、切削液污染车间地面的安全隐患。

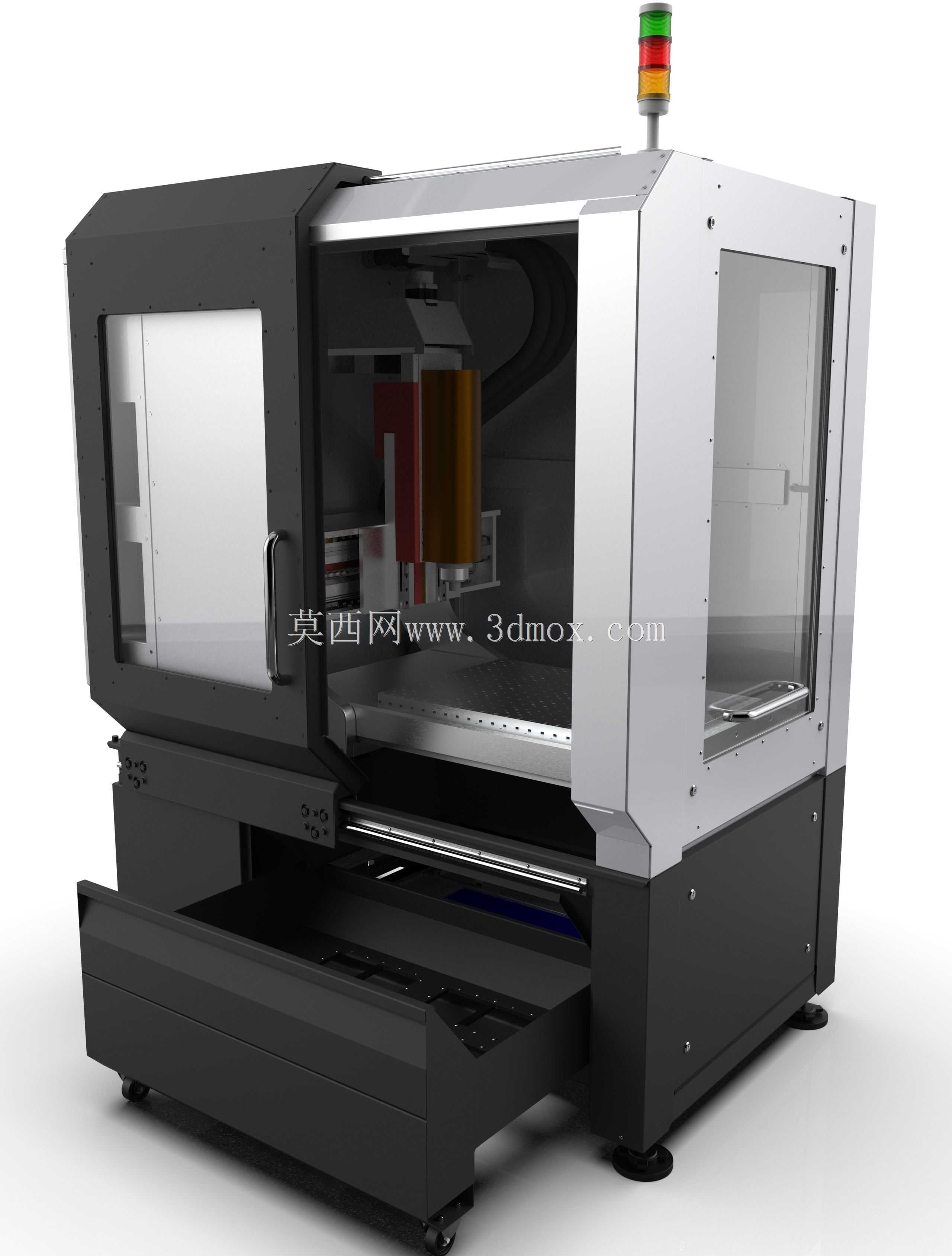

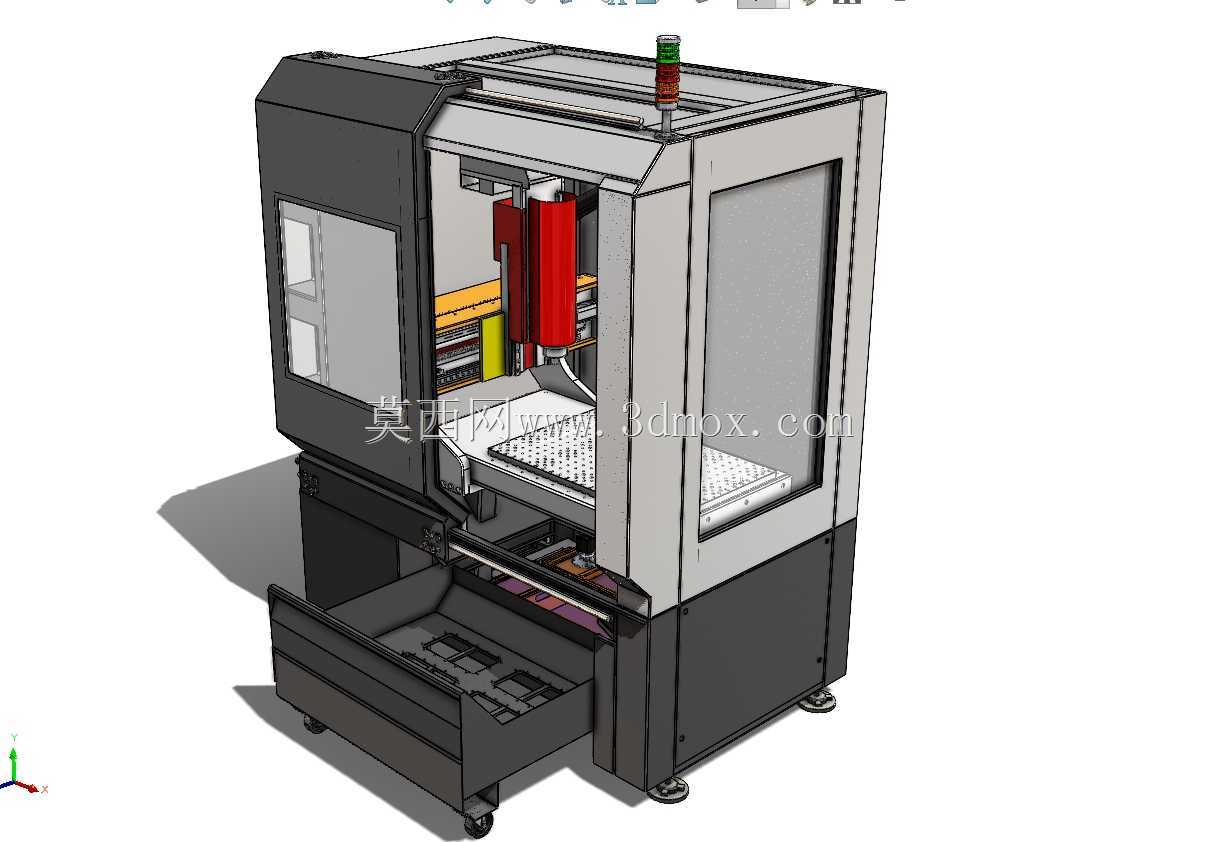

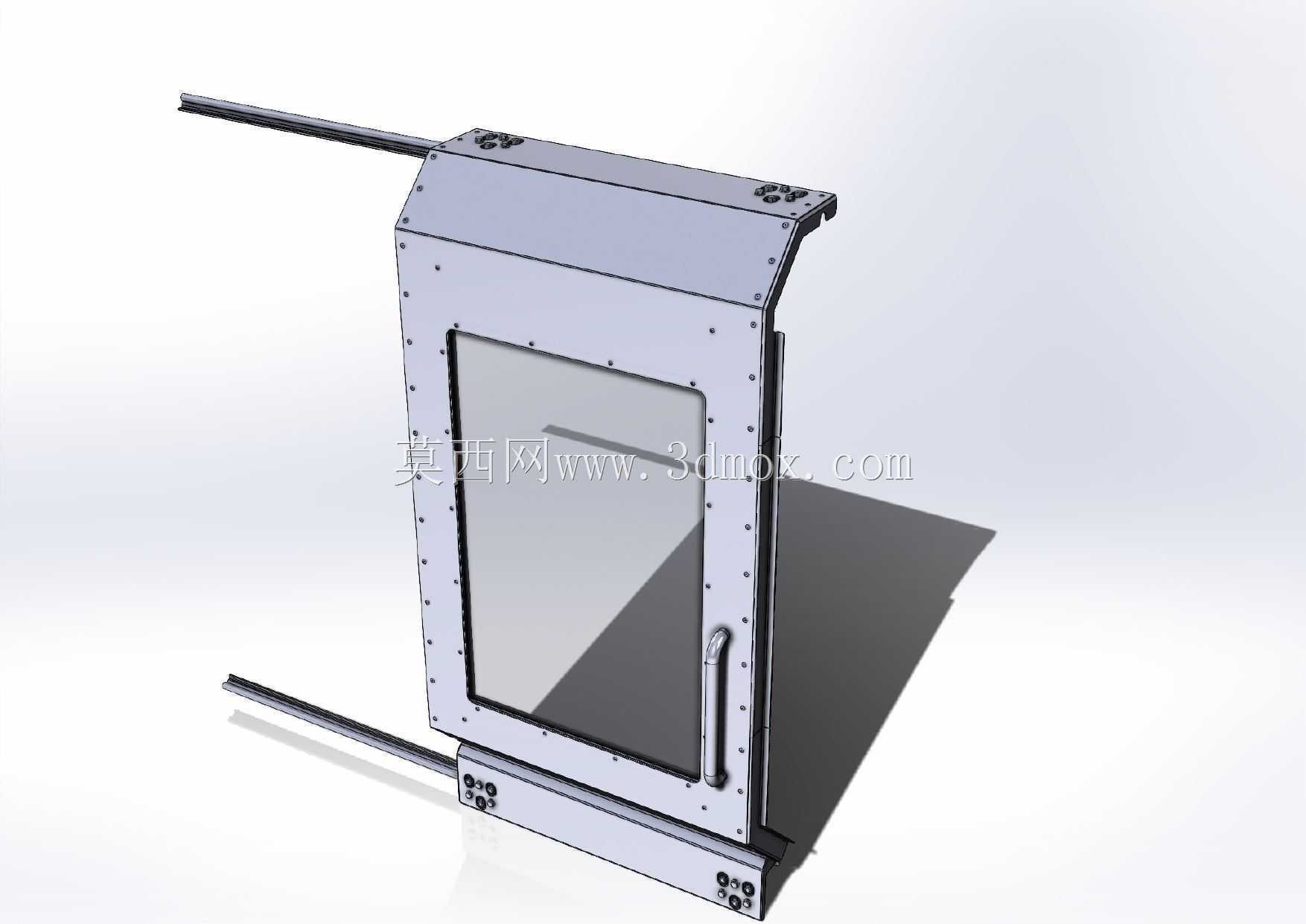

　　在功能特性层面，该推拉门组件搭配了顺滑的线性导向滑移结构，门体推拉过程无卡顿、无明显晃动，闭合状态下配合周边的密封胶条，能有效降低铣削加工过程中产生的高频切削噪音向外传递，改善车间作业的声环境。门体上设置的内嵌式拉手符合人机工程学操作高度，操作人员站立状态下无需弯腰或抬手即可轻松完成门体开合动作，配合设备顶部的三色状态警示灯，能直观反馈设备的运行、待机、故障状态，操作人员在车间通道位置即可远距离判断设备当前工况，减少不必要的近距离查看动作。设备下部设置的抽拉式排屑承接结构，可在加工间隙快速抽出清理堆积的切屑，无需探身进入设备内部，大幅降低清理作业的安全风险。

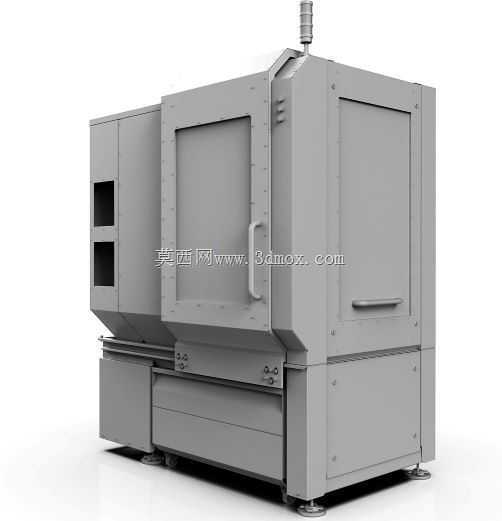

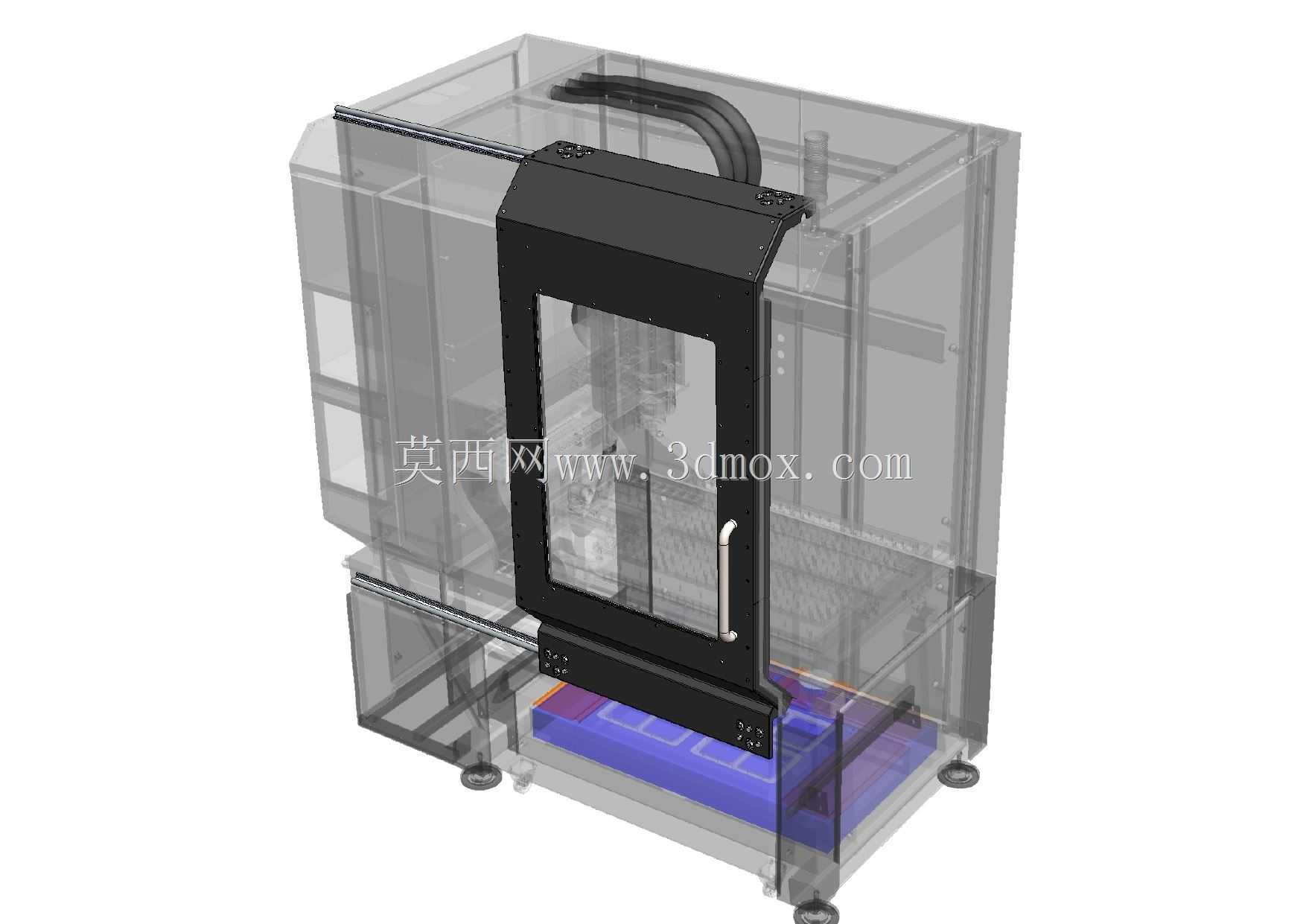

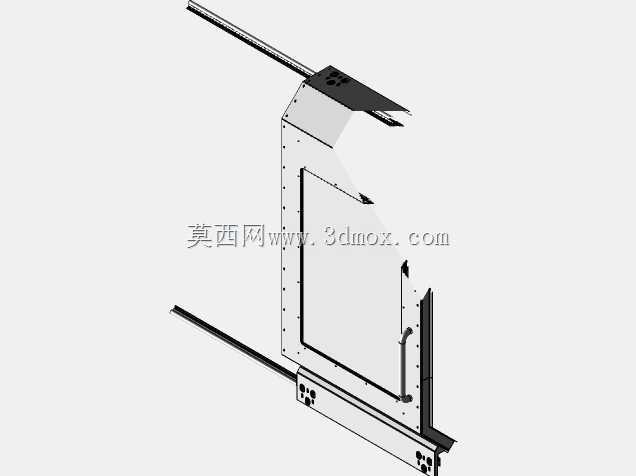

　　从设计思路上看，整套设备的结构布局围绕加工稳定性与操作便捷性两个核心目标展开：整体采用厚壁钢板焊接的一体式床身底座，焊接位置均做了应力消除处理，从根源上减少长期切削振动带来的结构变形，保证主轴加工的精度保持性；推拉门的导向轨道设置在防护舱体的上下边缘，采用隐藏式安装设计，避免切屑、切削液落入轨道造成滑移卡滞，轨道端部设置有限位缓冲结构，门体开合到极限位置时不会产生刚性碰撞异响；电气控制组件集中布置在设备侧部的独立电气舱内，与加工舱做完全的密封隔离，避免切削液雾气侵入造成电气元件短路故障；三色警示灯安装在设备顶部最高位置，360度可视，无论操作人员处于设备的哪个方位，都能快速识别设备状态。

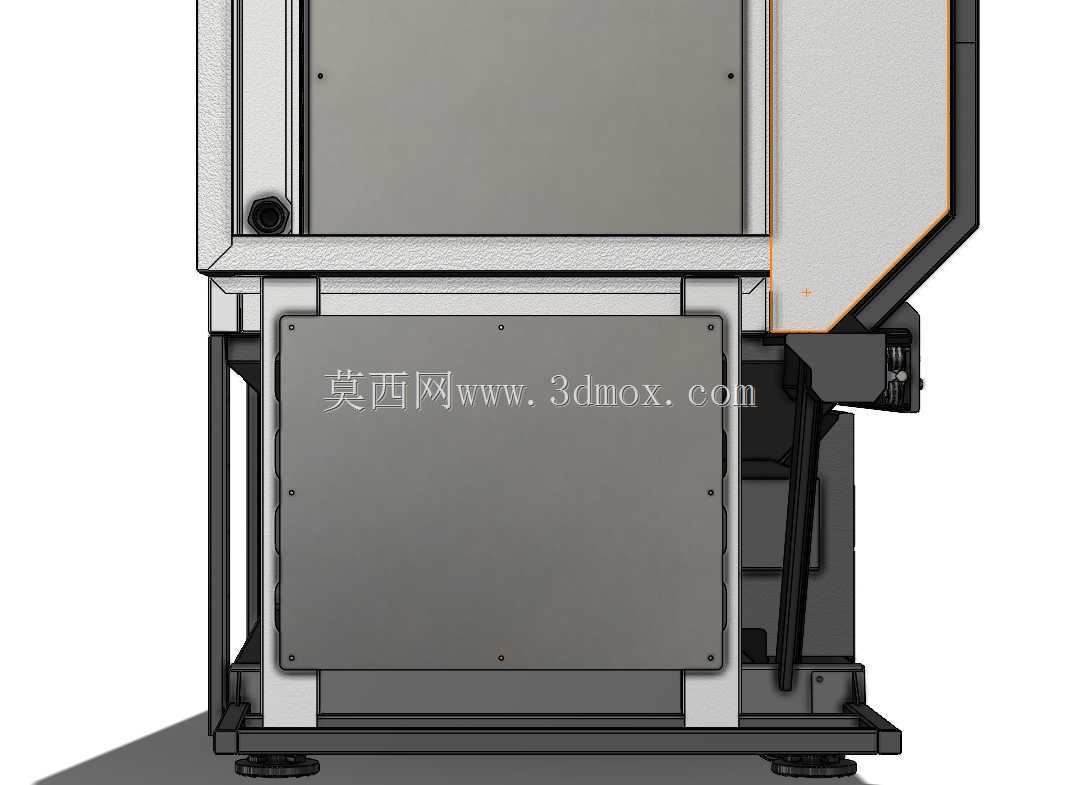

　　关于安装边界与外形适配，该设备整体占地尺寸适配常规中小型机加工车间的工位预留空间，底部设置的可调式减震垫铁，可在不平整的车间水泥地面上快速调平设备水平，无需额外制作专用安装基础，降低设备进场安装的成本与周期；推拉门完全开启状态下，操作开口宽度满足常规小型工件的上下料、刀具更换、工件找正的操作空间需求，门体闭合后的整体防护舱完全覆盖主轴加工的全行程范围，无论主轴移动到X/Y/Z轴的哪个行程位置，都处于防护结构的覆盖范围内，不存在防护盲区。设备的切削液存储槽集成在床身下部，无需额外配置外置冷却水箱，减少外接管路的布设复杂度，整体接电接气后即可快速投入使用，适配小型加工企业快速投产的需求。在日常维护层面，推拉门的导向结构预留了润滑注油点，定期加注润滑脂即可长期保持门体的顺滑开合，观察窗的透明板材采用快拆式压条固定，出现刮花、磨损后可快速更换，无需整体更换门体结构，降低后期运维的配件成本。
