双工位立式管材弯曲成型加工设备结构

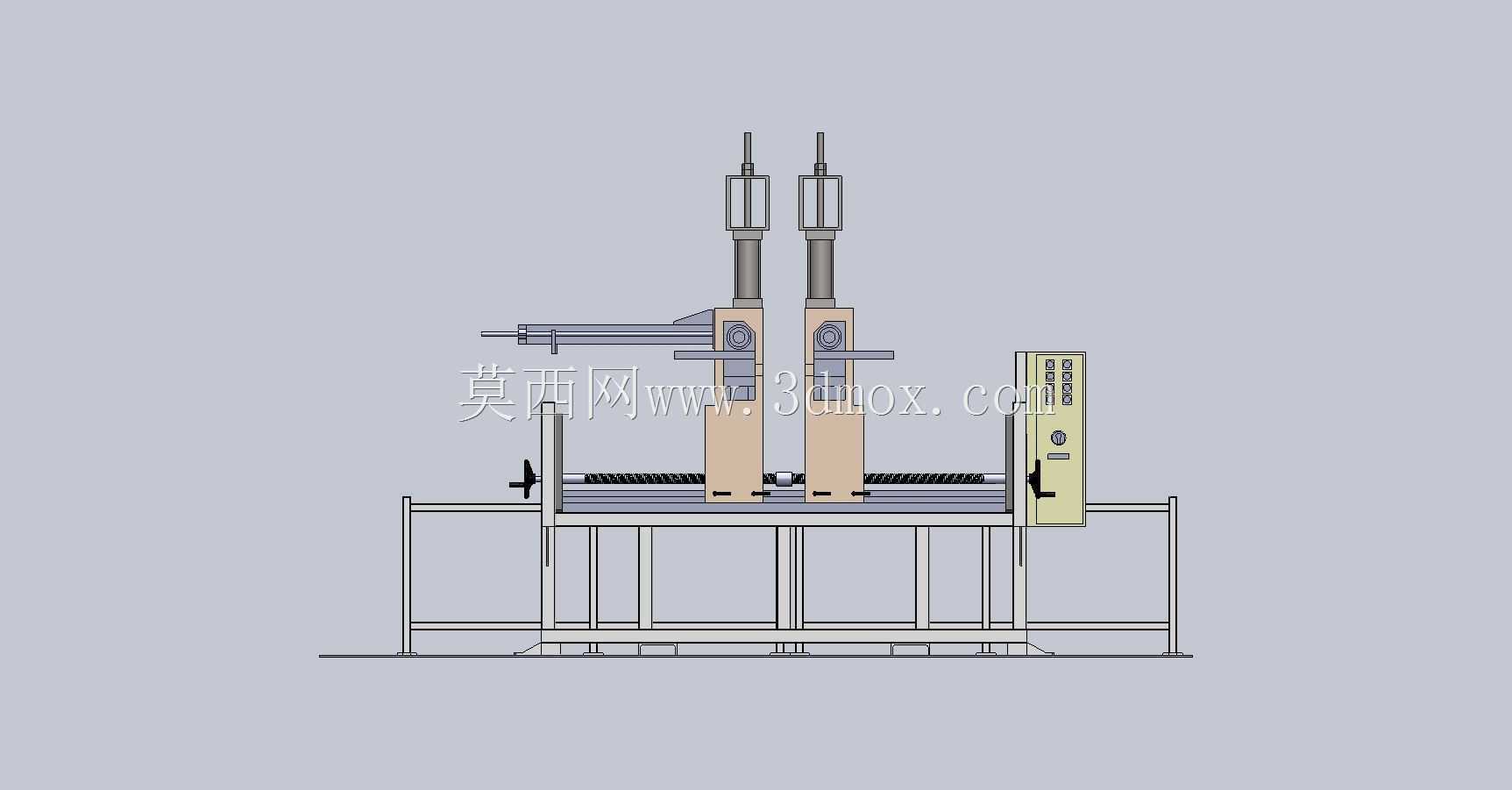

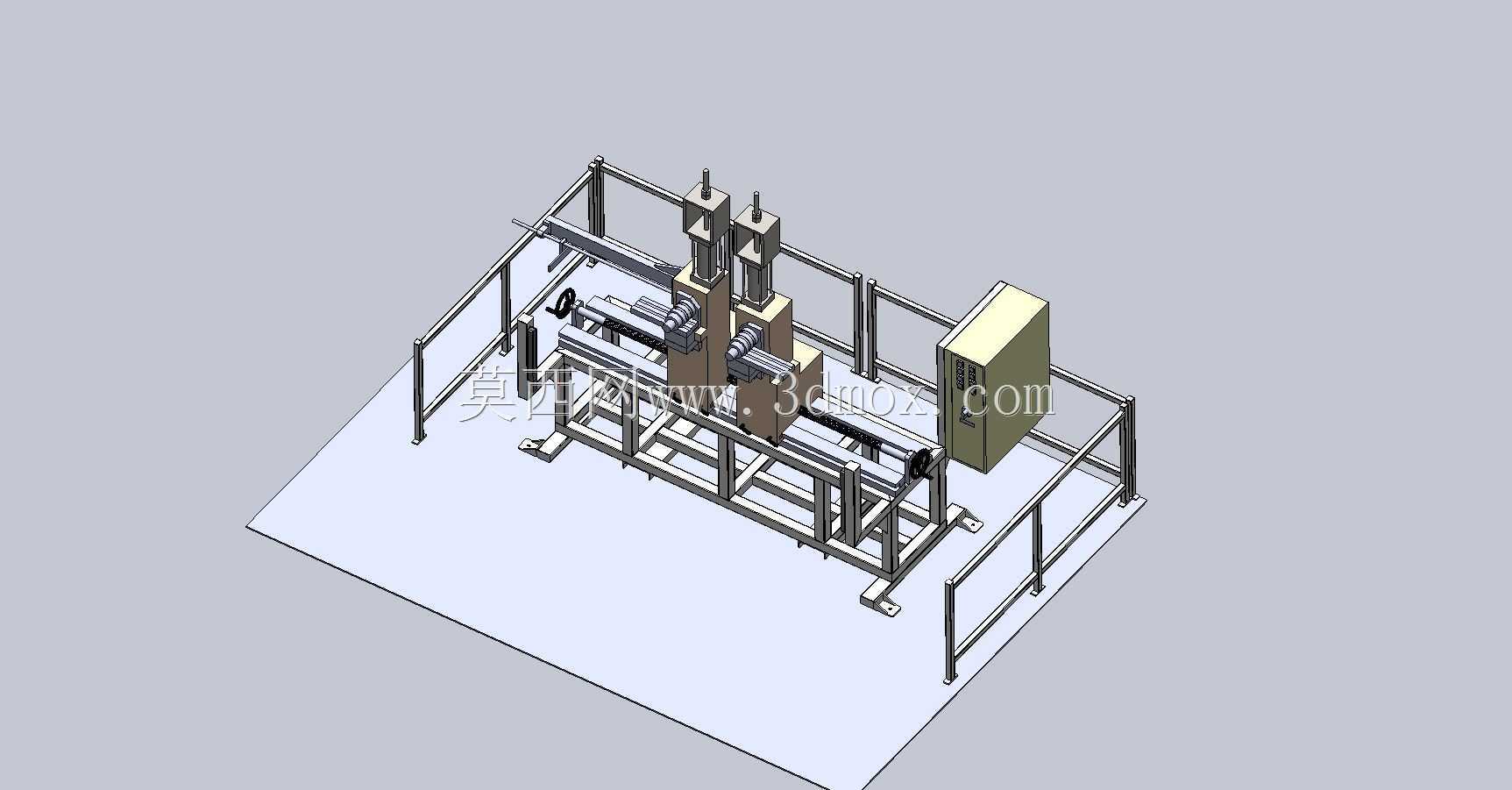

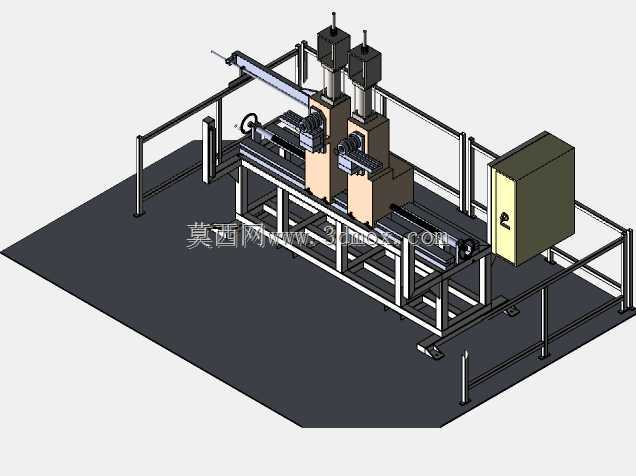

　　这套双工位立式弯管成型设备，主要面向金属管材加工场景，适配五金制品、家具制造、汽配管件、健身器材生产等领域的批量管件弯曲作业，可完成圆管、方管等常规截面金属管材的定角度弯曲成型，替代传统单工位弯管设备的低效作业模式，满足中小批量多规格管件的连续加工需求。从结构布局来看，设备采用落地式框架床身设计，底部为型钢焊接成型的一体式机架，机架底部预留设备调平与地脚安装孔位，整体安装边界可适配常规工业车间的标准设备工位，无需额外做特殊地基处理，床身上部铺设直线导向导轨，为弯管执行机构提供稳定的移动支撑。设备配置两组对称布置的立式弯管执行单元，每个单元集成独立的压料、弯模驱动结构，可同步完成两根同规格管材的弯曲作业，

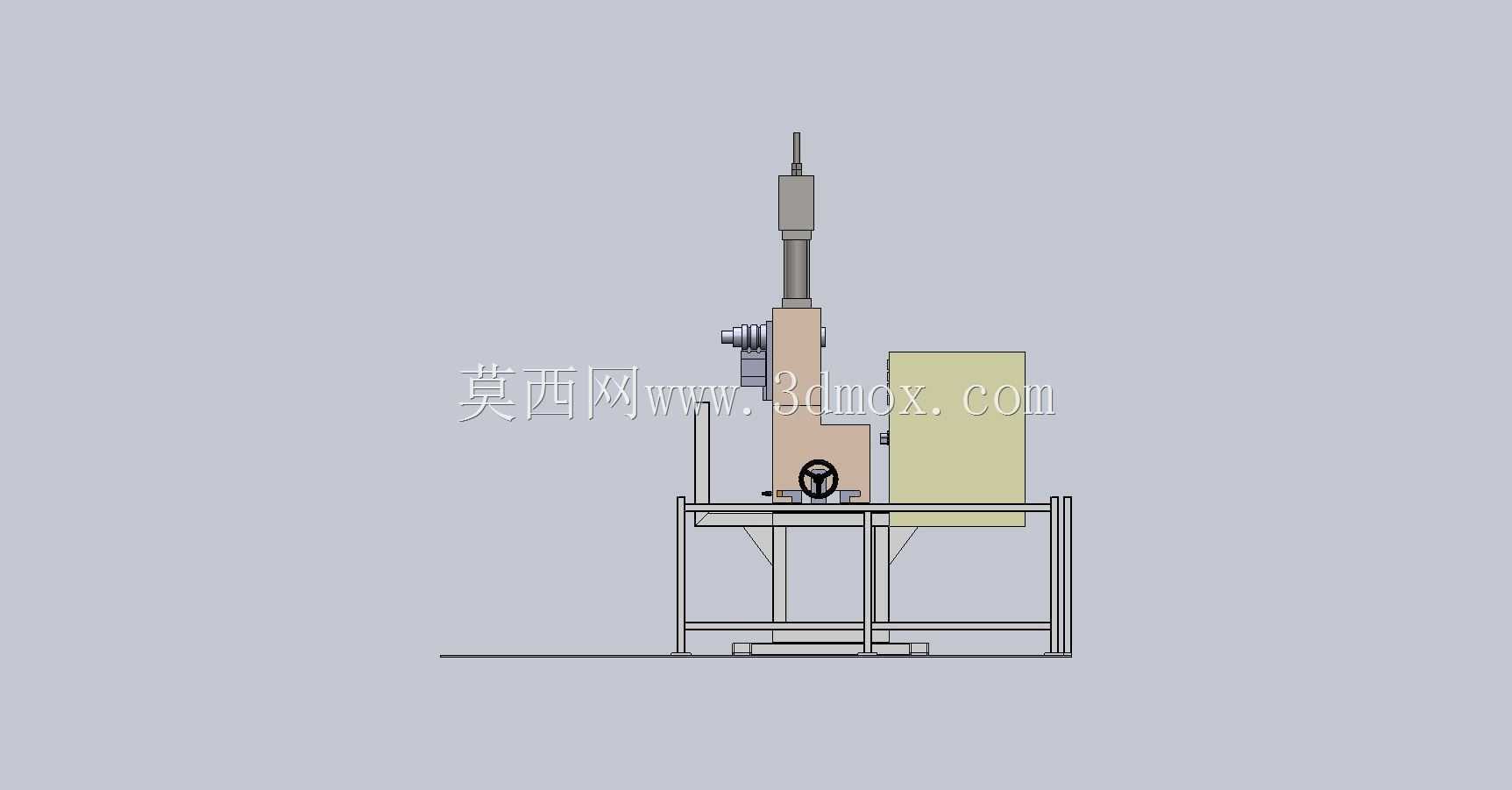

　　也可根据加工需求单独启用单组单元，适配不同批次的加工产能要求。执行单元的竖向驱动结构采用直线传动组件，可根据管材弯曲位置的不同调整压头的竖向行程，适配不同管径、不同弯曲半径的管件加工需求，弯模部位采用快换式结构设计，更换对应规格的弯模即可适配不同管径的加工要求，减少换型调试的辅助时间。设备侧部集成独立的电气控制箱，控制箱面板布置操作按钮与状态指示元件，可完成设备的启停、行程调整、作业模式切换等操作，控制箱与床身采用一体式安装，无需额外外置控制柜，减少设备的现场占地面积。床身中部设置管材定位工位，待加工管材可沿床身的横向定位结构放置，定位结构可根据管材长度调整定位挡块位置，保证同批次管材弯曲位置的一致性，避免人工定位带来的尺寸偏差。

　　从设计思路层面，这套设备优先考虑了加工过程的结构刚性，床身的焊接框架采用加强筋布局，避免弯管作业时的大扭矩带来的结构形变，保证管件弯曲的角度精度与成型质量；双工位的布局设计在不增加设备占地面积的前提下，将单循环加工效率提升近一倍，适配中小产能加工场景的需求。设备的所有传动部件均预留润滑与维护空间，日常保养时可直接对导轨、传动副等部位加注润滑脂，无需拆解大面积外罩结构，降低日常维护的工作量。在实际生产应用中，该设备可完成0-180度范围内的任意角度管材弯曲，弯曲过程中压料机构可牢牢固定管材非弯曲段，避免管材表面出现压痕或轴向窜动，保证成型后管件的尺寸一致性，成型后的管件可直接进入后续的焊接、表面处理等工序，无需额外的校形作业。

　　设备的操作高度适配站立作业的人体工程学要求，操作人员上下料时无需过度弯腰或抬臂，降低长时间作业的疲劳感，设备的运动部件均设置在床身框架内侧，外露运动部位预留安全防护安装位，可加装安全防护罩避免作业过程中的机械伤害风险。
