带同步带轮结构的轮毂式制动组件设计

项目分类:制动器 发布时间:2021-11-27 ID:408578
  • 带同步带轮结构的轮毂式制动组件设计

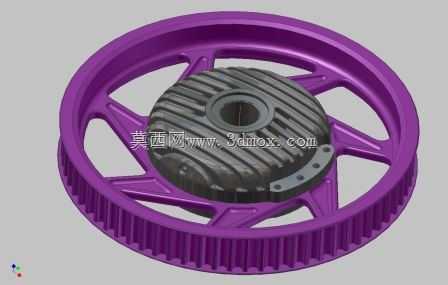

  在轮式行走机构、小型代步载具以及轻量化传动制动一体化设备的设计场景中,这类集成同步带传动结构的制动组件,往往承担着动力输入与减速制动的双重功能,区别于传统夹装式盘刹或鼓刹结构,该组件将传动齿圈与制动轮毂做了一体化集成设计,大幅压缩了传动与制动单元的轴向安装空间,尤其适配对安装边界有严格限制的紧凑型动力布局。从实际使用场景来看,这类结构常见于电动滑板车、小型无人巡检车、轻型服务机器人的行走轮组中,同步带轮外圈的齿形结构负责承接来自驱动电机的动力输入,通过同步带的啮合传动将扭矩传递至轮组,而中心区域的带散热筋的制动毂结构,则与对应规格的制动蹄块配合,实现轮组的减速与锁止功能,两个功能单元集成在同一回转主体上,

  避免了分体式装配带来的同轴度误差问题,也减少了装配环节的紧固件数量,降低了长期运行过程中连接件松动带来的传动抖动风险。设计过程中首先要确认的是安装边界的尺寸约束,外圈同步齿的节圆直径需要匹配对应型号同步带的包角要求,通常这类小载荷轮组的齿形会选用圆弧齿同步带轮廓,相比梯形齿在传动过程中啮合更平顺,噪音更低,也能减少高速转动下的齿面磨损。齿圈的幅板采用了五辐式的镂空支撑结构,并非单纯为了减重,每一条辐筋的走向都经过受力校核,在制动瞬间的冲击载荷下,辐筋需要同时传递制动扭矩和传动扭矩,五辐的对称布局可以让回转过程中的动平衡更容易校准,减少轮组高速转动时的径向跳动。中心区域的制动毂表面设计了平行排布的轴向散热筋,

  这部分结构的作用是在频繁制动的工况下,增大制动摩擦产生的热量的散热面积,避免制动蹄块因为长时间摩擦升温出现摩擦系数衰减,导致制动距离变长的问题;散热筋的排布方向顺着回转方向设计,轮组转动时可以带动表面空气形成轴向的导流,进一步提升散热效率。中心的安装轴孔需要匹配对应轮轴的配合公差,通常选用过渡配合的公差带,保证轮组与轴的周向固定可靠,同时不会因为过盈量过大导致装配难度提升,轴孔周边的法兰面预留了制动端盖的安装孔位,孔位的分度圆直径需要和对应制动蹄块的安装尺寸完全匹配,避免出现装配干涉。在实际选型适配时,需要重点核对两个核心尺寸边界:一是外圈同步齿的齿形参数,包括齿距、齿顶圆直径、齿宽,必须和配套的驱动同步带参数完全匹配,

  否则会出现跳齿、传动打滑的问题;二是中心制动毂的内径与有效摩擦宽度,要和选用的制动蹄块的张开尺寸、摩擦片宽度适配,保证制动时摩擦片能够完全贴合制动毂内表面,避免局部接触导致的制动偏磨。另外,整个组件的轴向总厚度需要匹配轮组的安装架开档尺寸,幅板背面的避让空间要预留出轴承的安装位置,保证轮组转动时不会和安装架、制动固定件发生剐蹭。这类集成式结构相比分体式的带轮加制动毂设计,省去了两者之间的连接法兰和定位键槽,零件的加工工序更少,批量生产时的成本控制更有优势,同时一体化的结构也避免了分体装配时的累积误差,轮组的回转精度更高,对于载荷不大但对空间尺寸要求严苛的小型行走设备来说,是兼顾传动效率、制动可靠性与安装便捷性的优选结构方案。在建模过程中,齿形部分的参数化建模需要严格遵循同步带轮的齿形标准,每一个齿的轮廓曲线要保证啮合时的接触面积足够,辐筋与齿圈、中心毂的连接位置做了圆角过渡,避免应力集中导致的结构断裂,尤其是在制动冲击载荷下,过渡圆角可以分散应力,提升组件的抗疲劳强度。
