径向入流离心式叶轮参数化结构设计

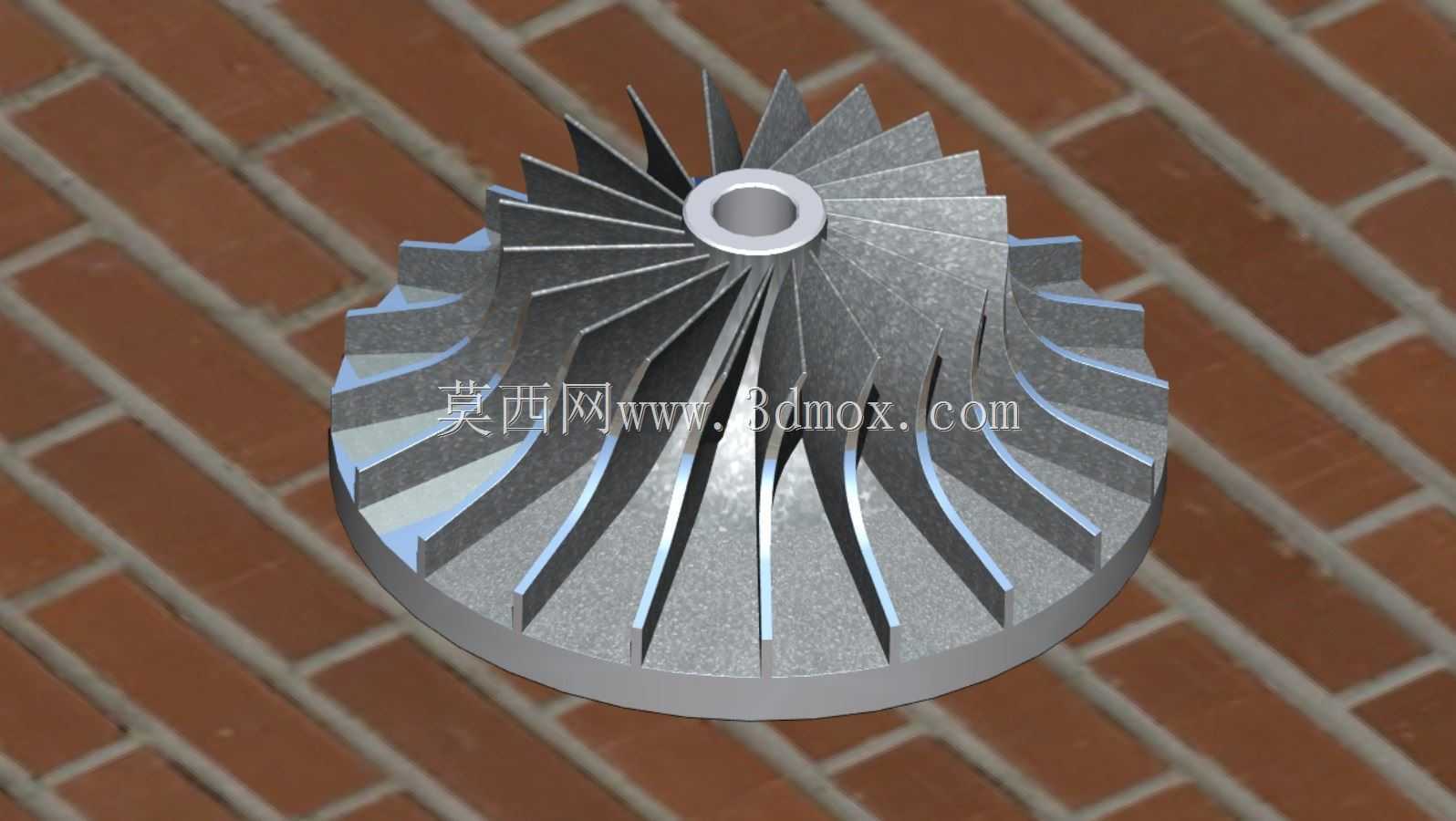

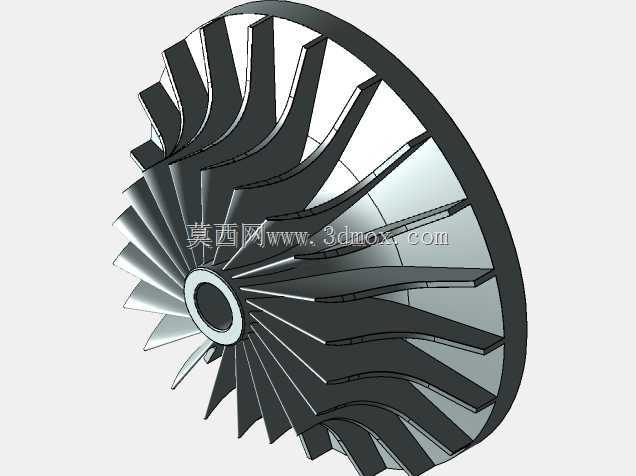

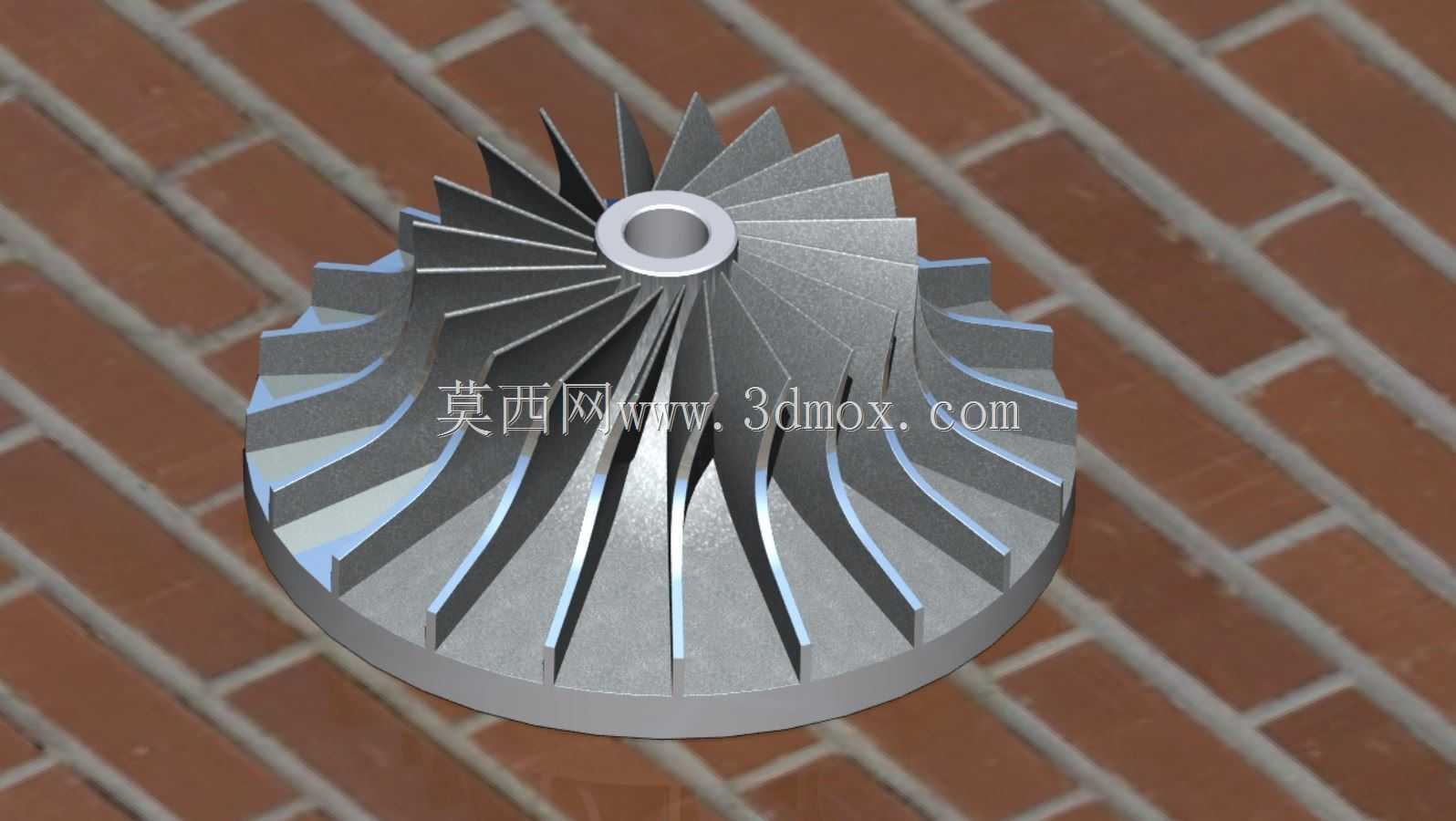

　　这类径向入流的离心式叶轮，是透平机械里的核心做功部件，常见于小流量高压力工况的流体输送场景，比如微型涡轮增压器的压气机端、小型工业离心风机、高转速离心水泵、甚至是微型燃气轮机的核心转动段，不同工况下的叶轮结构差异直接决定了整套设备的运行效率与压力输出能力。从结构上看，该叶轮采用半开式径向直叶片加局部后弯的流道设计，中心设置带通孔的轮毂安装位，通孔用于与传动轴做周向定位与轴向锁紧，轮毂端面与轴肩的贴合面需要保证足够的平面度，避免高速转动时出现端面跳动引发的振动问题。叶片从轮毂中心向外缘呈放射状分布，相邻叶片之间形成连续收敛的流道，流体从叶轮中心轴向进入后，随叶轮高速转动获得离心力，沿流道向叶轮外缘径向甩出，

　　过程中完成动能到压力能的转换，半开式的结构设计相比闭式叶轮，更适合输送含少量微小杂质的流体，同时加工难度更低，在小尺寸高转速的应用场景里动平衡调校难度更小。设计这类叶轮时，首先要确定的是安装边界尺寸：中心安装孔的直径需要匹配对应传动轴的轴径，配合公差通常选过渡配合，保证传递扭矩时不出现打滑，同时方便拆装维护；叶轮整体的外径尺寸决定了设备的蜗壳内腔尺寸边界，安装时叶轮外缘与蜗壳内壁之间需要保留均匀的径向间隙，间隙过大会导致流体回流降低效率，间隙过小则容易在高速转动时出现碰擦故障。叶片的型线设计是整个叶轮的核心，该叶轮的叶片在靠近轮毂段采用径向直段，靠近外缘段做了小角度的后弯处理，这种设计兼顾了径向叶轮的高压力系数优势，

　　同时通过后弯段降低了流体离开叶轮时的绝对速度，减少后续扩压段的流动损失，叶片的厚度从根部到外缘做了渐变减薄处理，既保证了叶片根部与轮毂连接位置的结构强度，承受高转速下的离心拉应力，又能降低外缘位置的叶片重量，减小整体转动惯量，降低启动时的扭矩负载。在实际应用场景中，这类叶轮的转速通常能达到每分钟数千转到数万转不等，因此设计时需要重点考虑结构的动平衡特性，所有叶片沿圆周方向的分度误差需要控制在极小的公差范围内，每个叶片的型线一致性要足够高，避免转动时出现不平衡量引发的轴系振动，长期运行下会导致轴承过早磨损。轮毂部分的轴向厚度需要根据传递的最大扭矩做强度校核，中心安装孔的键槽或者锁紧螺纹位置要做应力集中优化，

　　避免高负载下出现轮毂开裂的问题。另外，叶轮的底座端面与安装轴的轴向定位台阶需要匹配，安装到位后叶轮的轴向位置要精准，保证流体入口与进气/进水导叶的位置对中，避免出现入口流场畸变影响进气效率。从流道设计逻辑来看，相邻叶片之间的流道截面从入口到出口呈现逐渐扩大的趋势，让流体在流道内流动时逐步完成动能转换，流道表面的粗糙度会直接影响流动效率，加工时需要保证流道表面足够光滑，减少沿程摩擦损失。这类半开式叶轮相比带轮盖的闭式叶轮，少了轮盖的结构重量，更适合高转速工况，但对应的轴向间隙控制要求更高，运行时叶轮与壳体侧壁的轴向间隙要控制在合理范围，减少流体从叶片顶端的间隙泄漏。在设备选型匹配时，需要根据目标流量、压力参数确定叶轮的外径、叶片高度、叶片安装角等核心参数，同时要匹配对应的驱动电机功率，避免叶轮负载超出电机的输出能力。对于三维建模过程而言，这类参数化叶轮的建模核心是建立叶片型线的参数化驱动关系，通过调整叶片数、叶片后弯角度、轮毂比、外缘直径等参数，可以快速生成不同工况需求的叶轮结构，方便后续做流场仿真验证与结构强度校核，建模时需要特别注意叶片与轮毂连接位置的圆角过渡，避免直角连接带来的应力集中，提升结构的疲劳寿命。
