孔位尺寸检测用止回活塞检具结构

　　在机械加工的工序间检测与成品终检环节，孔径尺寸的快速判定直接影响产线流转效率与批量零件的合格率管控，这款止回活塞本质是针对特定公差带孔位设计的专用通止检测构件，替代传统塞规在部分高频检测场景下的使用需求，尤其适配中小批量精密机加件的现场快速核验工作。从实际使用场景来看，这类检测活塞常应用于液压阀块安装孔、气动元件配合孔、精密传动部件的定位孔检测环节，检测人员无需读取千分尺、内径百分表的测量数值，仅通过活塞的推入状态即可快速判定孔径是否落在D10.25±0.1的合格区间内，大幅降低一线检测人员的读数误差与技能门槛，适合车间现场的快速全检操作。

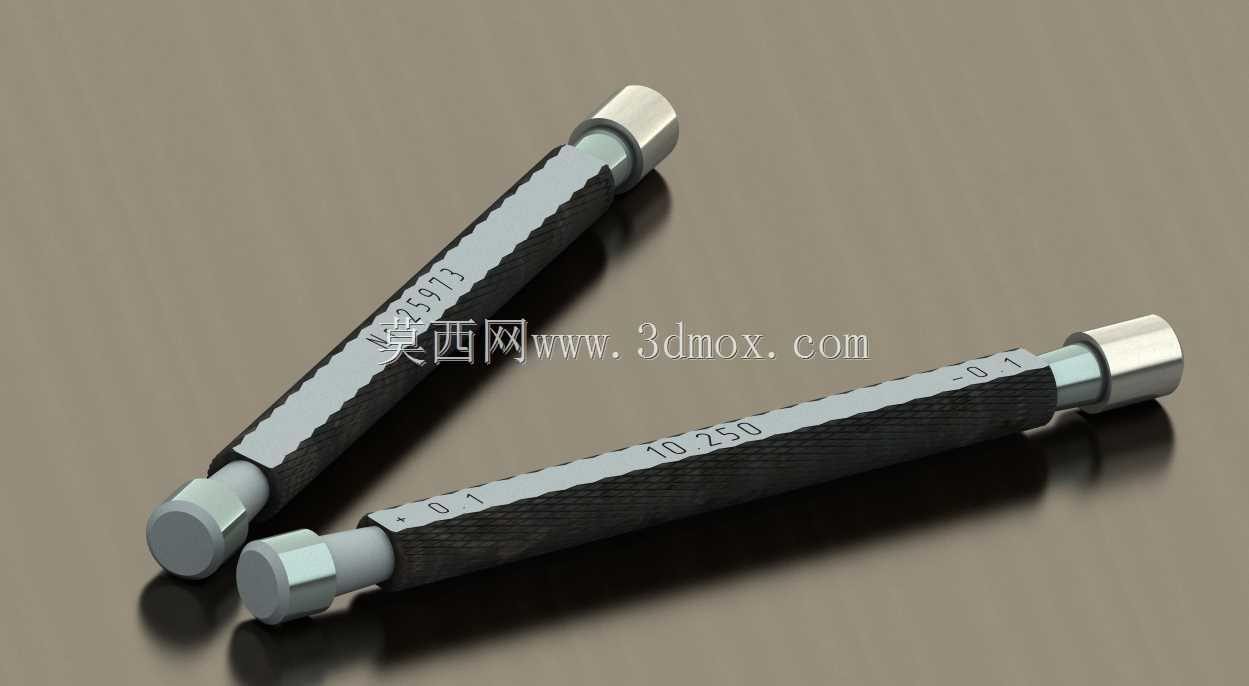

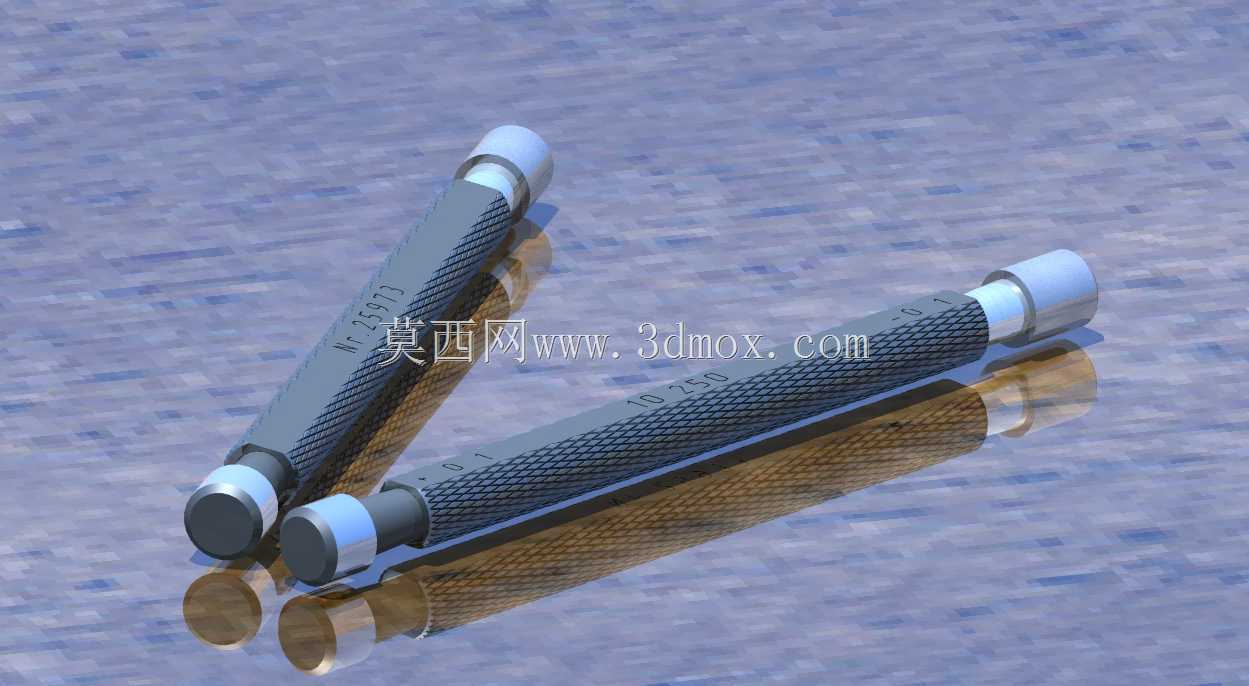

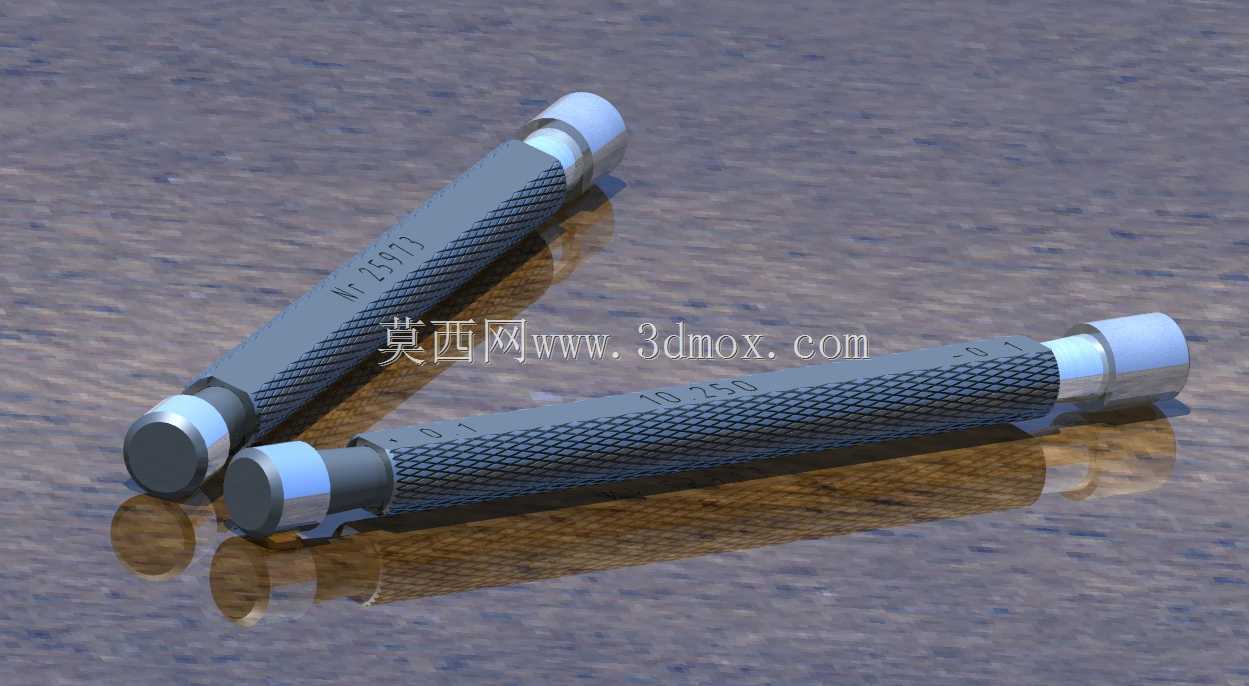

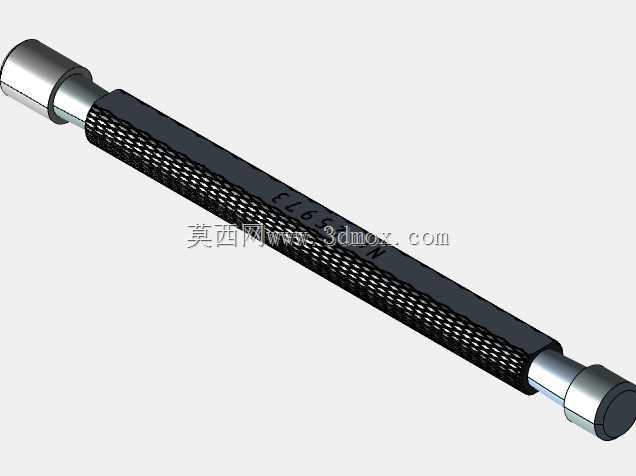

　　从功能特性上看，该活塞采用双端限位的结构逻辑，一端为止端、一端为通端，杆身做了网纹滚花处理，这处细节设计并非为了外观装饰，而是考虑到检测人员长时间手持操作时的防滑需求，即便手上沾有切削液、防锈油，也能稳定握持完成检测动作，不会出现打滑脱手导致零件磕碰、检具摔坏的问题。两端的检测工作段做了淬硬处理，表面粗糙度控制在Ra0.8以下，避免频繁推入拉出孔位时出现磨损，导致检测基准失准，长期使用也能保持尺寸稳定性，减少检具定期校准的频次。

　　设计思路上，这款活塞没有采用传统整体式塞规的粗短结构，而是适当加长了杆身长度，一方面是为了适配不同深度的盲孔、台阶孔检测需求，当孔位深度较大时，加长杆身可以保证检测端完全伸至孔底，不会因为杆长不足只检测孔口位置，漏掉孔内缩孔、锥度超差的问题；另一方面，杆身的直径略小于检测工作段直径，推入过程中杆身不会与孔壁发生摩擦，只有两端的工作段与孔壁接触，减少推入阻力，也避免非检测段刮伤已加工完成的孔壁表面，影响零件的最终装配精度。两端的金属限位台阶做了圆弧过渡处理，没有尖锐棱角，一是防止检测时棱角刮伤孔口的倒角位置，造成零件外观缺陷，二是避免尖锐边角磕碰后产生毛刺，影响检测时的推入手感，导致检测人员误判。

　　从尺寸与安装边界来看，核心检测尺寸严格匹配D10.25±0.1的公差带，通端尺寸控制在孔位公差的下偏差，止端尺寸控制在孔位公差的上偏差，检测时通端能顺利滑入孔内、止端无法推入，即判定孔径合格。杆身的滚花段直径控制在8mm左右，比检测段小2mm以上，即便是孔口存在少量毛刺、轻微翻边的情况，杆身也不会与孔口发生干涉，保证检测动作顺畅。整体长度控制在120mm左右，握持段长度占整体长度的三分之二，符合成年人手部握持的人机工程尺寸，单手握持时手指刚好完全覆盖滚花区域，施力方向与活塞轴线保持一致，不会因为施力偏斜导致检测端卡滞，出现假止的误判情况。两端的工作段长度设计为15mm，足够覆盖常规薄壁件的孔壁厚度，也不会因为工作段过长导致加工难度提升、热处理变形量增大。在实际使用中，这类检具不需要额外的安装固定，属于手持类检测工具，存放时只要避免与其他刀具、检具混放磕碰工作端即可，不需要配套专用的安装基座，适配车间工位器具的常规存放空间，也可以随工件周转箱一同流转，方便跨工序的检测使用。

　　不同于通用量具的多尺寸适配能力，这类专用止回活塞的检测针对性极强，针对固定尺寸的孔位做专项优化，检测效率远高于通用内径量具，在批量零件的快速筛查场景中，单孔检测时间可以控制在2秒以内，不会占用过多的工序辅助时间，同时因为结构简单，没有活动测量部件，日常维护只需要定期擦拭干净、涂抹少量防锈油即可，不存在复杂的校准调整步骤，非常适合生产现场的粗放使用环境，即便操作人员没有接受过专业的量具使用培训，也能快速掌握操作方法，完成合格性判定。
