双孔冲压式散热器散热肋结构设计

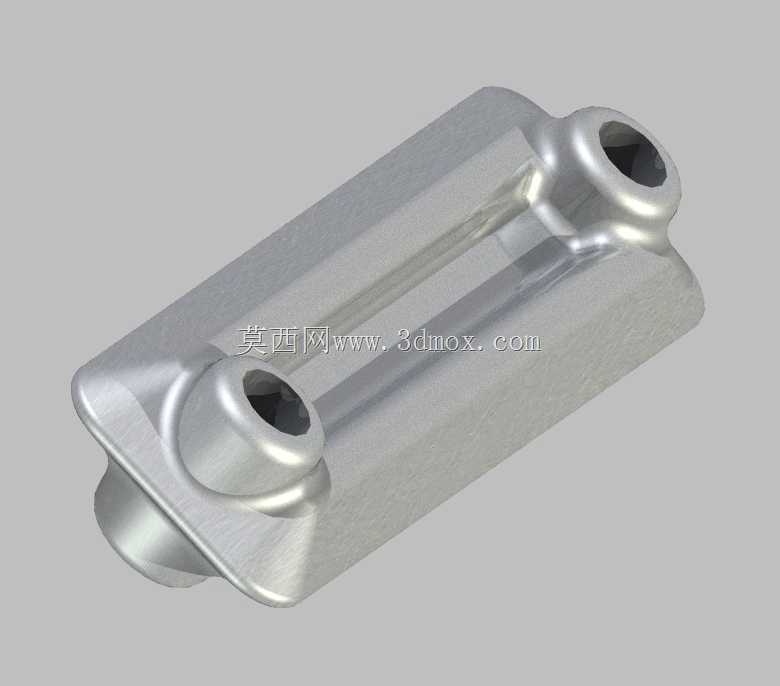

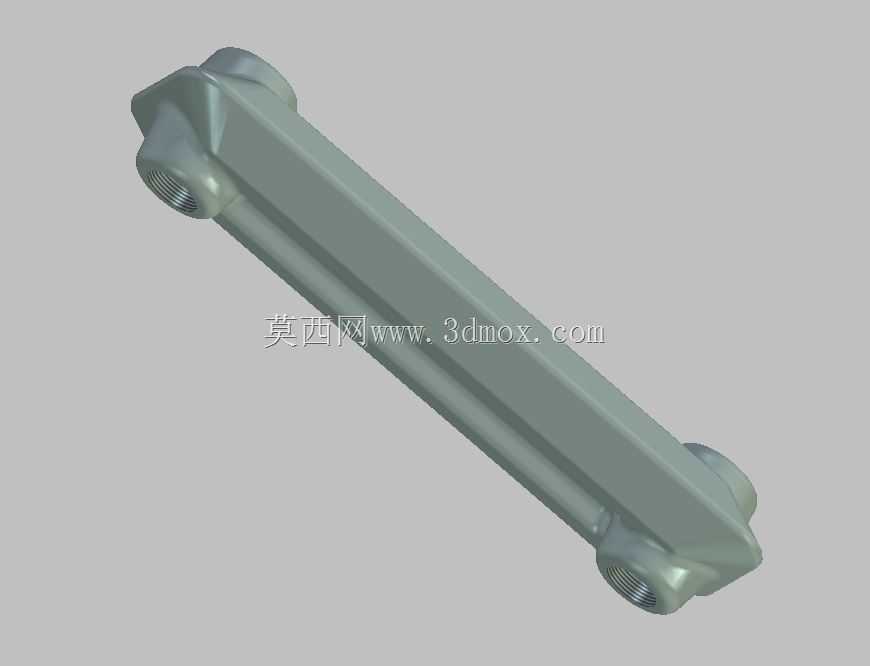

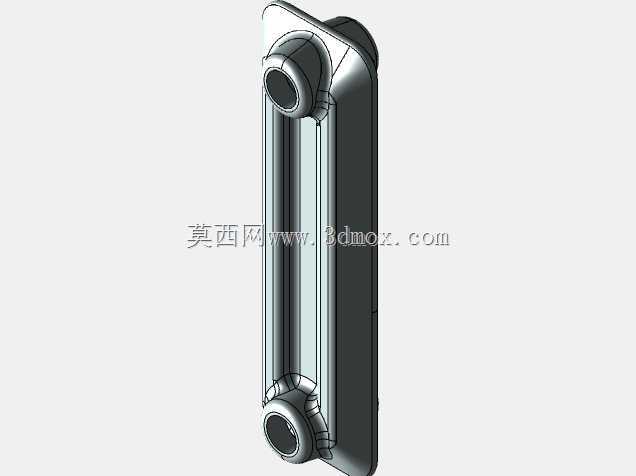

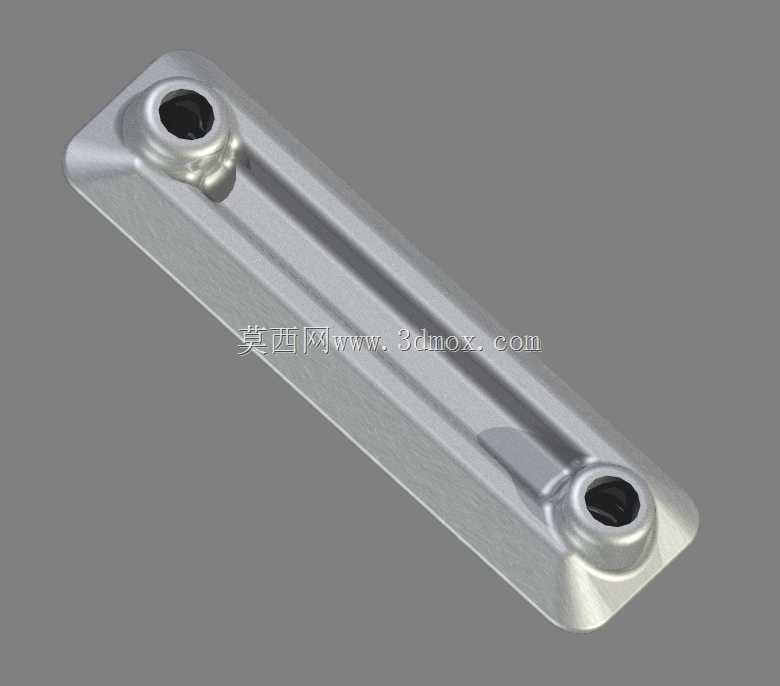

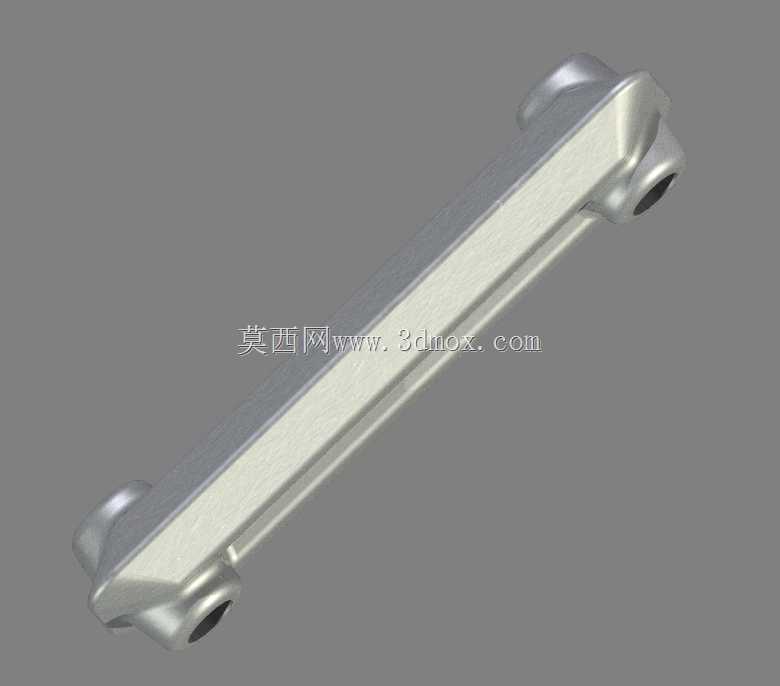

　　在各类需要被动散热的工业设备、动力总成热管理系统中，这类冲压成型的散热肋是辐射换热与对流换热结合的核心承载构件，日常接触的场景里，小到工业控制机柜的内置散热模组、大功率电源模块的散热基板，大到特种车辆动力舱的辅助散热单元、小型风冷换热器的扩展换热面，都能见到这类结构的变体。不同于常规挤压成型的平直散热鳍片，这款构件采用整体薄钢板冲压拉延成型，主体为长条形扁平基体，两端一体冲压出带通孔的凸台结构，基体表面沿长度方向压出贯通式加强凹槽，既提升了整体结构刚度，避免薄钢板在长期冷热交变工况下出现翘曲变形，也能在气流流经表面时形成局部扰流，破坏贴壁的静止边界层，提升对流换热的效率。

　　从安装边界来看，两端凸台的内孔为安装定位孔，可直接通过螺栓或铆钉将构件固定在需要散热的基板表面，凸台的拉延高度刚好控制在安装后基体与发热基板之间预留出均匀的空气流通间隙，不需要额外加装支撑垫片，减少装配环节的零件数量，也避免了多零件装配带来的接触热阻问题。设计之初需要平衡三个核心矛盾：一是冲压成型的工艺可行性，薄钢板拉延过程中凸台位置的材料延展率不能超过板材的断裂极限，因此凸台根部做了大圆角过渡处理，既避免冲压时出现开裂，也减少了应力集中点，在设备运行振动工况下不会出现根部断裂的失效问题；二是换热效率与风阻的平衡，基体表面的加强凹槽深度经过反复校核，过深会大幅提升气流通过的阻力，增加配套散热风扇的功耗，过浅则扰流效果不足，换热效率提升有限，最终的凹槽尺寸刚好能在常规风冷流速下实现风阻与换热效率的最优匹配；三是结构强度与重量的平衡，采用薄钢板冲压相比铸造成型的同功能零件重量降低60%以上，同时通过加强筋结构设计，让构件的平面度、抗变形能力满足长期使用要求，不会因为运输、装配过程中的外力出现形变，影响与发热基板的贴合度。

　　实际使用过程中，这类散热肋通常成排阵列安装在发热基板上，相邻构件之间预留均匀的气流通道，当冷却气流从通道间流过时，既可以通过基体平面带走热量，两端的凸台结构也能作为扩展换热面增加整体换热面积，同时凸台的圆弧表面能引导气流向相邻构件的间隙扩散，减少通风死角。不同于胶粘或焊接安装的散热片，这种采用螺栓固定的结构可单独拆卸更换，后期维护时如果某一片散热肋出现变形或积灰严重，不需要拆解整个散热模组就能单独替换，大幅降低运维成本。在冲压工艺设计上，整个构件采用单工序模即可完成落料、拉延、冲孔、切边全流程，适合大批量生产，零件成型后不需要额外的机加工工序，仅需做表面去毛刺处理即可投入使用，生产效率高，单件成本可控，非常适合对成本敏感、产量规模大的热管理配套场景。另外构件的边缘全部做了卷边或圆角处理，避免装配过程中划伤操作人员，也不会在长期使用中因为边缘锋利割坏相邻的线缆或密封构件，细节处理完全符合工业设备的安全装配要求。在热变形补偿设计上，长条形基体的长度方向预留了微小的热胀冷缩余量，安装时两端的固定孔采用略大于螺栓直径的设计，当设备运行温度升高、构件出现热伸长时，不会因为固定约束产生内应力，避免长期热循环下出现构件弯曲变形，保证整个散热模组的长期稳定性。
