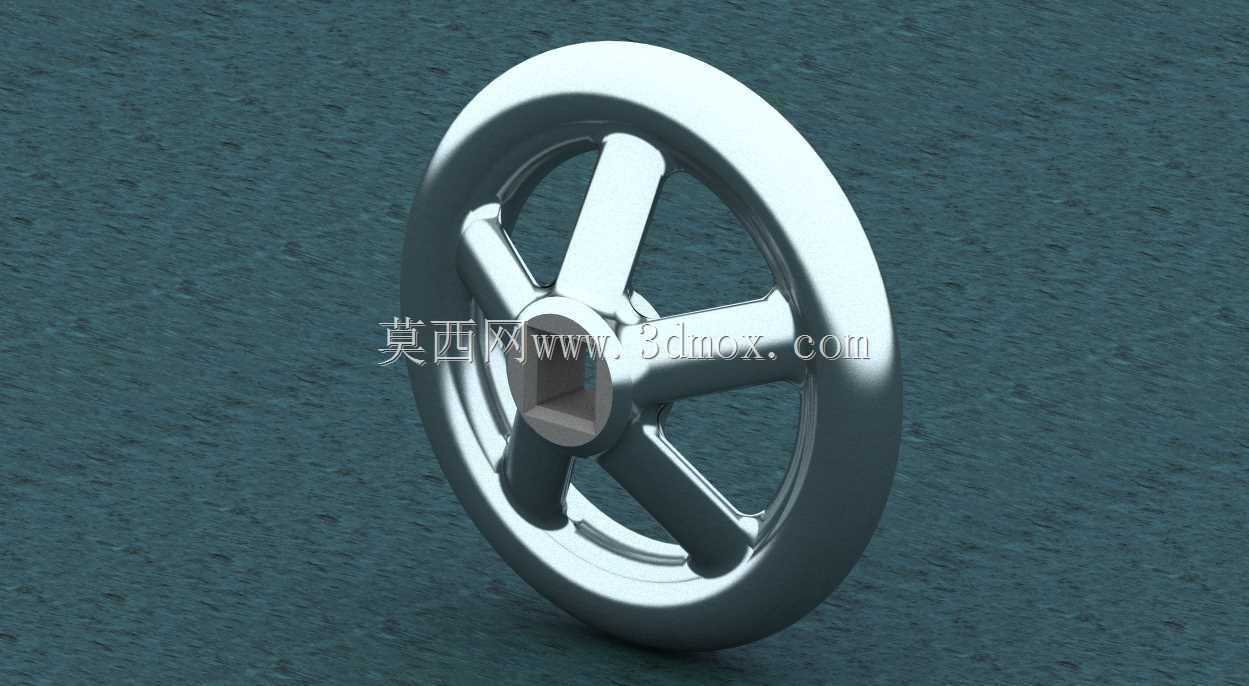

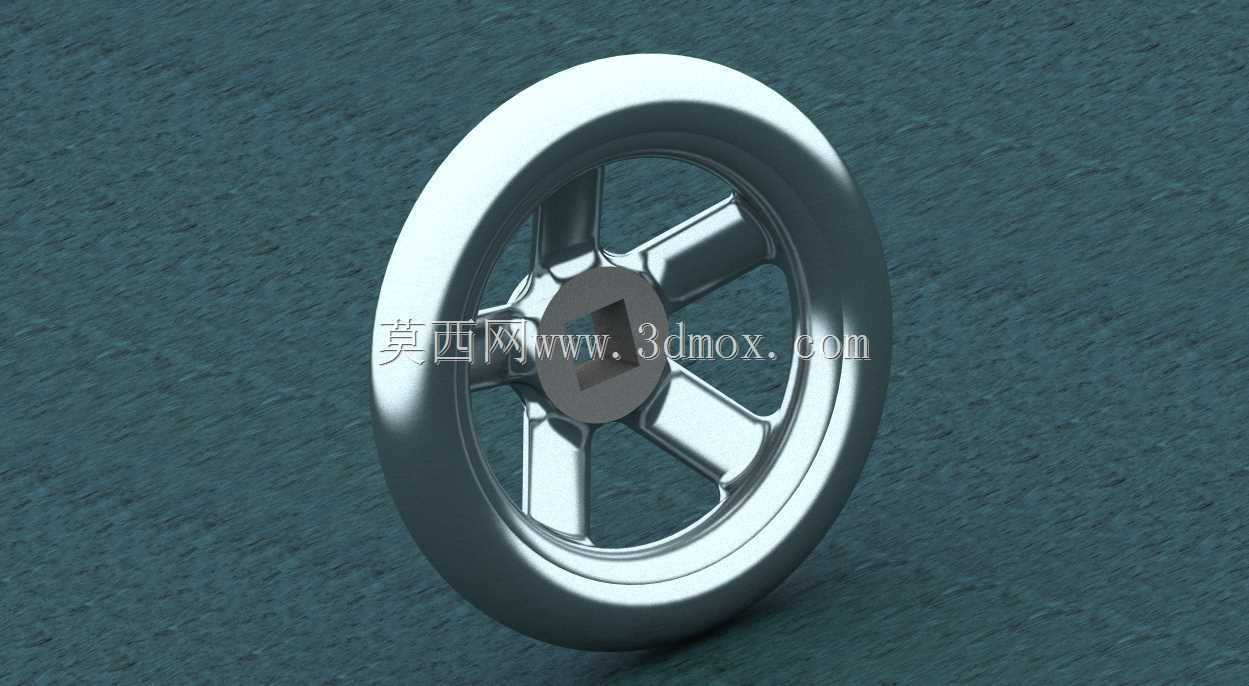

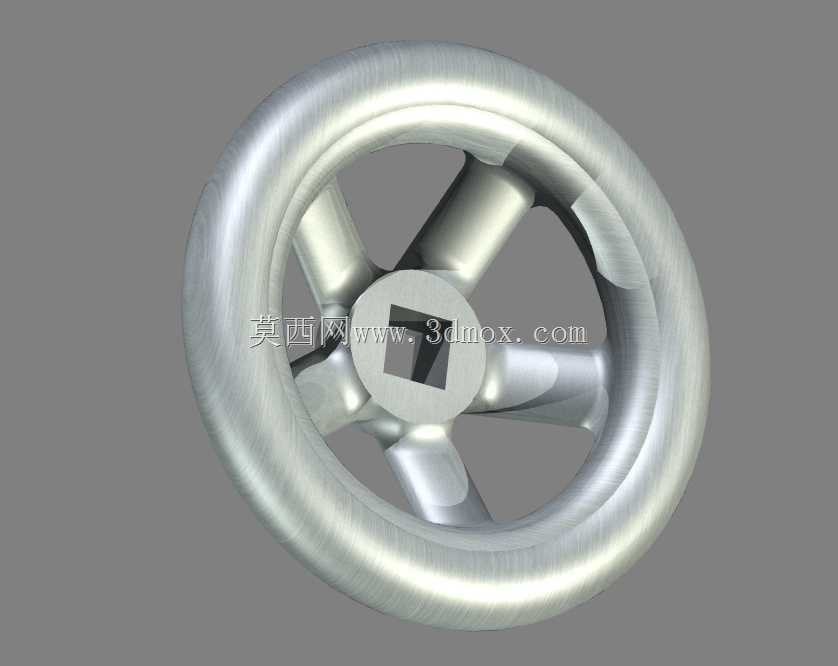

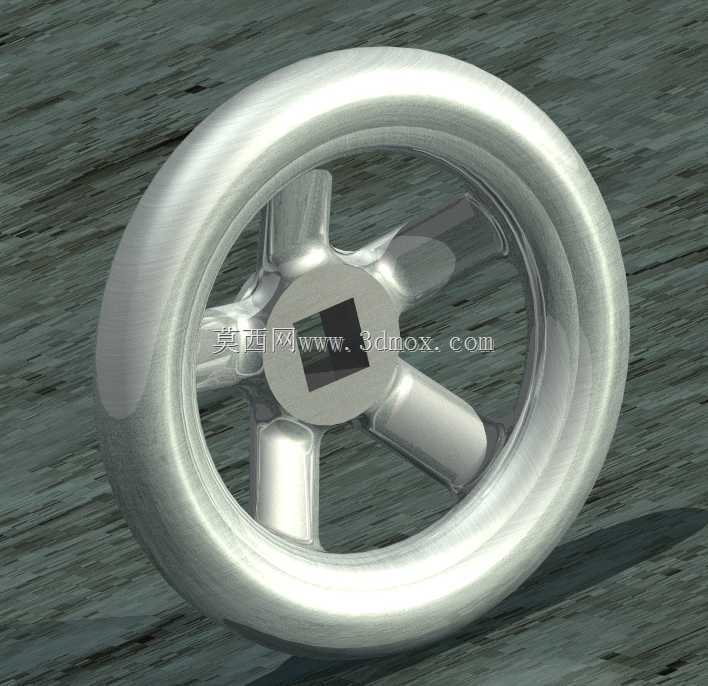

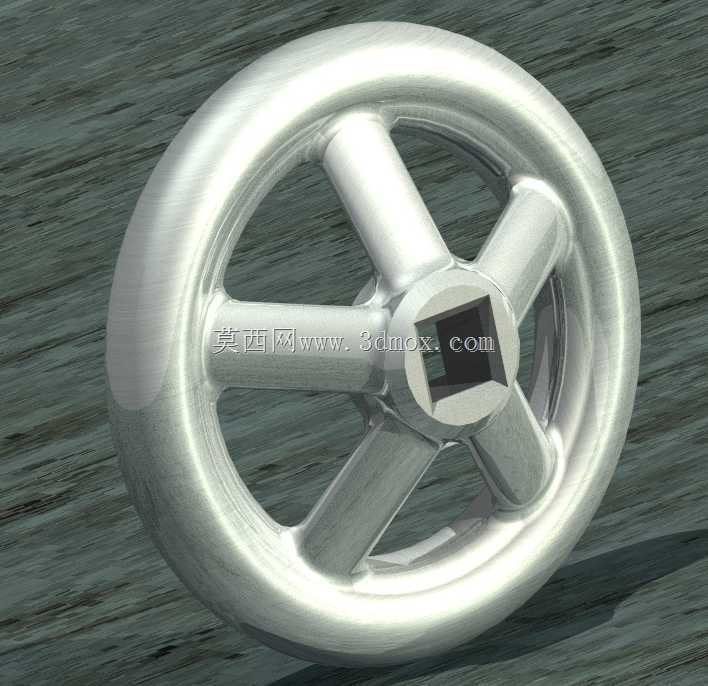

方形安装孔五辐金属手轮结构设计

　　这类带方形安装孔的五辐手轮，是工业手动操作场景里极为常见的执行构件，日常在机床进给调节、阀门开度控制、工装夹具锁紧、输送线张紧调整这类需要人工精准微调的工位上随处可见。和常见的圆孔手轮不同，方孔安装的结构从根源上避免了手轮与转轴之间的周向打滑问题，不需要额外加装键销或者顶丝就能传递扭矩，安装时直接对准转轴的方头推入即可，拆装效率比键连接结构高出不少，尤其适合需要频繁拆卸手轮、避免设备误触的工位，比如部分检测工装的调节端，调试完成后可以直接拔下手轮，防止无关人员误操作改动参数。

　　从结构设计逻辑来看，五根辐条采用均匀圆周排布的方式，相比三辐结构，每根辐条承担的扭矩载荷更小，受力更均匀，操作人员转动手轮时，不管握持轮缘的哪个位置，都能找到合适的施力辐条作为支撑，不会出现三辐手轮转到特定角度时施力空程的问题；相比六辐及以上的多辐结构，五辐设计在保证结构强度的前提下，减少了不必要的材料冗余，同时辐条之间的镂空空间更大，操作人员戴劳保手套握持时也不会卡到布料，操作便利性更好。轮缘采用整圈圆弧过渡的厚壁截面设计，握持时的贴合度更高，长时间转动调节也不会硌手，金属材质的表面做了拉丝处理，既提升了构件的耐磨性能，也能在车间多油污、多粉尘的环境下避免锈蚀，日常维护只需要定期擦拭表面油污即可，不需要额外做防腐涂层处理。

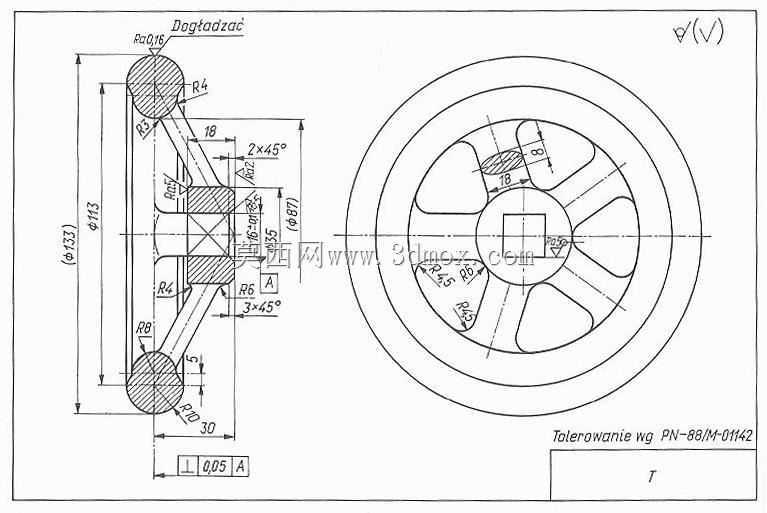

　　设计这类手轮时，首先要匹配安装端的方轴尺寸，方孔的公差需要按照过渡配合选取，既要保证安装时能顺利推入方轴，也要避免间隙过大导致转动时出现旷量，长期使用下磨损方轴的棱角。轮缘的外径尺寸需要结合操作扭矩来确定，需要传递的扭矩越大，轮缘外径就要做的越大，利用杠杆原理降低操作人员的施力力度，比如用于大口径截止阀调节的手轮，外径通常会做到300mm以上，而小型工装微调的手轮外径可以做到80mm左右。辐条的截面采用椭圆形过渡设计，和轮毂、轮缘的连接位置都做了大圆角应力释放处理，避免应力集中导致长期受扭时出现辐条断裂的问题，轮毂部分的厚度要大于辐条厚度，保证方孔的受力长度足够，不会因为方孔接触长度过短导致转轴受力不均，出现方棱磨损卷边的问题。

　　实际选型应用时，要注意手轮的安装边界，方孔的深度要和方轴的伸出长度匹配，不能出现方轴顶到手轮轮毂端面导致安装不到位的情况，也不能方轴伸出过短，导致方孔和方轴的啮合长度不足，传递大扭矩时出现崩棱问题。轮缘的转动范围内不能有其他突出的构件干涉，比如设备的钣金护罩、相邻的操作按钮、管线接头等，都要和手轮的最大转动轮廓留出至少20mm的安全间隙，避免转动时夹手或者磕碰损坏周边构件。如果是用于需要频繁正反转调节的工位，还可以在轮毂位置加装定位顶丝，进一步固定手轮和转轴的相对位置，避免长期正反转冲击导致手轮从方轴上松脱。这类金属手轮的环境适应性很强，在-20℃到60℃的车间环境下都能稳定使用，不会像塑料手轮那样在低温环境下变脆开裂，也不会在高温工况下出现软化变形的问题，适合绝大多数工业手动调节场景使用。
