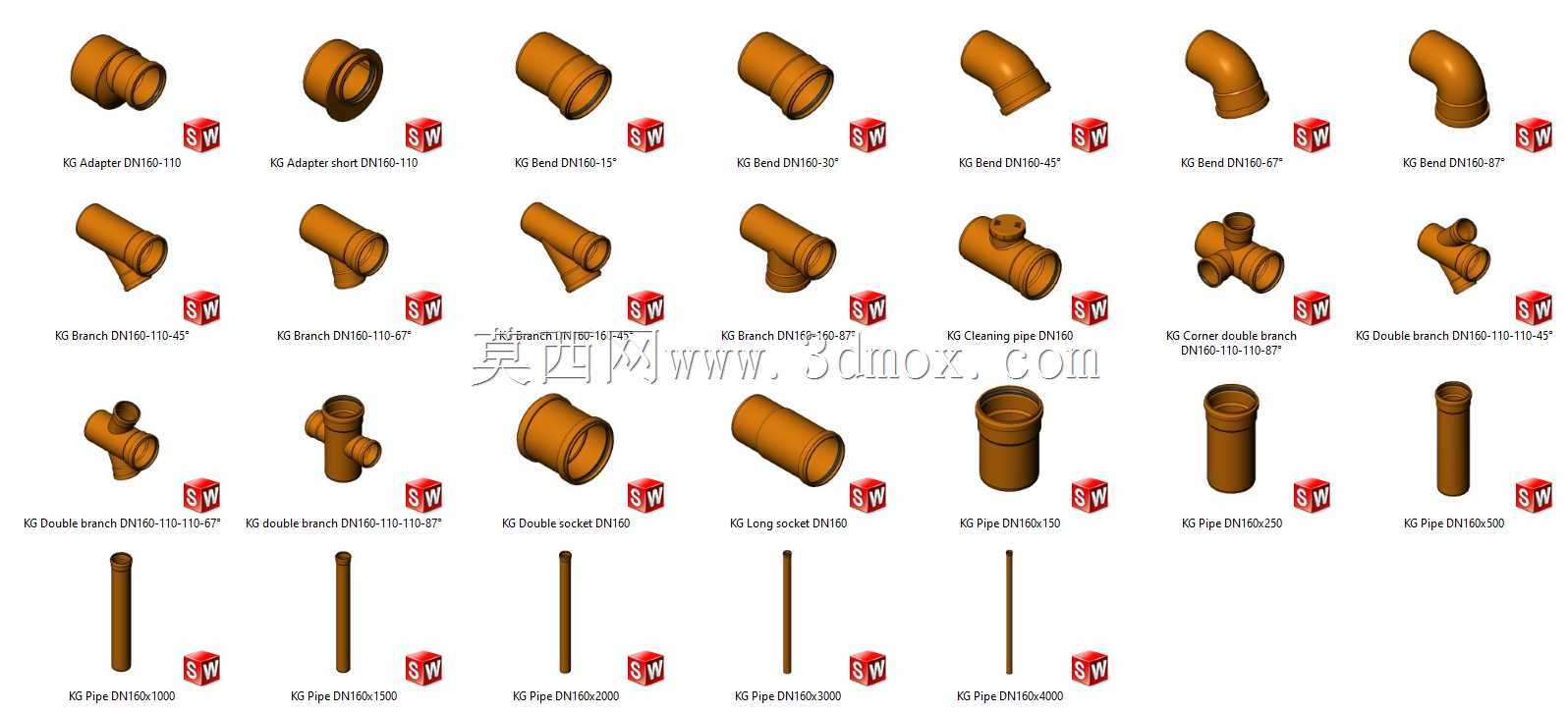

PVC DN160系列管路连接配件三维结构

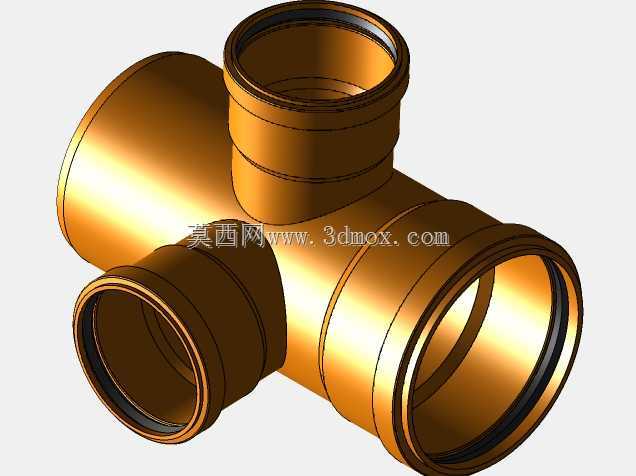

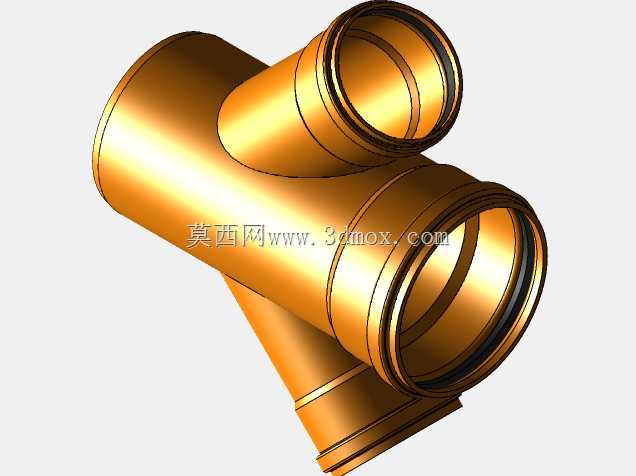

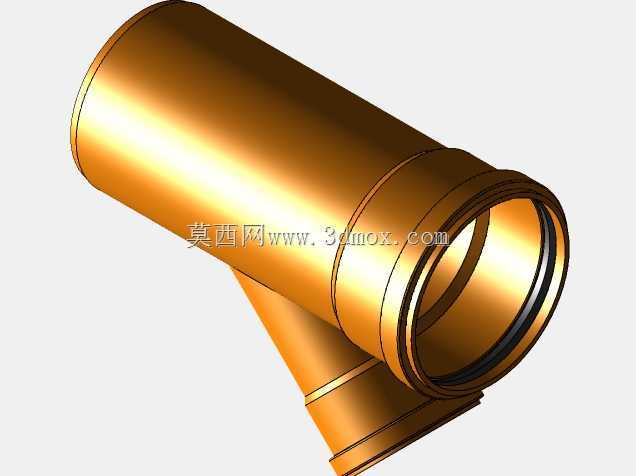

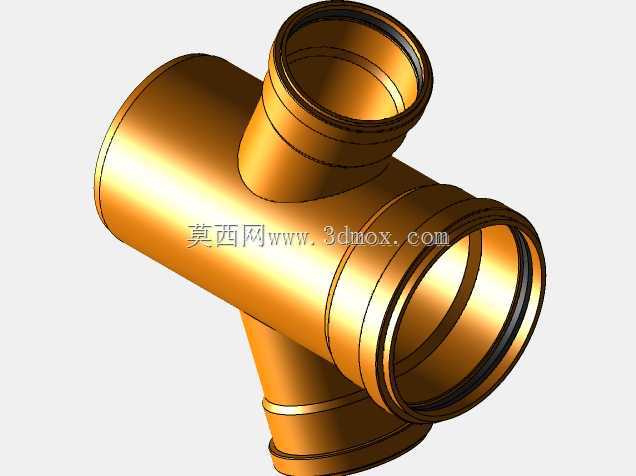

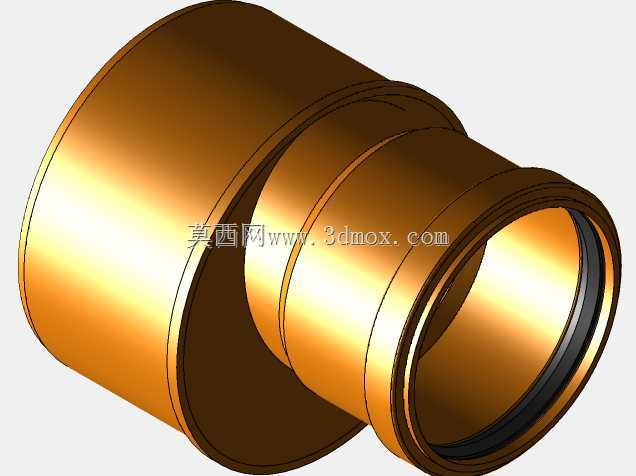

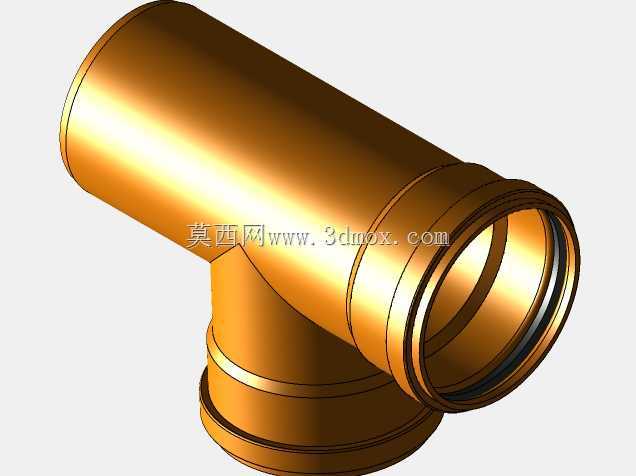

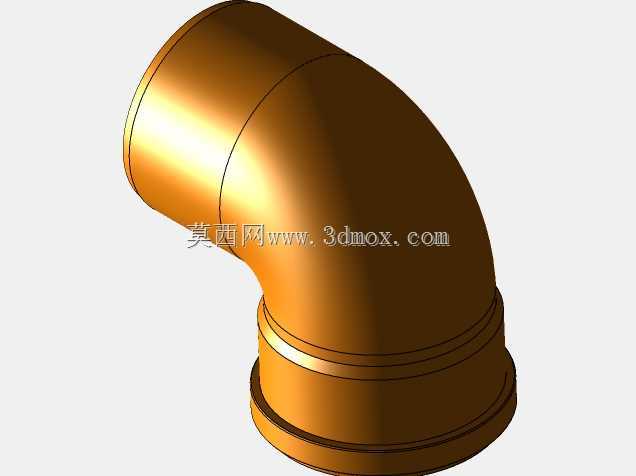

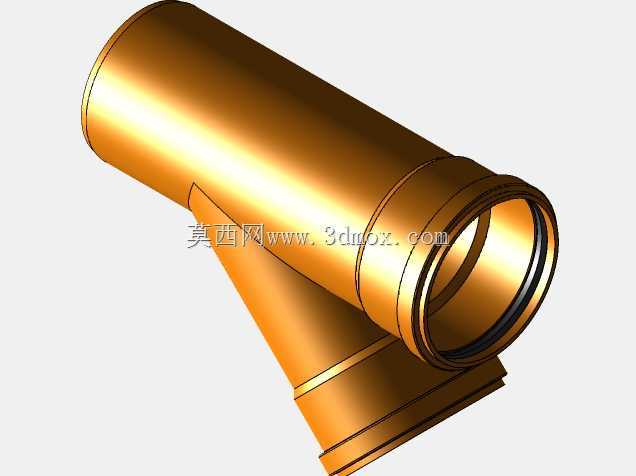

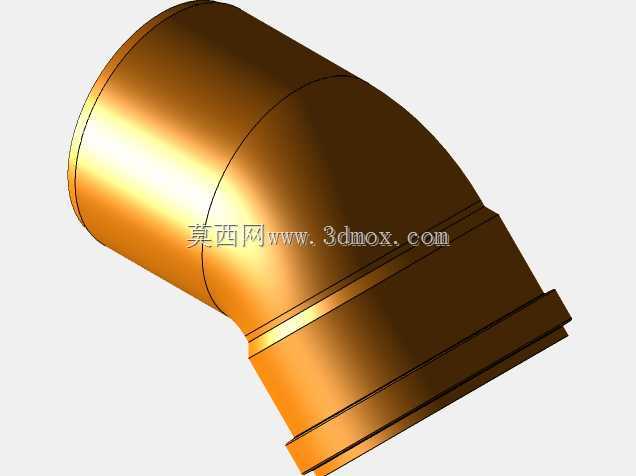

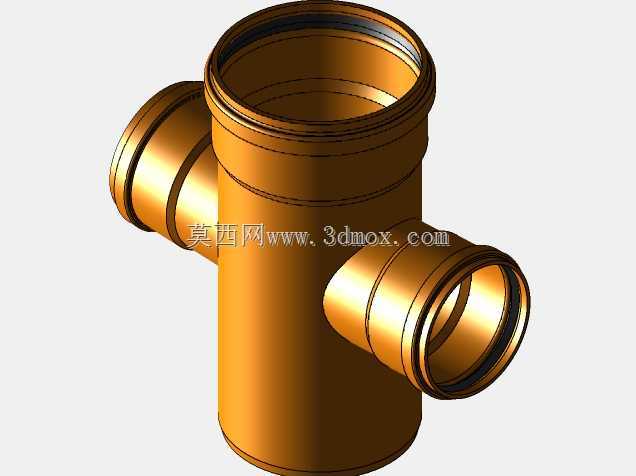

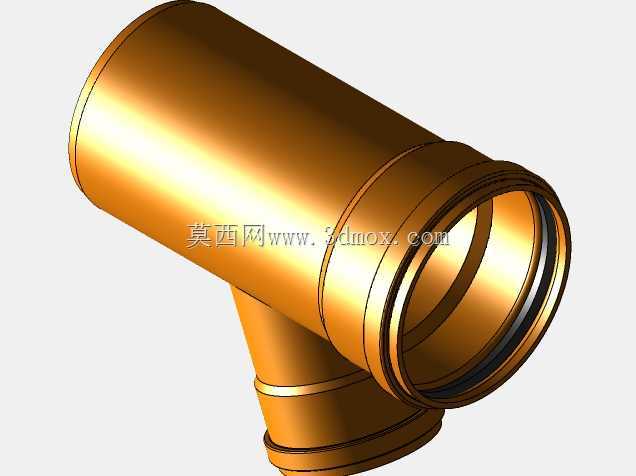

　　这套PVC DN160规格的管路连接配件，覆盖了民用给排水、市政排污、化工流体输送、农田灌溉等多个场景的管路布设需求，公称通径160mm的规格属于大口径PVC管路范畴，多用于主管道分支、转向、变径连接的核心节点，相比小口径管件，大口径PVC配件在结构设计上更侧重承插配合的密封性与结构强度，避免大流量输送过程中出现渗漏、结构脱开的问题。从实际工程应用来看，这类管件的使用场景非常广泛，在建筑室外排水系统中，DN160的PVC管常作为楼栋排水主立管的出户段、室外埋地排水支管，配套的45度、90度弯头用于调整管路走向，避免直角转向带来的流体阻力陡增，顺水三通、斜三通用于接入支管排水，异径接头用于对接不同通径的管路，

　　直接头用于同管径管段的延长连接；在化工防腐输送场景中，PVC材质的耐酸碱特性让这类管件可以输送低浓度的酸碱废液、腐蚀性生产废水，所有配件的承插深度都经过匹配设计，配合专用粘接剂可以达到足够的连接强度，满足带压输送的密封要求；在农田节水灌溉系统中，这类大口径管件用于主输水管道的布设，分支配件可以将主管道的水流分配到各个灌溉支管，降低管路布设的成本，同时PVC材质的轻量化特性也能大幅降低野外施工的安装难度。从设计逻辑来看，这套配件所有零件都做了磁性配合的结构适配，在三维装配过程中可以快速定位对接，模拟实际安装的插接位置，不需要反复调整配合约束，能大幅提升管路系统三维布设的效率。每个配件的外形尺寸都严格匹配DN160PVC管材的外径公差，

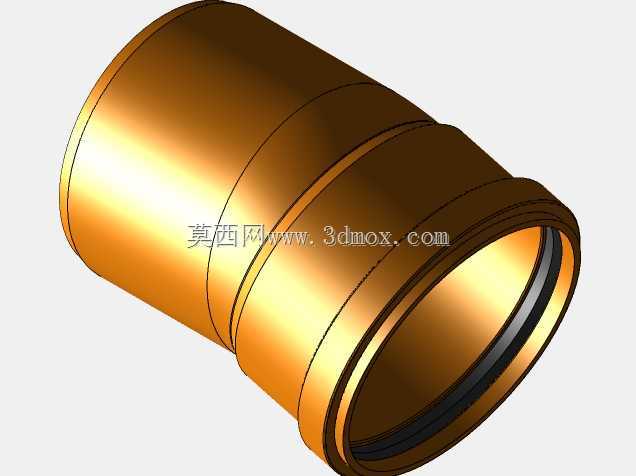

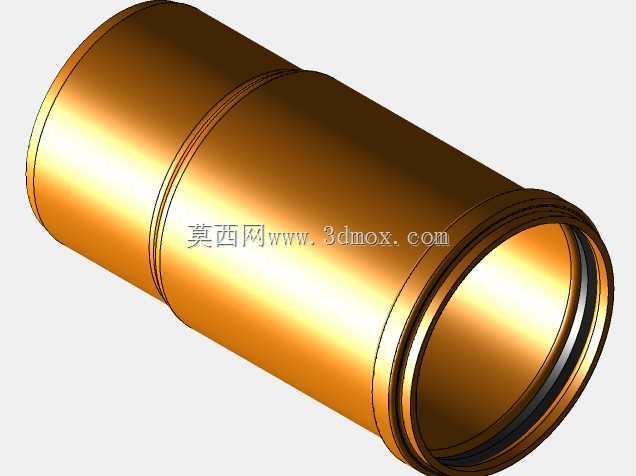

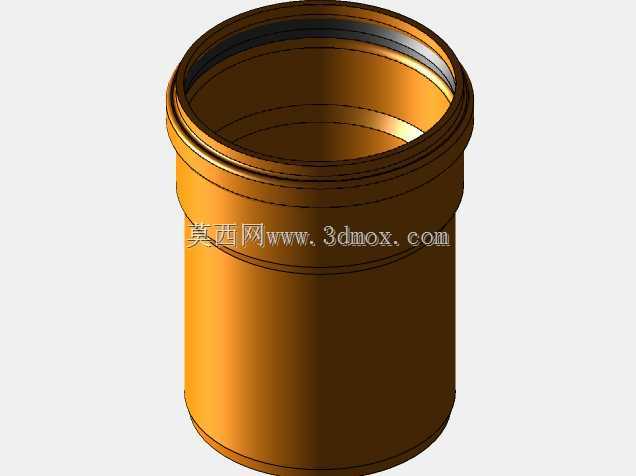

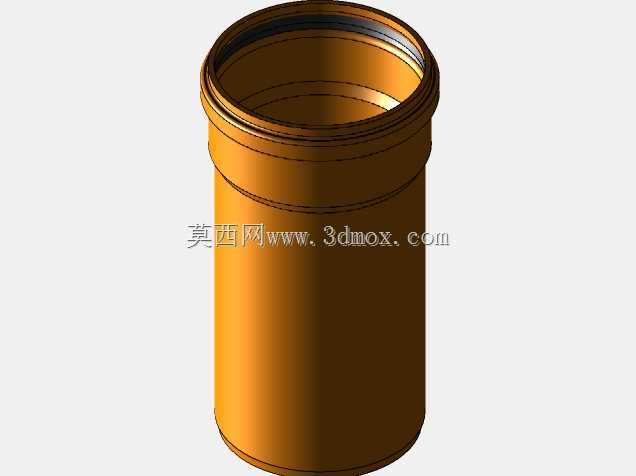

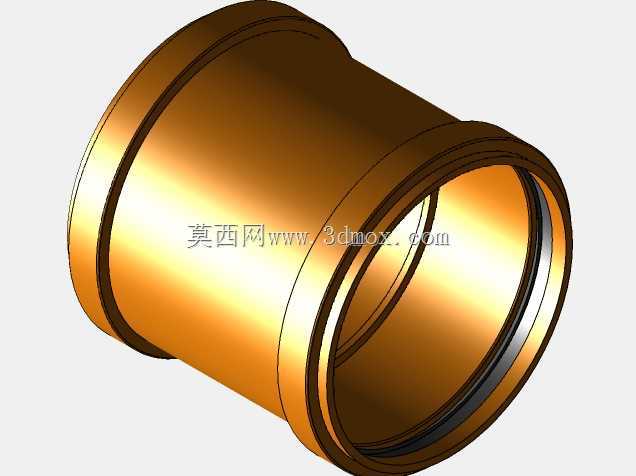

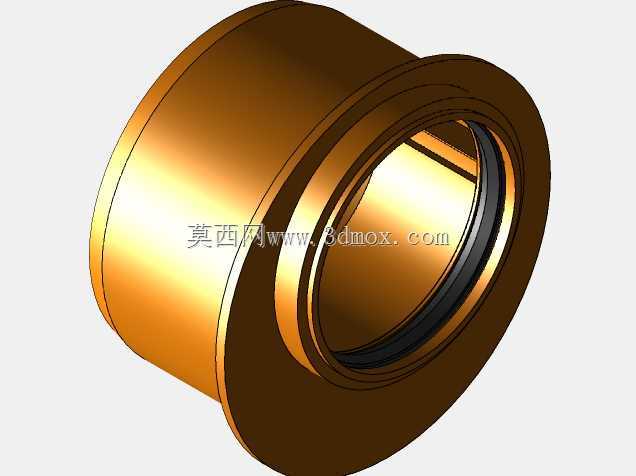

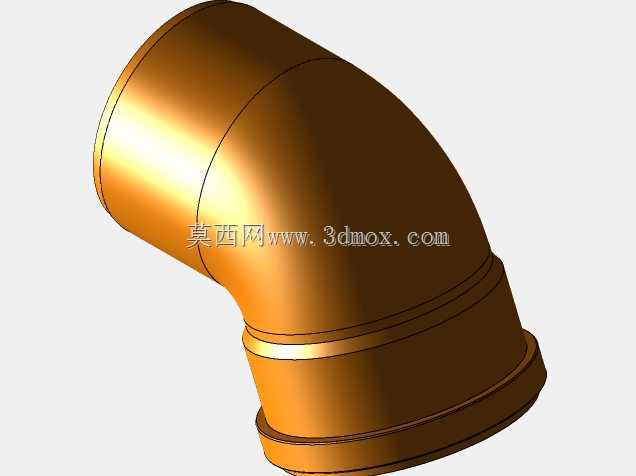

　　承口的内径尺寸预留了粘接间隙，安装边界上，弯头类配件的转弯半径做了优化，90度弯头采用大弧度弯曲结构，相比直角弯头能减少30%以上的流体局部阻力，降低管路输送过程中的压损，避免杂物在转弯处淤积堵塞；三通类配件的分支接口做了导流过渡结构，支管接入位置采用圆弧过渡，减少水流对冲产生的噪音与振动；直接头、异径接头的承口两端做了倒角导向结构，现场安装时管材更容易插入承口，降低安装时的对位难度，同时承口内部的止退台阶可以控制管材的插入深度，避免插入过深导致管路内部通径缩小、或者插入不到位导致连接强度不足的问题。长管箍、短管箍类配件的长度尺寸经过匹配，短管箍用于常规管段的对接，长管箍用于管路沉降变形较大的埋地场景，

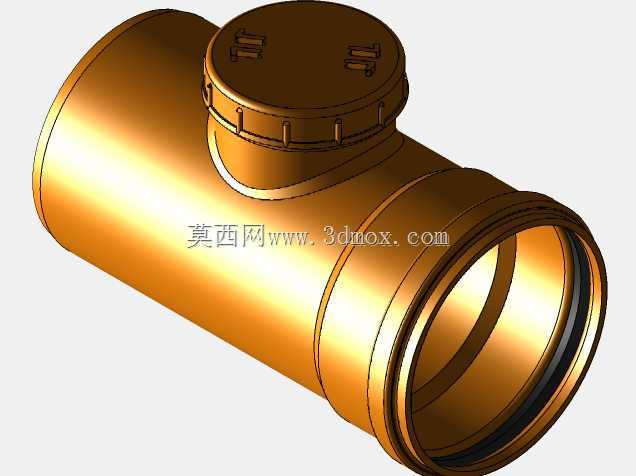

　　更长的承插长度可以适应一定的轴向位移，避免地基沉降导致的接口脱开；管堵类配件用于管路末端的临时封堵，在管路系统分期施工时可以封闭已安装的管段，避免杂物进入管路内部。所有配件的壁厚都经过强度校核，在满足1.0MPa工作压力的前提下尽可能控制壁厚，降低材料成本，同时外壁的加强筋结构（部分配件）可以提升管件的环刚度，满足埋地敷设时的抗外压能力，避免埋地后被土壤压瘪变形。在三维建模的细节处理上，每个配件的脱模斜度、边角圆角都做了符合注塑生产工艺的处理，没有尖锐的直角结构，既可以降低注塑生产时的应力集中，也能避免安装施工时划伤操作人员。对于做管路系统三维设计的工程师来说，这套完整的配件库可以直接调用，不需要逐个绘制管件模型，在布设管路时直接拖拽对应的配件到管路节点，就能快速完成整个管路系统的装配，同时可以直接导出物料清单，统计项目所需的各类管件数量，大幅提升设计效率。在实际选型过程中，工程师可以根据管路的转向角度选择对应角度的弯头，根据分支的角度选择正三通或者斜三通，根据对接的管径选择对应规格的异径接头，所有配件的安装尺寸都和实际工业产品一致，搭建完成的三维管路可以直接用于施工交底、管线综合碰撞检查，避免现场安装时出现管件与其他管线、结构碰撞的问题。
