带防护护栏的500KG载重剪叉液压升降作业台

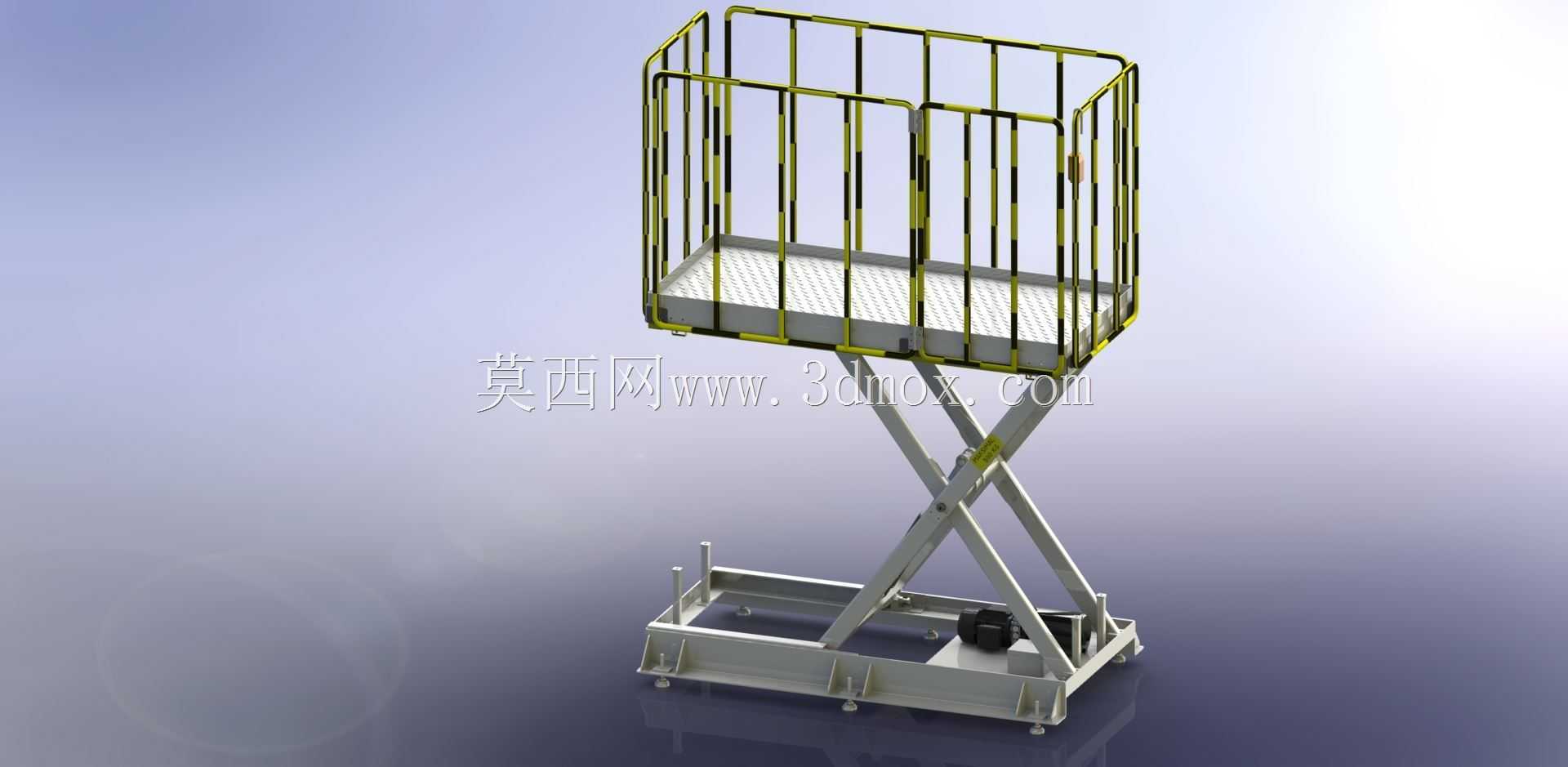

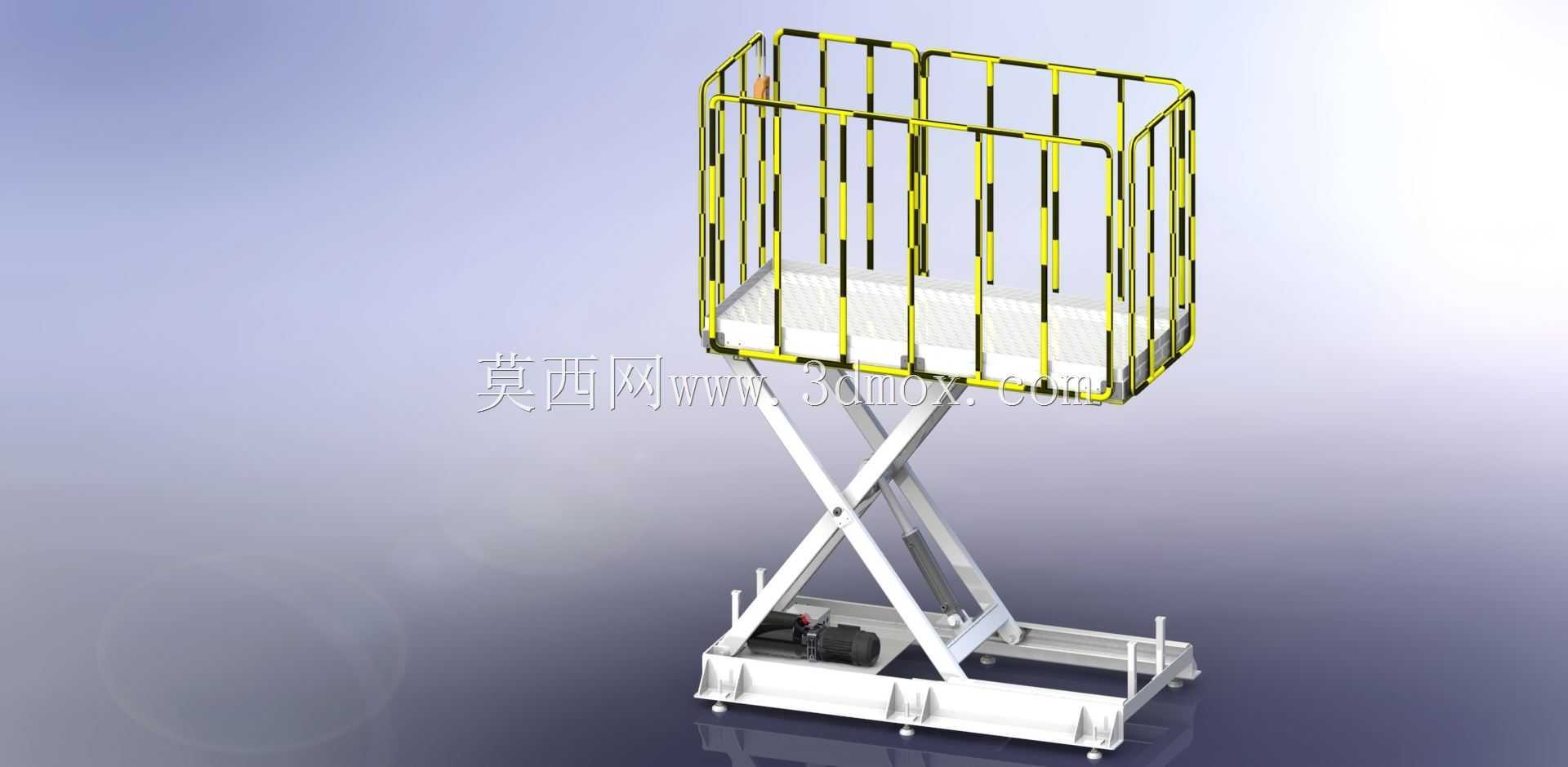

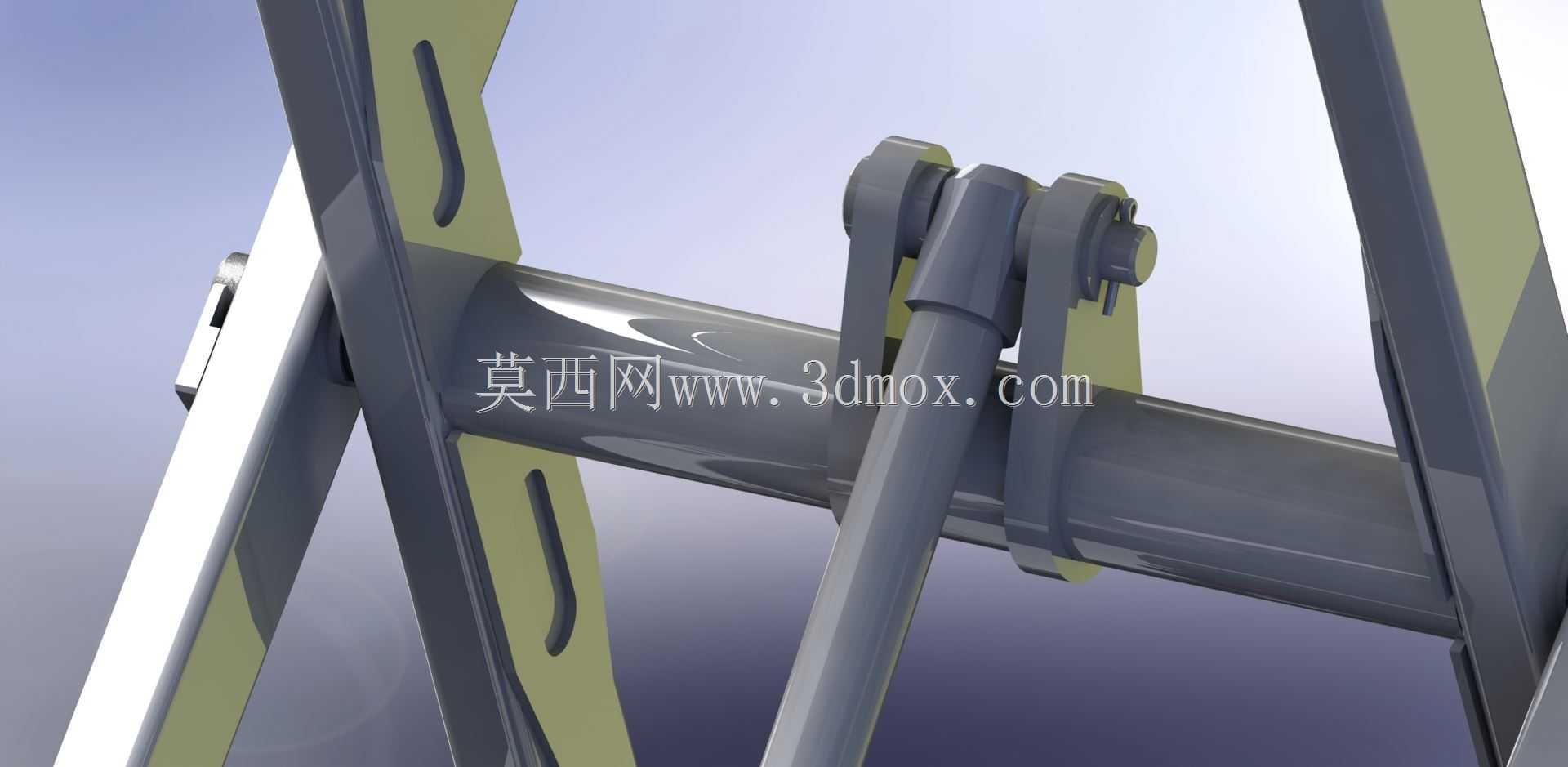

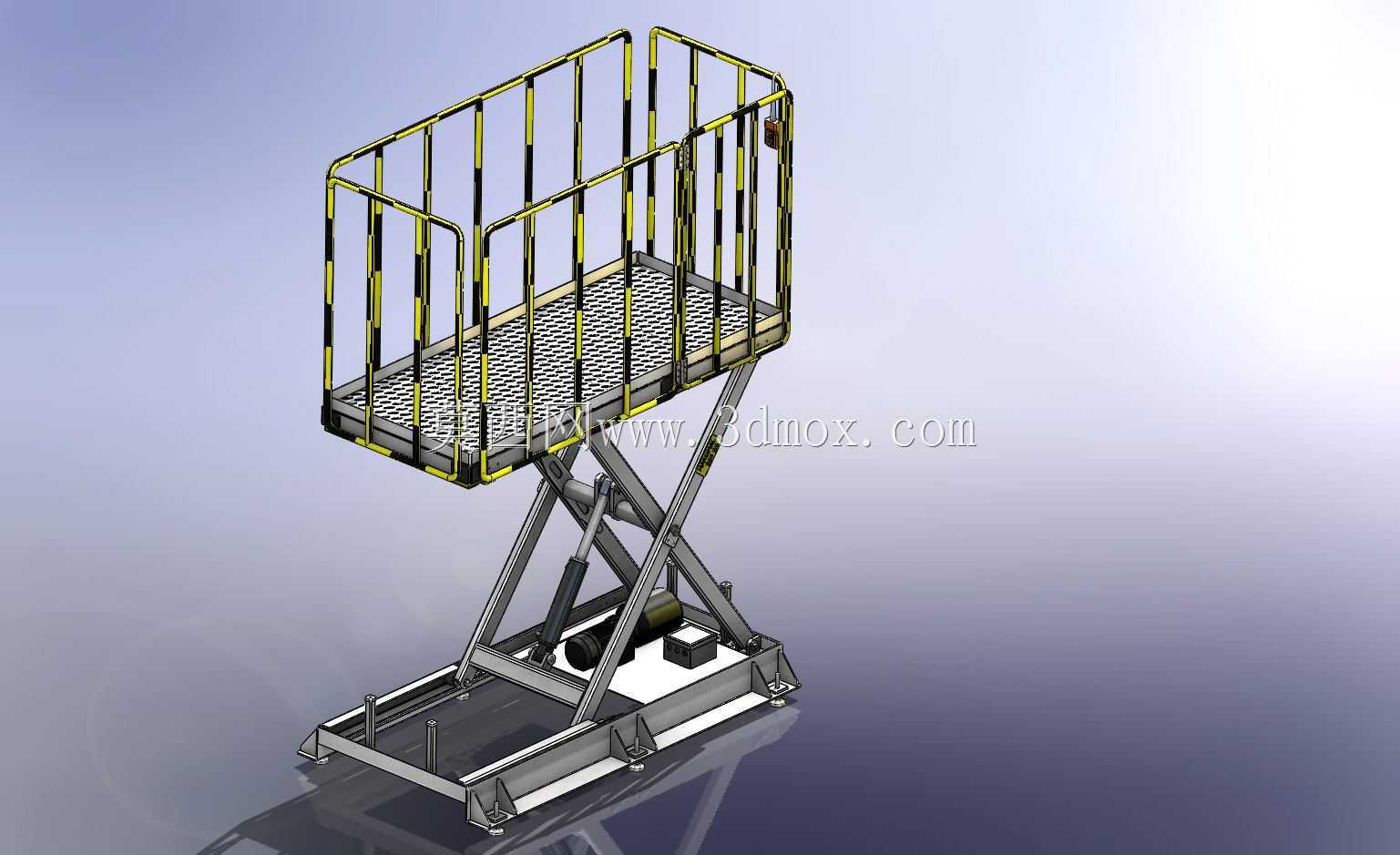

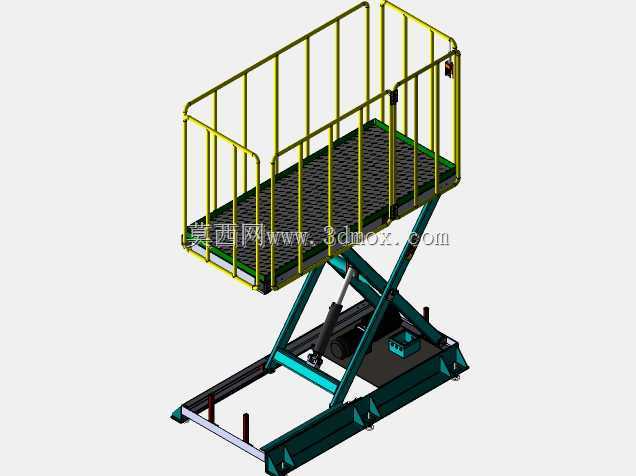

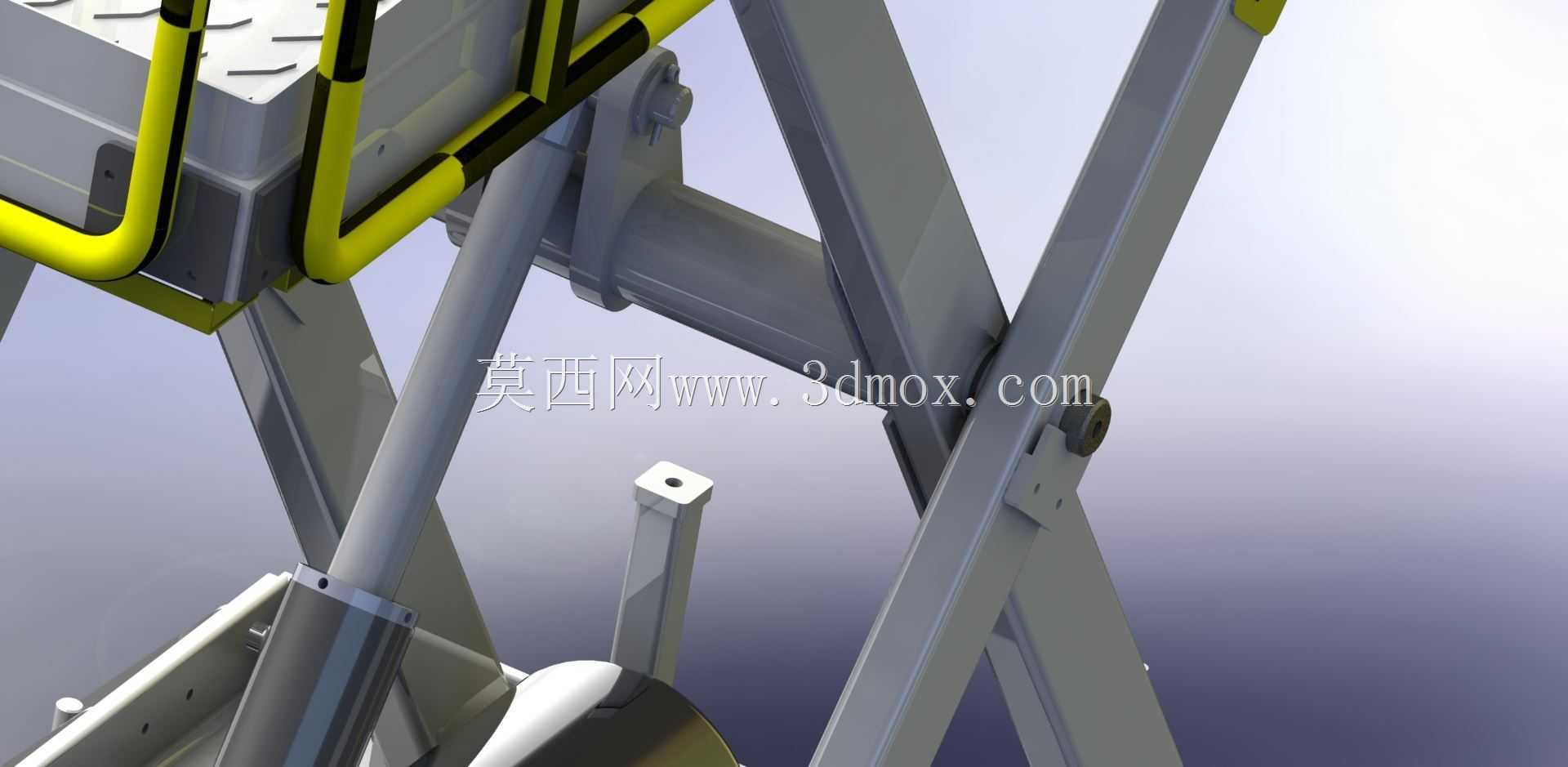

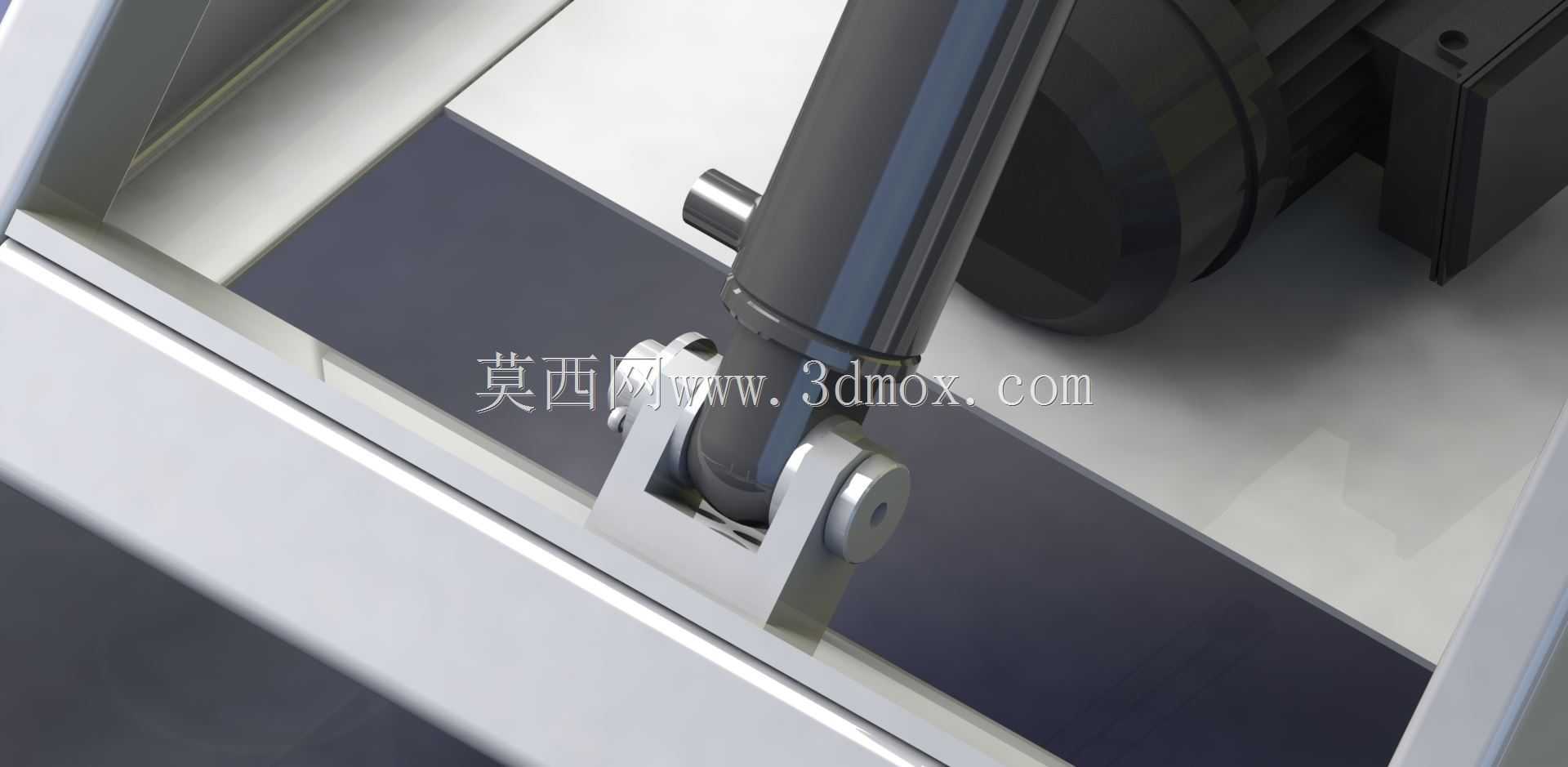

　　这款剪叉式液压升降作业台，额定承载上限为500KG，核心采用单组交叉剪臂作为力传导结构，底部为整体焊接的矩形安装底座，底座上预留了与地面预埋螺栓匹配的固定孔位，安装时需保证底座平面水平度偏差不超过千分之二，避免剪臂运行时出现侧向卡滞。底座中部集成了液压动力单元与剪臂铰接支座，液压油缸的两端分别铰接在上下两组剪臂的中间销轴位置，通过油缸的伸缩驱动剪臂交叉角度变化，实现工作台面的垂直升降动作，相比导轨式升降结构，剪叉结构的抗偏载能力更强，适合台面存在不均匀载荷的作业场景。

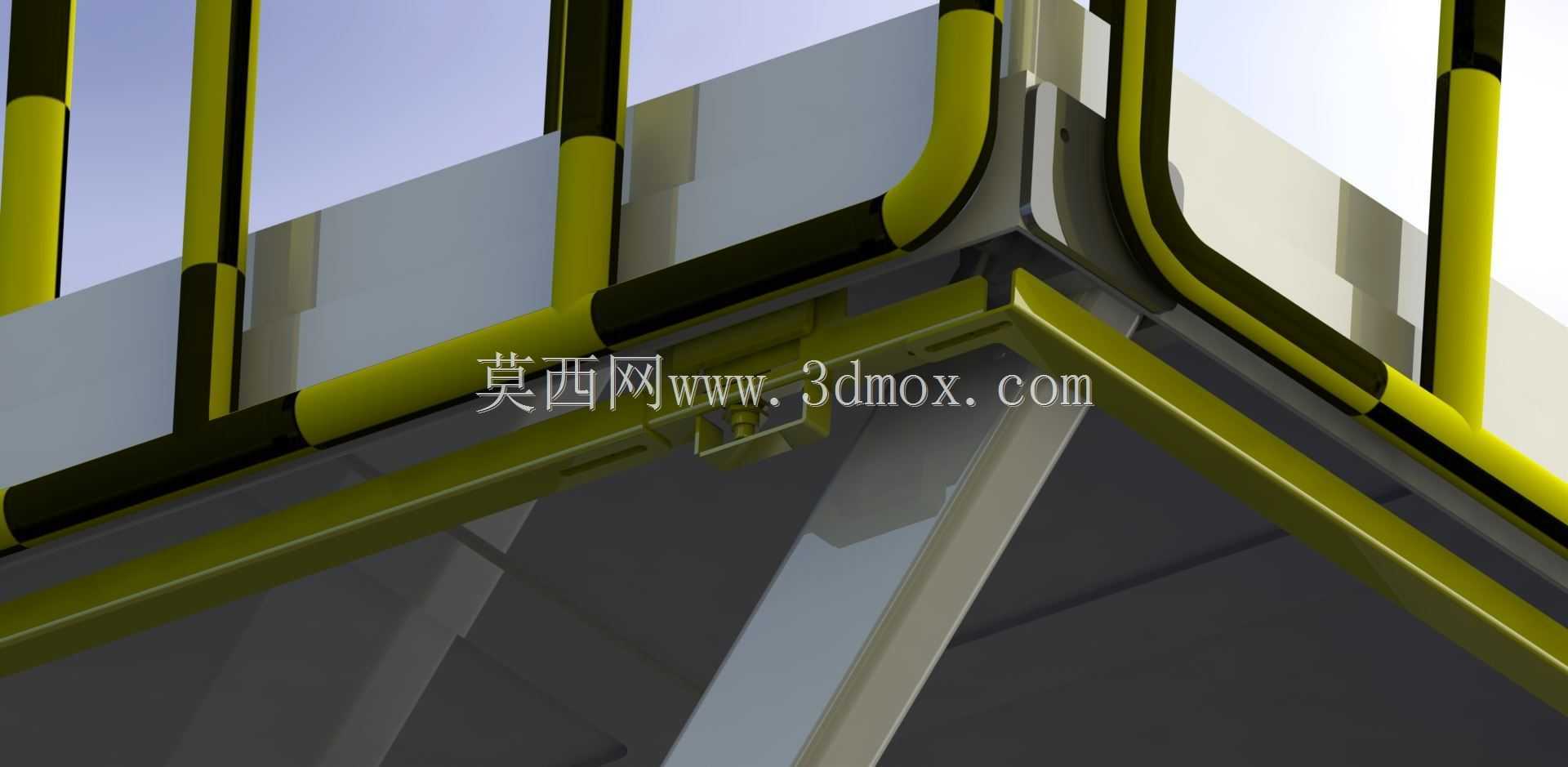

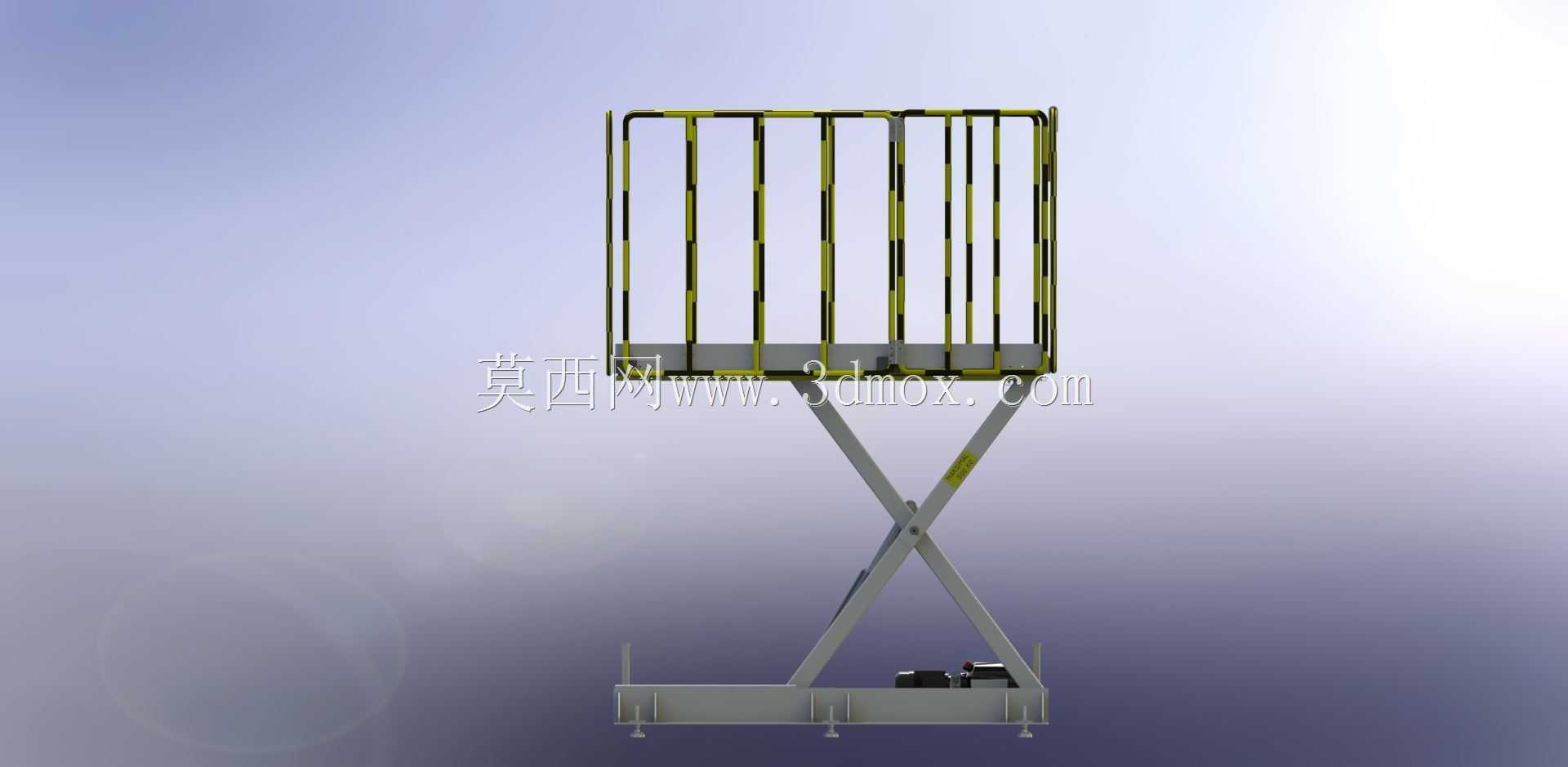

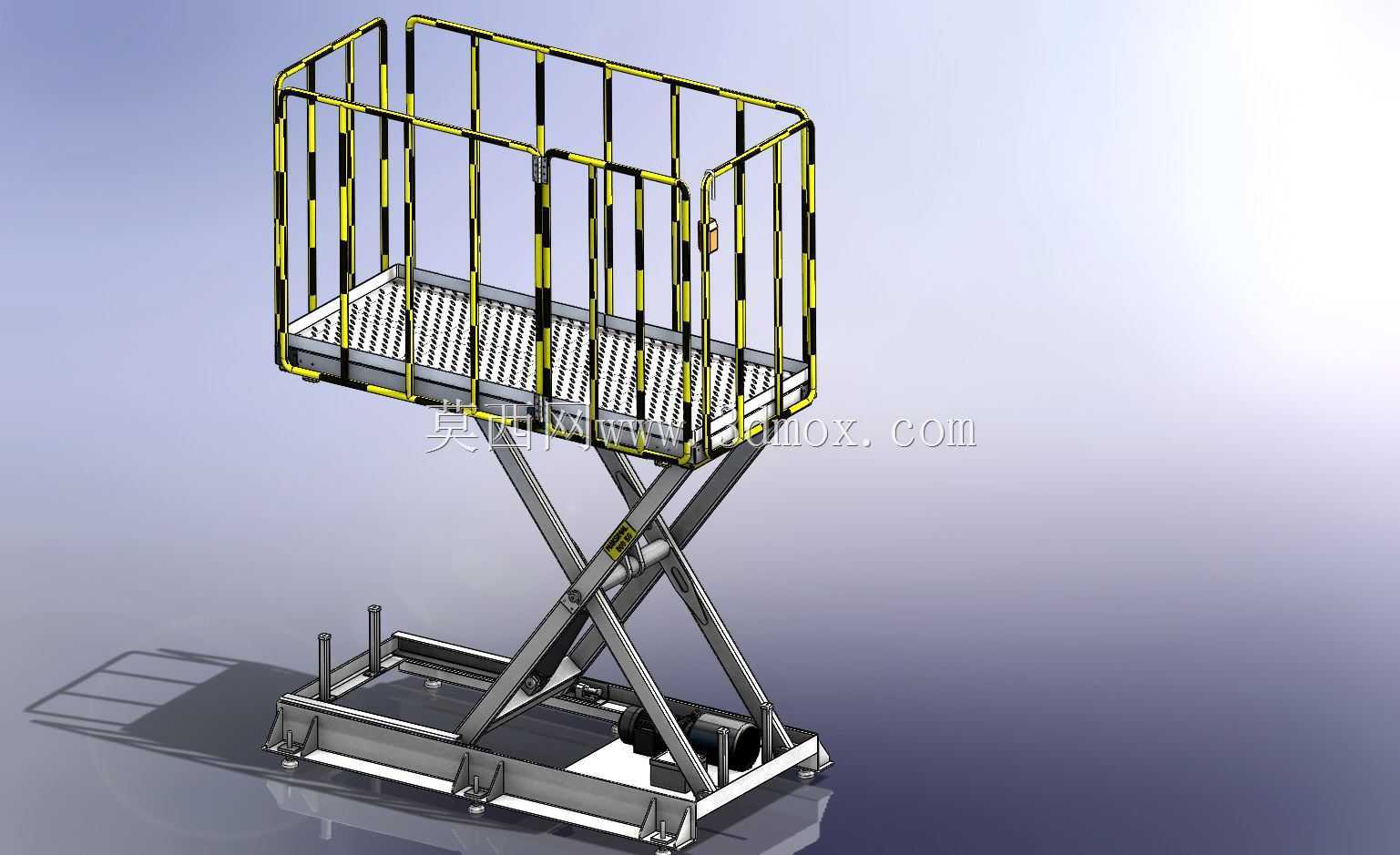

　　上部作业平台采用花纹防滑钢板铺设台面，边缘设置了高度1.1米的黄黑警示配色防护护栏，护栏正面预留了可开合的作业进出缺口，缺口处设置了插销式安全锁止结构，作业人员进入平台后可锁闭缺口，防止高空坠落风险，护栏竖杆间距控制在100mm以内，符合高空作业防护的安全间距要求，避免人员肢体意外探出。平台底部与剪臂上端采用铰接连接，同时设置了四组导向滑块，保证升降过程中台面始终保持水平，不会随剪臂角度变化出现倾斜。

　　从实际应用场景来看，这类升降台多用于生产车间内的设备检修登高作业、仓储区域的中层货架取放货作业、生产线旁的工件举升对位作业，也可作为小型设备安装时的高度调整工装使用。相比移动式升降平台，这款固定式结构的升降台作业稳定性更好，不存在脚轮制动失效带来的滑移风险，适合固定工位的长期重复升降作业需求。设计过程中，剪臂的板材选用了矩形空心型钢，通过有限元校核，在500KG满载工况下，剪臂的最大挠度控制在1.5mm以内，铰接销轴采用40Cr调质处理，表面硬度达到HRC28-32，降低长期往复转动带来的磨损量。

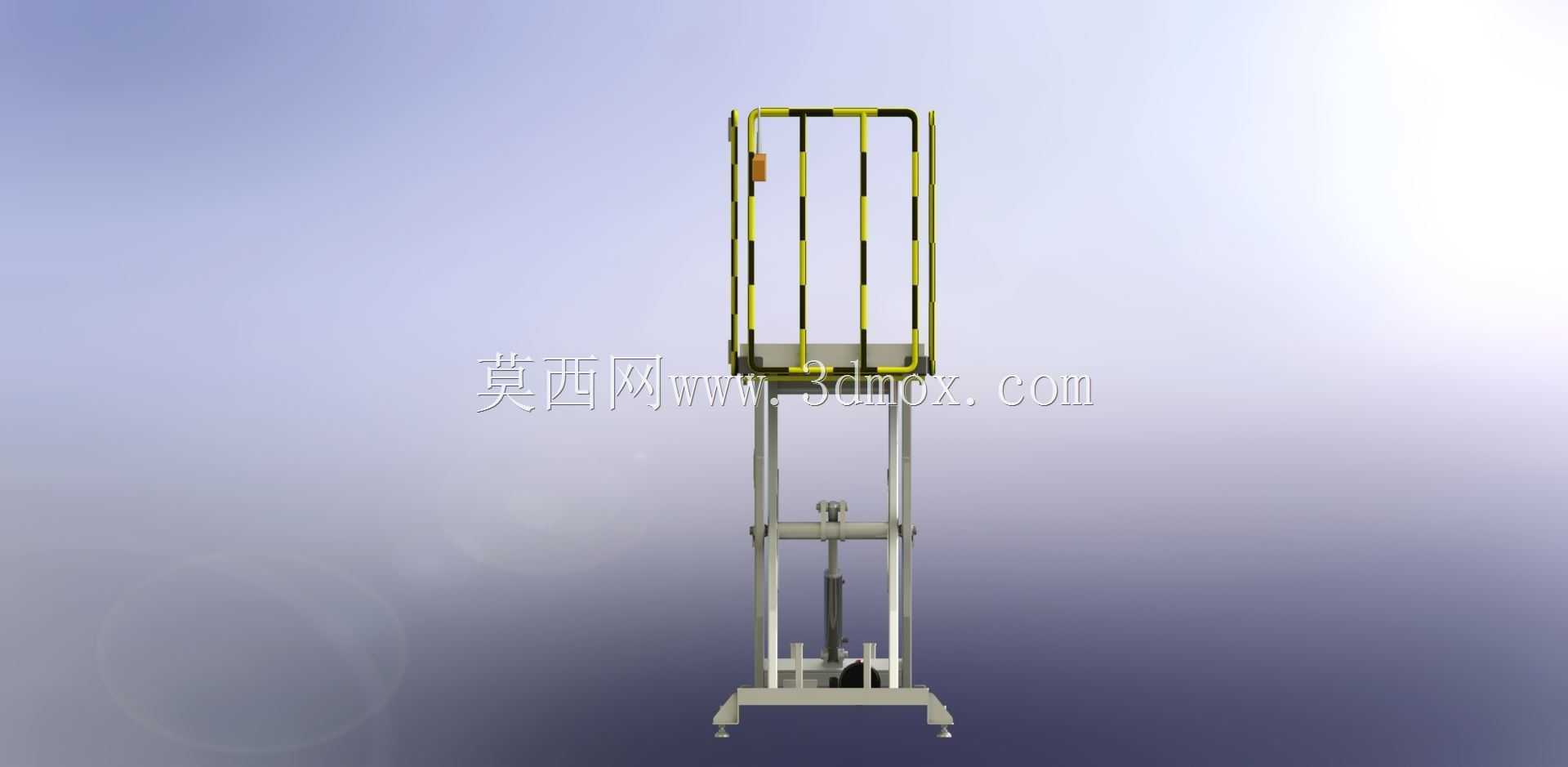

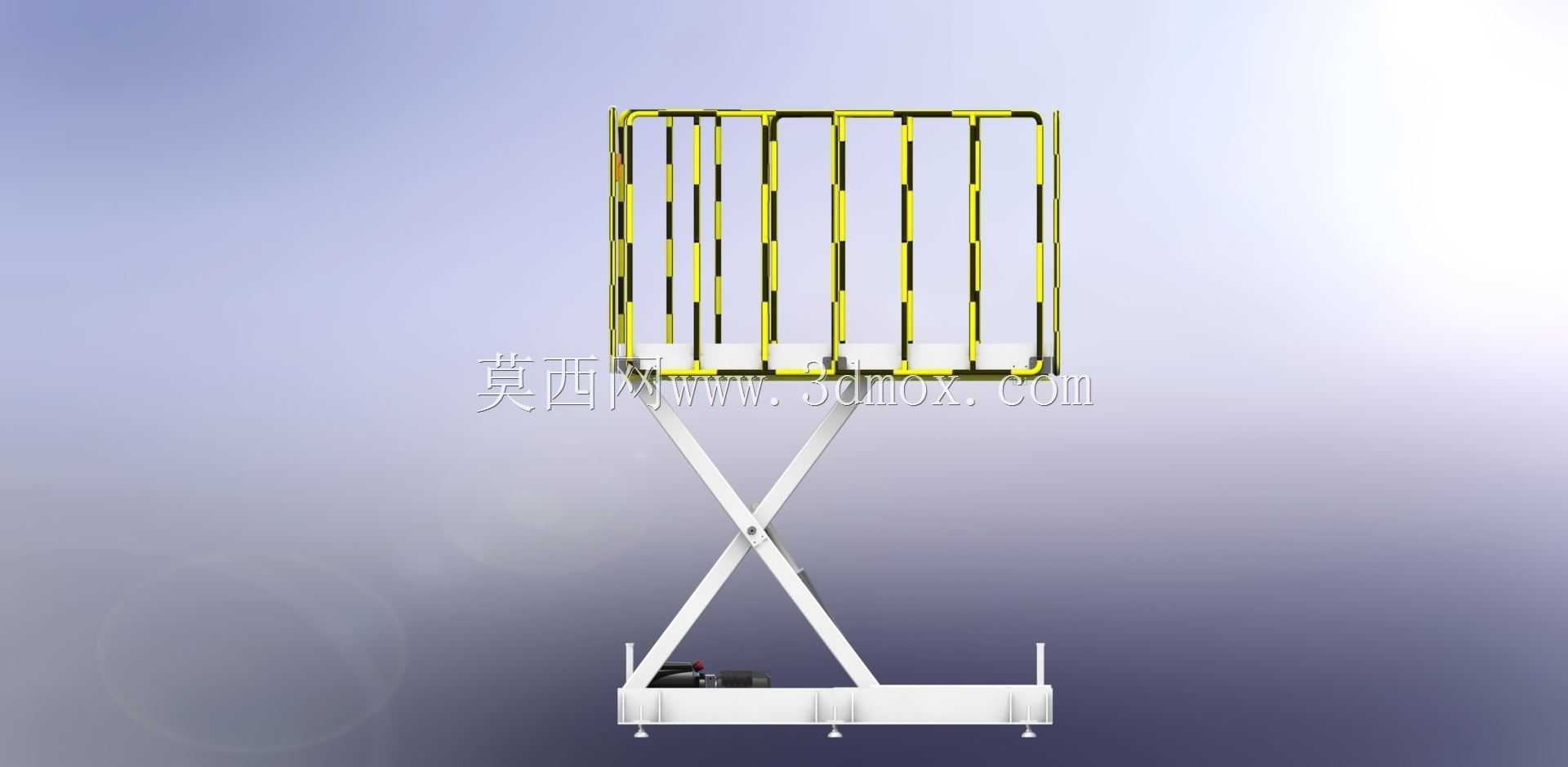

　　液压系统配置了溢流阀与液压锁双重安全保护，溢流阀设定压力对应满载举升压力的1.2倍，避免过载举升导致结构损坏，液压锁可在油管意外破裂时锁闭油缸油路，让平台保持在当前高度不会快速下坠，同时底座上设置了手动下降阀，在动力中断的情况下可通过手动操作缓慢降下平台，方便作业人员安全撤离。外形尺寸方面，底座的安装边界为长1200mm、宽800mm，最低位时整机高度为350mm，最大举升高度可达到2000mm，护栏高度从台面算起为1100mm，整机最大占用空间在举升到最高位时不会超出底座的投影范围，适合在空间相对紧凑的车间通道旁安装使用，不会占用过多的通行空间。

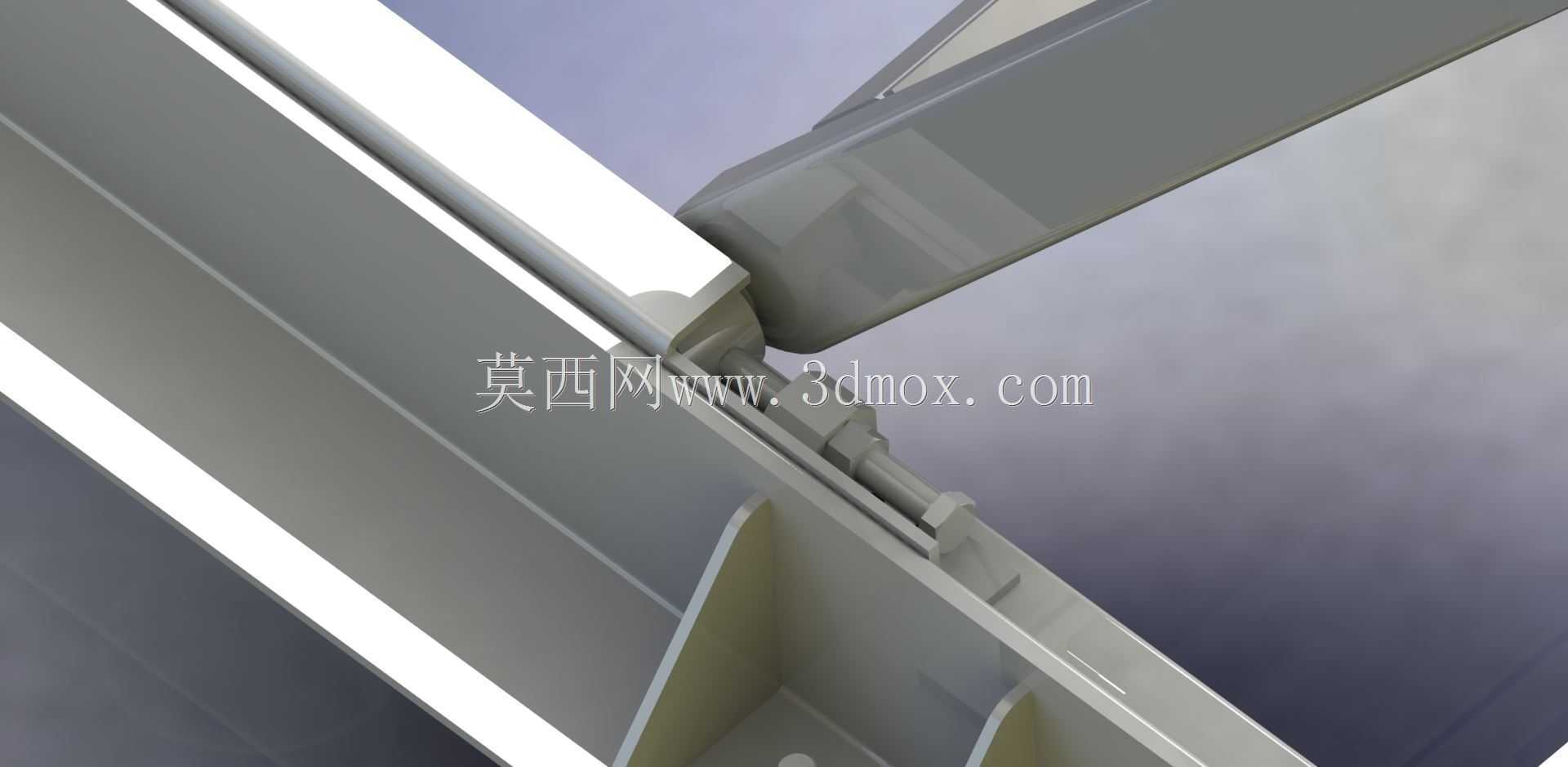

　　在结构细节处理上，所有剪臂的铰接位置都设置了自润滑铜套，无需频繁加注润滑脂即可保证长期转动顺畅，铜套与销轴的配合间隙控制在0.05-0.1mm之间，既保证转动灵活，又避免间隙过大带来的平台晃动。台面的花纹钢板厚度为3mm，下方焊接了横向与纵向的加强筋，加强筋间距为200mm，保证在500KG载荷集中作用在台面任意位置时，台面的局部凹陷量不超过2mm，不会出现踏板变形导致的绊倒风险。护栏的黄黑警示涂装采用反光漆材质，在车间照明环境下具备较高的辨识度，提醒周边人员注意升降作业范围，避免无关人员进入作业区域发生碰撞。

　　实际选型使用时，需要注意安装地面的承载能力不低于每平方米2吨，避免长期满载作业导致地面沉降，影响设备水平度。日常维护过程中，需要定期检查液压油的清洁度，每半年更换一次液压油，同时检查各铰接点的固定螺栓是否存在松动，剪臂焊缝是否存在开裂迹象，液压油管是否存在老化渗漏问题，保证设备长期运行的可靠性。这款升降台的结构设计没有冗余的复杂机构，零部件通用性强，后期维护更换配件的成本较低，适合中小规模生产车间、仓储站点作为常规登高举升设备配置。
