镂空式金属保持架结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:411202
  • 镂空式金属保持架结构设计
  • 镂空式金属保持架结构设计

  这类镂空筒状金属构件,是滚动轴承总成里的核心配套保持架,日常在深沟球轴承、调心滚子轴承的装配场景中应用极广,从普通工业电机的输出端支撑,到重型输送设备的辊道转轴配套,再到精密机床主轴的轴承单元内部,都能见到这类结构的身影。它的核心作用,是均匀分隔轴承内部的每一颗滚动体,避免相邻滚动体在运转过程中直接接触产生额外摩擦与磨损,同时引导滚动体在滚道内保持正确的运动轨迹,在轴承非承载区还能对滚动体起到一定的承托作用,防止滚动体出现歪斜、脱落的问题。

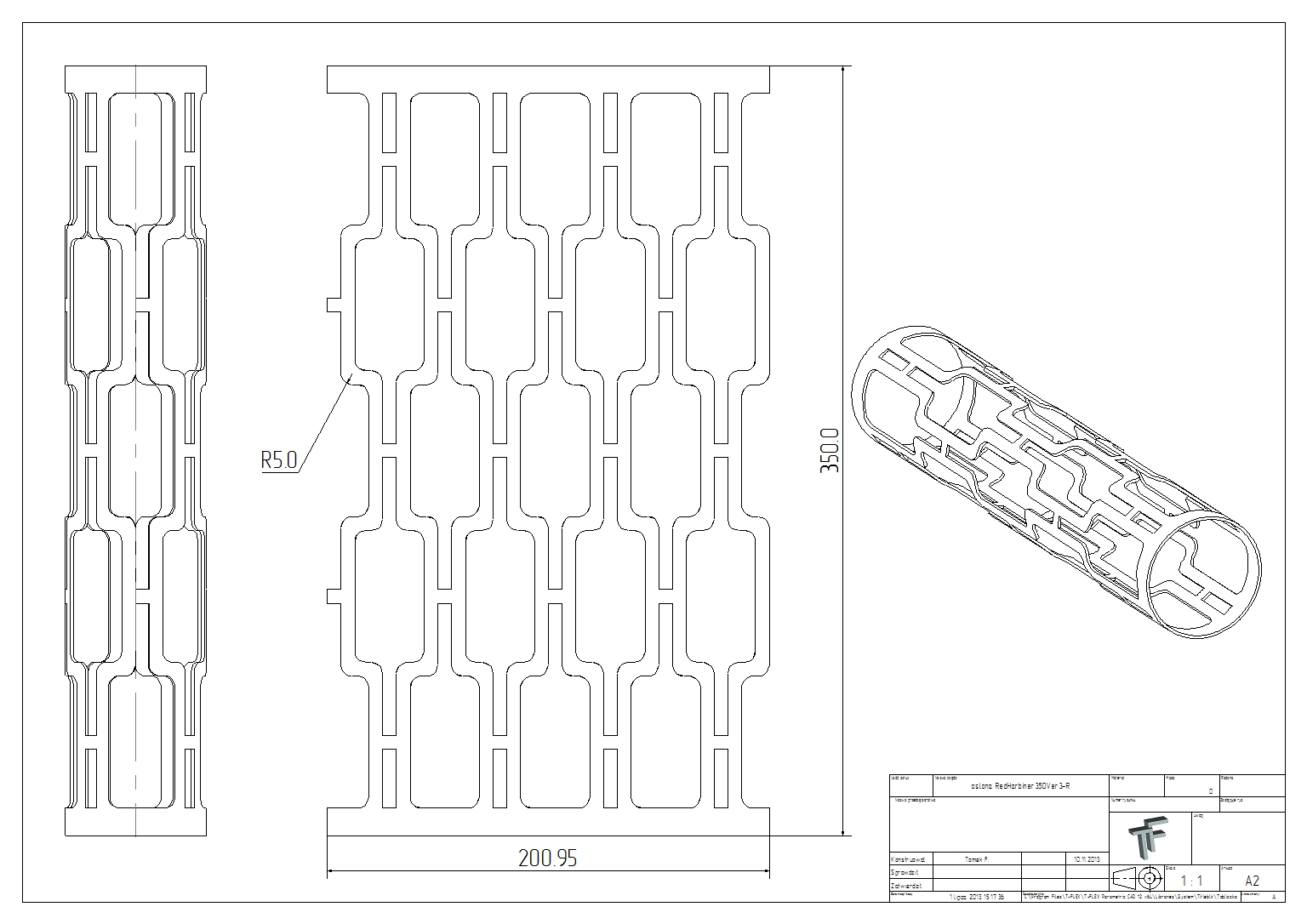

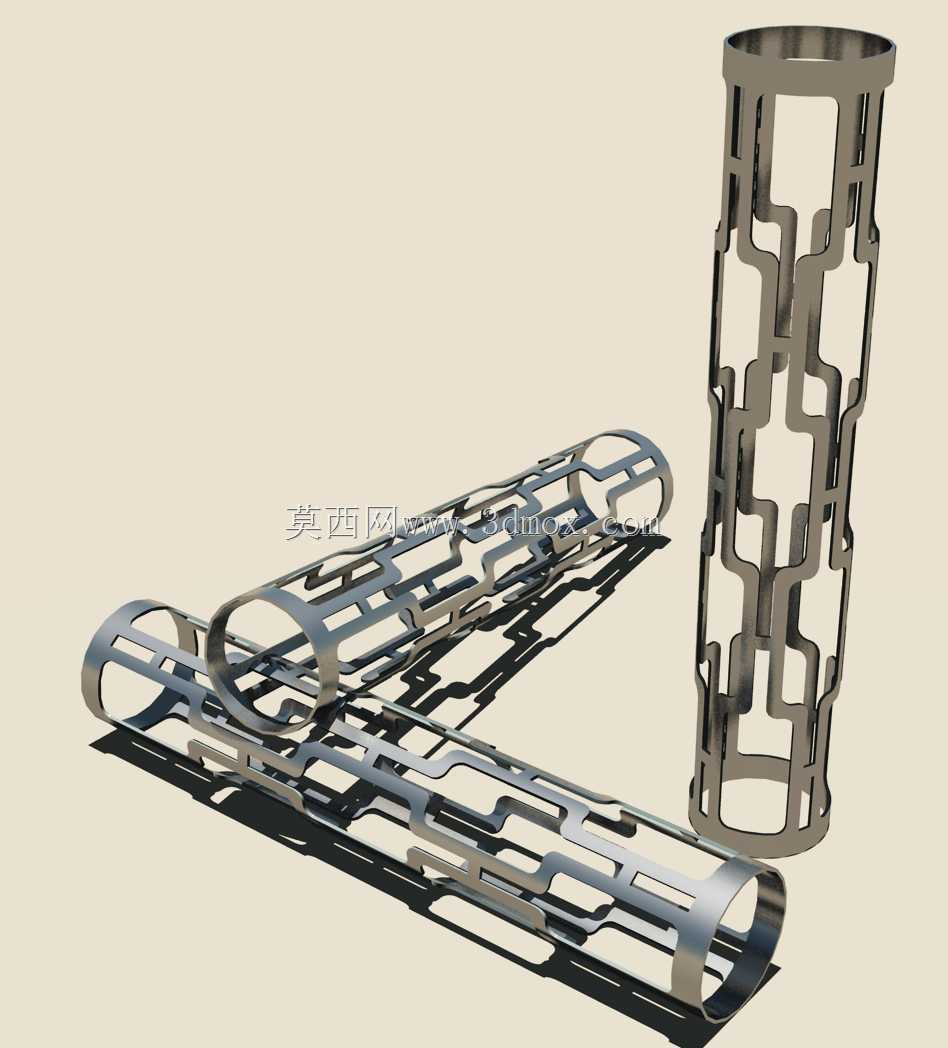

  从结构设计思路来看,这类保持架采用通体镂空的窗孔式结构,每一处窗孔的轮廓都和配套滚动体的曲率做了匹配设计,窗孔边缘做了微小的圆弧过渡处理,不会在滚动体运转过程中刮伤滚动体表面。整体采用薄壁筒型的主体构型,两端保留整圈的环形加强边,保证整体的结构刚度,不会在高速运转过程中出现径向变形,中间的连接筋条采用连续的弯折构型,而非直条式连接,这种设计一方面可以在相同的材料用量下获得更好的结构弹性,能够抵消一部分轴承运转过程中产生的振动冲击,另一方面也能留出足够的润滑脂存储空间,让润滑介质可以在保持架内部自由流动,持续为滚动体和滚道的接触位置提供润滑,降低运转温升。

  在尺寸与安装边界的设计上,这类保持架的外径需要严格匹配轴承外圈的内滚道挡边内径,内径则要和轴承内圈的外滚道挡边外径留出合理的配合间隙,这个间隙值通常控制在零点几毫米的区间,既不能过大导致保持架运转时出现窜动异响,也不能过小导致热胀状态下保持架和内外圈发生卡滞。保持架的整体长度要和轴承的宽度尺寸匹配,两端的环形边不能突出轴承的端面,避免装配后和轴承端盖、密封件发生干涉。窗孔的周向分布角度需要严格等分,保证每颗滚动体之间的间距一致,避免出现载荷分布不均的问题,窗孔的轴向位置也要和滚道的中心对齐,保证滚动体的受力中心和滚道的承载中心重合,减少附加力矩的产生。

  实际应用中,这类金属保持架相比尼龙材质保持架,能够适应更高的工作温度,在有润滑脂老化、少量杂质混入的工况下也有更好的结构强度,不会出现保持架断裂碎裂的问题,适合在中低速重载的工业传动场景中使用。设计过程中需要重点校核筋条的抗弯强度,尤其是在轴承承受冲击载荷的时候,筋条不能出现塑性变形,同时要控制整体的动平衡精度,因为保持架是轴承内部唯一做非纯滚动运动的构件,周向的质量分布不均会直接导致轴承运转时的振动值超标,影响整套传动系统的运行稳定性。另外,镂空结构的设计还要考虑加工工艺的可行性,这类结构通常采用金属板材冲压成型后卷合焊接,或是采用管材整体蚀刻加工,筋条的宽度不能小于工艺允许的最小壁厚,避免加工过程中出现筋条变形、断裂的问题,焊接位置的强度也要和母材保持一致,防止高速运转时焊缝开裂导致保持架散架。
